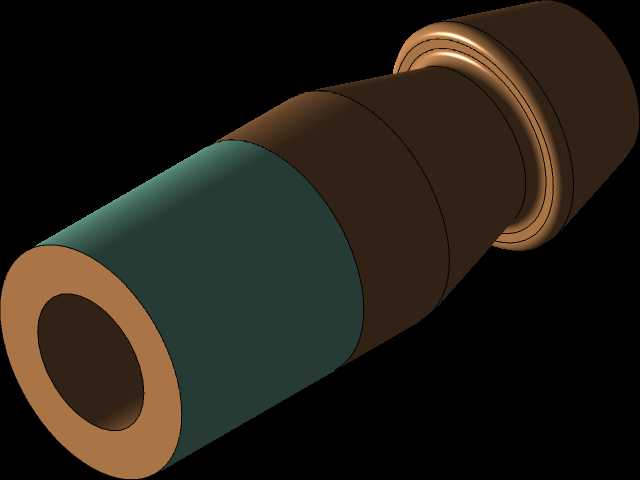

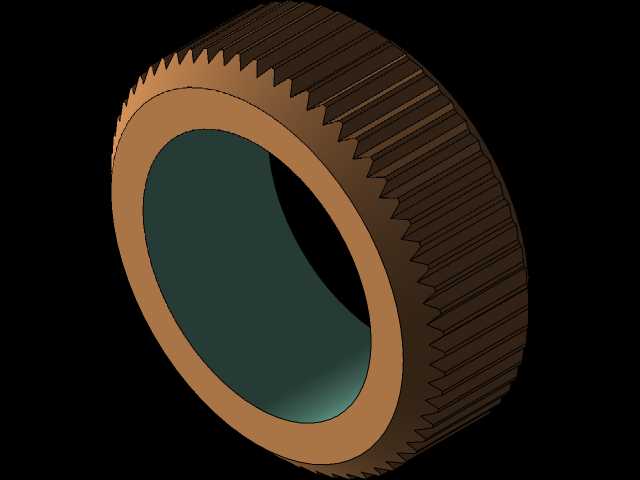

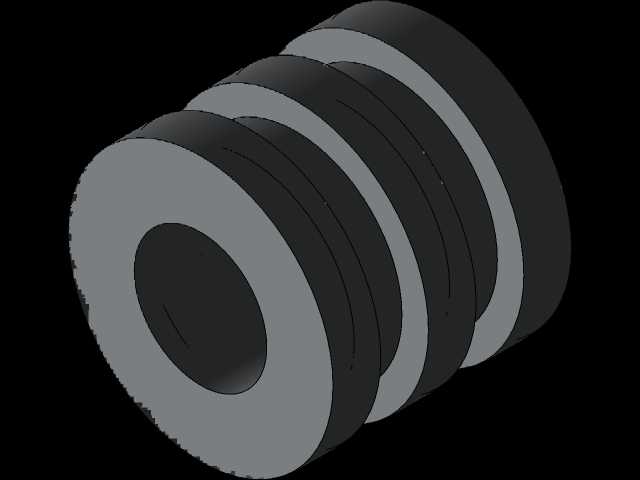

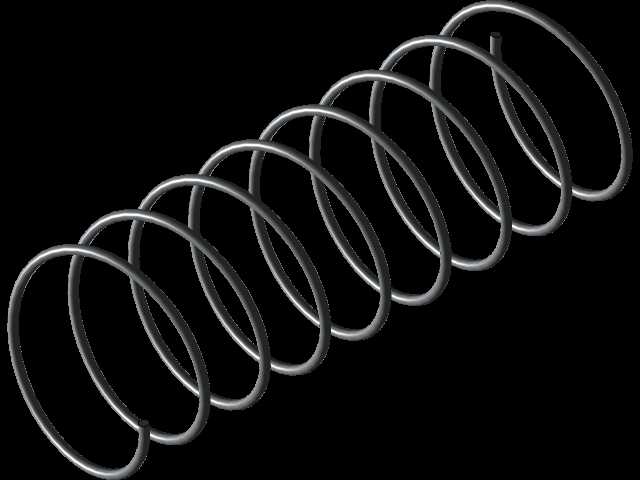

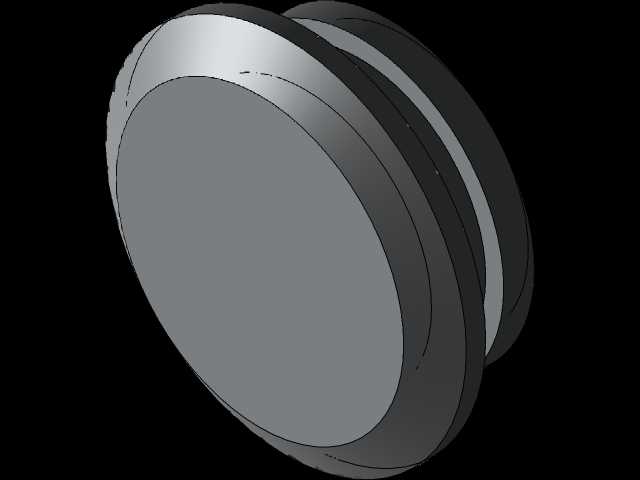

格雷维尔异形曲面旋转阀芯结构

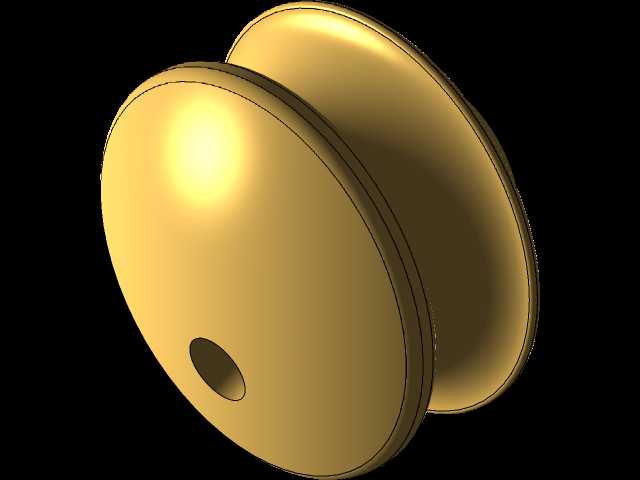

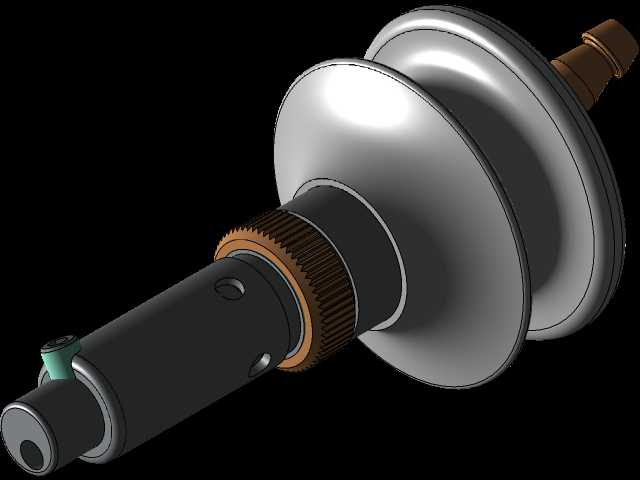

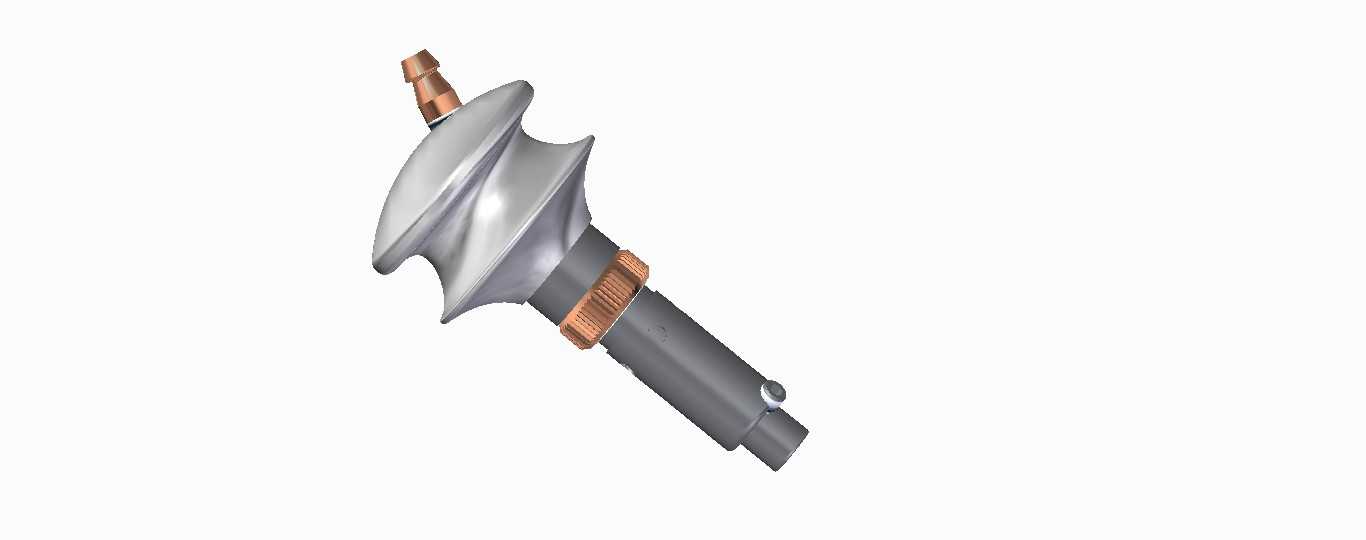

　　该构件属于流体管路系统中的核心调节部件，主要应用在中低压流体输送管路的通断、流量调节工况中，常见于小型工业流体控制回路、实验室气路调节单元、特种介质输送终端的控制节点。从结构设计来看，主体采用异形螺旋曲面作为截流工作面，曲面的螺旋升角经过匹配计算，旋转过程中可实现过流截面的线性变化，避免常规锥面阀芯调节时的流量突变问题，能让操作人员在调节小流量区间时获得更精准的控制手感，适配对流量调节精度有要求的特殊介质输送场景。构件的安装端采用标准圆柱轴段配合径向定位销结构，安装时可直接插入配套阀座的安装孔内，通过径向销传递旋转扭矩，轴段与阀座配合面的公差选用间隙配合基准，既保证旋转动作无卡滞，又能控制配合间隙在密封件的补偿范围内，

　　避免介质从配合间隙处泄漏。两端的铜质接头分别对应介质流入与流出端，接头采用外锥面密封结构，可直接与配套的软管或硬管管路对接，无需额外加装密封垫片，靠锥面的压紧变形实现密封，适合频繁拆装的管路场景。主体的曲面部分经过流线型修型，介质流经曲面时不会产生明显的涡流区，可降低介质流动时的阻力损失，同时减少介质中固体颗粒在曲面处的沉积，避免长期使用后卡滞阀芯动作。曲面与下部轴段的过渡位置设计有环形密封槽，可安装O型密封圈，将阀腔的介质与下部操作腔完全隔离，防止介质渗入操作端造成润滑脂流失或者部件腐蚀。设计过程中重点校核了曲面的受力情况，在单侧承受额定工作压力时，曲面的变形量控制在密封件允许的补偿范围内，

　　不会因压力作用导致阀芯旋转卡滞或者密封失效。构件的整体长度与最大外径适配常规通径的小型阀体安装腔，无需对现有阀体结构做大幅改动即可直接替换原有阀芯，适配性较强。操作端的扁位结构可适配手动旋钮或者小型气动执行器，既可以手动调节，也能拓展为自动控制回路的执行部件，覆盖手动、半自动两类应用场景。
