电位计调节用带齿旋钮结构设计

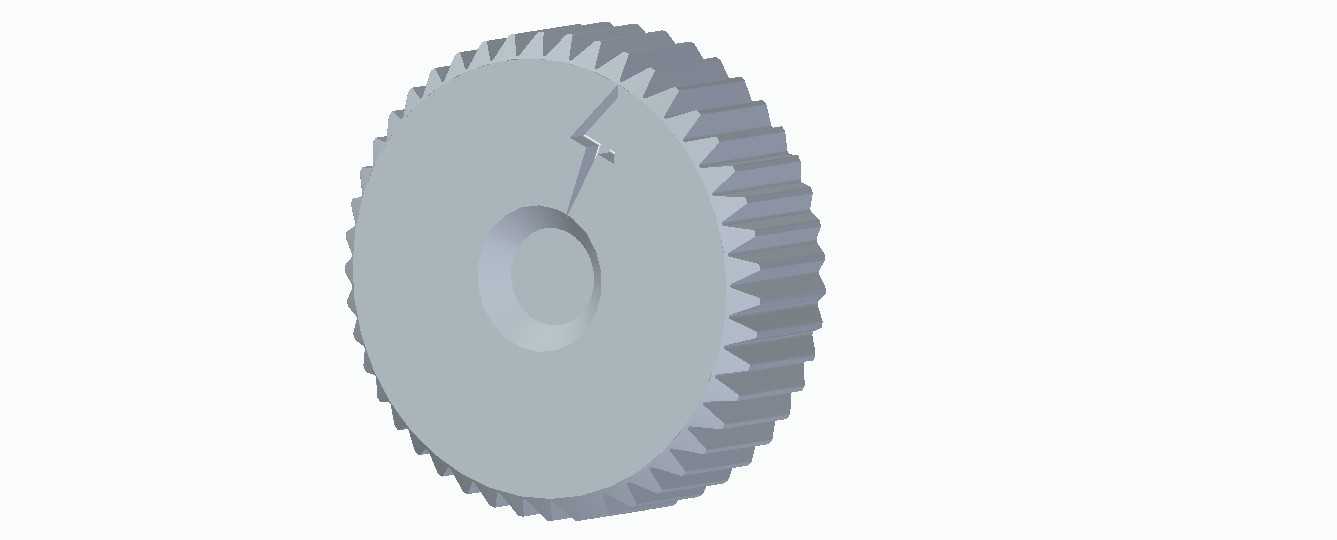

　　这款带齿旋钮主要配套旋转式电位计使用，常见于工业控制机柜面板、实验测试仪器操作台、老旧音频调控设备的参数调节工位，用来给操作人员提供明确的旋转施力点位，避免调节电位计轴柄时出现打滑、施力不均导致的电位计碳膜磨损问题。从结构设计逻辑来看，旋钮外周做了均匀分布的直齿结构，齿形的高度和齿间距经过反复校核，既保证手指捏持时的摩擦力足够，又不会因为齿形过于尖锐划伤操作人员手部，齿根位置做了小圆角过渡，避免长期使用后齿根处积灰或者出现应力开裂的问题。旋钮中心的沉孔是和电位计的D型输出轴直接配合的，沉孔的深度刚好覆盖电位计轴的有效配合段，安装时不需要额外加轴套就能保证同轴度，避免旋钮旋转时出现偏心晃动，导致电位计调节时参数跳变。

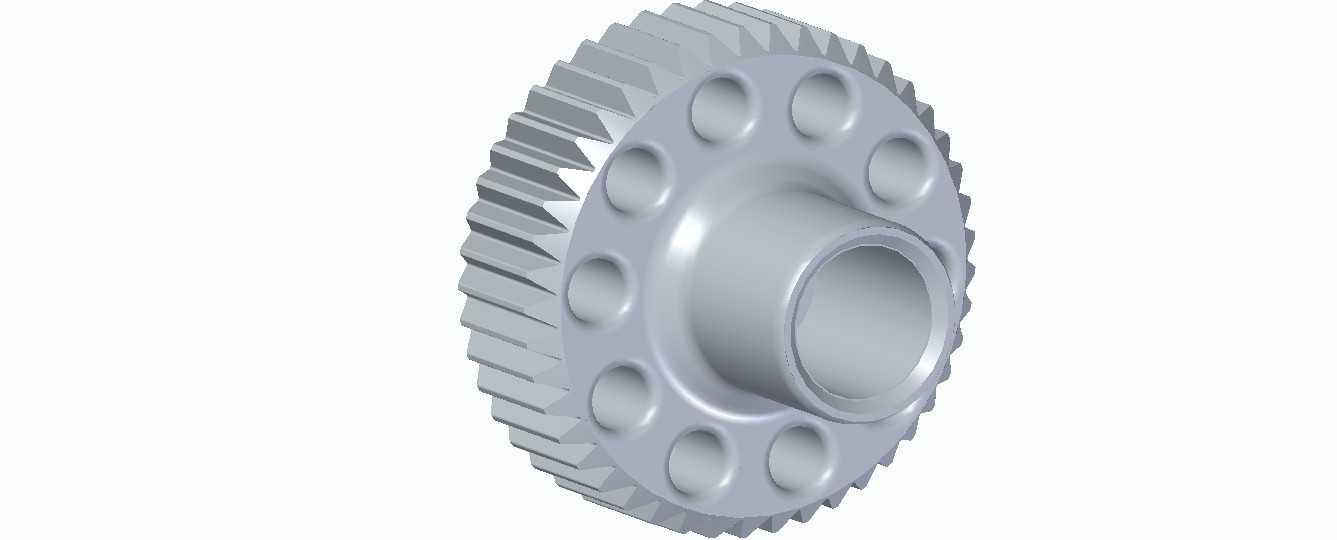

　　旋钮的盘面做了平整化处理，预留了刻度标识的印刷位置，安装到设备面板后，可以配合面板上的刻度线直观显示当前电位计的调节档位，不需要额外加装指针配件。从安装边界来看，这款旋钮的外径适配常规面板上10-12mm的安装开孔，安装后突出面板的高度控制在15mm以内，不会因为突出过多导致设备运输或者操作过程中被误碰，改变已经调好的设备参数。齿形的排布做了等距均分设计，每旋转一个齿距对应的电位计阻值变化量经过匹配调校，适合需要精细调节参数的工位，比如工业温控设备的阈值调节、测试电源的电压微调这类场景，操作人员可以通过齿位的触感判断调节幅度，不需要一直盯着刻度读数。旋钮的背面做了环形的减重槽，在保证整体结构强度的前提下减少了材料用量，

　　同时减重槽的空间刚好可以容纳电位计轴根部的固定螺母，安装后旋钮背面和设备面板之间的间隙控制在1mm以内，既不会因为间隙过大进灰，也不会因为间隙过小摩擦面板导致旋转阻力变大。在实际选型适配时，这款旋钮可以直接替换同安装尺寸的塑料旋钮，相比光滑面的旋钮，带齿结构在操作人员戴薄劳保手套操作时也能稳定施力，不会出现打滑拧不动的情况，适合车间现场的工业设备使用，不需要额外做防滑处理。
