6w二极管激光器喷嘴结构设计

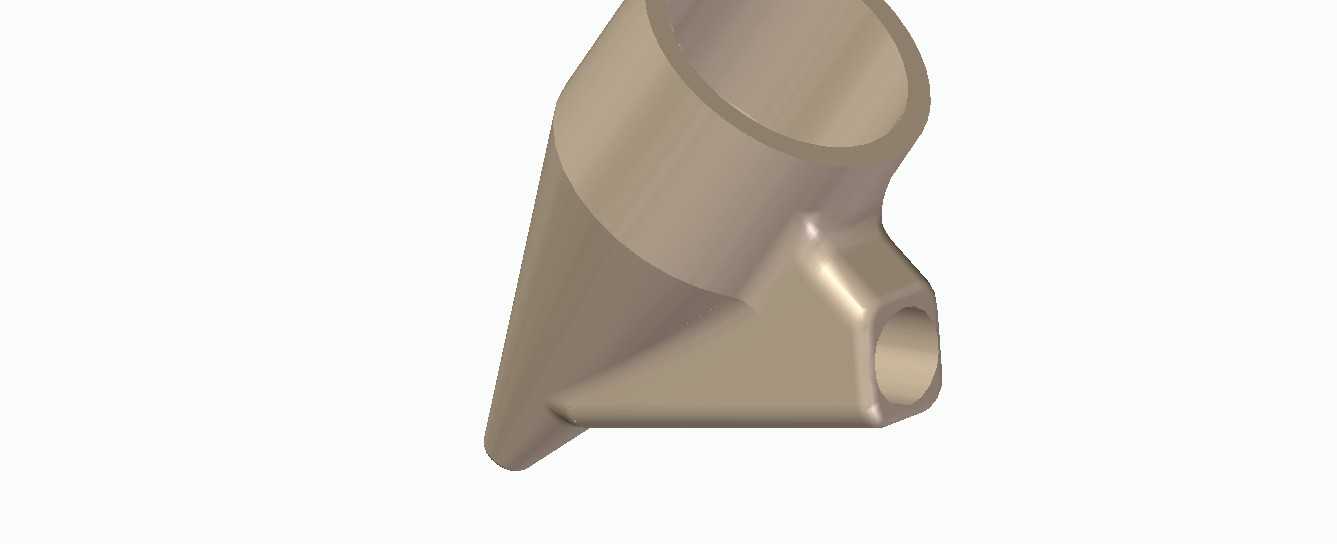

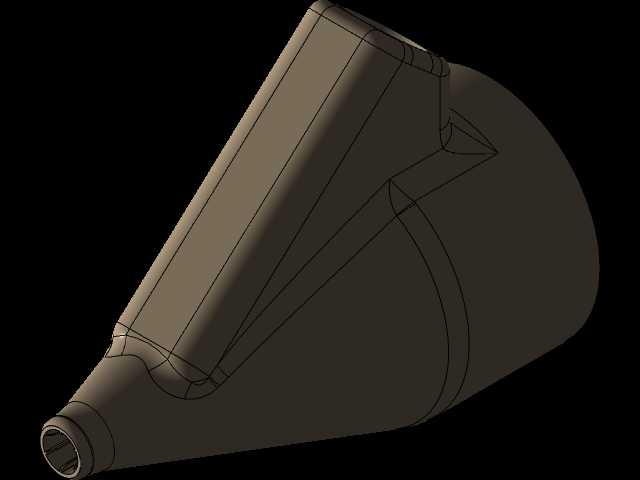

　　这款喷嘴主要配套6w功率级别的二极管激光加工设备使用，在激光打标、薄材激光切割、塑料激光焊接这类低功率激光加工场景中，承担着束流引导、辅助气体导流、保护聚焦镜片的核心作用。从结构设计来看，整体采用渐变式流道构型，进气端为适配常规气管快插接口的标准圆柱段，内壁做了光滑过渡处理，避免辅助气体在流道内部形成紊流，保证出气方向与激光光路同轴度偏差控制在极小范围内，减少加工过程中气流扰动对激光聚焦光斑的影响。喷嘴的主体段采用偏心渐扩的曲面构型，一方面是为了避让激光加工头内部的聚焦镜安装座，给光路调整预留足够的操作空间，另一方面曲面外壁做了加厚处理，能够耐受加工过程中飞溅的高温熔渣溅射，延长单次连续加工的使用寿命，减少频繁更换喷嘴的停机时间。

　　在安装边界设计上，进气端的接口尺寸匹配市面上主流低功率二极管激光头的标准出气接口，安装时不需要额外做转接件加工，直接通过快插接头或者螺纹锁紧即可完成装配，喷嘴出口端的孔径经过反复流场仿真验证，在0.3-0.5MPa的常规辅助气压下，能够形成稳定的层流气柱，既可以在切割薄金属片、亚克力板材时及时吹走熔渣，避免切缝处挂渣，也能在焊接塑料件时形成稳定的保护气幕，减少焊接区域的氧化发黄问题。设计过程中特意将喷嘴的重心向安装侧偏移，降低高速气流喷射时产生的振动对激光头定位精度的影响，外壁的曲面弧度经过优化，不会在加工过程中遮挡操作人员观察加工点位的视线，同时整体壁厚均匀，不管是采用金属3D打印加工还是采用机加工后抛光的工艺制作，

　　都能保证成型后的尺寸一致性，不会出现壁厚差过大导致的受热变形问题。在实际设备适配中，这款喷嘴可以直接替换同功率级别激光设备的原厂同规格喷嘴，不需要调整激光头的焦距参数，安装后即可直接投入生产，对于小功率激光加工设备的日常耗材替换、非标激光设备的定制化改装都有较高的适配性，流道内部的光滑过渡设计也减少了粉尘在流道内部堆积的概率，日常维护只需要用压缩空气从进气端反吹即可完成清洁，不需要复杂的拆解清理流程。
