TIG焊用陶瓷喷嘴结构三维设计

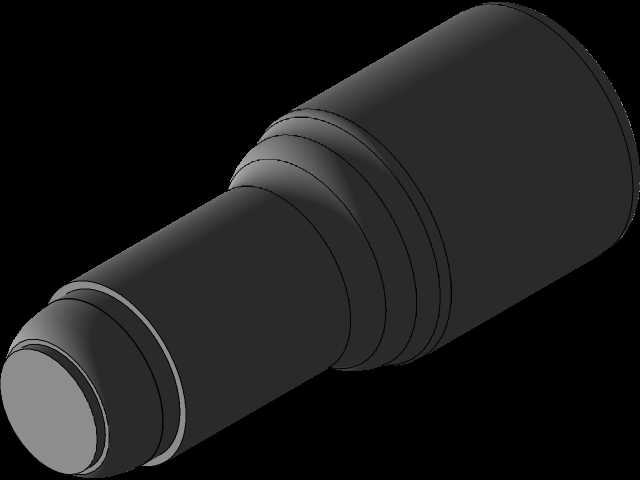

　　在氩弧焊接作业场景里，这类陶瓷结构件是焊枪端头的核心配套部件，日常作业中直接接触高温电弧区域，承担着保护气导流、电极绝缘隔离、隔绝焊枪金属部分与焊接母材误接触的核心作用，是手工TIG焊、自动TIG焊设备上消耗量较大的易损配件。从实际使用需求出发，该部件的结构设计完全围绕焊接作业的工况条件展开：整体采用阶梯轴式的回转体构型，大直径端为与焊枪枪体配合的安装段，外圆做了多道环形凹槽设计，既可以增加与枪体绝缘套之间的摩擦抱紧力，避免焊接过程中喷嘴受外力磕碰发生移位，也能在凹槽处留存少量密封介质，提升保护气的密封效果，减少气流外泄导致的保护气紊流问题。小直径端为气流喷口段，内孔做了平滑的收敛过渡设计，能够将焊枪输送过来的氩气进行整流，

　　让喷出的保护气流形成稳定的层流状态，均匀覆盖在焊接熔池区域，避免外界空气侵入熔池造成焊缝气孔、氧化夹渣等缺陷。设计过程中需要严格控制安装段的外径公差，保证与不同规格焊枪的夹持座能够顺畅配合，不会出现过紧无法拆装、过松漏气的问题；喷口端的内孔尺寸则需要匹配对应焊接电流下的保护气覆盖范围，大电流焊接时选用大孔径喷嘴适配大流量气路，小电流精细焊接时小孔径喷嘴可以提供更集中的气流保护。陶瓷材质本身的高绝缘性能，可以避免焊枪内部的导电部件与外部金属结构导通，防止焊接过程中出现漏电、打弧损伤枪体的问题，同时陶瓷材料的耐高温特性能够承受电弧区域上千摄氏度的高温烘烤，不会像塑料配件那样快速熔化变形，也不会像金属配件那样容易和飞溅的焊渣粘连，

　　日常使用中仅需简单清理表面附着的焊渣即可重复使用。安装时该部件直接套在焊枪端头的夹座上，依靠陶瓷与夹座之间的过盈配合实现固定，不需要额外的紧固件，拆装更换十分便捷，能够在焊接作业现场快速完成易损件更换，减少停机等待时间。结构上没有多余的复杂异形特征，整体为同轴回转结构，加工成型时可以通过等静压成型后烧结完成，成型精度容易控制，批量生产的一致性较好，能够适配市面上多数主流规格的风冷、水冷TIG焊枪使用。
