带挂钩式横向挂接支撑连杆结构

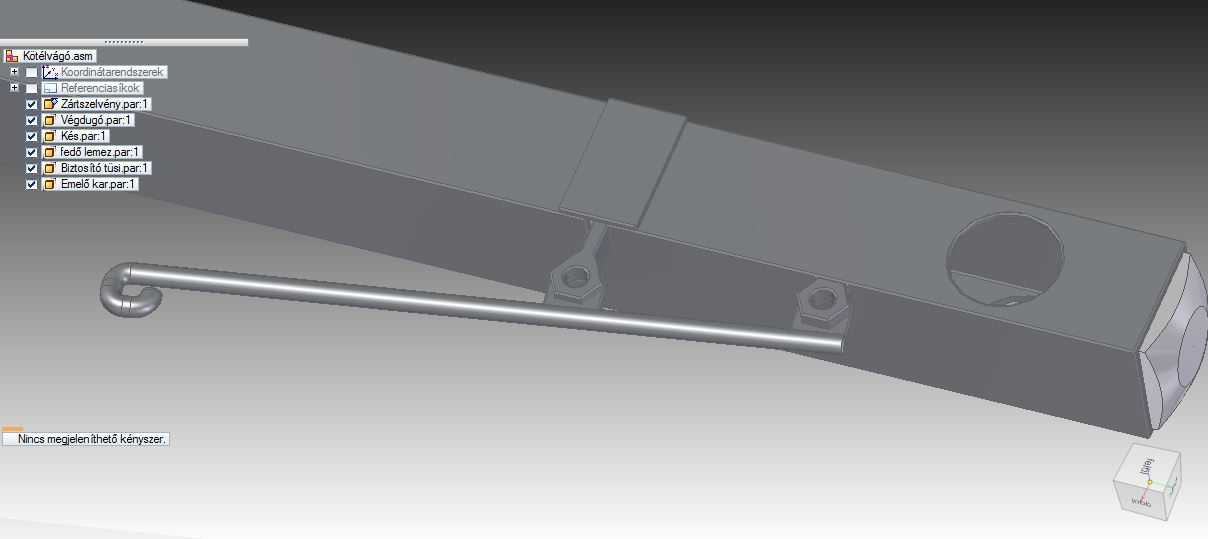

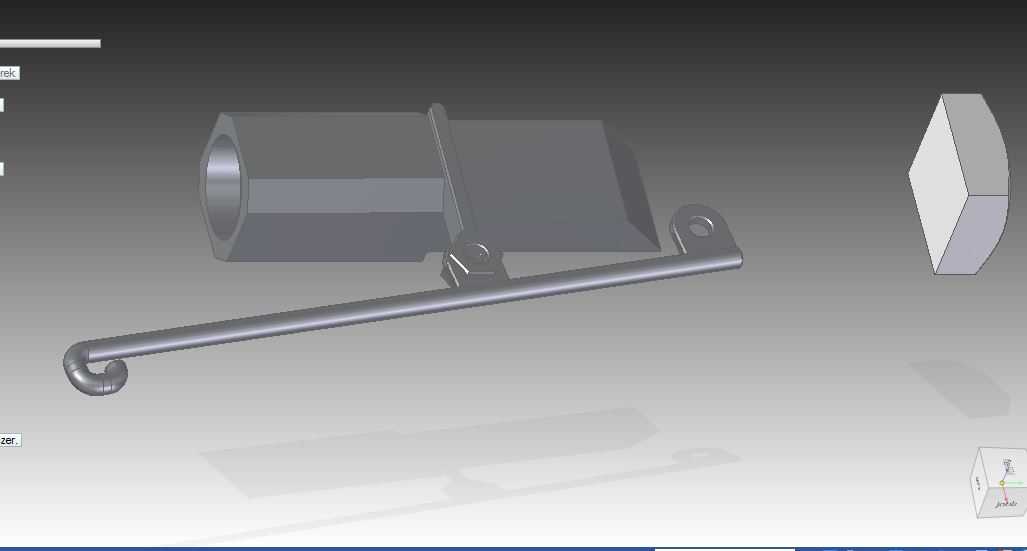

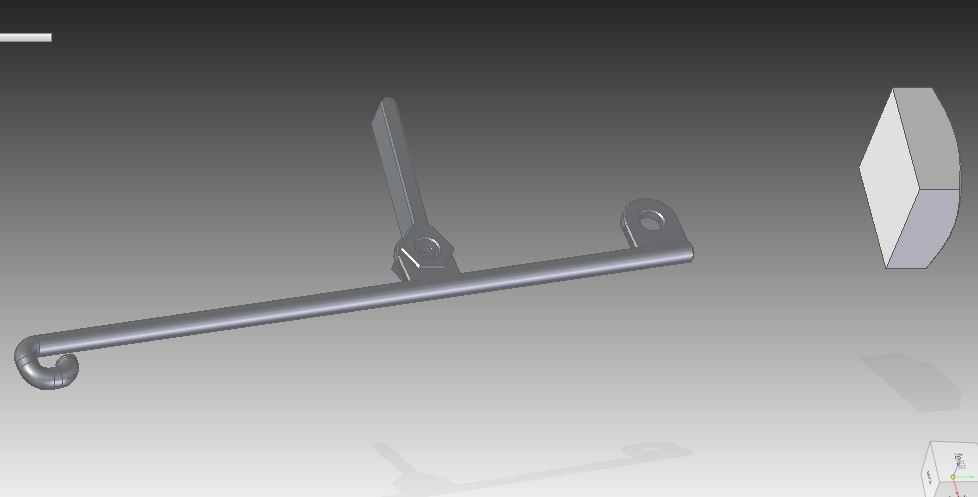

　　该结构属于工业场景中常用的吊挂支撑类构件，常见于车间工位器具挂载、轻型物料临时悬挂、设备侧部辅助挂接等场景，可适配在型材框架、设备横梁、工位操作台侧边等位置，用来悬挂轻型工具、线束整理挂架、小型料盒挂杆等部件，替代传统的焊接挂点，具备拆装灵活、挂载受力均匀的特点。从结构设计来看，主体采用长直圆杆作为承载主体，一端设置弯弧成型的封闭挂钩，挂钩端部做圆弧收边处理，避免挂取物件时出现尖锐棱边划伤操作人员或线缆外皮，挂钩的弯弧半径适配常见的圆管、方梁挂接边界，可直接挂在直径20-30mm的横向杆件上，无需额外紧固件即可实现初步定位。杆身通过两个对称布置的铰接支座与上方的固定横梁连接，每个支座都设置了带通孔的铰接耳，

　　通过销轴与横梁上的预装凸台连接，这种双点铰接的设计可以抵消安装面的平面度误差，避免杆身因为安装偏差出现附加内应力，同时在挂载物件出现小幅晃动时，铰接结构可以通过微小转动释放应力，避免焊缝或连接位置出现疲劳断裂。上方的固定横梁为矩形截面型材，侧面预留的圆形通孔为铰接支座的安装定位孔，孔位间距与两个铰接支座的中心距严格匹配，安装时仅需将支座耳孔与梁侧孔位对齐后穿入销轴，加装开口销防脱即可完成装配，整体安装边界不超出横梁的上下轮廓，不会干涉横梁上方其他部件的布置。设计过程中对杆身的受力做了针对性优化，挂钩位置的杆身做了局部加粗过渡，避免悬挂重物时挂钩根部出现应力集中，铰接支座与杆身的连接位置采用贴合焊接，焊缝沿支座圆周满焊，保证连接强度，

　　同时支座的铰接孔做了倒角处理，方便销轴快速穿入，降低现场装配的难度。整个结构的外形尺寸适配轻型挂载需求，杆身长度可根据实际挂接范围调整，挂钩的开口尺寸可根据挂载点的杆件直径做适配修改，铰接支座的耳板厚度根据额定挂载重量做对应调整，整体结构没有复杂的曲面特征，加工难度低，普通的机加工与焊接工艺即可完成生产，后期维护时仅需更换磨损的销轴即可，无需整体更换构件，使用成本较低。在实际使用中，这类结构也可拓展用于设备检修门的临时支撑挂杆、管线排布的辅助吊挂支架、车间看板的侧边挂装组件等场景，通过调整杆身直径、支座厚度、挂钩尺寸即可适配不同的载荷需求，结构通用性较强。
