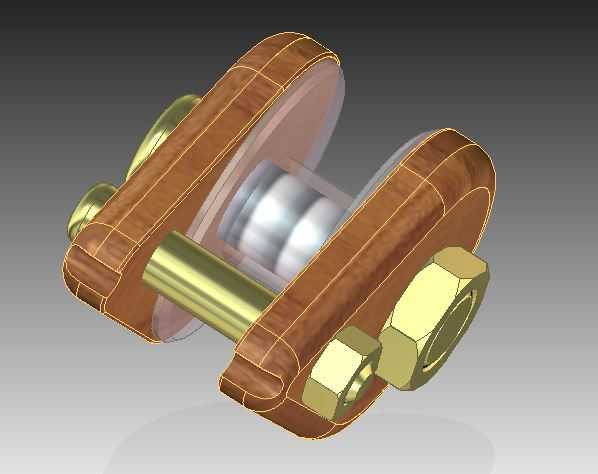

双夹板铰接式销轴连接紧固组件结构

　　这类双夹板铰接销轴组件，在各类需要实现小角度相对转动的机械连接场景中应用十分广泛，从轻型输送设备的连杆铰接点，到小型工装夹具的活动压紧结构，再到民用五金的活动连接部位，都能见到这类结构的衍生设计。不同于一体式铰接支座，双夹板结构的核心优势在于拆装维护的便利性，当铰接部位出现磨损需要更换销轴或者衬套时，只需松开端部的锁紧螺母，抽出销轴即可完成部件拆分，无需对相邻的其他结构件进行大范围拆卸，在设备后期运维环节能大幅降低停机维护的工时消耗。从结构设计逻辑来看，两块对称布置的夹板承担了铰接部位的侧向载荷传递作用，夹板的内侧面需要保证足够的平面度，避免与被夹持部件接触时出现偏载，导致销轴承受额外的弯曲应力。销轴作为核心的承载部件，

　　其直径选型需要结合铰接点的额定径向载荷计算确定，表面通常会做硬化处理来提升耐磨性能，端部采用六角螺母配合防松结构锁紧，防止设备运行过程中销轴出现轴向窜动甚至脱出的风险。被夹持在两块夹板中间的部件，其铰接孔的同轴度是装配环节需要重点管控的尺寸，若两侧孔位同轴度偏差过大，销轴穿入后会出现卡滞，转动过程中会产生额外的摩擦阻力，加速销轴和孔壁的磨损。这类组件的安装边界需要重点关注夹板的开合间距，要保证被夹持部件的厚度小于夹板内侧的净间距，预留出0.2到0.5毫米的装配间隙，避免转动过程中出现夹板与中间部件的摩擦剐蹭；同时销轴的伸出长度需要满足螺母完全拧入后，仍能露出2到3个螺距的螺纹长度，保证螺纹连接的啮合长度满足强度要求，

　　避免螺纹受力后出现滑牙失效。在实际选型应用中，这类铰接组件的转动角度范围通常受夹板边缘与中间部件的干涉位置限制，设计阶段需要通过运动仿真模拟极限转动位置，提前切除干涉部位的材料，保证铰接副在设计行程内可以顺畅转动，不会出现结构卡阻。另外，这类结构的润滑设计也十分关键，通常会在销轴或者夹板上预留注油孔，方便定期加注润滑脂，降低铰接转动面的摩擦系数，延长整个连接组件的使用寿命，对于长期暴露在户外或者多粉尘工况下使用的场景，还会在夹板外侧增加防尘密封垫，阻挡粉尘杂质进入铰接摩擦面，避免出现磨粒磨损加速部件失效的问题。
