双气缸驱动直线滑动工作台结构设计

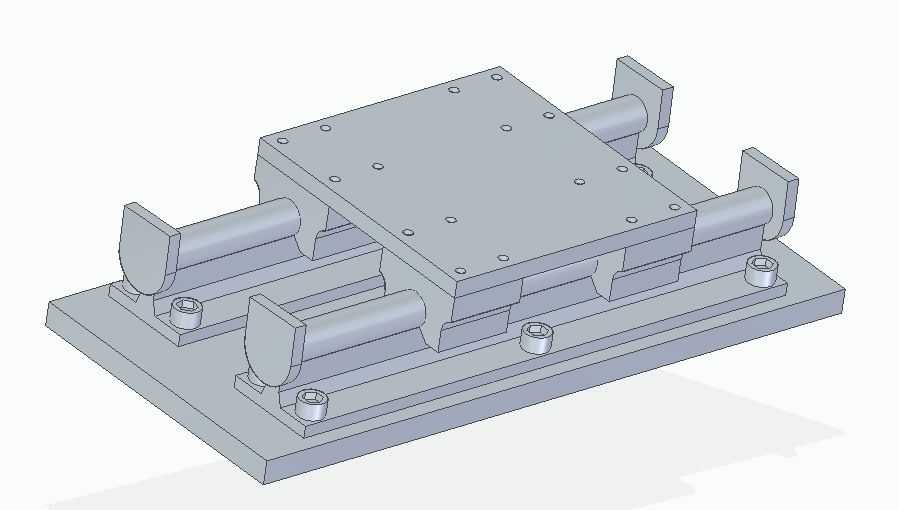

　　该滑动模组结构常见于自动化产线的工件移位、工位切换环节，也可作为小型工装的进给承载平台使用，适配电子零部件装配、小五金件加工上下料等需要短行程直线往复动作的场景，相比单气缸驱动结构，双侧对称布置的气缸能提供更均衡的推力输出，避免单侧受力带来的滑块卡滞、偏磨问题，运行过程中负载受力均匀，可承载中等重量的工装治具或待加工工件。从结构设计逻辑来看，整体采用上下分层的装配思路，底部为整块铣削加工的安装底板，底板上预留了内六角螺栓安装孔位，可直接通过螺栓锁紧固定在设备机架或者工装台面上，不需要额外加工转接板，降低现场安装的适配难度。中部为滑动导向与驱动集成区域，四根圆柱导向轴平行布置，穿过中间滑动承载板的配套轴套，

　　两端通过端部支撑座固定在底板上，导向轴与轴套的配合间隙控制在合理范围，既保证滑动过程无卡顿，也能控制径向窜动量，保证移动位置精度。滑动承载板上表面加工有规则阵列的螺纹安装孔，可根据实际使用需求固定不同的工装夹具、吸盘支架或者检测元件，孔位间距按照通用工装安装尺寸设计，能适配多数常规小型治具的安装需求，不需要二次在板面上打孔攻丝。两侧的气缸采用水平卧式安装，气缸杆端部与滑动承载板的侧部连接块锁紧固定，气缸动作时同步带动承载板沿导向轴做直线往复运动，气缸两端的行程位置可通过调整端部限位块的位置进行微调，适配不同行程需求的使用场景。整体结构的安装边界清晰，底板的长宽尺寸决定了整个模组的占地空间，安装时只需保证底板安装面的平面度符合要求，

　　即可保证模组运行的顺畅度，日常维护时只需定期给导向轴添加润滑脂，检查气缸连接螺栓的紧固状态即可，结构简单可靠，加工制造成本较低，适合非标自动化设备中作为标准直线动作单元选用，不需要复杂的调试即可快速集成到设备整体结构中。滑动承载板的厚度经过强度校核，在额定负载下不会出现明显形变，保证安装在板面上的工装位置精度稳定，端部的支撑座同时兼具行程硬限位的作用，避免气缸过行程造成结构损坏。
