巴尔萨软木条专用切割工装结构设计

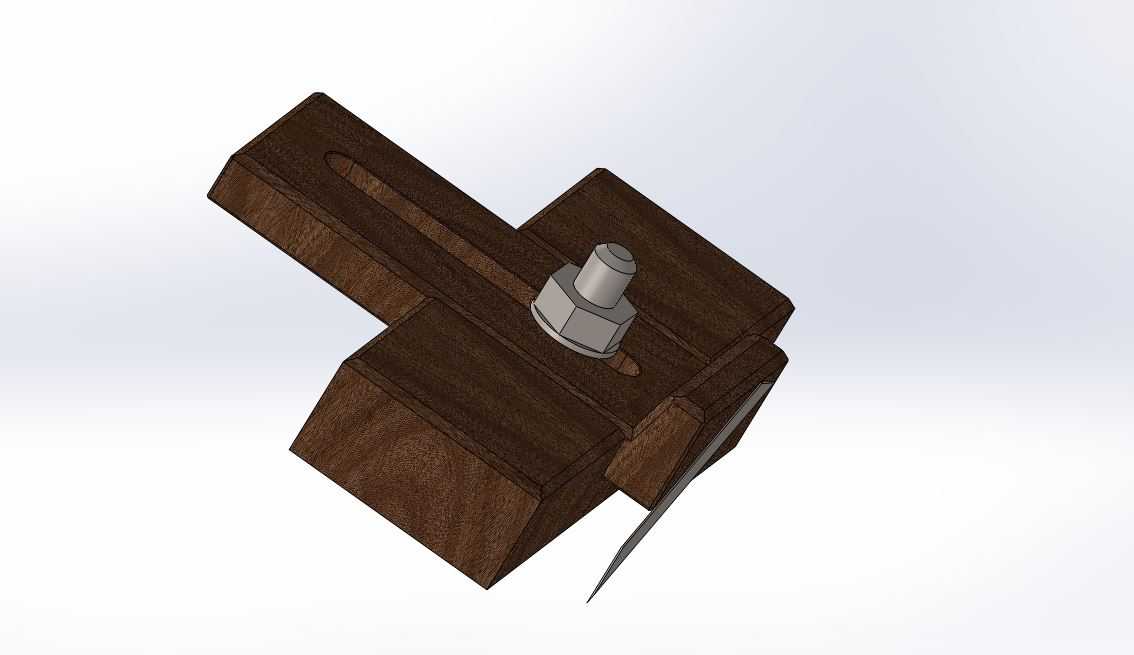

这款手动切割工装主要面向航模制作、手工木艺场景下的巴尔萨木（即软质轻木）条料定长、定宽裁切需求，这类软木材质密度低、纤维疏松，常规台锯裁切易出现崩边、卡料问题，手持美工刀裁切又难以保证切口平直度，这款工装正是针对这类小尺寸软木条的高精度裁切需求设计。整体结构采用硬质实木作为主体基材，相比金属工装自重更轻，手工挪动、桌面固定都更便捷，同时木质基座与巴尔萨木条的接触摩擦力适中，裁切过程中条料不会出现打滑移位，也不会刮伤软木表面。结构上采用十字交叉的滑台布局，横向基座开设有通长的T型滑槽，搭配带蝶形螺母的锁紧螺栓实现纵向切割挡块的位置调节，作业时可根据待切木条的宽度、裁切长度需求，滑动挡块到对应刻度位置后拧紧螺母锁死，无需反复测量划线，单次调节即可完成批量同规格条料的裁切。纵向滑座上预留有刀片安装槽，采用标准单面保安刀片作为裁切刃具，刀片通过压块与紧定螺钉固定，刃口伸出长度可根据待切木条的厚度调整，避免刃口伸出过长导致裁切时木条弯折、切口倾斜。基座的挡边高度设计为15mm，可适配最大厚度12mm的巴尔萨木条，滑槽的有效调节行程为120mm，可裁切宽度2mm至100mm范围内的软木条，整体外形尺寸控制在180mm×120mm×60mm，放置在常规工作台上不会占用过多操作空间，底部可搭配防滑垫使用，无需额外螺栓固定即可完成单人操作。设计时特意将切割受力点设置在十字滑台的交叉支撑位置，裁切时施加的下压力直接由基座主体承接，不会出现滑台翘边、偏移的问题，螺栓锁紧位置设置在滑座顶部，操作时无需将手伸到切割刃口附近，能有效避免裁切过程中的划伤风险。刀片安装位设计为快换结构，松开两颗紧定螺钉即可快速更换刀片，无需拆解整个滑座结构，日常维护十分便捷。相比电动裁切设备，这款手动工装无粉尘、噪音问题，小批量裁切软木条时的效率更高，切口平直度可控制在0.1mm以内，完全满足航模骨架、木艺拼接等场景对条料尺寸精度的要求，针对软木材质的特性，所有与条料接触的边角都做了R2圆角处理，避免推送条料时刮伤木纤维，影响后续粘接强度。
