可伸缩折叠铝合金人字梯三维设计作品

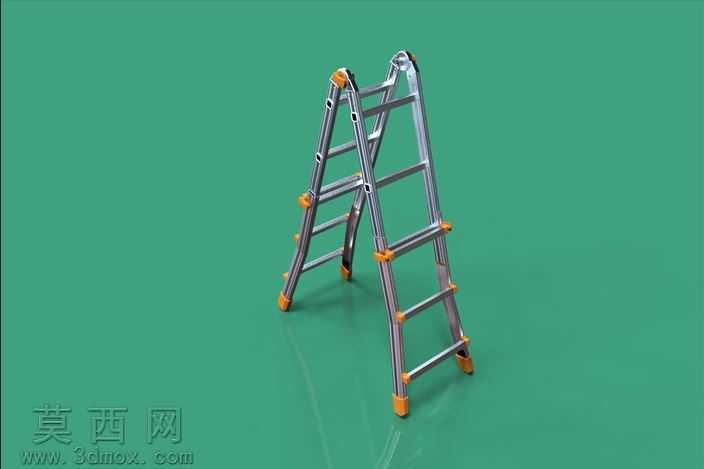

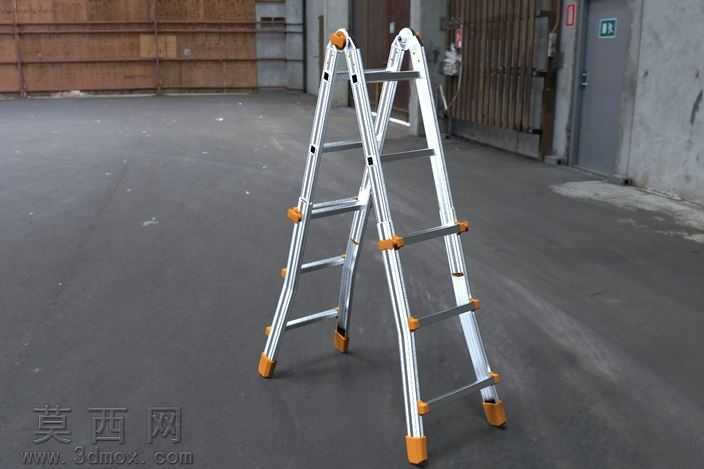

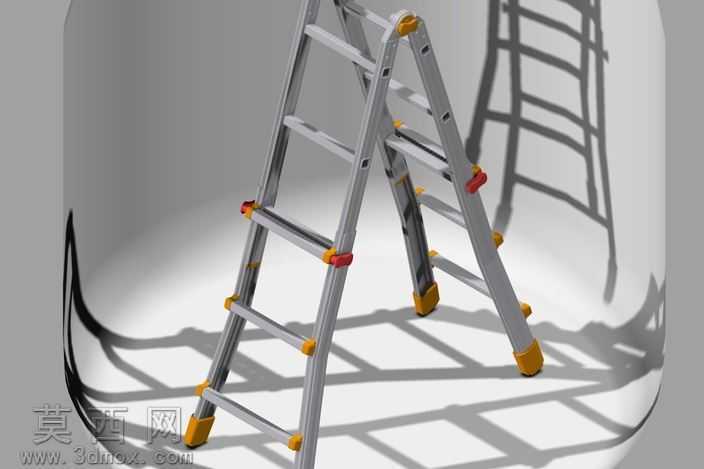

本作品为可伸缩折叠式铝合金人字梯的三维建模设计成果，建模过程中严格遵循家用及工程两用登高梯的实际尺寸比例，先通过草图绘制完成梯架主型材的截面轮廓，采用拉伸特征生成两侧主梯梁的基础结构，再通过阵列特征完成各级踏步的均匀排布，确保踏步间距符合人体工程学登高作业的舒适间距要求。针对该梯具的伸缩调节结构，建模时单独构建了梯段锁止卡扣、高度调节滑套、铰接转轴等核心功能部件，通过装配约束还原各部件的运动配合关系，可直观展示梯具从收拢状态到完全展开状态的伸缩动作逻辑，以及人字形态与直梯形态的切换铰接结构。材质渲染阶段，梯架主体采用哑光银白铝合金材质，还原金属型材的细腻磨砂质感与轻微反光特性，锁止卡扣、防滑脚垫分别采用工程塑料与防滑橡胶材质，通过调整材质的粗糙度、漫反射颜色与凹凸贴图，还原塑料部件的哑光质感与橡胶脚垫的防滑纹理效果，梯架端部的防滑包角也单独赋予耐磨塑胶材质，提升模型的真实感。设计过程中充分考虑梯具的实用属性，在梯梁与踏步的连接位置做了加强筋结构建模，避免长期承重出现结构变形，铰接位置的转轴部件做了限位结构设计，防止展开时角度过大出现侧翻风险，防滑脚垫做了加宽处理并增加底部防滑纹路建模，提升使用时的抓地力与稳定性。整体模型结构完整，各部件的装配关系清晰，既还原了实体梯具的外观形态，也完整呈现了内部的伸缩锁止、铰接折叠的机械结构，可用于梯具产品的结构展示、功能演示以及后续的产品优化设计参考，渲染阶段采用柔和的影棚布光，通过光影投射突出梯具的结构轮廓与材质质感，清晰展现各部件的位置关系与形态细节。
