大型工业通风风机整机结构装配展示

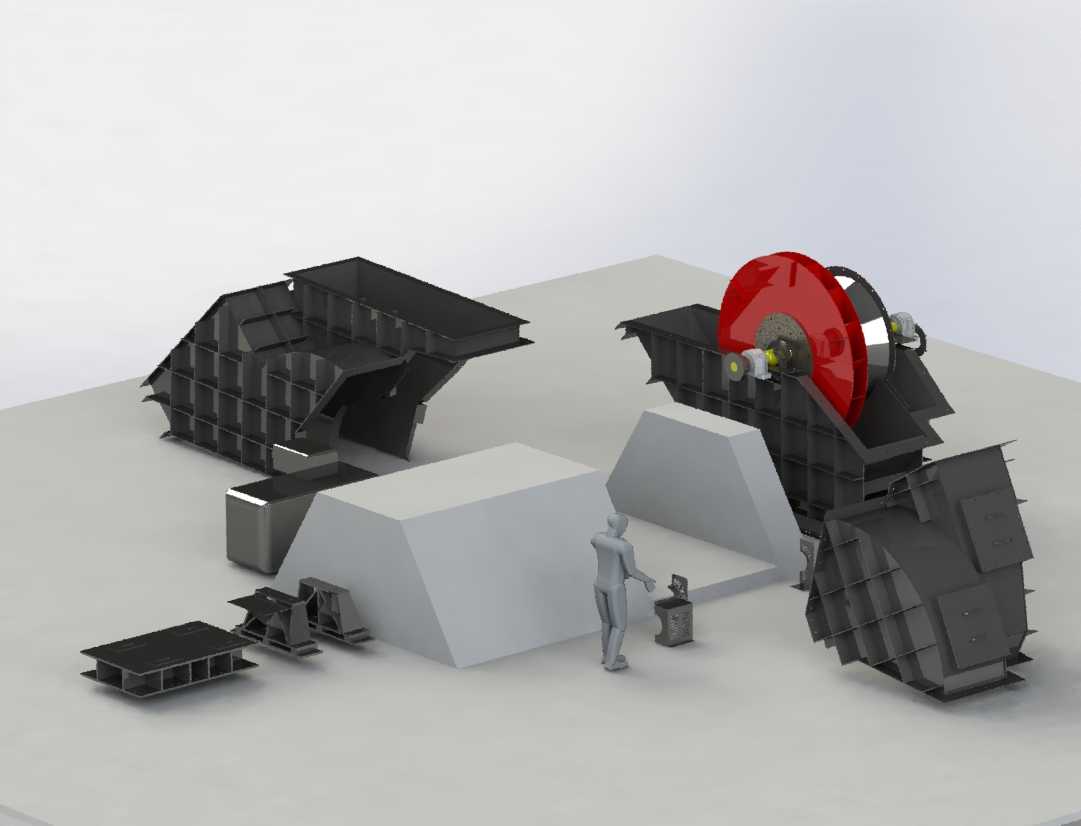

　　在厂房通风、矿井排风、大型工业车间空气置换场景中，这类大型工业风机是核心的空气输送设备，整套装配结构的合理性直接决定设备运行稳定性与后期维护效率。从装配结构来看，整套设备分为叶轮总成、机壳组件、支撑基座、传动连接段几个核心模块，叶轮采用后倾式叶片设计，红色的轮盘部分做了动平衡校准结构预留，安装时需要保证轮盘与传动主轴的同轴度公差控制在0.05mm以内，避免运行时出现异常振动。机壳部分采用加厚钢板拼焊结构，侧面预留的检修口可以在不拆解整机的情况下完成叶片清灰、轴承润滑等日常维护作业，蜗壳型的流道设计经过流体仿真验证，能够减少气流在壳体内的涡流损耗，提升送风效率。支撑基座分为混凝土预埋段和钢结构连接段两部分，

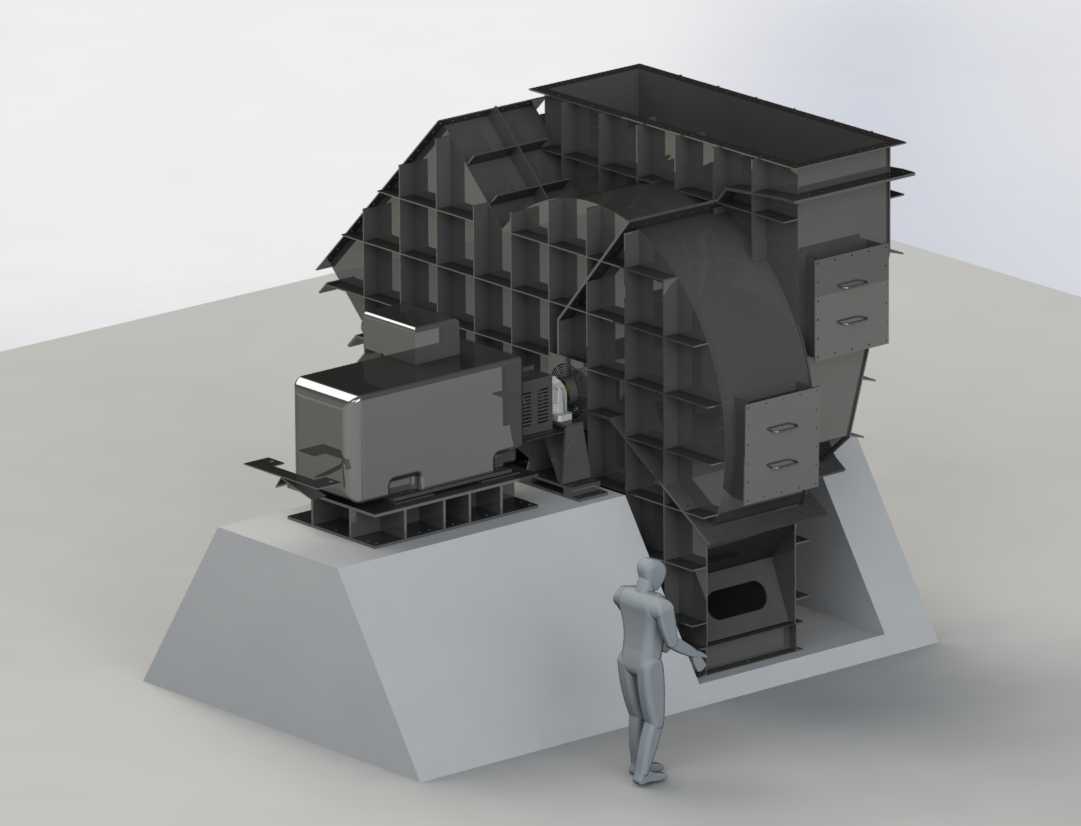

　　图中灰色的混凝土基座块需要在厂房基建阶段提前完成预埋，上方的钢结构支架通过地脚螺栓与预埋块连接，安装时要保证支架上平面的水平度误差不超过1/1000，避免设备长期运行出现应力集中导致焊缝开裂。整套设备的安装边界需要预留足够的操作空间，从图中人体比例参考来看，整机高度接近3米，叶轮直径约1.8米，设备四周需要预留至少1.2米的检修通道，进风口侧要避开立柱、管线等遮挡物，保证进风顺畅。设计阶段将整套设备拆分为多个可独立运输的模块，蜗壳拆分为上下两段、叶轮单独包装、基座分体加工，既方便长途运输，也能在现场通过吊装设备快速完成拼接，装配时需要按照从下到上的顺序，先固定基座再安装传动组，最后吊装叶轮并扣合上段机壳，

　　每个连接法兰处都要加装密封胶条，避免运行时出现漏风导致风压损失。这类风机通常用于高粉尘、高湿度的工业环境，所以在装配时所有转动部件的轴承位都做了密封结构设计，防止粉尘进入轴承造成磨损，传动部分的护罩也做了快拆结构，方便日常点检时快速查看传动带的张紧情况。
