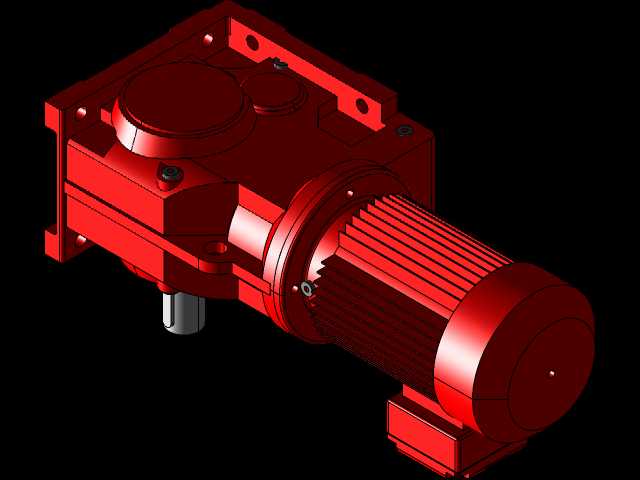

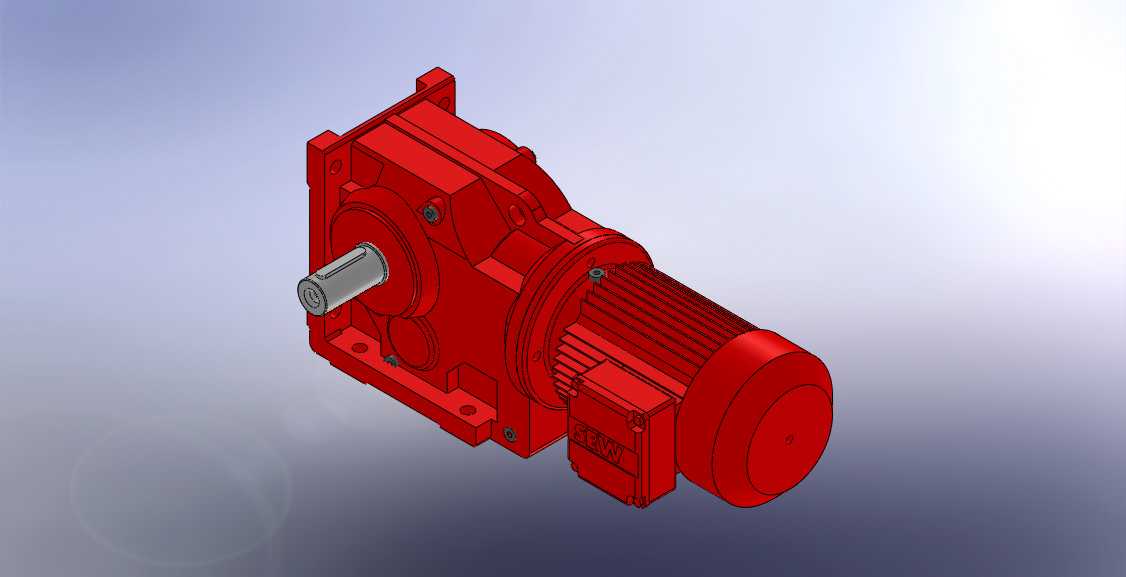

SEW斜齿轮锥齿轮减速电机三维结构

　　这款集成电机的斜齿轮-锥齿轮减速单元，在各类工业传动场景中有着极高的适配性，从自动化生产线的辊道输送、轻工包装设备的主传动，到起重运输机构的行走驱动、化工搅拌设备的低速动力输出，都能见到同结构产品的应用。做结构设计时首先要考虑的是安装边界的适配性，该款采用法兰式安装面，壳体上预留的多组安装孔位可适配不同角度的固定需求，输出轴为实心圆柱轴带键槽结构，可直接通过联轴器连接负载端，也可适配链轮、齿轮等传动件，输入侧集成的异步电机与减速箱壳体采用一体化法兰对接，省去了额外的电机安装支座，大幅压缩了整机的轴向安装尺寸，对于安装空间局促的设备布局场景十分友好。

　　从功能特性来看，该减速单元通过三级齿轮传动实现大速比减速，第一级为螺旋锥齿轮组，可实现输入轴与输出轴垂直方向的动力转向，适配输入输出轴垂直布局的设备安装需求，后续两级为斜齿轮传动，斜齿轮的重合度高，传动过程中载荷分布更均匀，运行噪音远低于直齿轮传动结构，同时承载能力更强，可承受短时的过载冲击。壳体采用高强度铸铁一体铸造成型，轴承安装位、齿轮轴定位孔均为一次装夹加工完成，同轴度与位置精度有充足保障，壳体外侧设计有密集的散热筋结构，可在连续运行过程中快速将齿轮啮合、轴承摩擦产生的热量散出，避免箱体内润滑油温度过高导致润滑失效。

　　建模过程中需要重点关注的结构细节包括齿轮副的侧隙控制、轴承位的配合公差、密封件的安装槽尺寸，输出轴处的双唇形密封圈安装槽深度与宽度需要严格匹配标准密封件尺寸，防止运行过程中出现润滑油渗漏。安装法兰的止口尺寸是安装定位的核心基准，建模时需保证止口与输出轴的同轴度公差，避免安装后出现输出轴径向跳动超标的问题。电机接线盒的位置设计在壳体侧方，可根据实际安装需求调整接线方向，适配不同走线方向的车间布线场景，同时接线盒与壳体的结合面设计有密封胶条安装位，可满足常规工业环境下的防尘防水要求。在设备选型阶段，需要根据负载端的额定扭矩、运行转速、工况系数匹配对应的减速比型号，同时核对安装法兰尺寸、输出轴轴径、键槽尺寸与负载端的连接接口是否匹配，避免出现安装干涉的问题。
