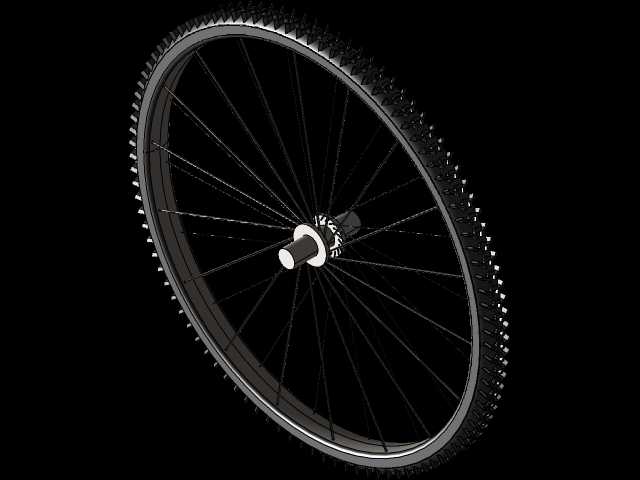

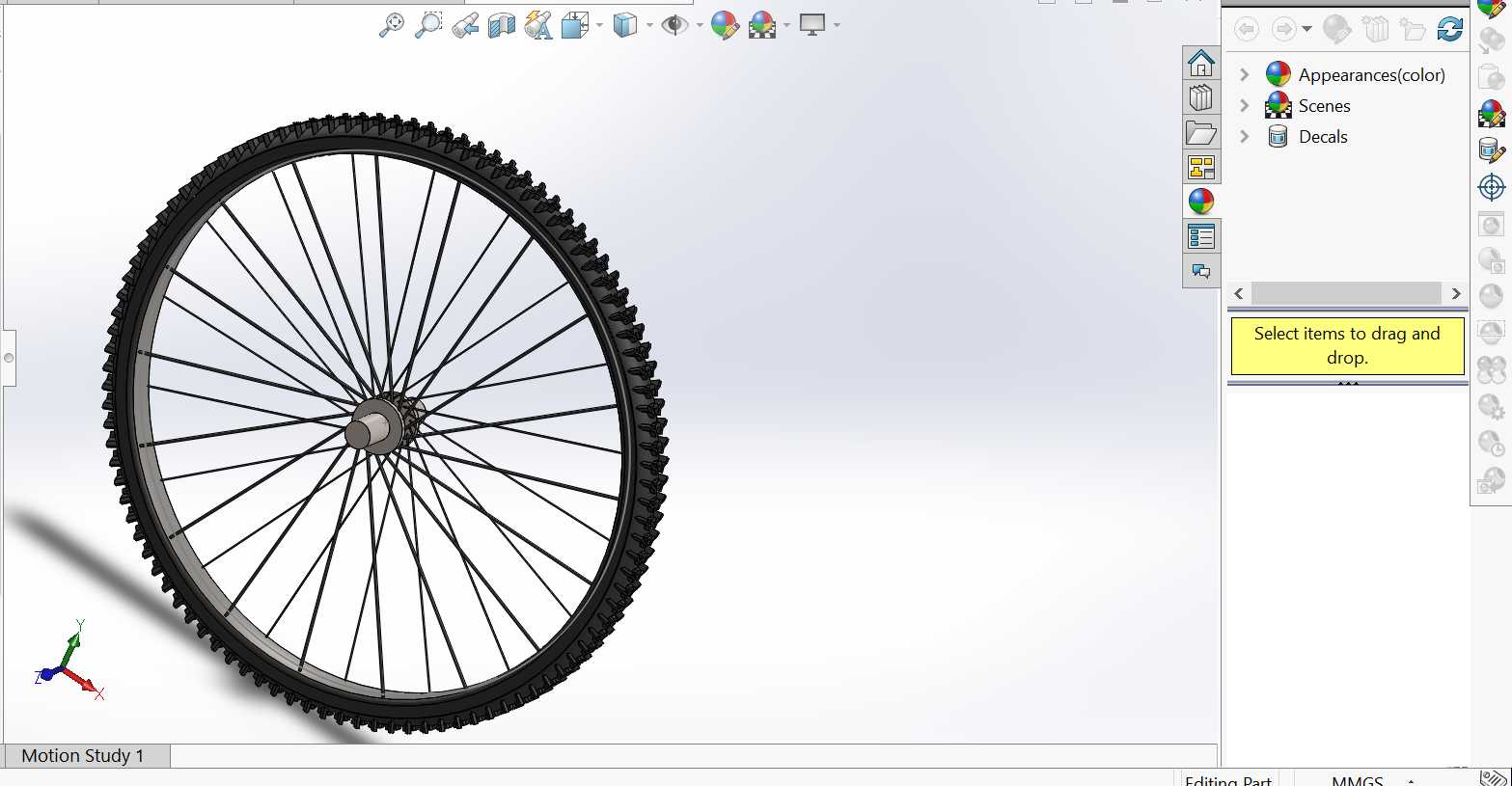

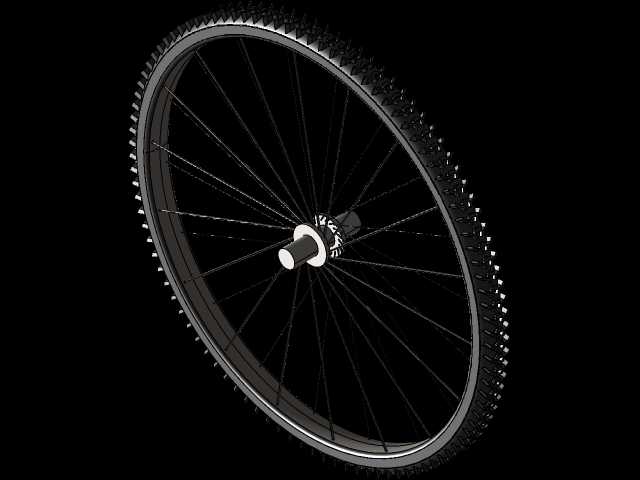

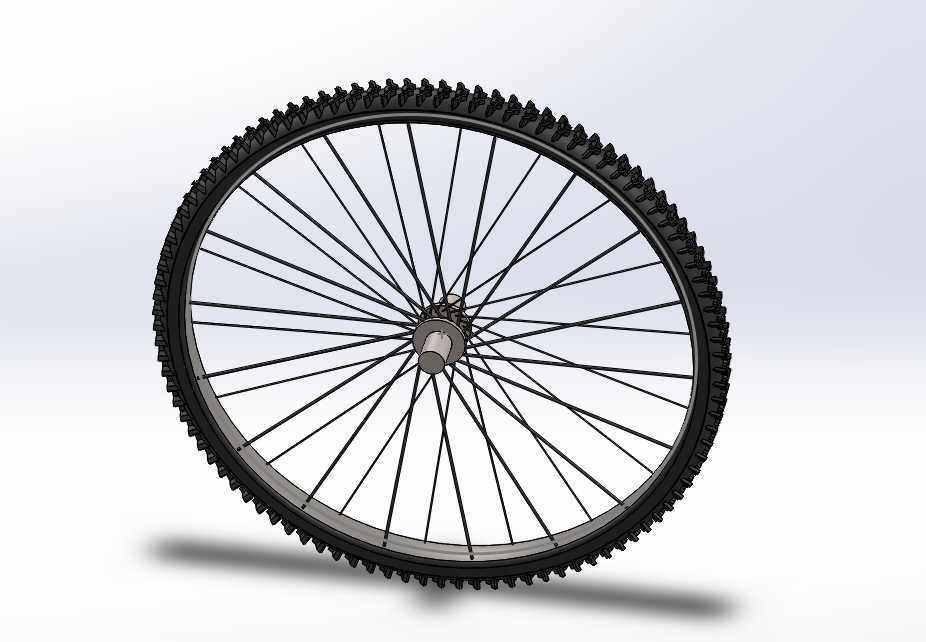

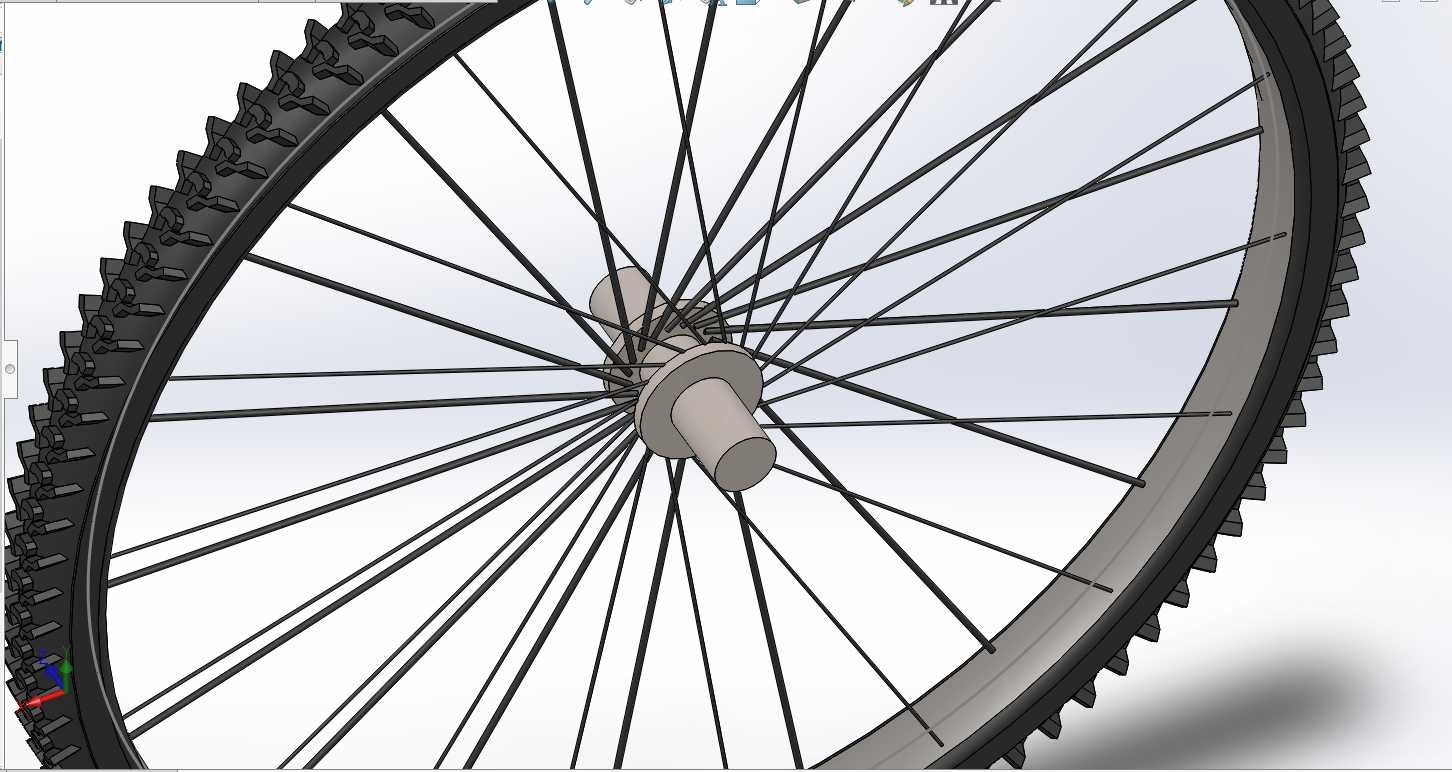

山地自行车辐条式轮组轮胎装配结构

这套轮组结构主要面向非铺装路面骑行场景设计，可适配山地越野、城郊通勤、户外休闲骑行等多种使用环境，作为自行车行驶系统的核心承载部件，直接承担整车与骑乘者的全部载荷，同时传递驱动扭矩、缓冲路面冲击、保障行驶抓地力。从结构设计逻辑来看，轮组采用等径辐条交叉排布的张力结构，每根辐条从花鼓法兰盘的安装孔出发，以固定交叉角度连接至轮辋的对应点位，通过调整辐条张紧度可实现轮圈径向跳动与端面偏摆的精度校准，这种结构相比一体轮具备更好的冲击韧性，遇到路面凸起冲击时，辐条可通过微小弹性形变分散瞬时应力，避免轮辋出现硬变形。轮胎部分采用大颗粒块状胎纹设计，胎块边缘做了倾角过渡，在松软泥土、碎石路面可通过胎块嵌入路面纹理获得更强抓地力，同时胎体帘布层做了加厚处理，可抵御碎石穿刺、降低低胎压下的爆胎概率。设计过程中优先考虑了安装适配边界，花鼓的轴径尺寸、轴肩开档距离匹配常规山地车前叉与后叉的安装标准，轮辋的胎圈座直径、卡槽深度适配对应规格的充气内胎与外胎，装配时胎圈可完全卡入轮辋卡槽，充气后可实现可靠密封，不会出现滑胎、脱圈问题。轮组的轴向宽度、轮胎外径参数经过匹配校核，安装到车架后不会出现转弯蹭叉、泥除干涉的问题，花鼓内部预留了轴承安装位，可适配标准规格的深沟球轴承，转动过程中摩擦阻力小，维护时仅需拆解轴挡即可更换轴承、补充润滑脂。实际使用中，这套轮组可承受常规骑行下的垂直载荷与侧向转弯载荷，辐条的交叉排布方式可在制动时分散刹车带来的制动力矩，避免单根辐条应力过载断裂，胎面的排水槽设计可在湿滑路面快速排走胎面与路面间的积水，降低水滑风险。从建模逻辑来看，结构完全还原了实际装配关系，辐条的弯曲角度、花鼓的轴肩定位、轮辋的胎圈轮廓都按照实物测绘尺寸构建，可直接用于结构受力仿真、装配干涉校验，也可作为骑行装备设计、自行车改装方案的参考结构，帮助设计人员快速核对安装尺寸、验证结构合理性，减少实物打样的迭代次数。
