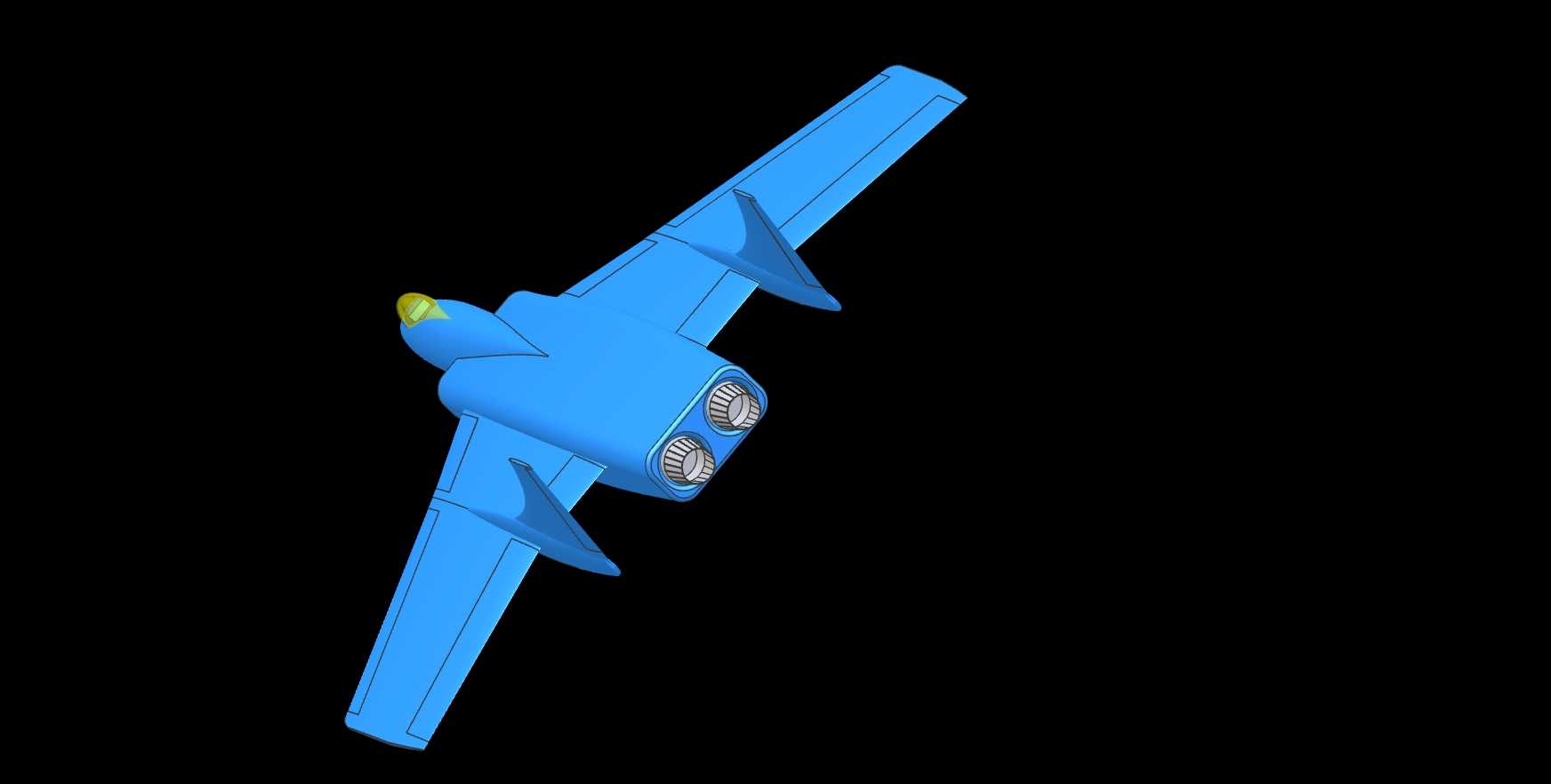

沃特F7U-3弯刀舰载战斗机实体装配设计

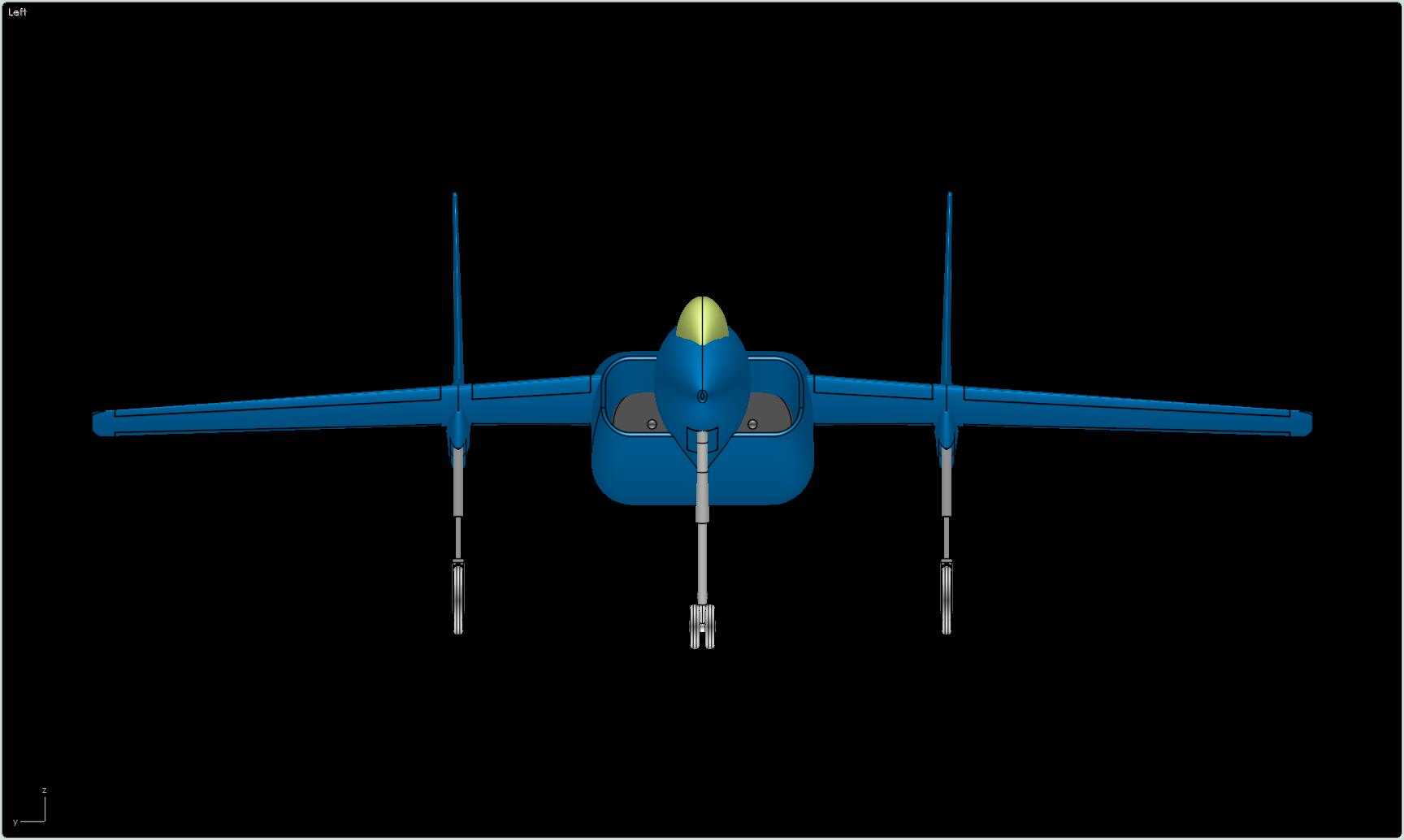

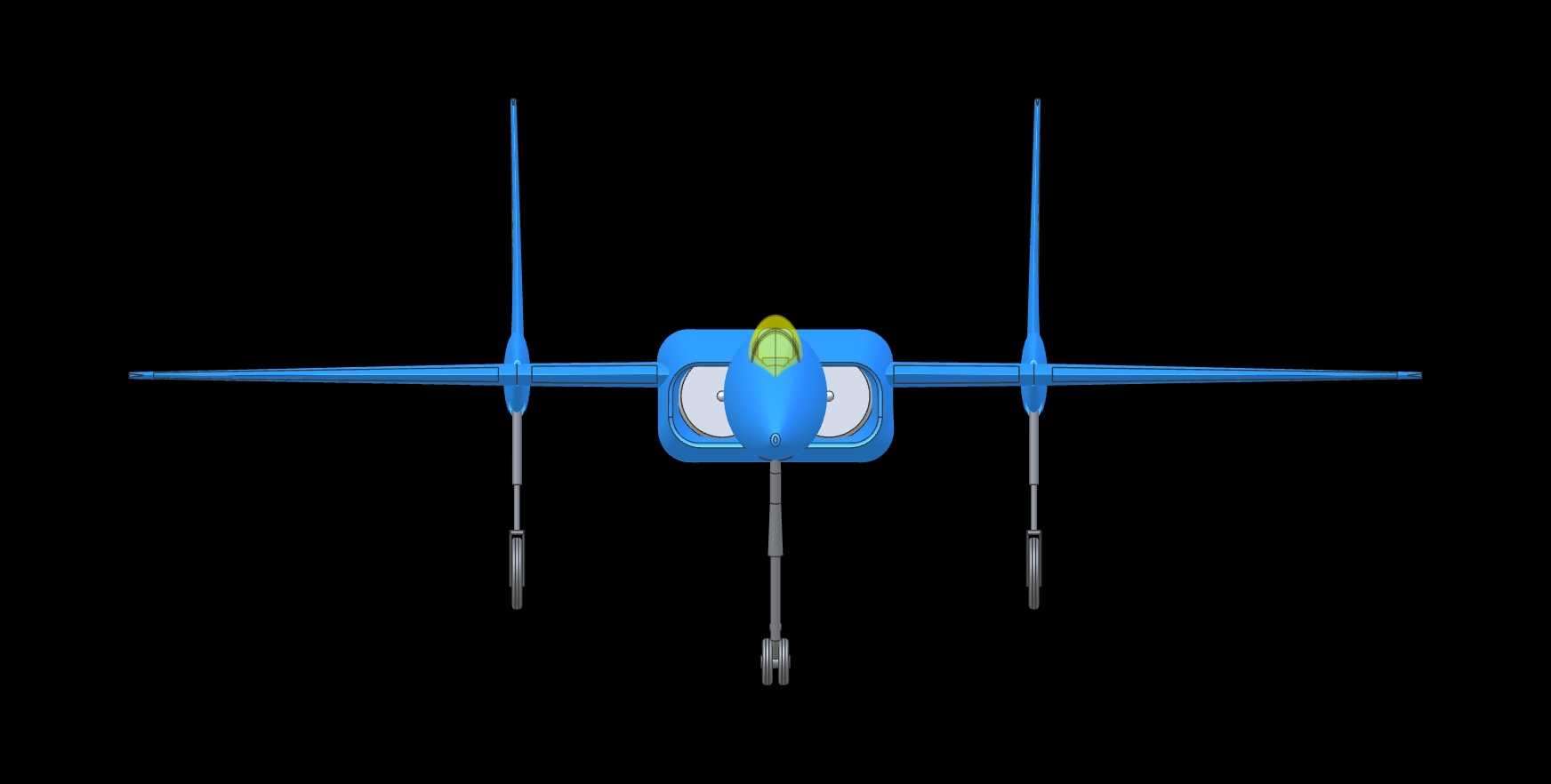

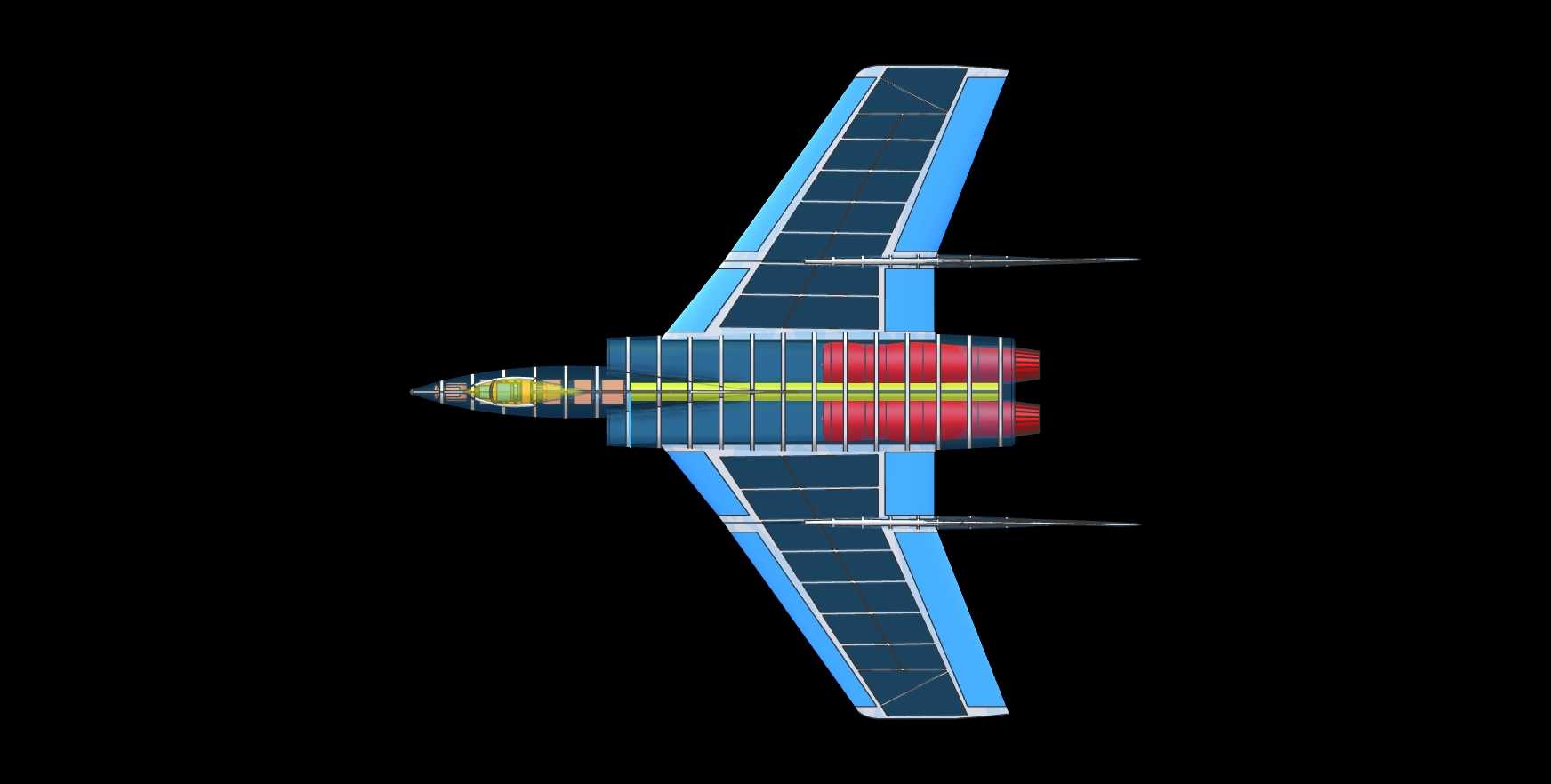

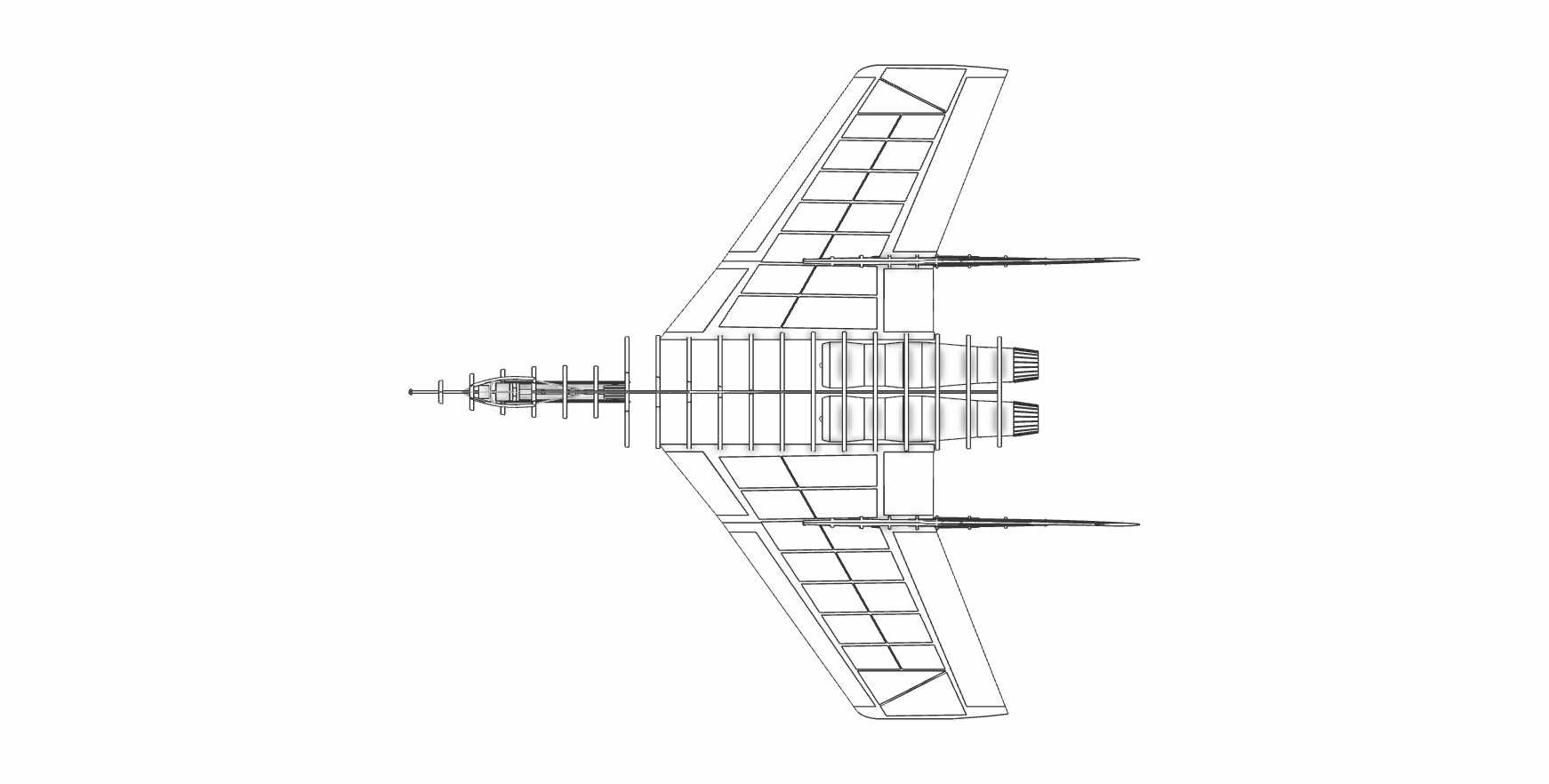

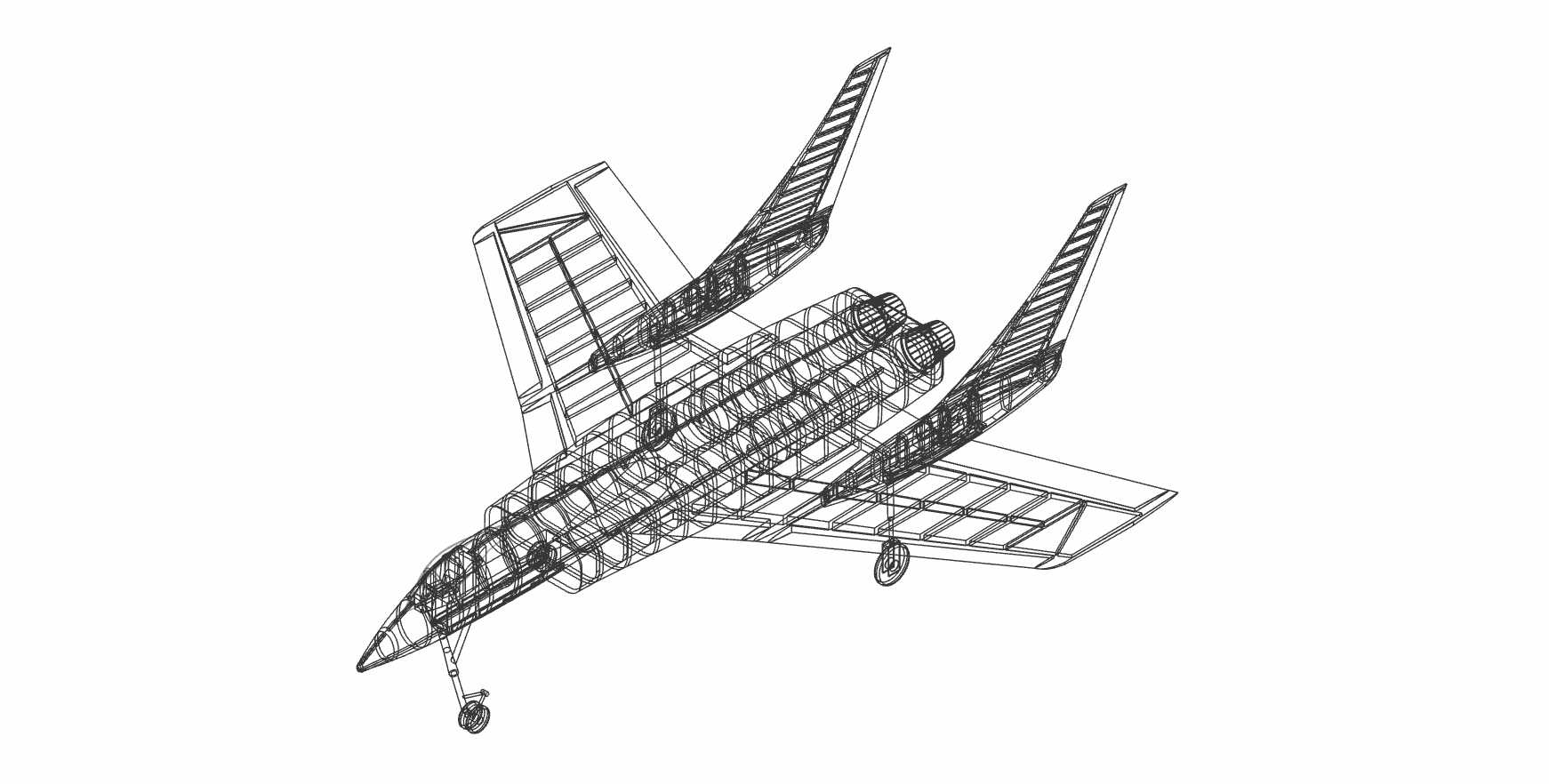

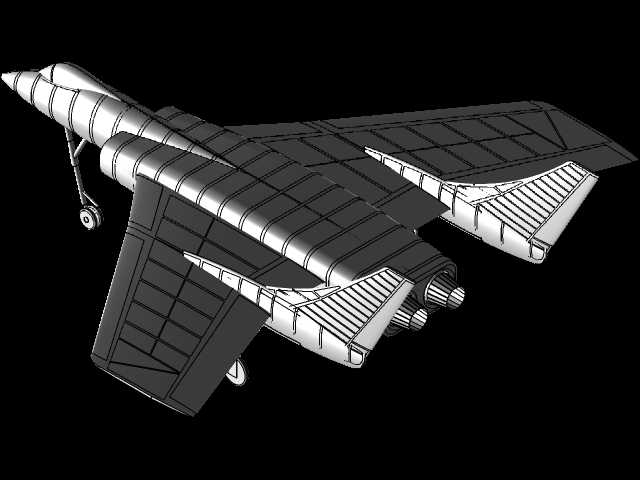

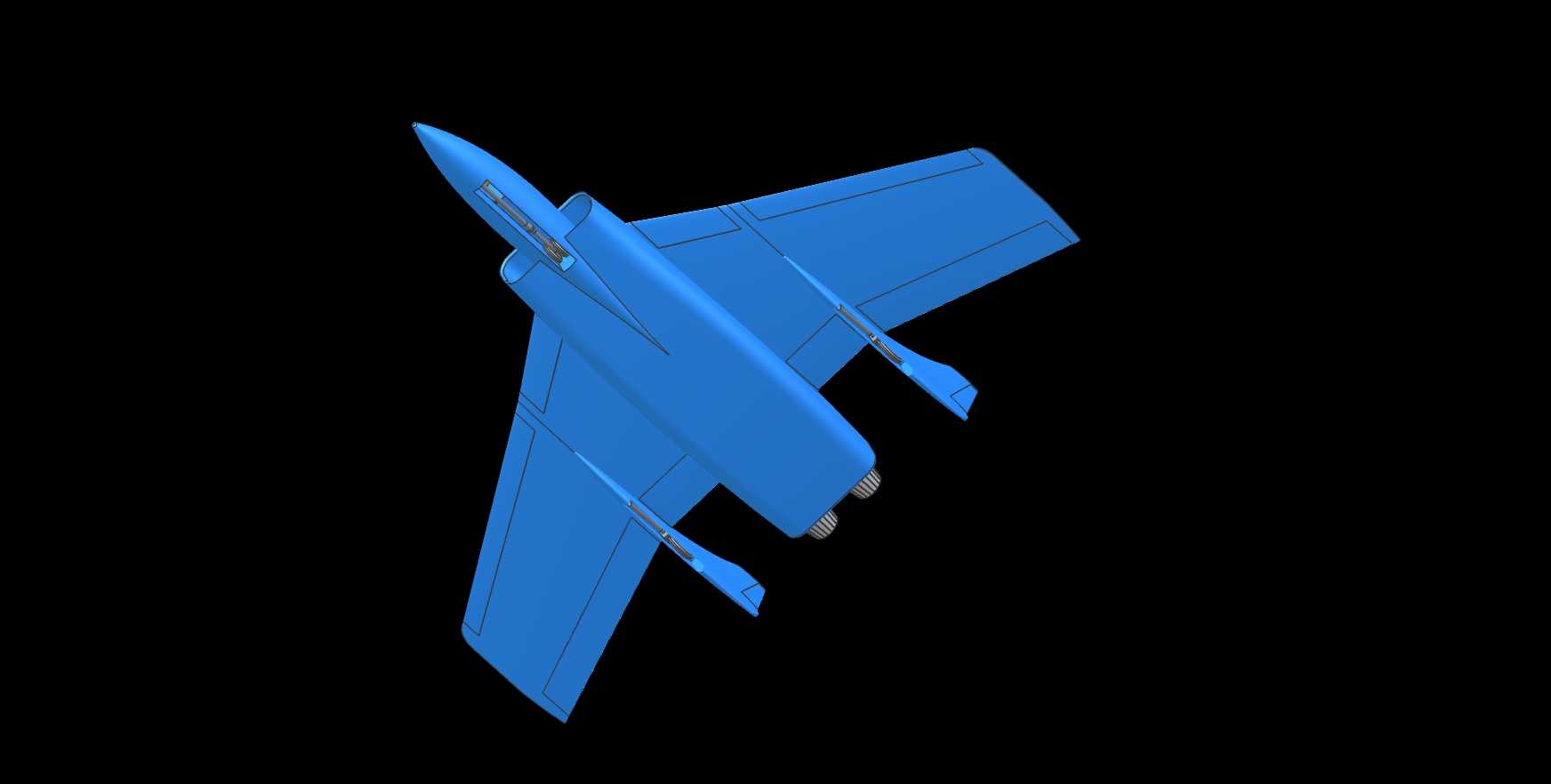

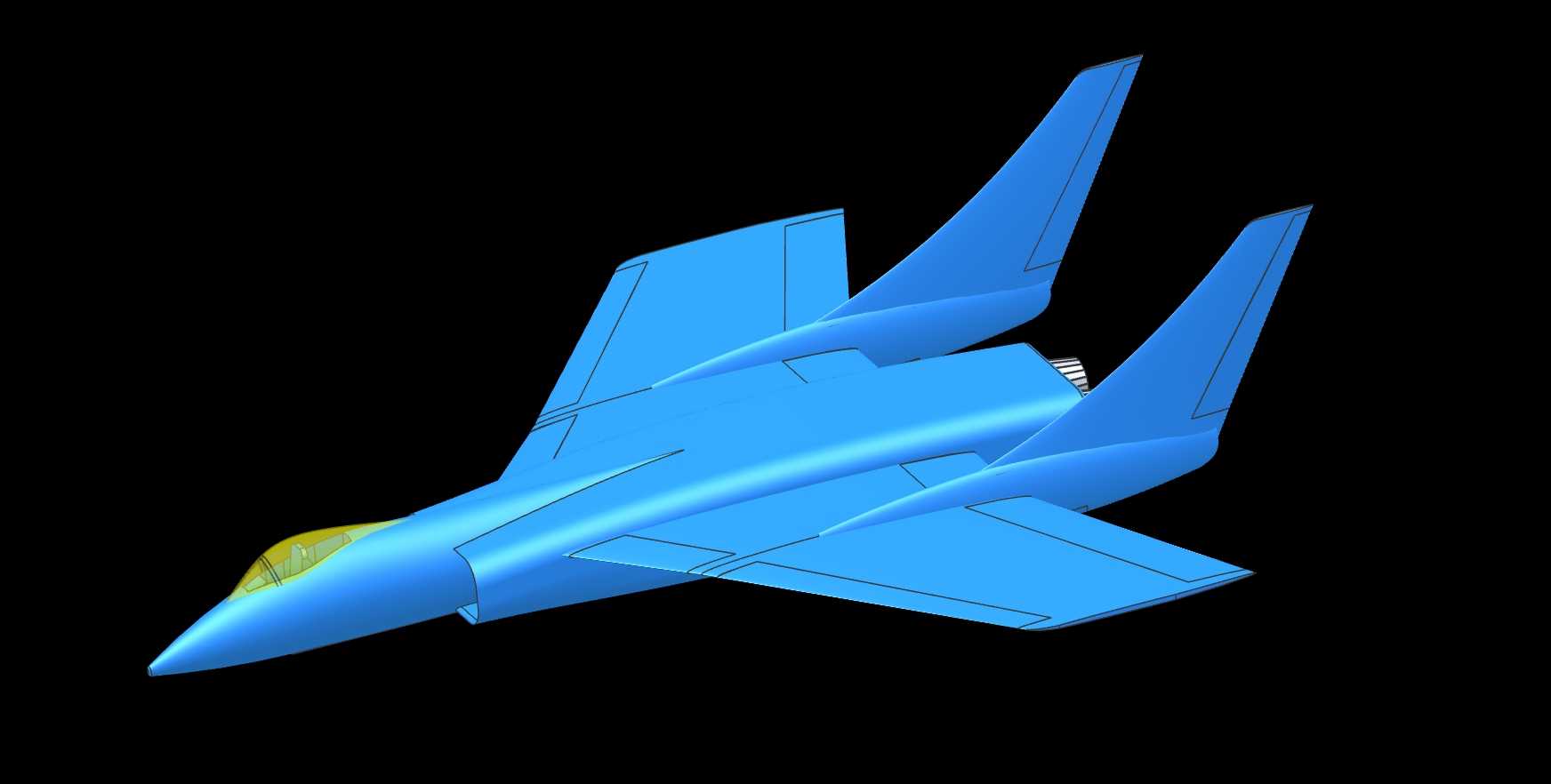

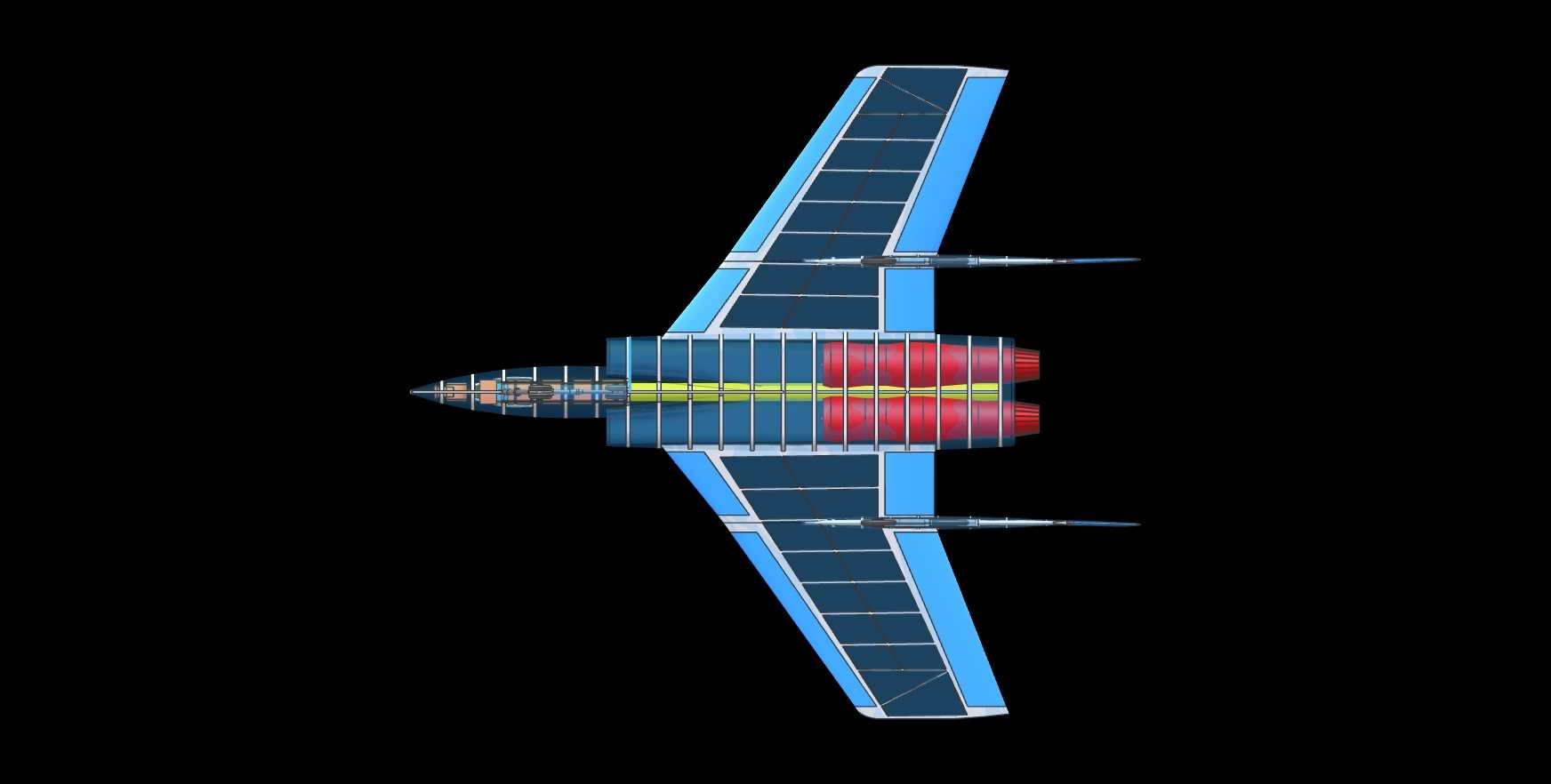

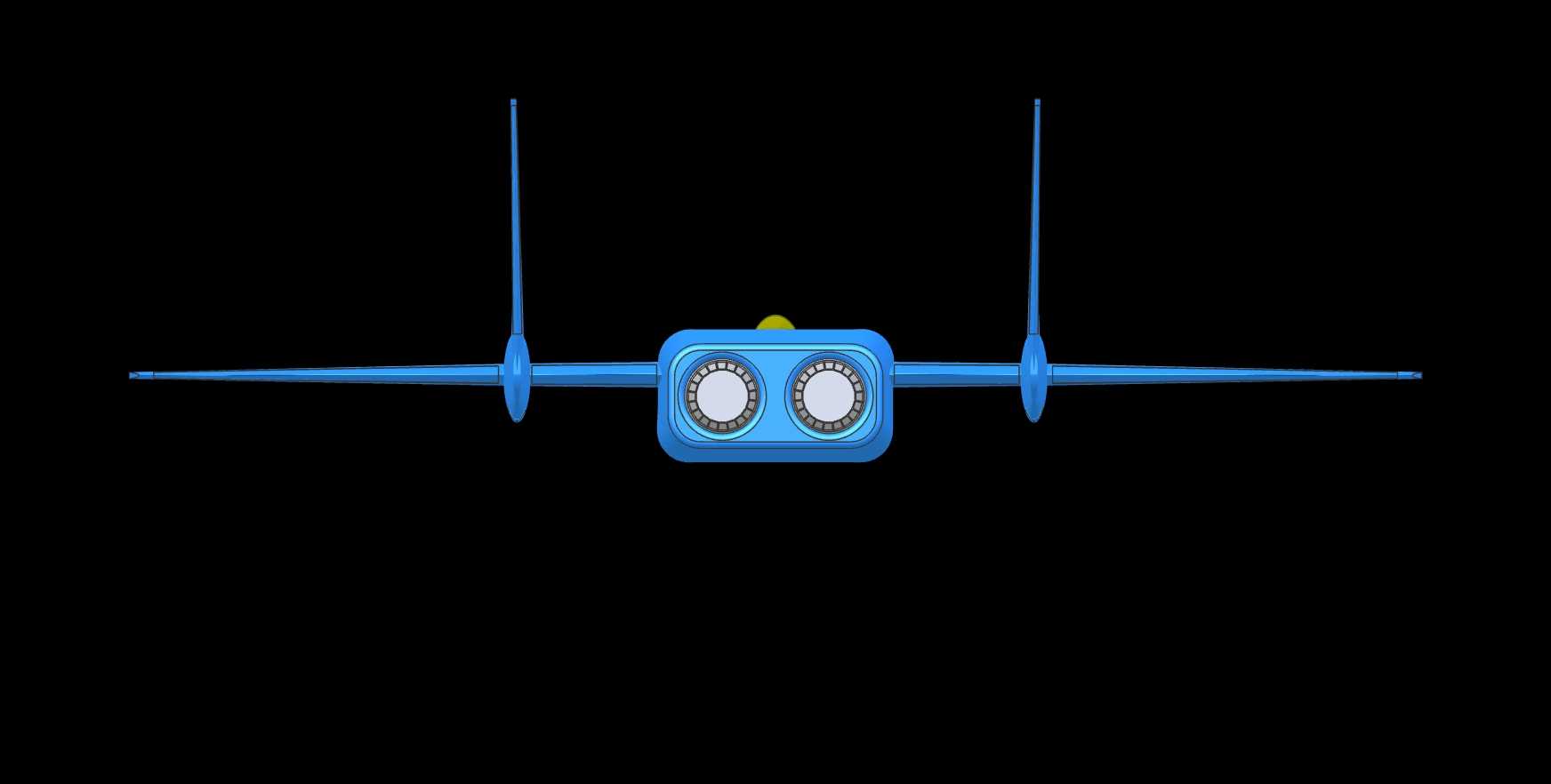

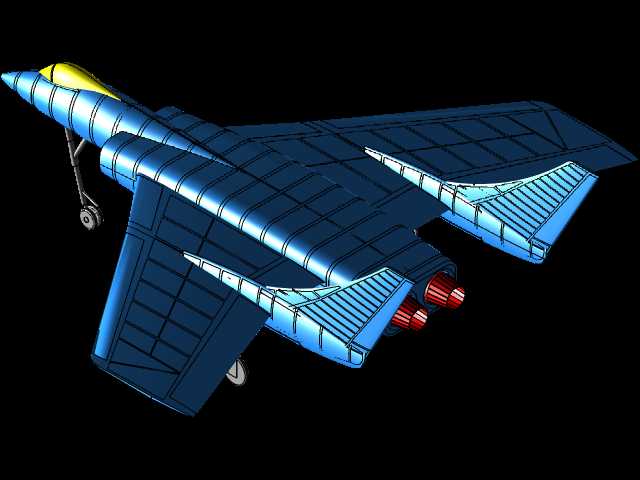

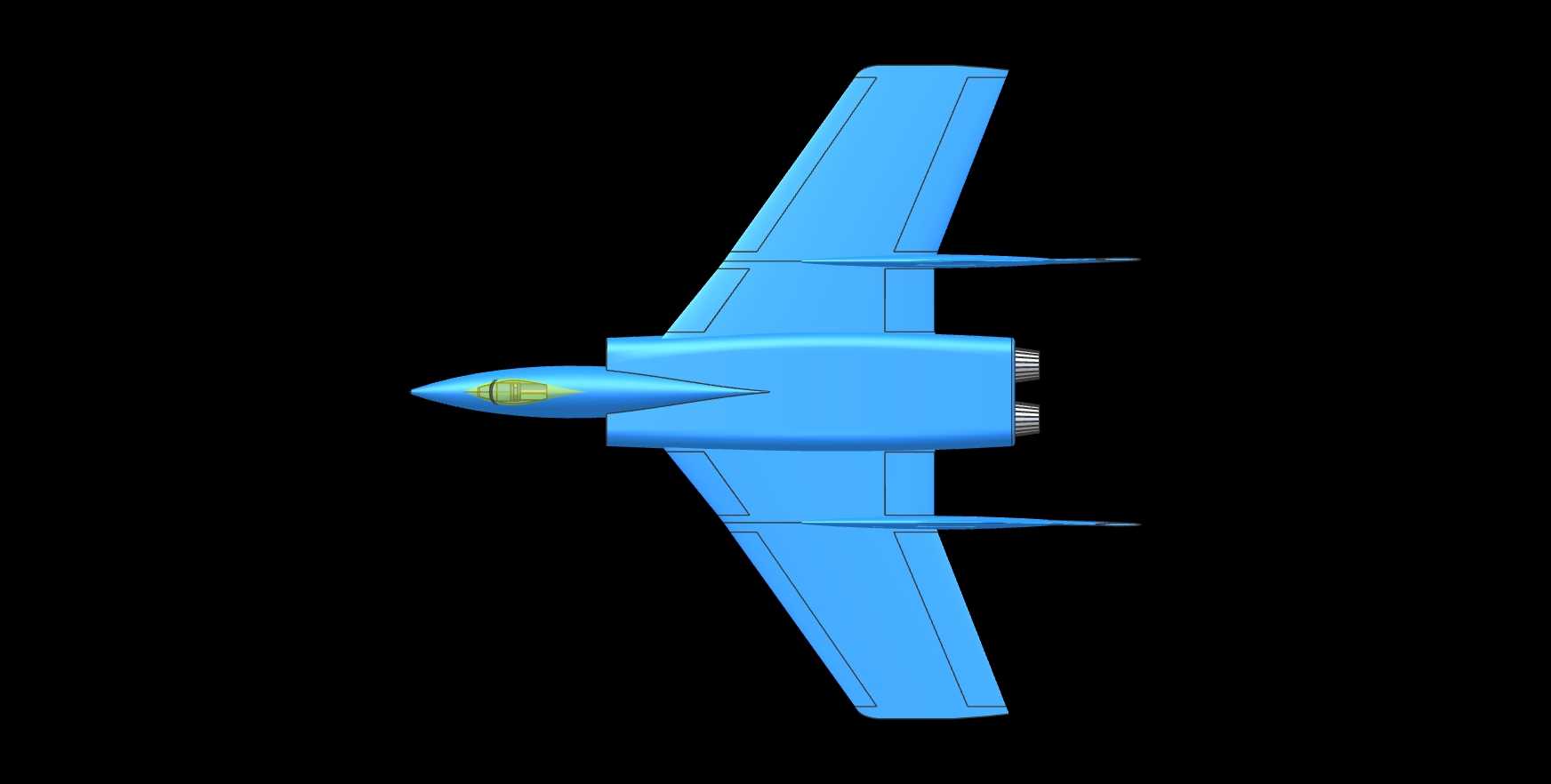

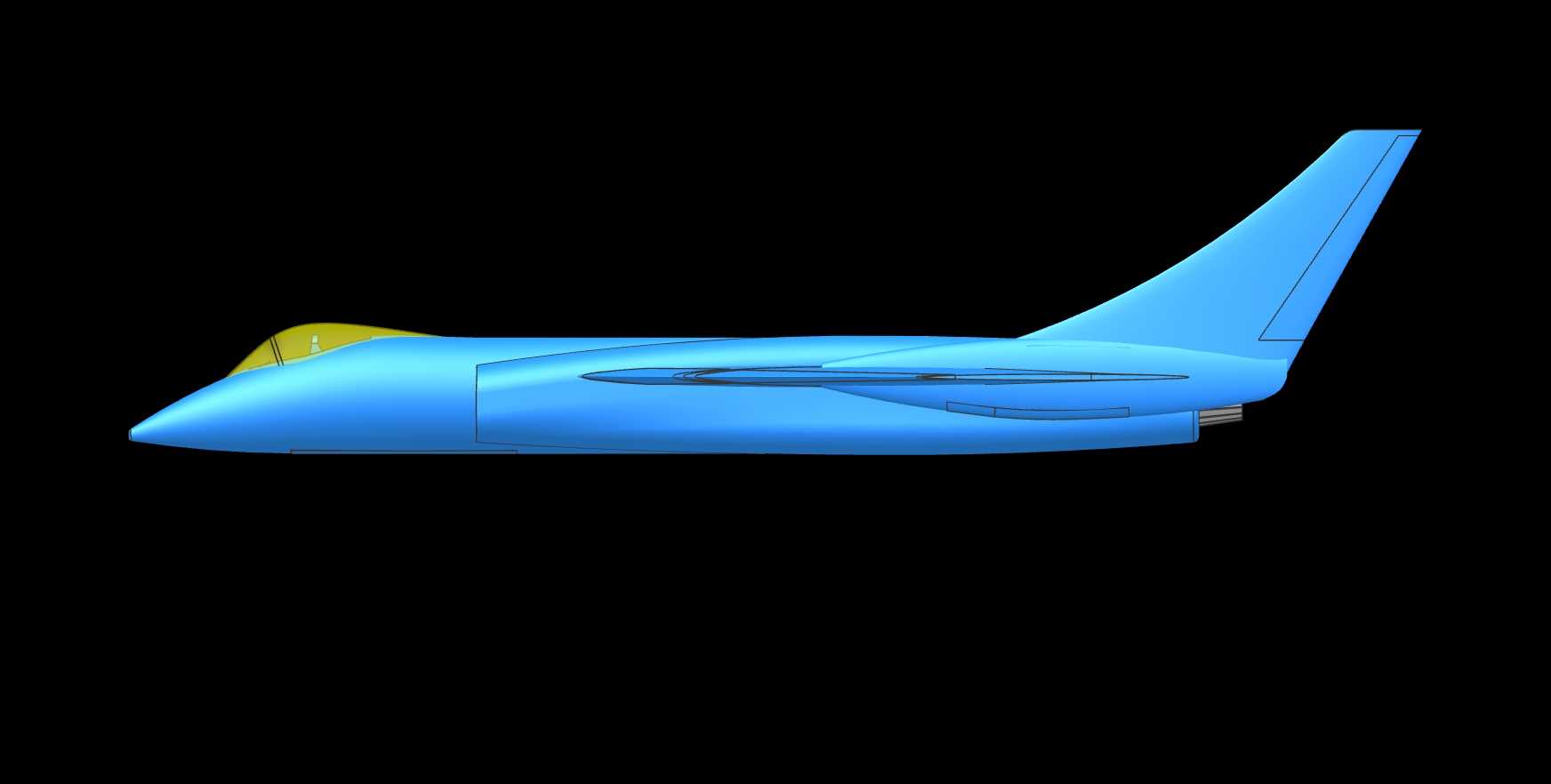

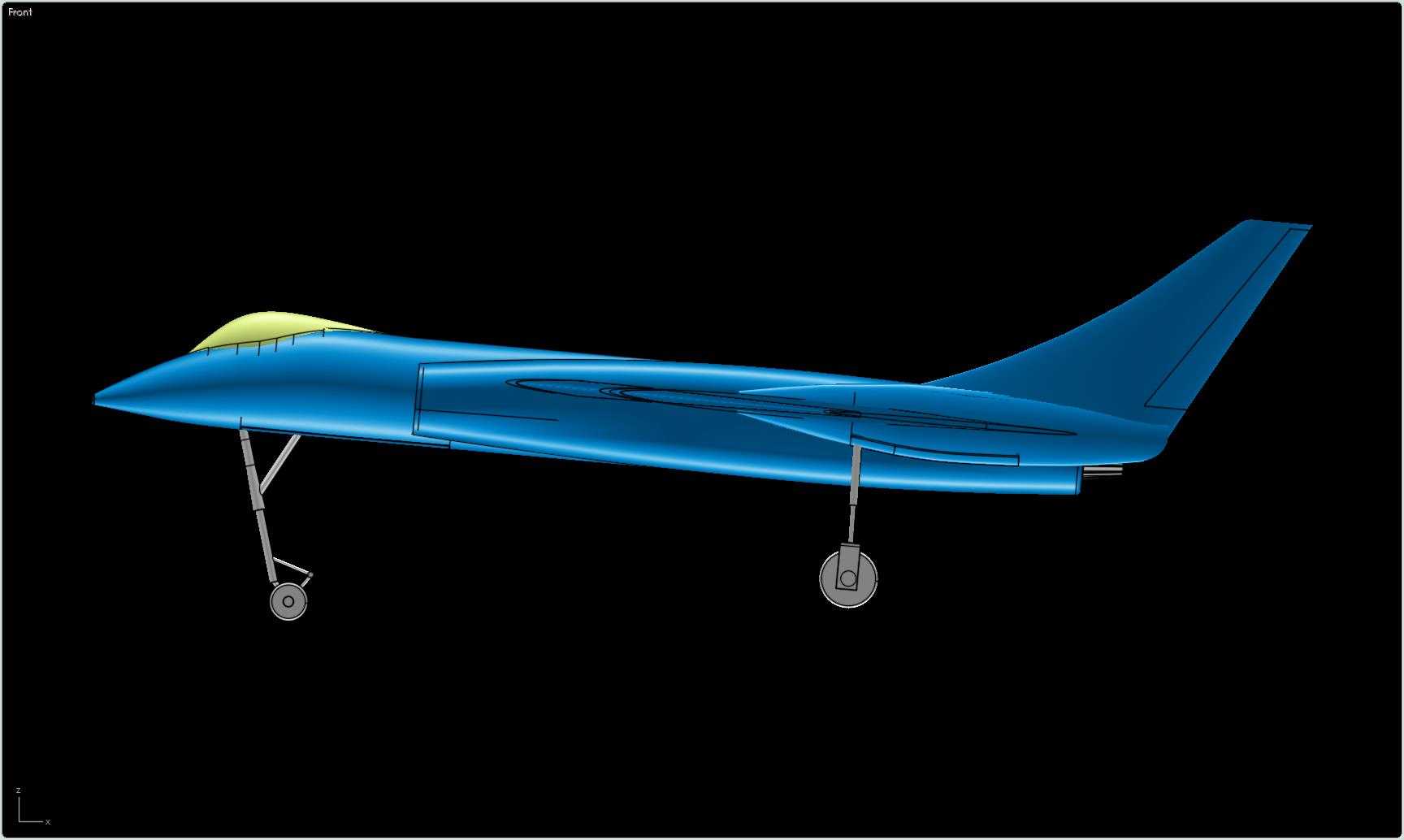

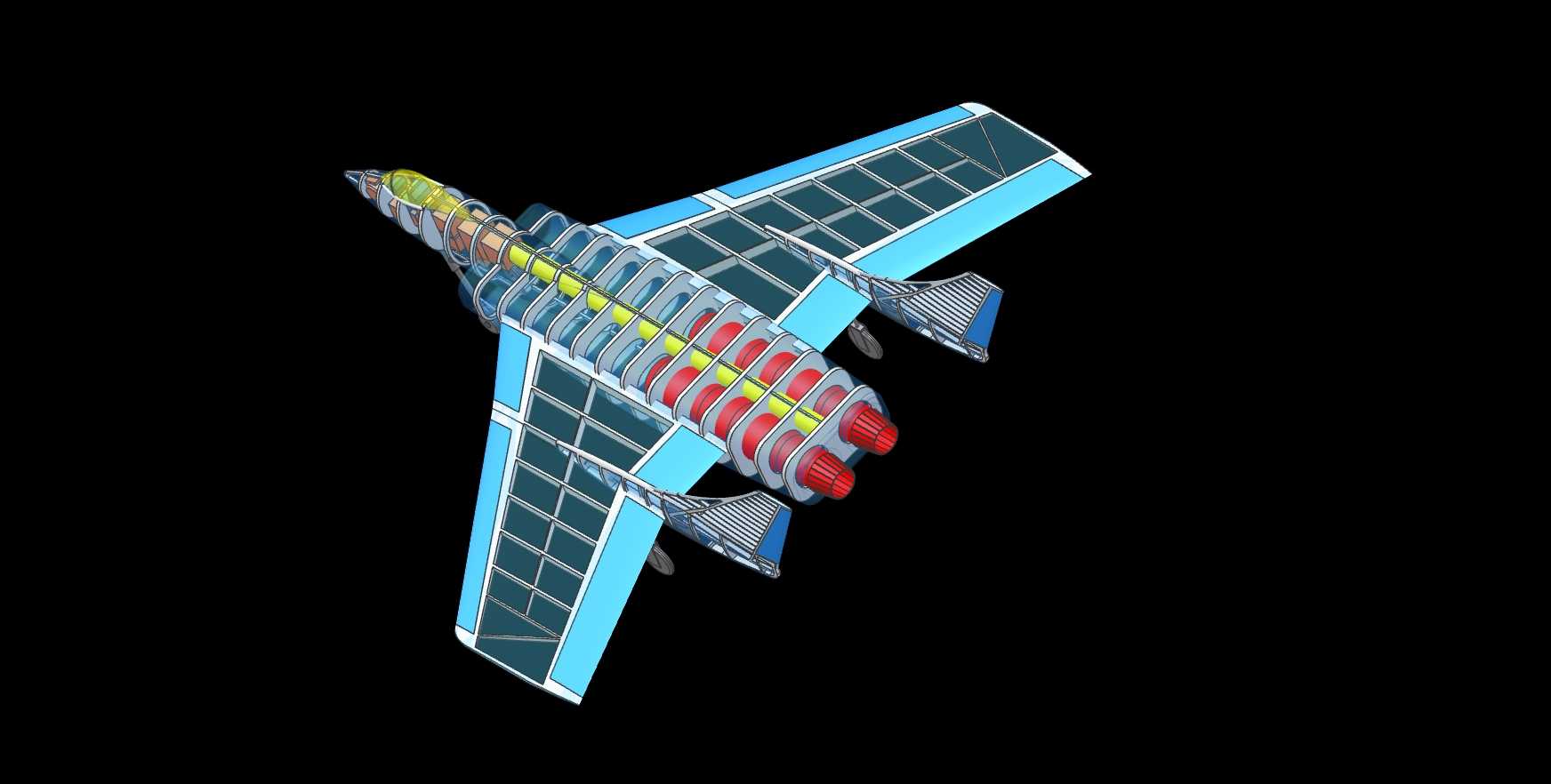

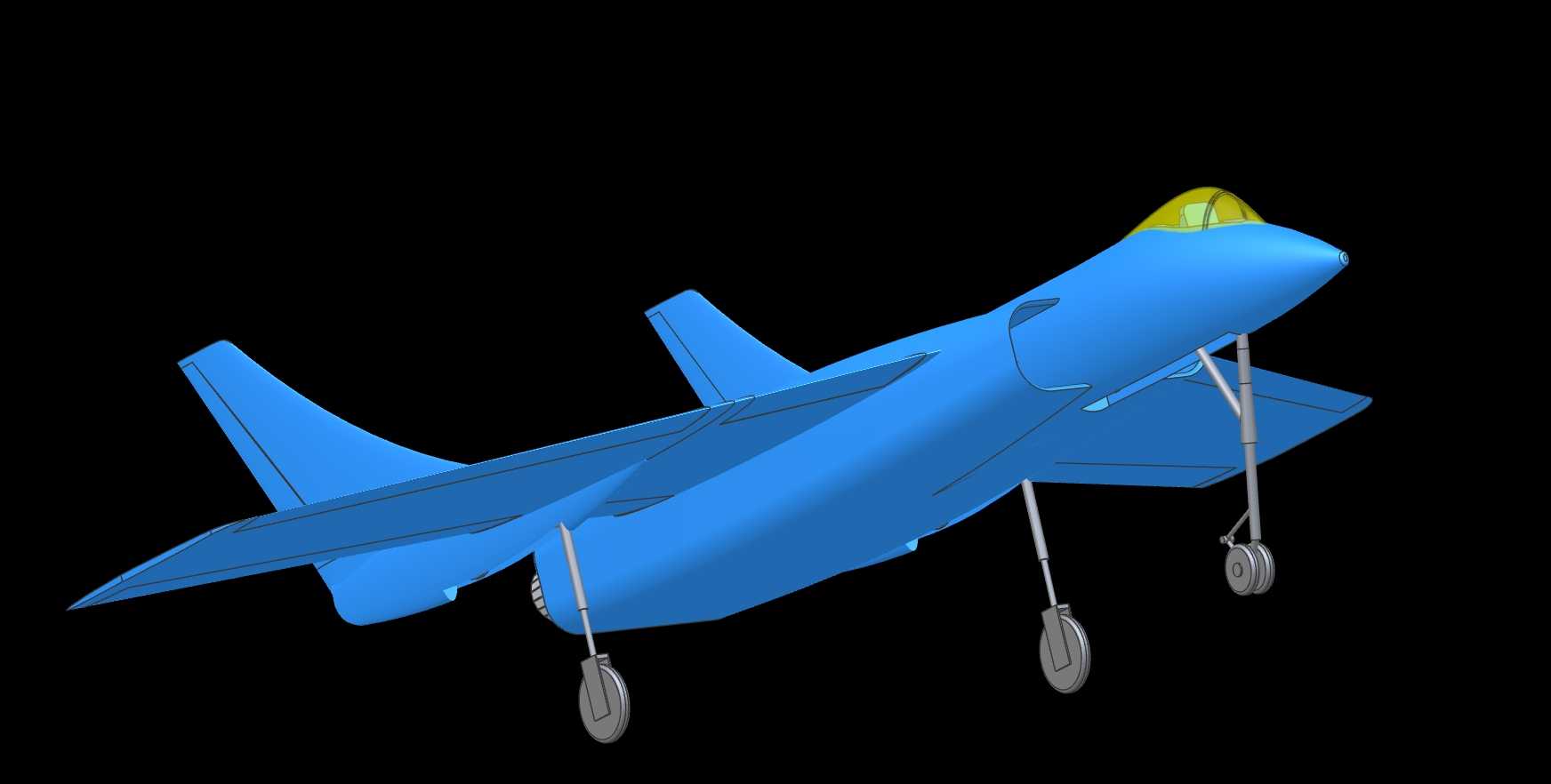

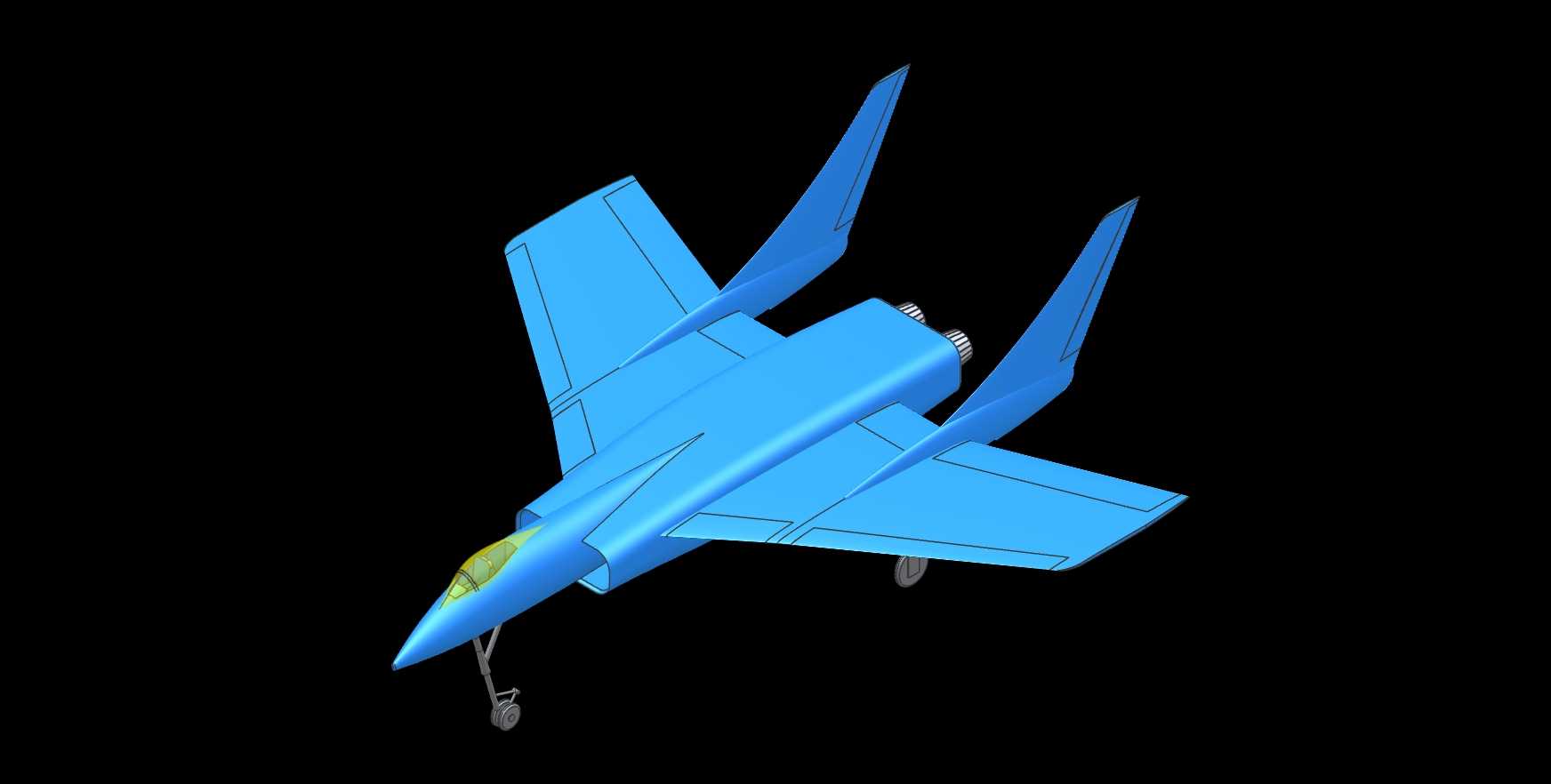

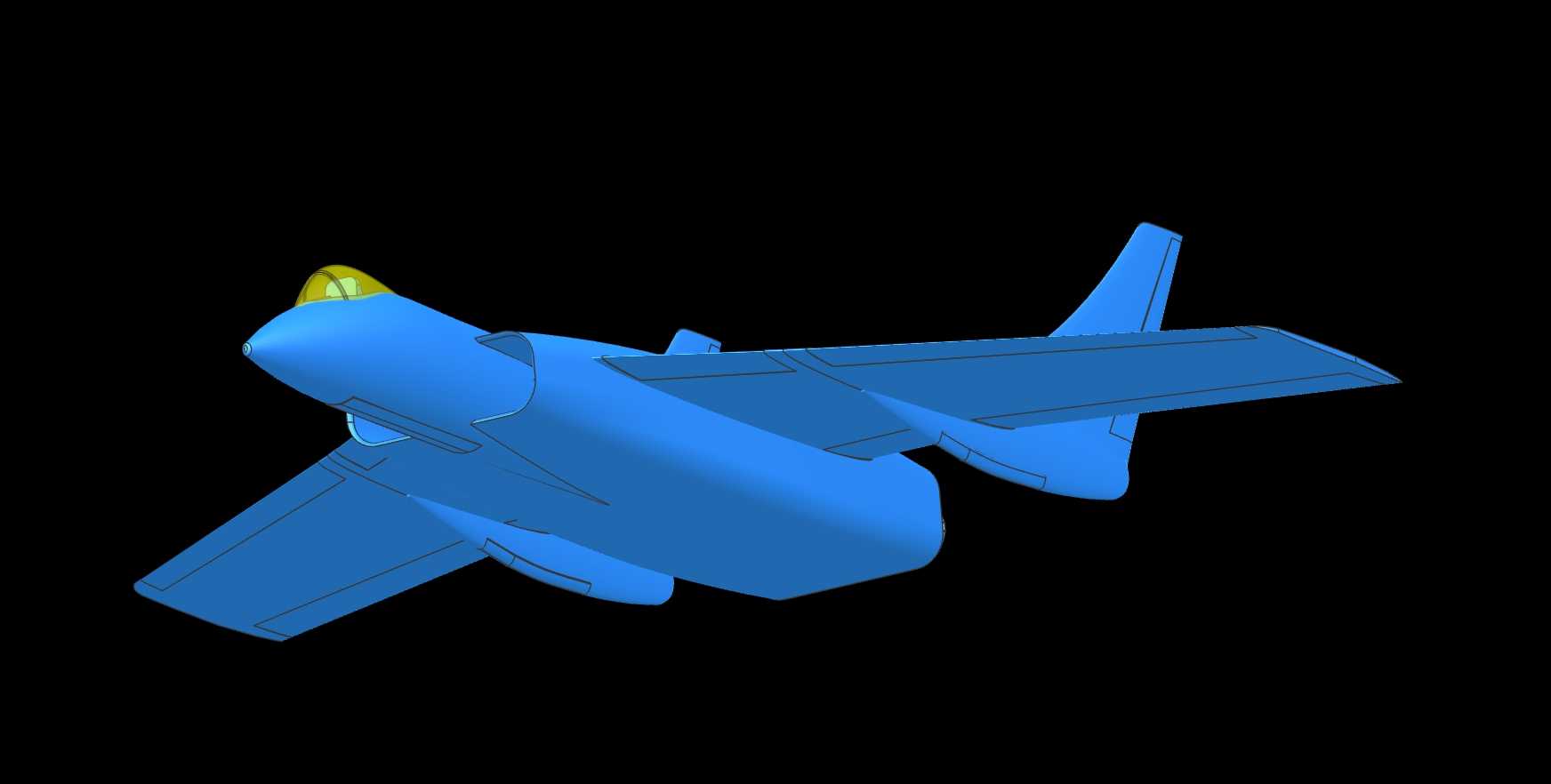

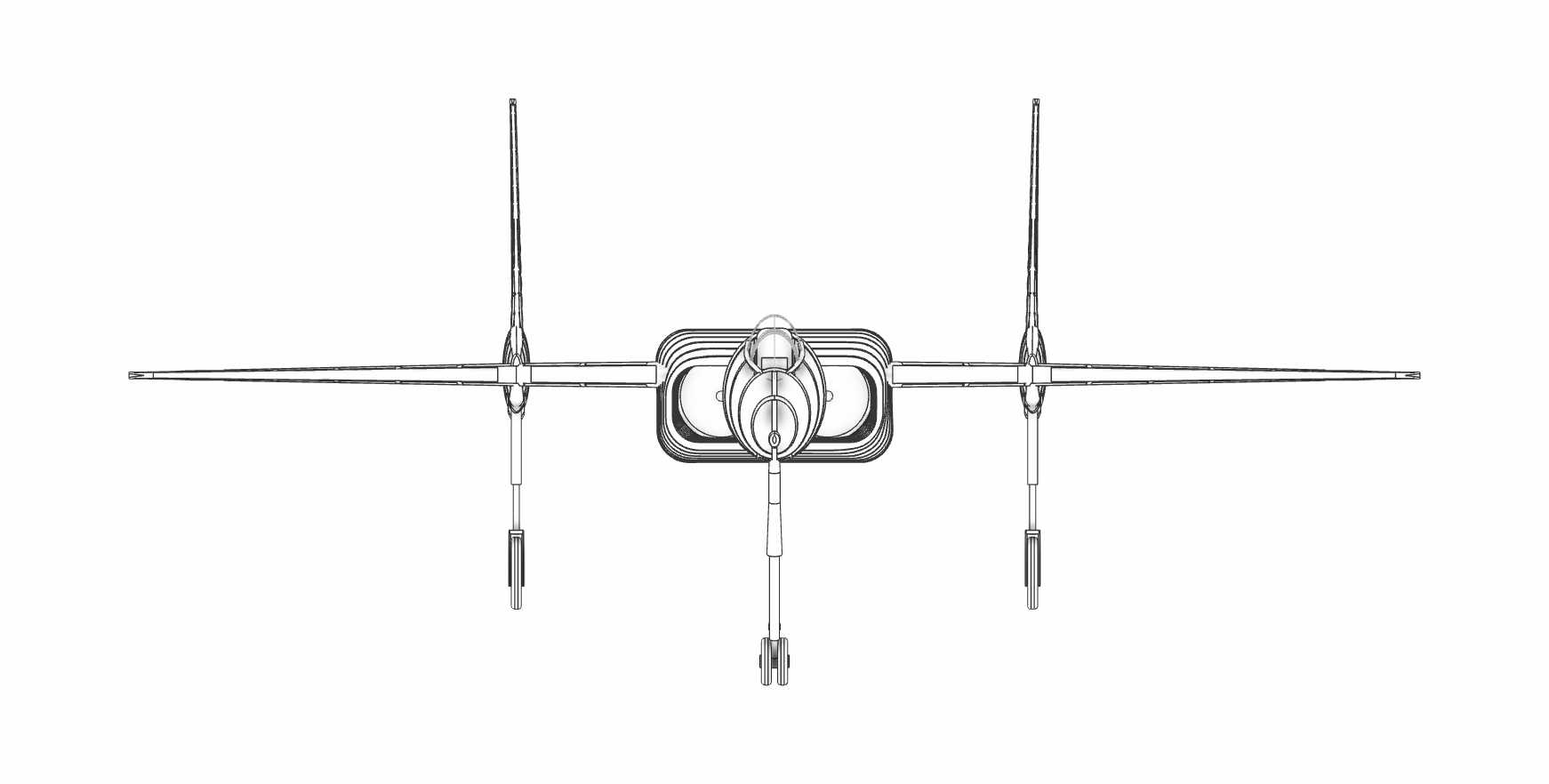

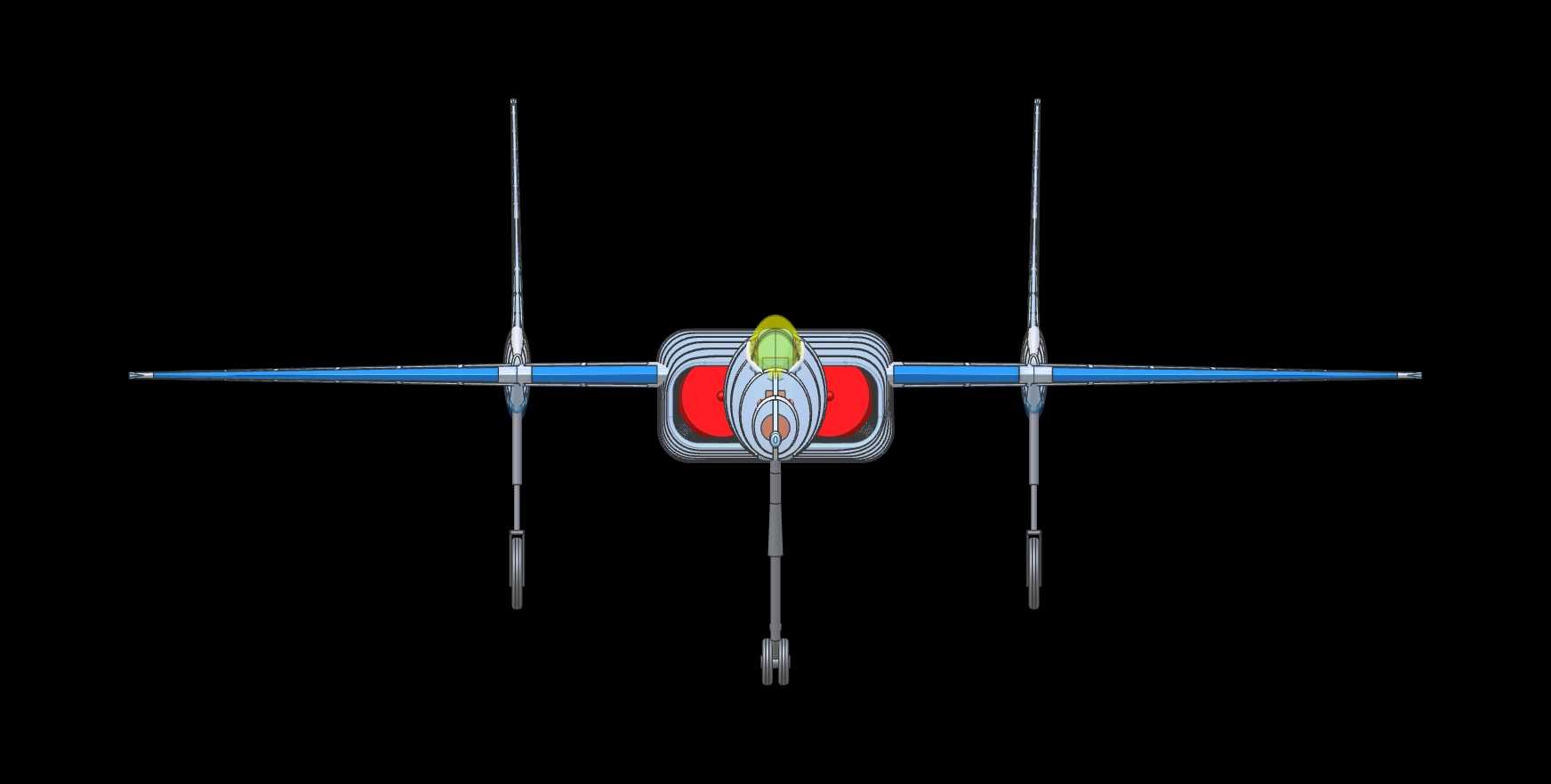

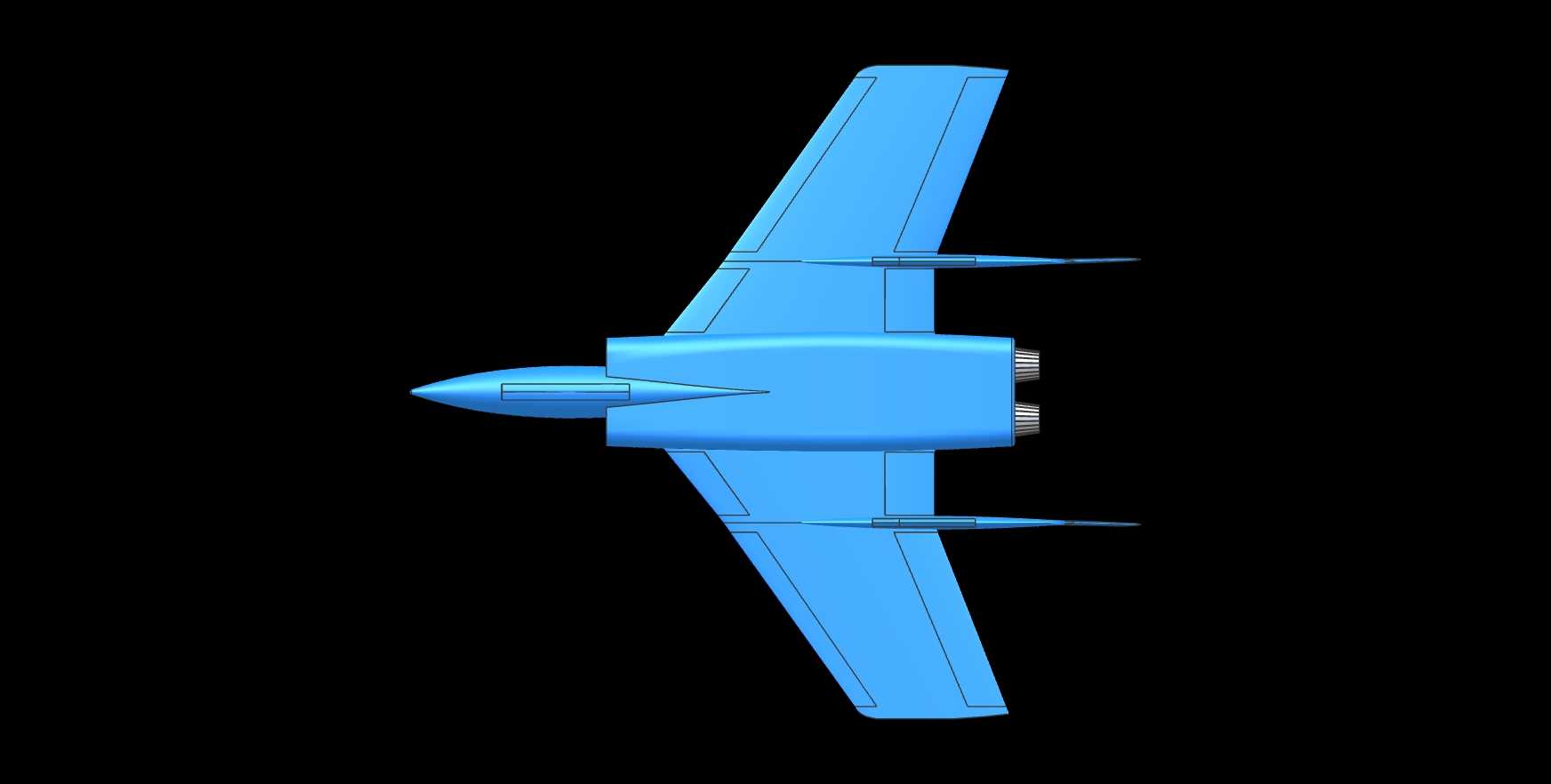

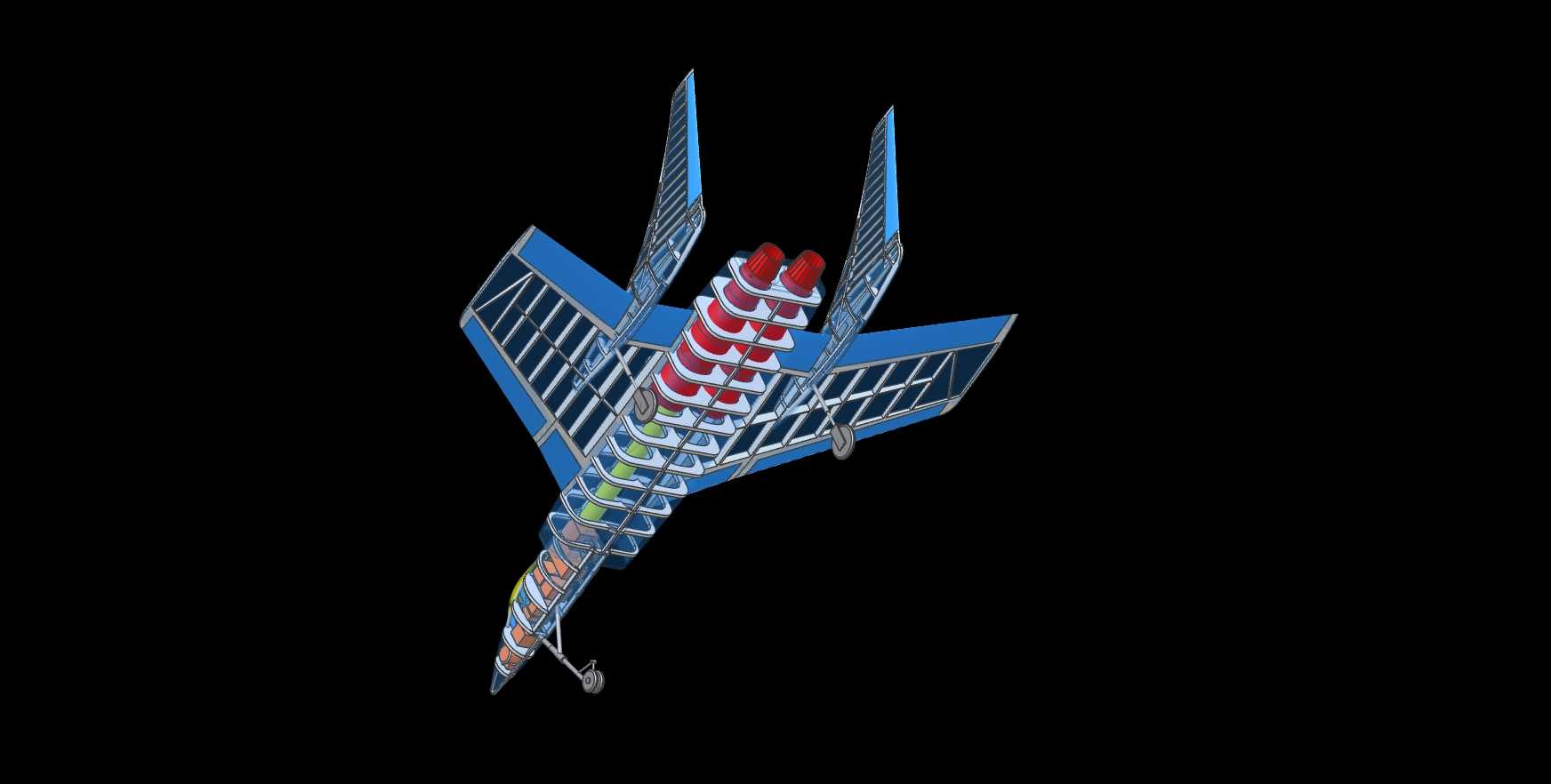

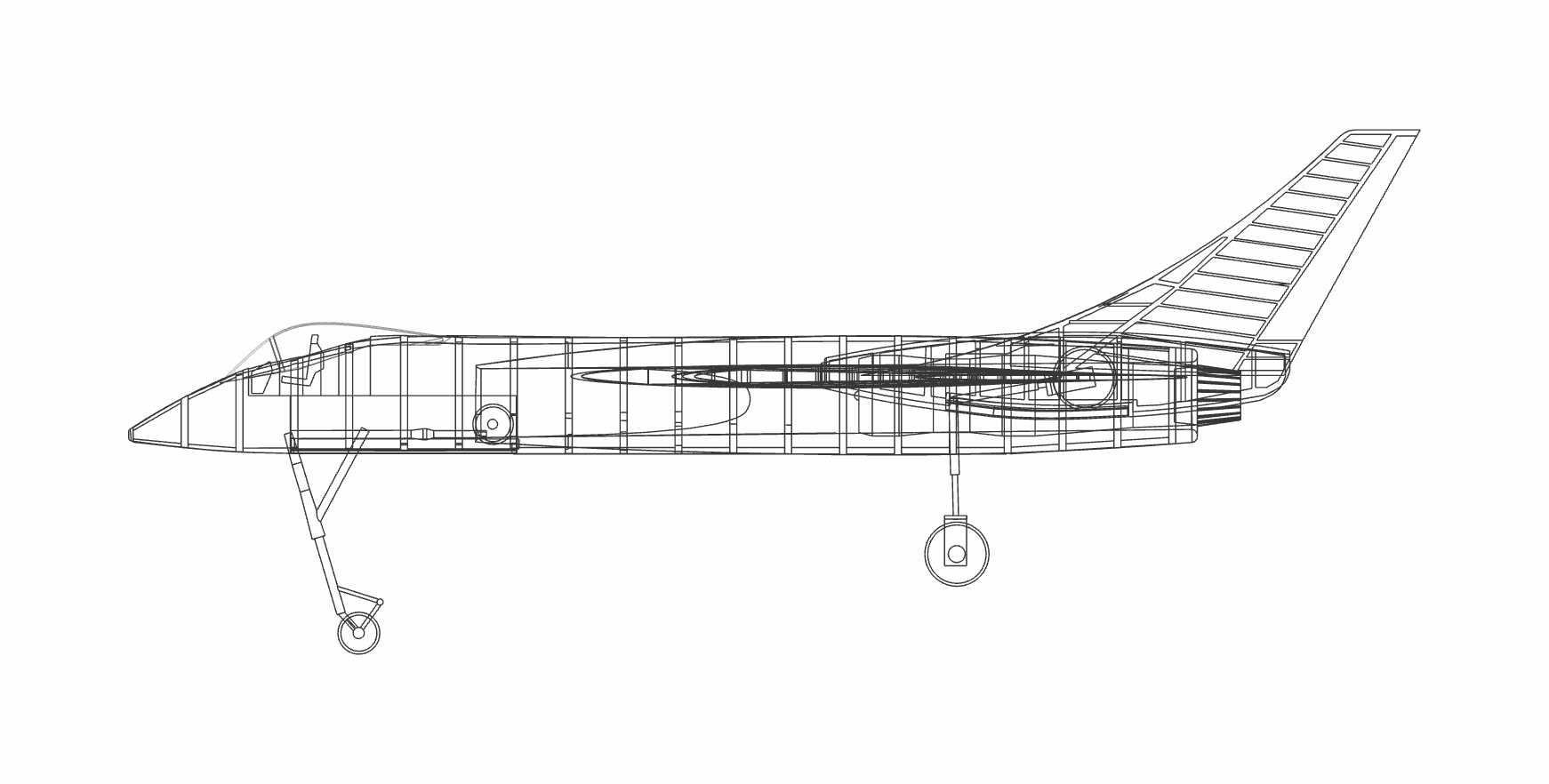

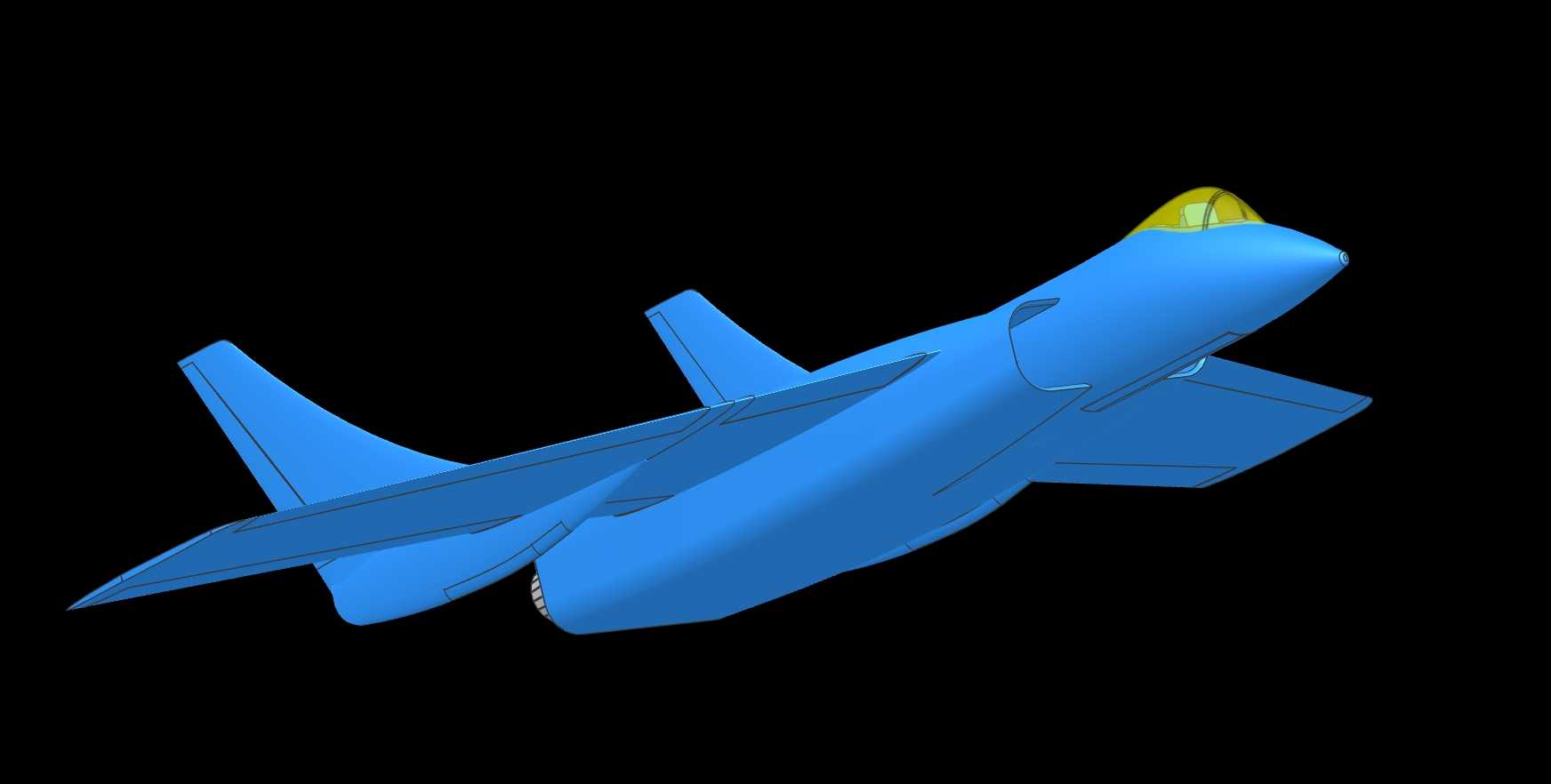

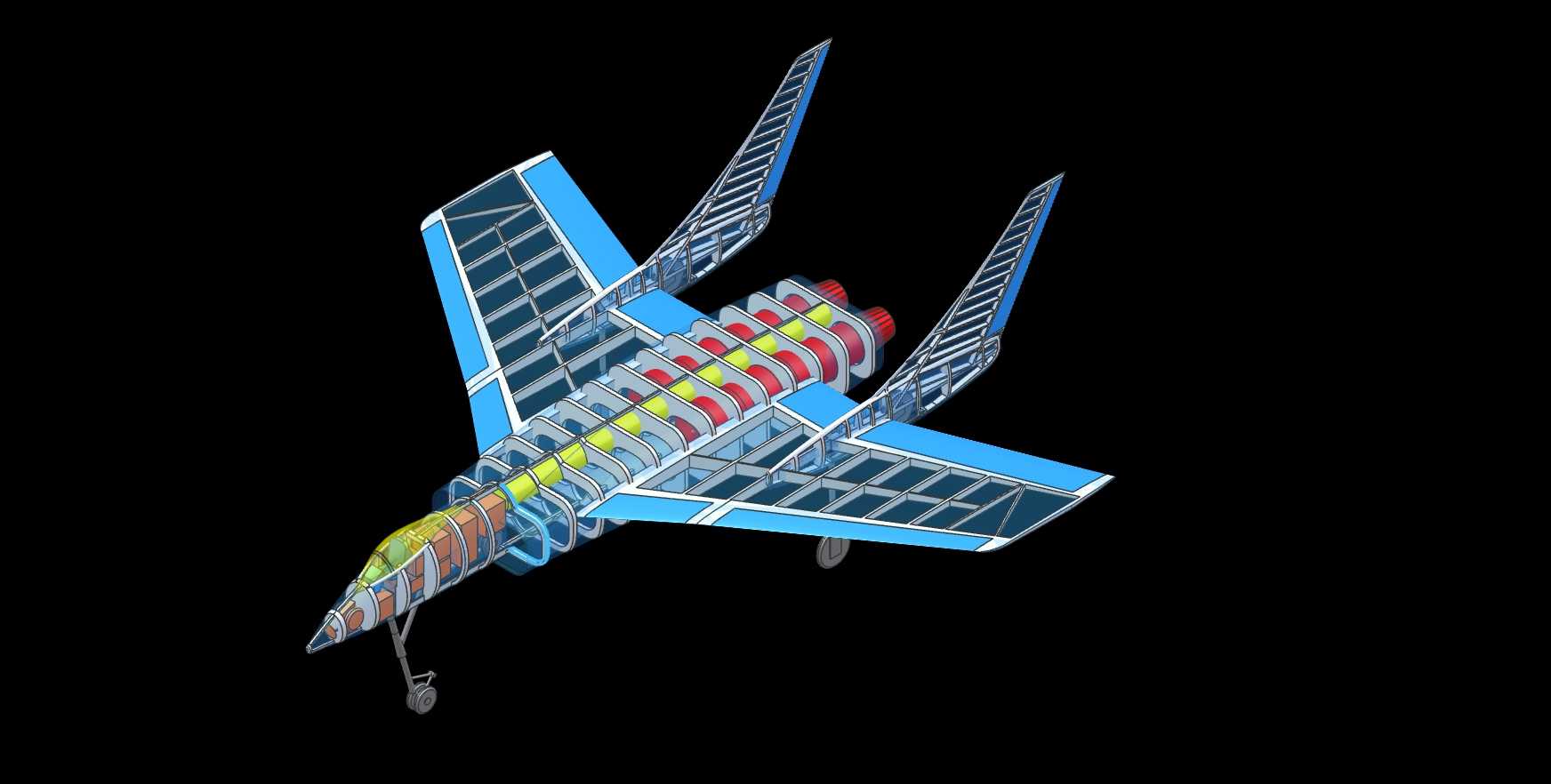

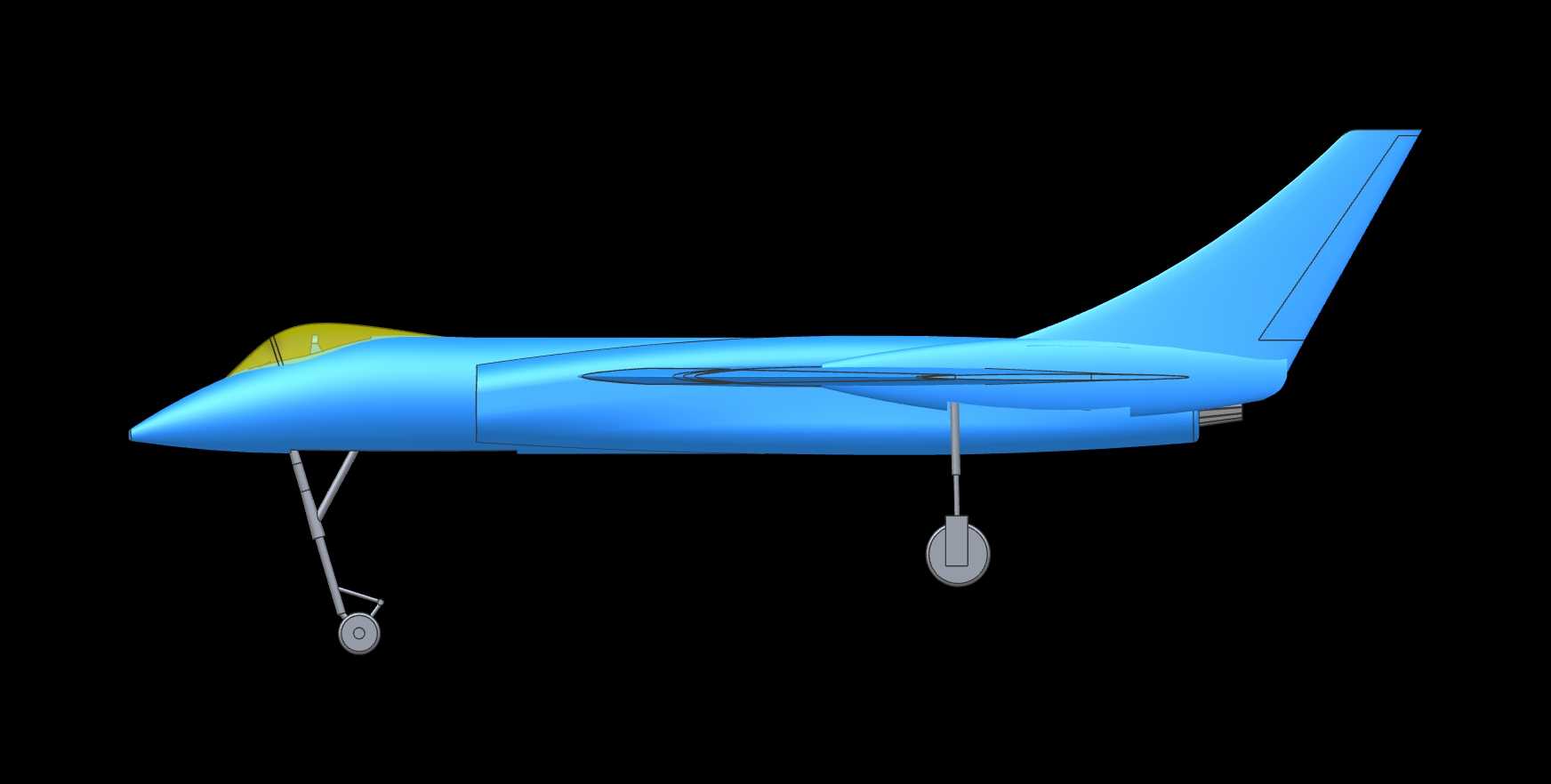

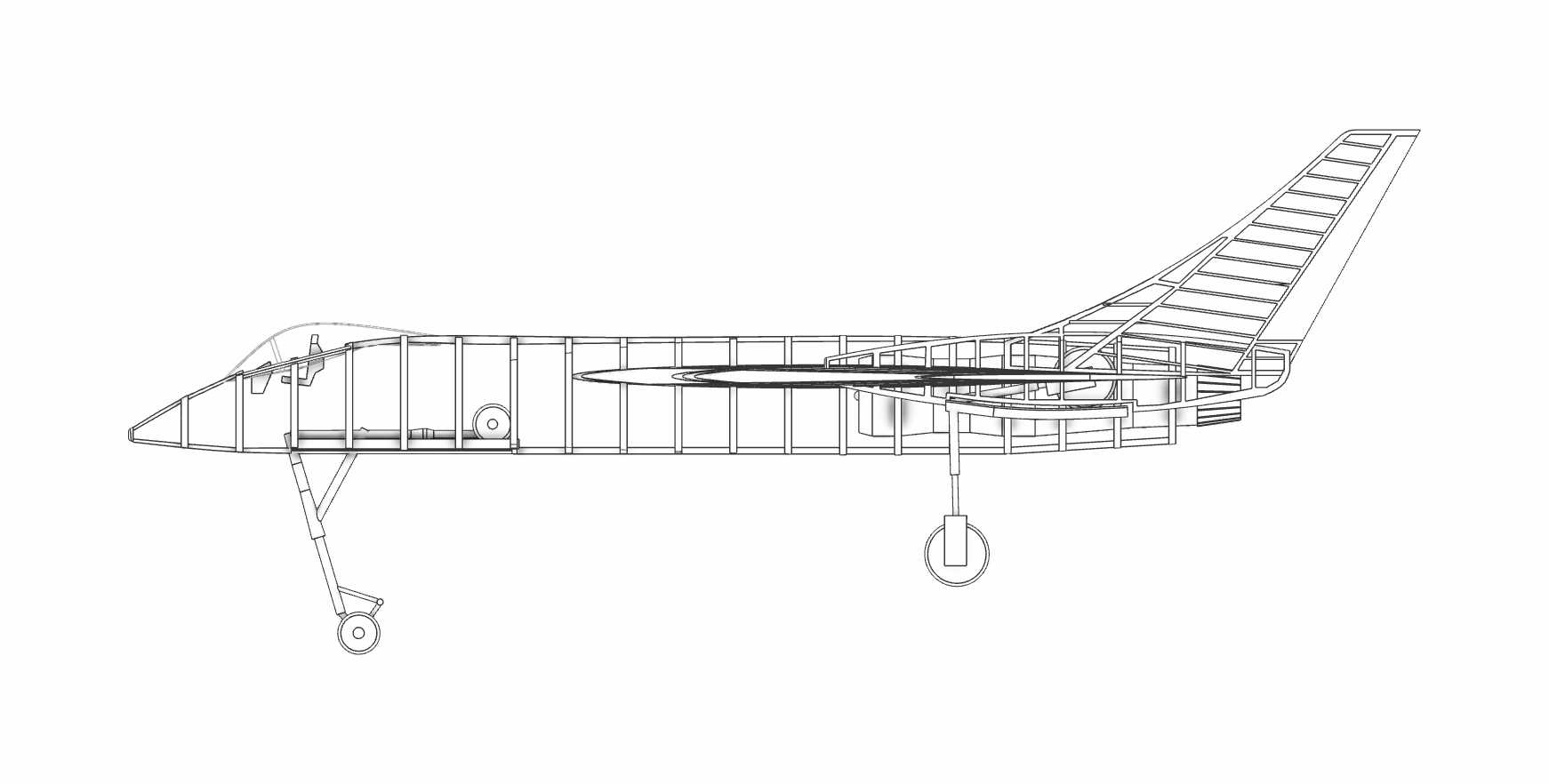

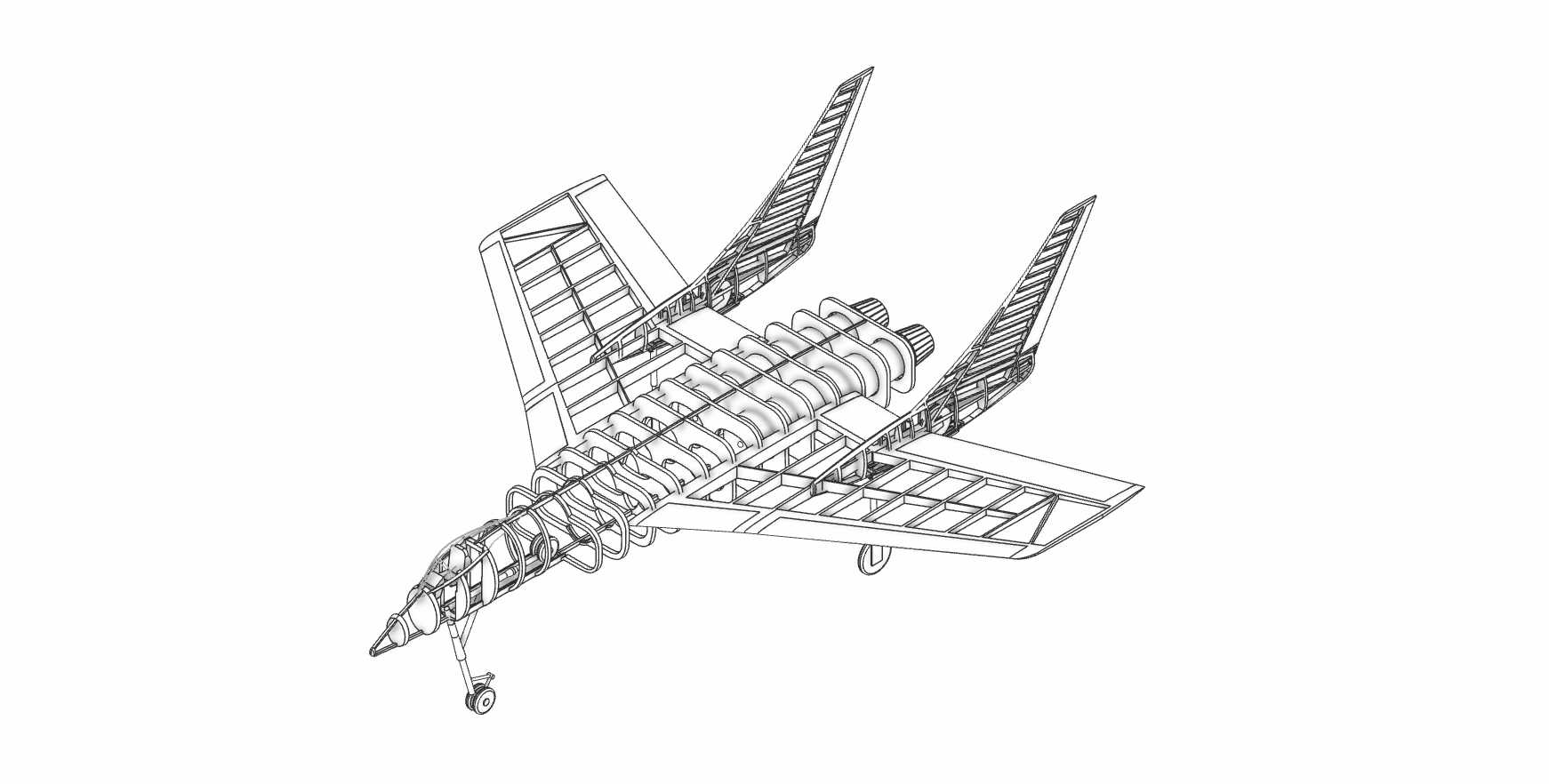

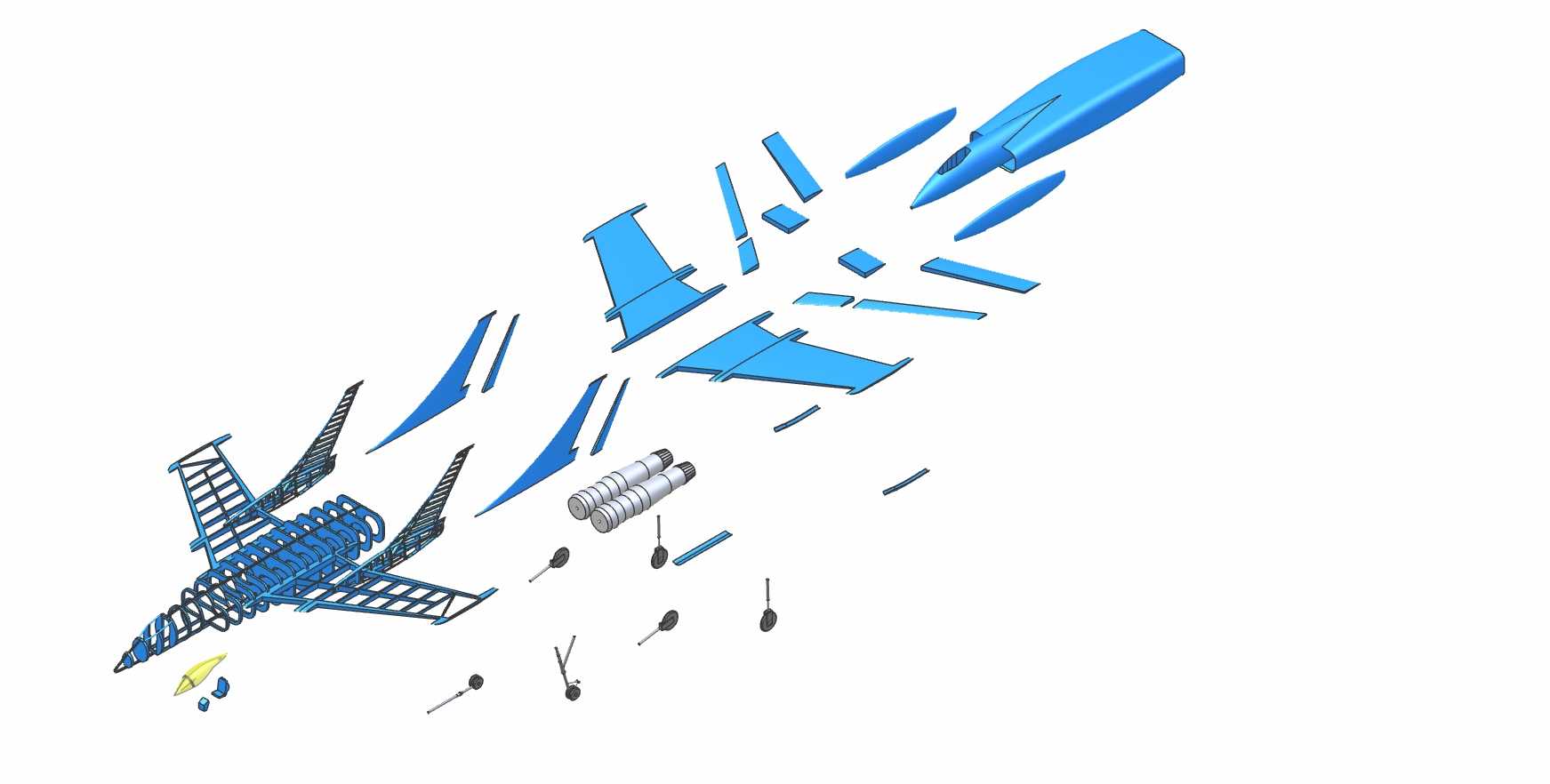

该舰载战斗机装配模型围绕早期喷气式舰载机的起降特性展开结构设计，整体气动布局适配航母甲板的短距起降需求，机身主体采用半硬壳式承力结构，机翼选用大后掠角无平尾布局，在低速着舰阶段可通过翼面偏转提供足够升力，同时避免尾喷流对航母甲板人员与设施的灼烧影响。机身前部设置一体化水泡式座舱，座舱盖采用曲面成型设计，可为飞行员提供前向15度下视视野，满足着舰阶段的甲板观察需求，座舱后部依次布置航电设备舱、燃油储舱与发动机安装舱，双发布局沿机身中轴线对称布置，喷口延伸至机身尾部末端，机身尾部下方设置可收放式尾撬结构，用于避免大仰角着舰时机尾擦碰甲板造成结构损伤。起落架系统采用前三点式布局，前起落架布置在座舱后下方，采用双轮结构适配甲板弹射牵引需求，主起落架安装在机翼根部承力框位置，单支柱配单轮设计，收起后可完全收纳至机翼与机身的预留舱段内，不会对翼面气动外形造成额外干扰。机翼部分设置全翼展前缘缝翼与后缘襟翼，低速起降阶段缝翼与襟翼协同偏转，可将机翼失速迎角提升至22度以上，同时降低着舰进近速度，机翼外段设置可折叠机构，折叠后整机横向占用尺寸可缩减40%以上，满足航母机库的高密度停放需求。尾翼部分采用大面积垂尾设计，垂尾后缘设置方向舵，可在单发停车的故障状态下提供足够的航向配平力矩，保证战机能够安全返航。建模过程中参考公开的三视图轮廓进行比例缩放校准，各部件之间的装配间隙按照实际舰载机的维护需求预留，机身口盖位置均对应内部设备的维护口设置，可直接用于航模改装参考、航空科普教学演示，也可作为早期喷气式战机气动布局研究的辅助参考模型，帮助设计人员理解无尾布局舰载机的结构布置逻辑与气动设计取舍。
