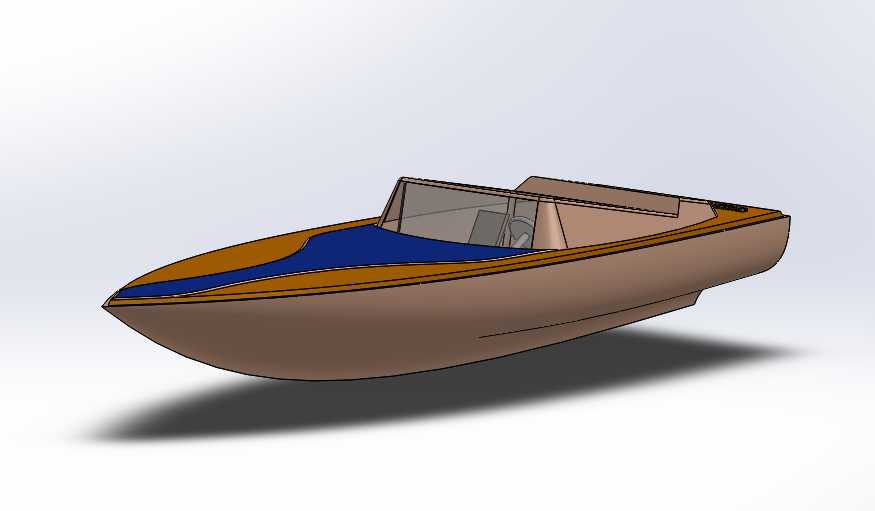

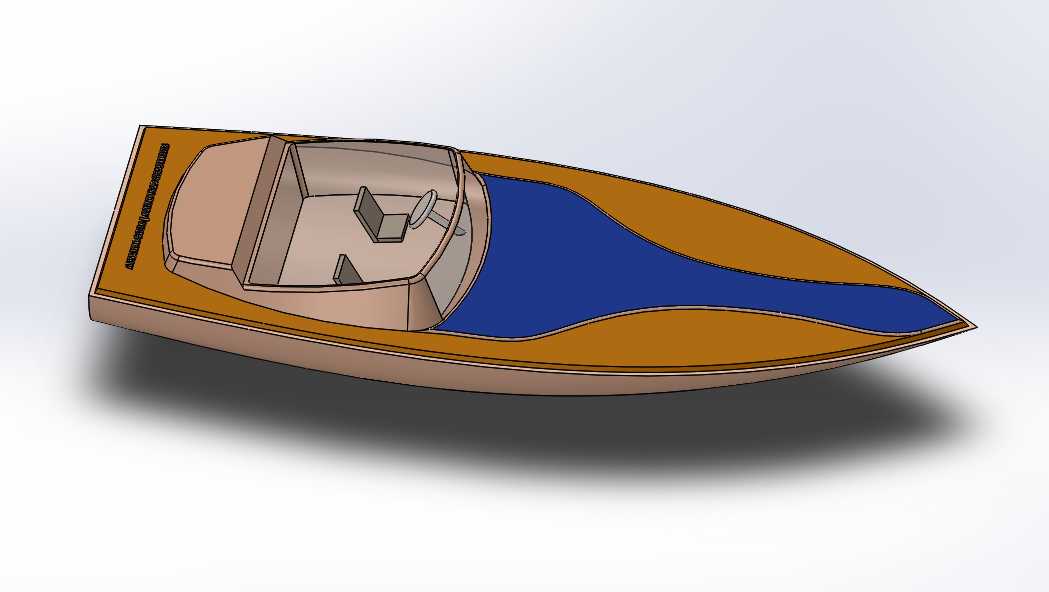

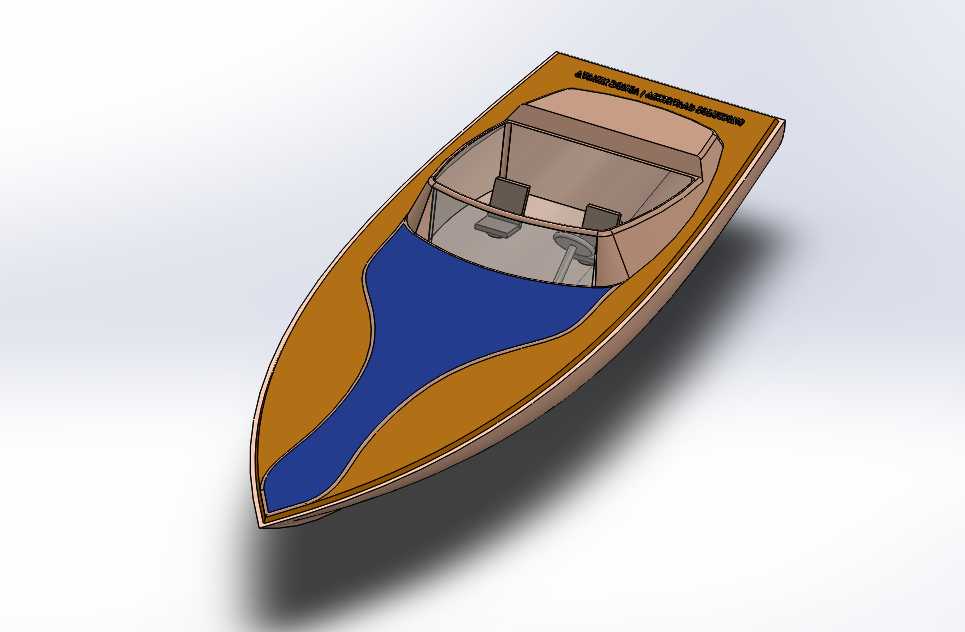

小型休闲运动快艇外观结构三维设计

　　这款小型休闲快艇的三维结构设计，主要面向近岸休闲垂钓、短途水上观光、私人水上运动等场景，适配内陆湖泊、平缓河道、近岸浅海区域的使用需求，整体设计优先兼顾低速行驶稳定性与驾乘空间的实用性，没有过度追求竞速属性，更偏向民用休闲场景的日常使用。从结构设计思路来看，船体采用典型的V型底滑行艇线型，艏部做了适度的上翘设计，能够在低速航行时有效破开表层浪涌，减少行驶过程中的浪花飞溅对驾乘区域的影响，船体两侧的舷弧从艏部向艉部平缓过渡，既保证了艏部的干舷高度提升抗浪性能，也让艉部区域的登乘高度控制在合理范围，方便人员上下船与临时停靠时的操作。船体上层的驾驶区域采用半开放式设计，前挡风玻璃为整体倾斜式曲面结构，安装角度经过反复调整，

　　能够在行驶过程中引导气流向上导流，减少高速行驶时正面气流对驾乘人员的直吹，同时挡风玻璃的下沿与船体甲板的衔接处做了一体化的密封结构设计，避免航行时溅起的水渗入驾驶舱内部。驾驶舱内部预留了双人驾乘的座椅安装位置，操控台区域在三维建模阶段就预留了舵机、仪表、油门操控机构的安装空位，所有安装孔位的边界尺寸都按照通用船用配件的标准尺寸做了适配，后续实物生产时可以直接选用市售的标准船用操控配件，不需要额外做结构改型。船体的舱室布局上，驾驶舱后方预留了小型储物舱的空间，可以存放救生衣、垂钓装备、随身物品等，储物舱的舱盖做了下沉式的密封边框设计，能够避免航行时的溅水进入舱内浸湿存放的物品。船体外壳的建模过程中，对曲面的顺滑度做了重点处理，

　　所有曲面衔接处都做了G2连续的过渡，既能够减少航行时的水流阻力，也能降低后续实物生产时外壳打磨、喷涂的加工难度。船体的整体尺寸控制在小型拖运挂车的承载边界范围内，宽度没有超过公路运输的限宽要求，长度适配普通家用车加拖车架的拖运能力，不需要额外办理特殊运输手续就可以通过公路转运到不同的水域使用。船体底部的结构设计中，预留了舷内外机的安装基座位置，基座的加强筋结构在建模阶段就和船体外壳做了一体化的布局，能够有效分散动力系统运行时产生的振动，避免长期使用后出现结构疲劳开裂的问题，同时船体两侧预留了防撞条的安装槽位，方便后续加装橡胶防撞条，减少靠岸时碰撞对船体外壳的损伤。
