直升机旋翼桨叶连接固定架结构设计

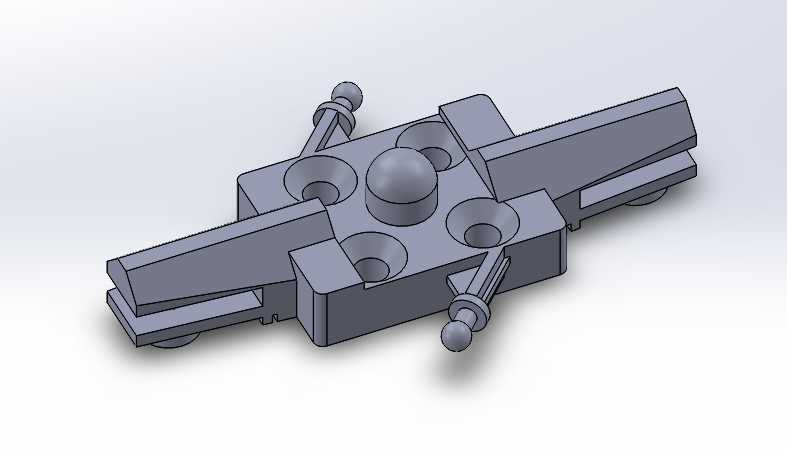

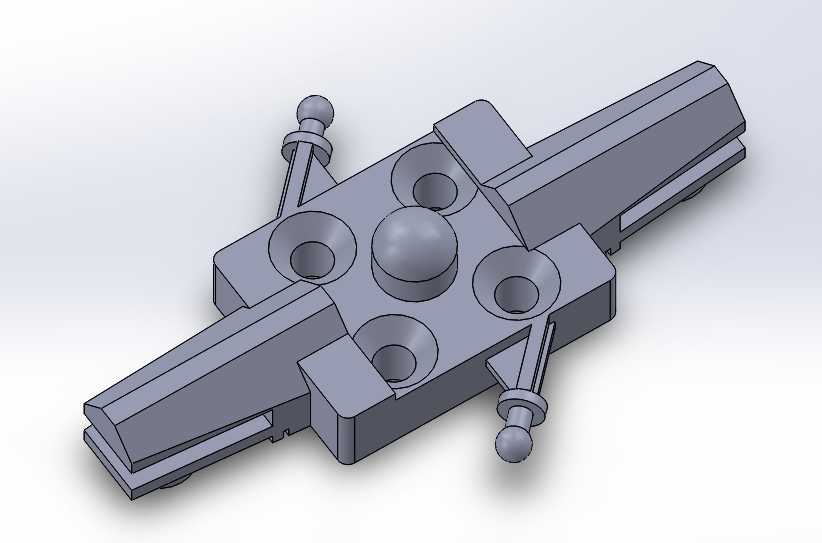

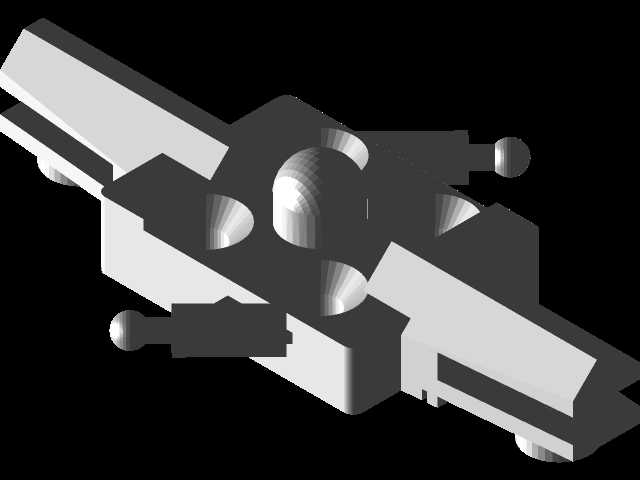

该零件作为直升机旋翼系统的核心连接构件，承担着将桨叶载荷传递至主旋翼毂的关键作用，在实际飞行场景中，需要持续承受桨叶旋转产生的离心力、挥舞交变载荷以及机动飞行时的附加力矩，其结构可靠性直接决定旋翼系统的运行安全。从结构设计逻辑来看，主体采用对称式布局，中心设置的球形凸台是与旋翼毂铰接的核心配合面，用于实现桨叶的挥舞、摆振自由度铰接，球面的加工精度直接影响铰接副的摩擦损耗与运动灵活性，设计时需严格控制球面的轮廓度与表面粗糙度，避免交变载荷下出现应力集中。四个周向均布的沉孔为桨叶夹块的安装定位孔，孔位的位置度公差需控制在极小范围内，保证两侧桨叶安装后旋转动平衡满足要求，避免飞行过程中出现异常振动。两侧延伸的楔形夹装槽用于夹紧桨叶根部，槽内的定位台阶可限制桨叶的轴向窜动，夹装面设计有细微的防滑纹理结构，增大与桨叶根部的接触摩擦力，抵消高速旋转产生的巨大离心力，防止桨叶脱出。两侧伸出的带球形端头的连杆轴，用于连接变距拉杆，传递自动倾斜器的变距操纵力，实现桨叶桨距的动态调整，端头的球形结构可补偿操纵过程中的角度偏差，避免运动卡滞。从安装边界来看，该零件整体为对称式块状结构，安装时需保证中心球头与旋翼毂铰接座的配合间隙在设计范围内，四个安装孔需与夹块采用铰制孔螺栓连接，保证连接刚度，两侧变距连杆轴的球头需与拉杆端关节轴承灵活配合，无卡滞现象。在实际装配调试中，需对配对安装的两个桨叶架进行重量配平，将重量差控制在允许范围内，降低旋翼旋转时的不平衡载荷。该结构在设计时充分考虑了载荷传递路径，所有受力部位均做了圆角过渡处理，避免应力集中，整体采用高强度铝合金加工成型，在保证结构强度的同时尽可能降低自重，减少旋翼系统的旋转惯量，提升直升机的操纵响应速度。夹装槽的深度与宽度尺寸需与对应型号的桨叶根部尺寸精准匹配，安装时需按照规定扭矩拧紧夹装螺栓，保证夹紧力均匀分布，避免局部应力过大导致桨叶根部或架体出现疲劳损伤。
