空调水系统65毫米Y型过滤装置结构

　　在商用及民用中央空调水系统的管路布设中，管路内的焊渣、锈蚀颗粒、密封带残段等固体杂质会随循环水流动，一旦进入换热器盘管、水泵叶轮、温控阀等精密部件，极易造成流道堵塞、部件磨损卡涩，直接影响整个空调系统的换热效率与运行稳定性，Y型过滤装置正是承担这类管路杂质拦截功能的核心配件。这款通径65毫米的Y型过滤器，采用法兰式连接结构，两端法兰的螺栓孔位、密封面尺寸完全适配同通径的循环水管道安装要求，安装时无需额外加工转接件，可直接串接在水泵入口、换热设备进水端等关键节点的管路上，安装角度需保证滤筒的斜向排污段朝向便于拆洗的方位，同时预留足够的滤网抽出操作空间，避免后期维护时与周边管线、支吊架产生干涉。整体结构采用Y型斜置滤腔设计，

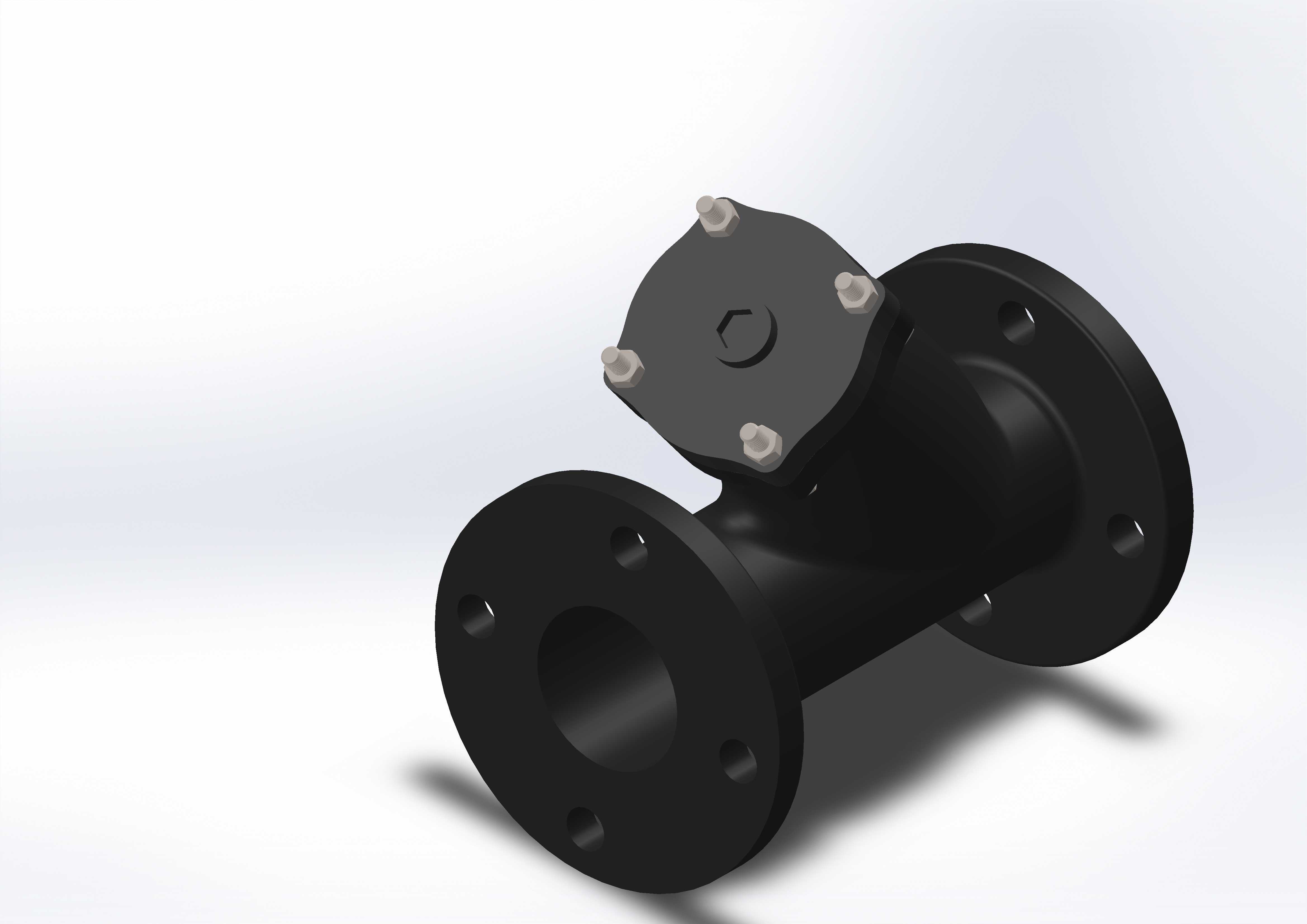

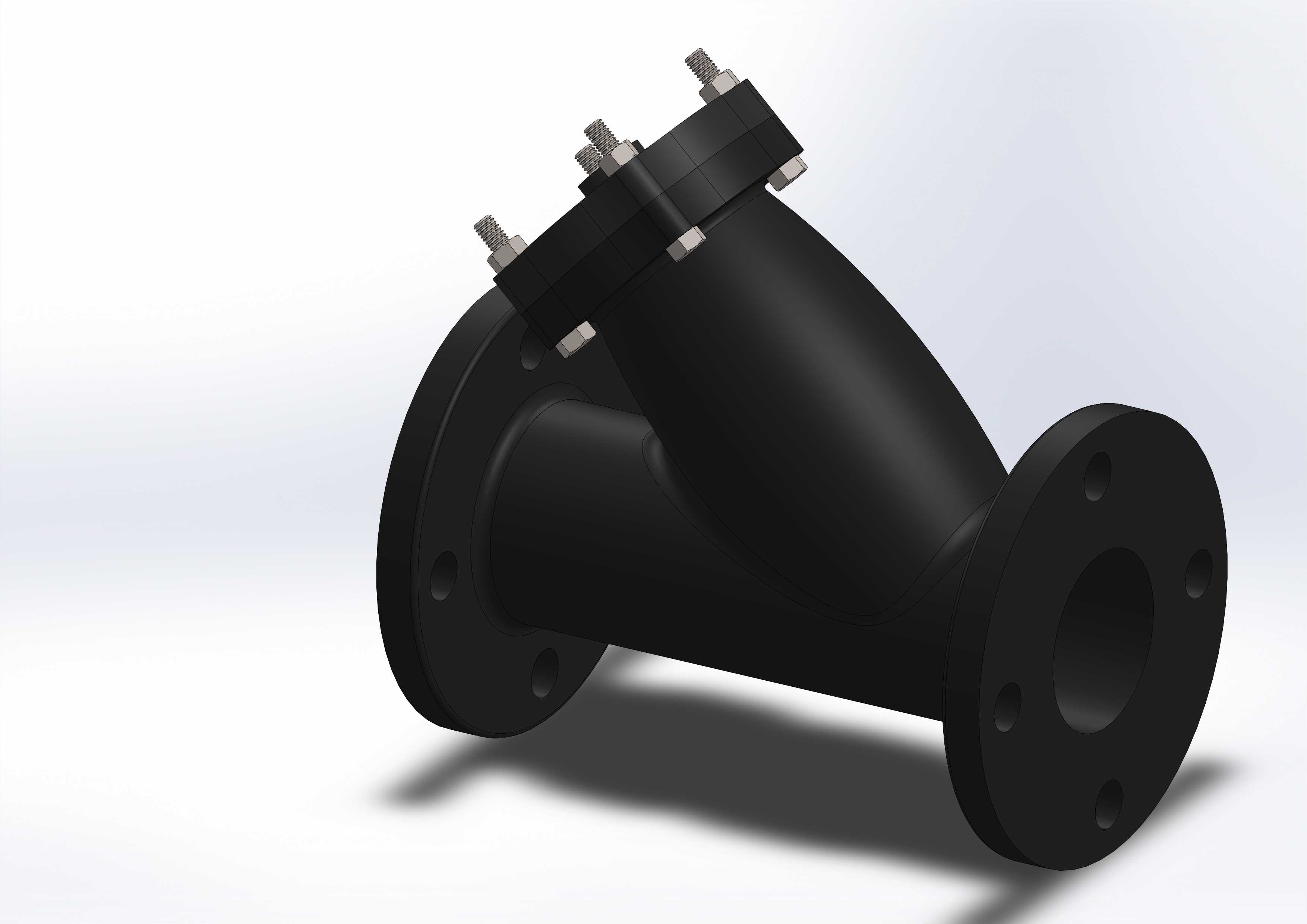

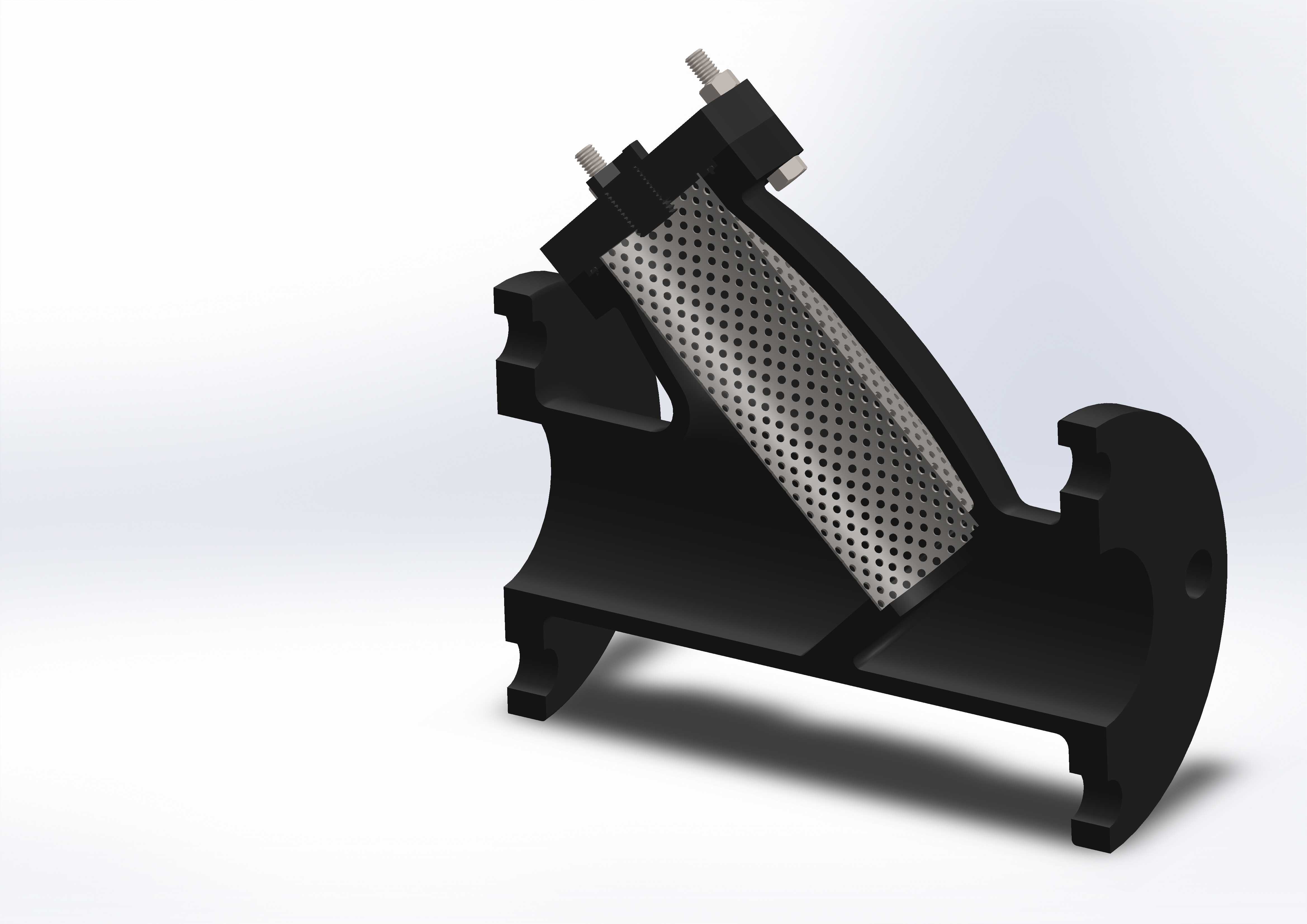

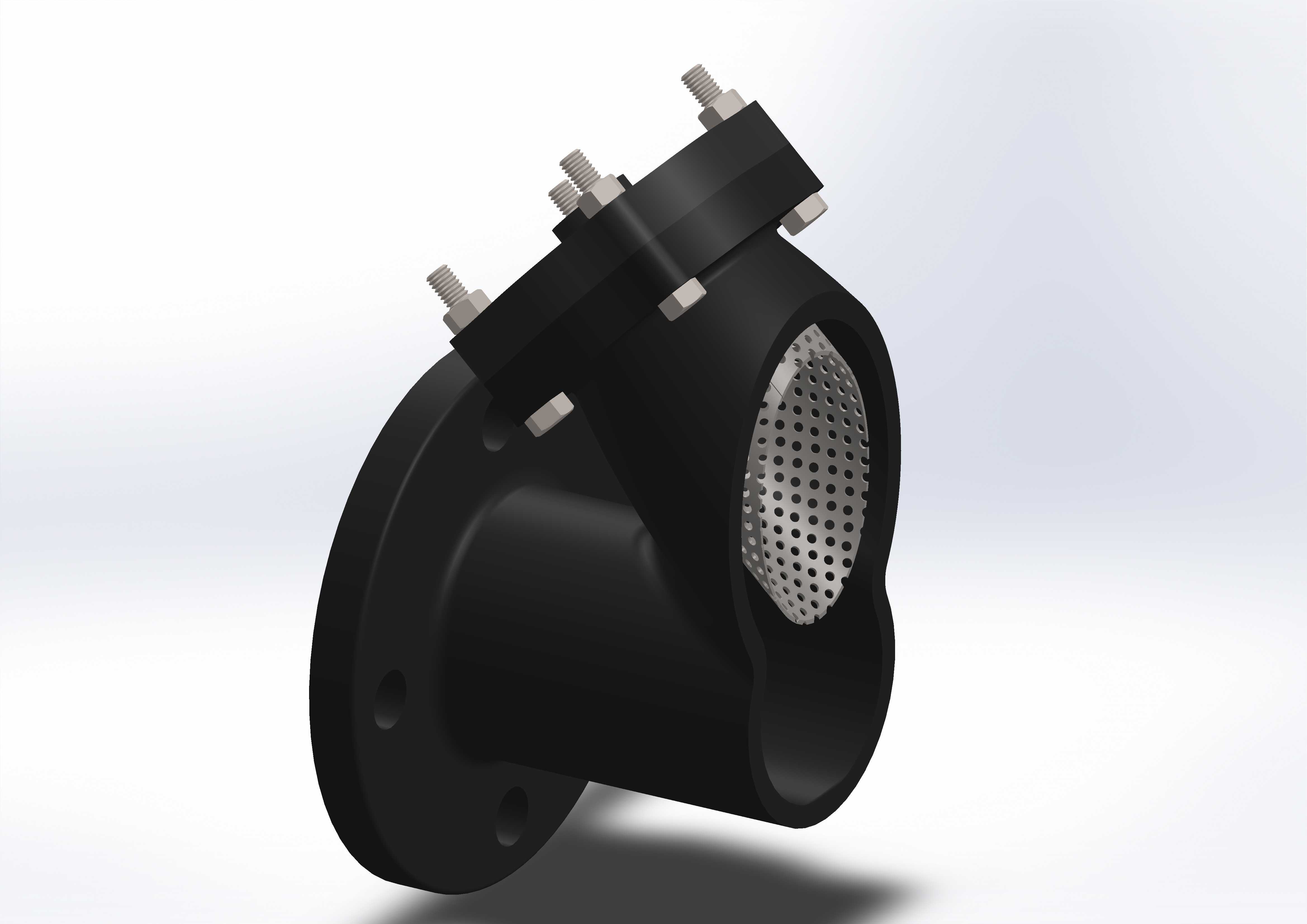

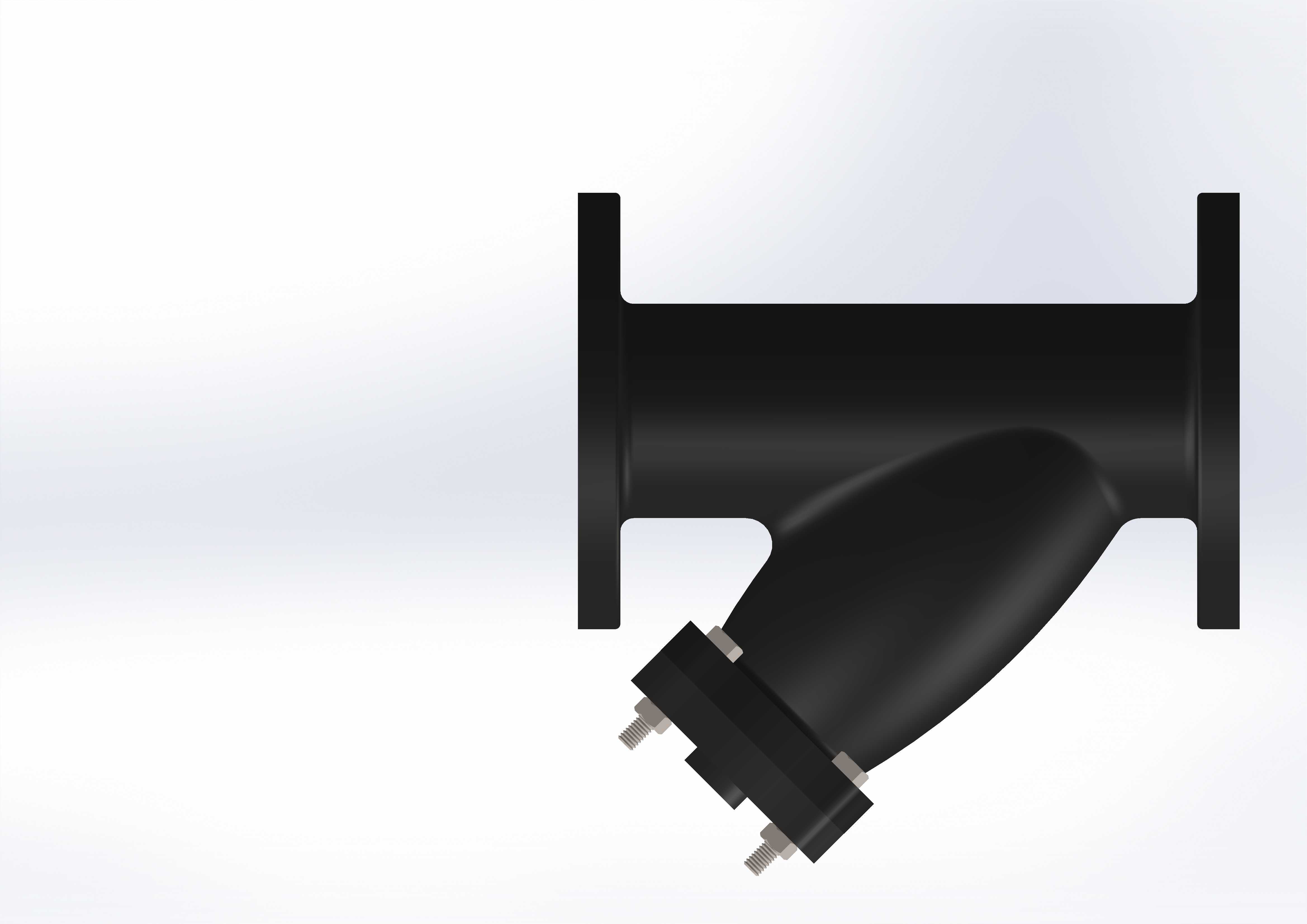

　　相较于直通式过滤结构，流体在经过滤腔时的流向折角更小，运行过程中的局部流阻更低，能有效降低循环水泵的额外扬程损耗。滤筒采用冲孔网板加支撑骨架的结构形式，均匀分布的冲孔可在保证通流面积的前提下，拦截粒径大于网孔的固体杂质，被拦截的杂质会自然沉降到斜置滤腔的底部段，不会长期附着在滤网表面造成通流面积快速衰减，日常维护时只需拆下滤腔端盖的紧固螺栓，即可抽出滤筒进行冲洗清理，无需将整个阀体从管路上切割拆卸，能大幅缩短运维停机时间。建模过程中对法兰密封面的水线结构、滤筒与腔体内壁的配合间隙、端盖螺栓的预紧行程都做了精准还原，可直接用于管路系统的装配干涉校验、支吊架载荷计算，也能作为同类型过滤产品结构优化的参考原型，帮助设计人员快速完成管路辅件的选型匹配与布局调整。
