爱德华兹EMF20油雾过滤装置结构

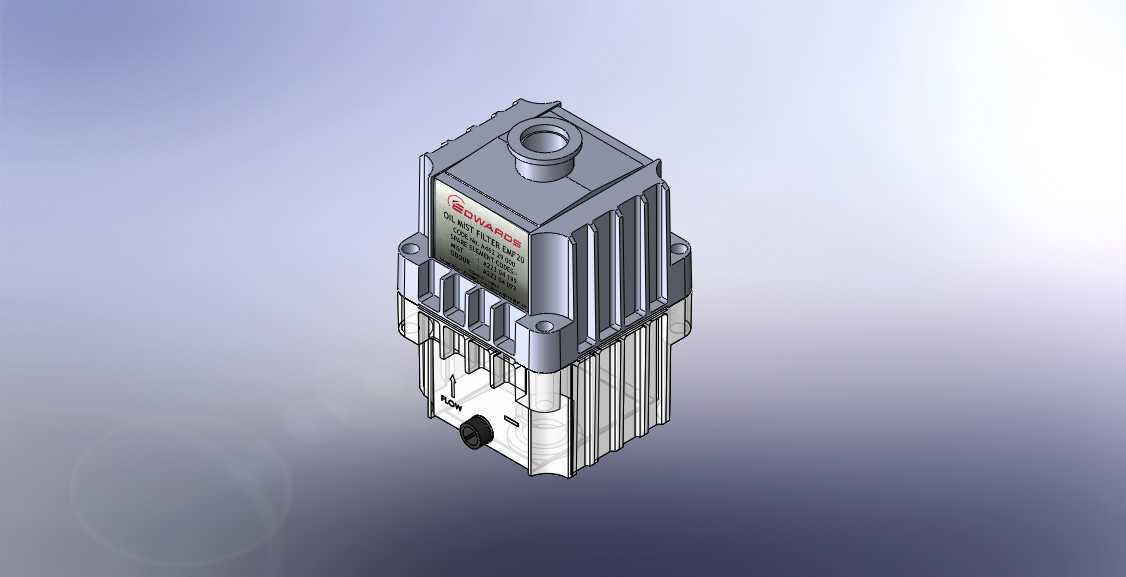

　　这款油雾过滤装置主要配套真空泵类设备使用，在真空获取工况中，泵体运行过程中会携带泵油形成油雾随排气端排出，若直接排放不仅会造成车间油气污染，附着在设备表面形成难以清理的油垢，还会持续损耗真空泵油，增加运维物料成本，该装置就是针对这一痛点设计的排气端处理部件。从结构设计来看，整体采用立式紧凑布局，顶部设置同轴进气接口，可直接与真空泵排气口对接，减少外接管路的弯折损耗，侧面预留的安装固定位可直接通过螺栓锁紧在泵体侧方或者就近的安装支架上，不需要额外占用过大的安装空间，适配中小型真空泵的安装边界。装置主体分为上下两个功能腔室，上部为导流沉降腔，内部设置折流结构，携带油雾的排气进入腔室后首先通过折流板改变流向，

　　大粒径的油滴在惯性作用下碰撞附着在腔壁上，顺着内壁的导流槽汇集到下部的集液区域，下部腔室填充专用过滤介质，经过初步沉降的气流穿过滤芯时，剩余的细微油雾颗粒被滤材拦截吸附，聚结形成的油滴同样回流到集液区，经过净化的气体从装置预设的排气通道排出，拦截回收的泵油可通过底部的回流结构重新送回泵腔，实现泵油的循环利用，降低油耗。外形设计上采用带加强筋的壳体结构，既能够承受排气端的脉冲压力，又能通过筋条提升壳体散热效率，避免长时间运行时腔体内温度过高加速滤材老化，底部设置的液位观察结构可直观查看集液状态，方便运维人员判断是否需要进行维护操作。在实际应用场景中，这类装置广泛适配实验室真空系统、工业真空镀膜、电子元器件真空封装、

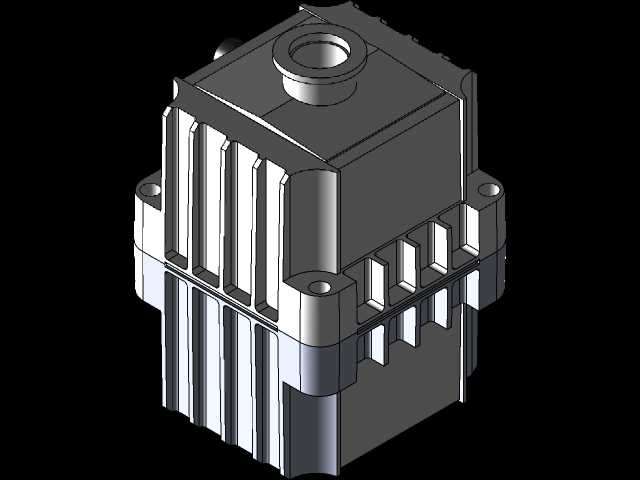

　　真空吸附搬运等配套有油式真空泵的工位，不同工况下可根据泵的抽速匹配对应规格的型号，EMF20规格对应适配抽速在20立方米每小时级别的真空泵，安装时需要注意进气方向与装置上标注的流向标识一致，避免反向安装导致过滤失效或者油液倒灌，接口处采用标准管螺纹连接，配合密封垫可保证排气无泄漏，整体结构没有易损的运动部件，日常维护仅需定期更换滤芯、清理集液腔即可，运维难度较低。建模过程中还原了壳体的拔模角度、安装孔位的位置公差、接口的尺寸精度，可直接用于真空系统的管路布局干涉检查，也可作为同类过滤产品结构设计的参考样本，帮助设计人员快速掌握立式油雾过滤器的腔体分隔、流道设计、安装固定的典型结构方案。
