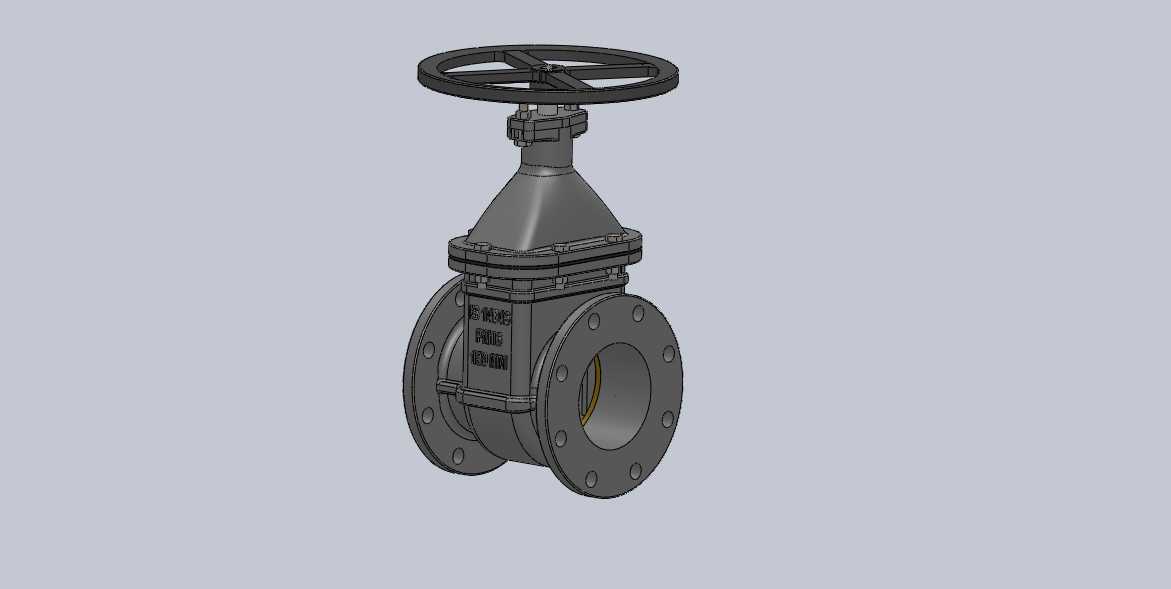

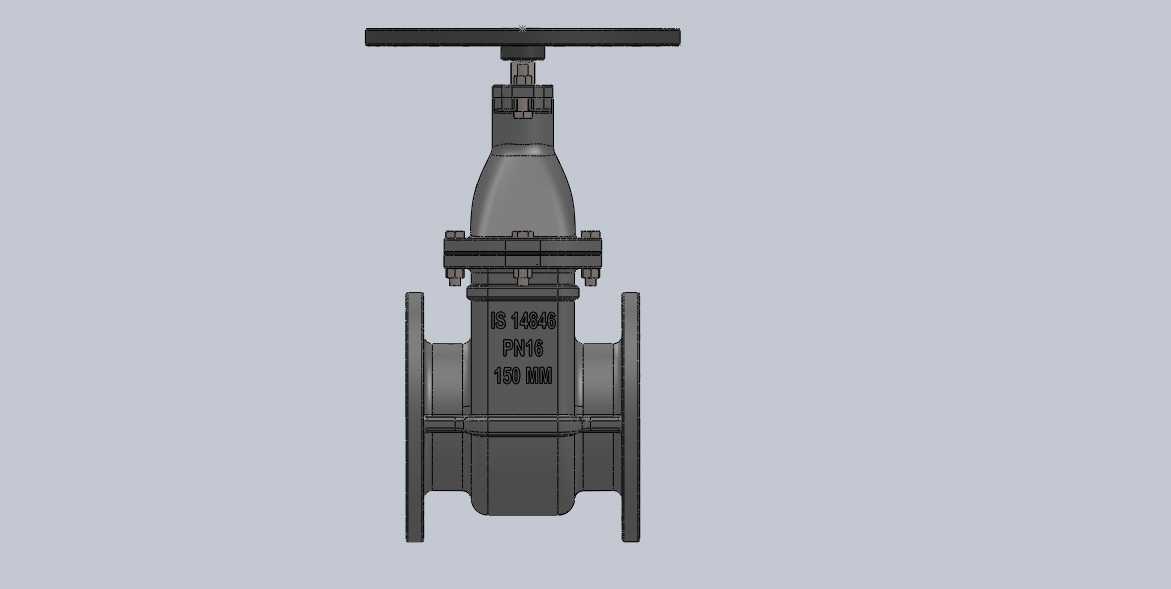

大口径法兰连接暗杆式闸阀结构设计

　　这款6英寸规格的闸阀，核心应用场景集中在市政给排水主管网、工业循环水系统、中低压流体输送管线上，作为管路截断类核心部件，它的核心作用是在管线检修、支路切换、故障隔离时实现介质的完全截流，正常工况下不做节流调节使用，避免闸板长期受介质冲蚀导致密封面磨损泄漏。从结构设计来看，它采用暗杆式结构设计，阀杆只做旋转运动不随闸板上下升降，相比明杆闸阀能有效压缩安装占用的轴向空间，尤其适合井下、管廊这类竖向安装空间受限的布设场景，手轮操作端的高度不会随阀门启闭发生变化，日常巡检时不需要额外预留阀杆伸出的安全操作距离。阀体两端采用法兰连接结构，法兰密封面的加工精度、螺栓孔的节圆尺寸完全适配同压力等级的国标管路法兰，

　　现场安装时只需要匹配对应压力等级的密封垫片，按对角顺序紧固螺栓即可完成装配，不需要现场做焊接处理，大幅降低现场施工的动火作业风险，也方便后期运维时的拆卸更换。阀体中部的中法兰采用螺栓紧固连接结构，中腔密封采用成型填料密封，能在额定压力范围内保证阀腔不会出现外漏，阀杆与阀盖的配合位置设置多级填料密封结构，可在长期带压工况下避免介质沿阀杆间隙渗漏。闸板采用整体式楔式密封结构，密封面堆焊硬质合金层，能耐受常规水介质、弱腐蚀性流体的长期冲蚀，启闭过程中闸板沿阀体内侧的导向槽做直线升降运动，不会出现闸板偏移卡涩的问题，手轮通过阀杆螺母将旋转力矩转化为闸板的直线推力，操作力矩经过优化匹配，现场操作人员不需要借助加力杆即可完成全行程启闭。

　　从安装边界来看，这款阀门的结构长度、法兰外径、螺栓孔数量及孔径均符合对应通径压力等级的通用阀门安装尺寸规范，可直接替换同参数的老旧闸阀，不需要对原有管线做切割改道，阀体底部设置的排污螺塞可在管线检修时排出阀腔底部沉积的泥沙、焊渣等杂质，避免杂质长期堆积在阀腔底部影响闸板的密封贴合效果。在实际选型应用中，这类大口径闸阀通常安装在管线的主干节点位置，设计时充分考虑了长期带压工况下的结构强度，阀体壁厚经过强度校核，可承受额定压力下的水锤冲击，不会出现阀体变形开裂的问题，顶部的手轮采用防滑结构设计，即使在潮湿的井下作业环境，操作人员佩戴劳保手套也能稳定施力，不会出现打滑脱手的情况。
