精密注液定量Dopag控制阀结构设计

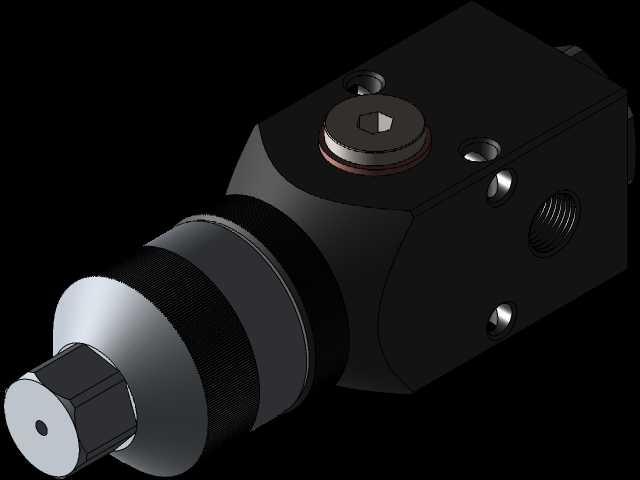

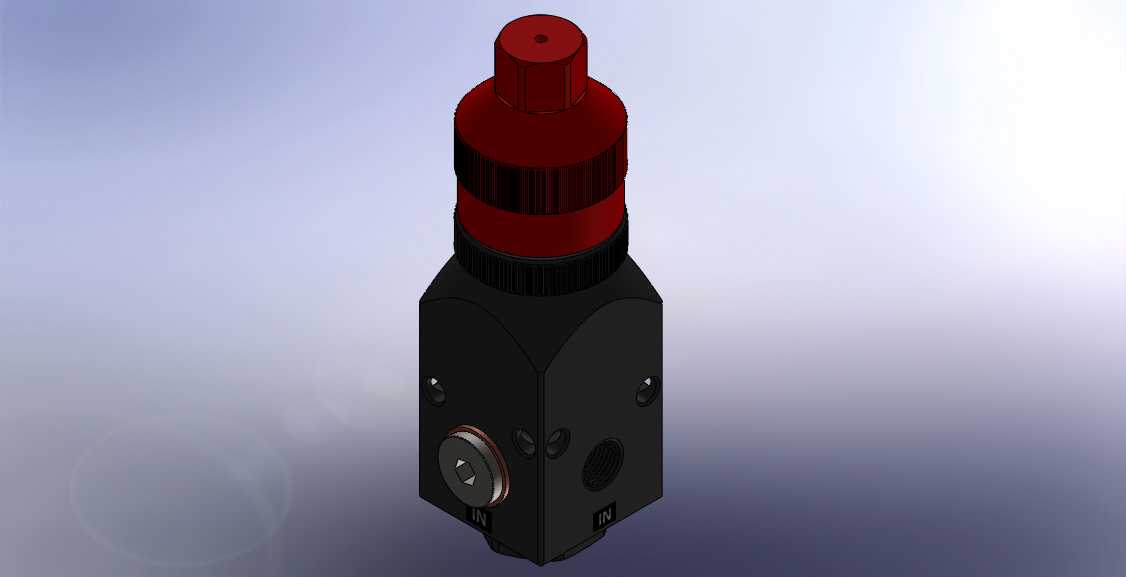

这款Dopag阀属于精密流体计量控制类部件，目前在双组份涂胶、微量油脂加注、电解液定量注液这类对流体输出精度要求严苛的工位上应用十分广泛，常见于汽车零部件密封涂胶、新能源电池注液、精密轴承定量润滑这类生产场景，核心作用是精准控制流体介质的输出剂量，避免介质过量溢出或者剂量不足导致的工艺缺陷。从结构设计来看，主体采用块状集成式布局，没有冗余的外接管路结构，流体通路全部集成在阀块内部，既减少了介质残留的死区容积，也能缩短流体响应的滞后时间，适配毫秒级的通断控制需求。阀体上部设置的内六角调节部件，是用来微调定量腔的行程限位，通过改变柱塞的有效行程来调整单次输出的介质剂量，调节部位自带密封锁紧结构，调整到位后可以锁定位置，避免设备运行过程中振动导致参数偏移。阀体侧面的螺纹接口分为介质入口和工作出口，接口采用标准管螺纹规格，能直接和现场的流体输送管路、执行端接头匹配，不需要额外制作过渡转接件。前端的阶梯轴结构是阀的执行输出端，外层的滚花纹理是用来和设备安装支架的锁紧套配合，安装时不需要额外的紧固件，靠滚花面的摩擦力就能实现周向防转，同时可以根据工位的实际安装空间调整阀的伸出长度，适配不同的安装纵深。阀体上分布的多个小直径螺纹孔，是用来安装固定传感器或者限位开关的预留位，不需要后期在阀体上二次钻孔攻丝，避免破坏内部的流体通路和密封结构。从安装边界来看，整体结构紧凑，块状主体的安装面平面度控制在0.02mm以内，和设备安装板贴合时不需要额外加调整垫片就能保证密封性能，侧向的流体接口和上部调节部件的位置做了错位设计，安装后管路连接和参数调节的操作空间互不干涉，不会出现扳手或者调节工具无法到位的情况。内部的密封结构采用软硬组合的密封形式，金属密封面负责承受高压流体的冲击，弹性密封件负责阻断介质的渗漏路径，既可以适配低粘度的溶剂类介质，也能适配高粘度的润滑脂、密封胶类介质，不会因为介质粘度变化出现内泄或者输出精度下降的问题。前端输出端的中心小孔是介质的最终出口，出口处做了倒角过渡，避免介质输出时出现挂滴、拉丝的问题，保证每次定量输出的介质都能精准到达目标位置，不会残留液滴污染工件表面。
