M10规格4平方线用环形压接眼端子

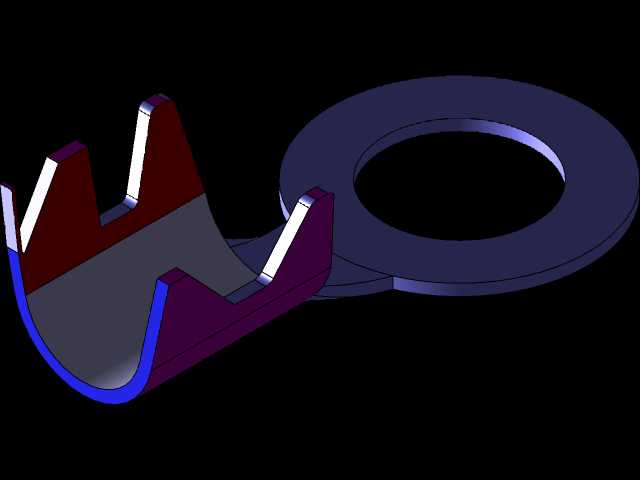

在低压电气柜布线、工业设备二次回路接线、电机引出线连接这类场景里，这类环形眼端子是最常用的压接连接件之一，主要作用是实现导线与接线螺柱的可靠固定，避免多股软线散丝、接触电阻过大引发的发热打火问题。这款适配M10规格接线螺柱、对应4平方毫米截面积导线的眼端子，设计时首先考虑的是压接后的拉脱力要求，筒状压线部分的内径刚好匹配4平方多股铜芯线的线径，压接后不会出现导线压不实或者压接过重断丝的情况，环形端的内孔公差控制在合理范围，套入M10螺柱后不会出现旷量过大导致的接触偏移，也不会因为孔位过小无法顺利套入螺柱，现场安装时不需要额外扩孔或者修磨。从结构设计来看，端子整体采用一体式冲压成型工艺，没有拼接焊缝，避免了拼接处的电阻异常升高问题，环形接触面做了平整化处理，和接线排、设备接线柱的平面贴合度更高，拧紧固定螺母后受力均匀，长期受设备振动影响也不会出现松动松脱的情况。压线筒的长度经过实际装配验证，压接时可以容纳整段剥除绝缘层的导线，压接后导线绝缘层端部刚好抵到压线筒的收口位置，不会裸露铜丝造成安全隐患，也不会因为压线筒过长浪费安装空间。在安装边界上，这款端子压接完成后，环形部分的外径不会超出M10螺母的压紧范围，相邻两个同规格端子并排安装在间距18mm的接线排上时，不会出现端子间相互触碰短路的问题，压线筒部分的外径适配常规的4平方线冷压钳压接模腔，现场作业时不需要更换特殊压接模具，普通电工常用的压接工具就能完成可靠压接。实际使用中，这类端子广泛应用在配电箱进线端连接、接触器主回路接线、接地端子排压接、传感器供电线固定等场景，相比叉形端子，环形结构的防松脱性能更好，适合有持续振动的工业设备内部接线，比如机床控制柜、生产线输送设备的电气接线环节，能有效减少后期运维中接线松动导致的设备故障。建模时还原了端子的真实冲压倒角细节，压线筒的收口角度、环形端的过渡圆角都和实物一致，设计人员在做电气柜布线三维仿真、设备接线工艺模拟时，可以直接调用该模型核对安装空间，提前排查接线端子和周边线槽、元器件的干涉问题，避免实际装配时出现端子无法安装、相邻端子安全距离不足的问题。
