工业流体控制用同轴式截断调节结构

　　这类同轴结构的阀件，常被布置在液压动力单元、气动输送管路、洁净流体工艺管线的通断节点上，区别于传统角式、直通式阀件的偏置驱动结构，它将驱动执行组件与流体通断腔体设置在同一轴线上，能大幅缩减安装时占用的横向空间，适配设备内部紧凑的排布需求。从结构设计逻辑来看，两端的外螺纹连接端直接对接工艺管路，流体从一端进入后直接沿轴向穿过阀腔，没有多余的折流通道，能有效降低流体通过时的压损，减少紊流带来的管路振动与噪音。上部的方形驱动模块内置驱动活塞与复位弹性组件，通过外部控制气路或液压油路的压力变化，带动内部阀芯沿轴向做直线往复动作，实现管路通路的开启与截断，相比侧向布置驱动的阀件，同轴结构的阀芯受力更均匀，长期动作时不会出现偏磨导致的内漏问题，

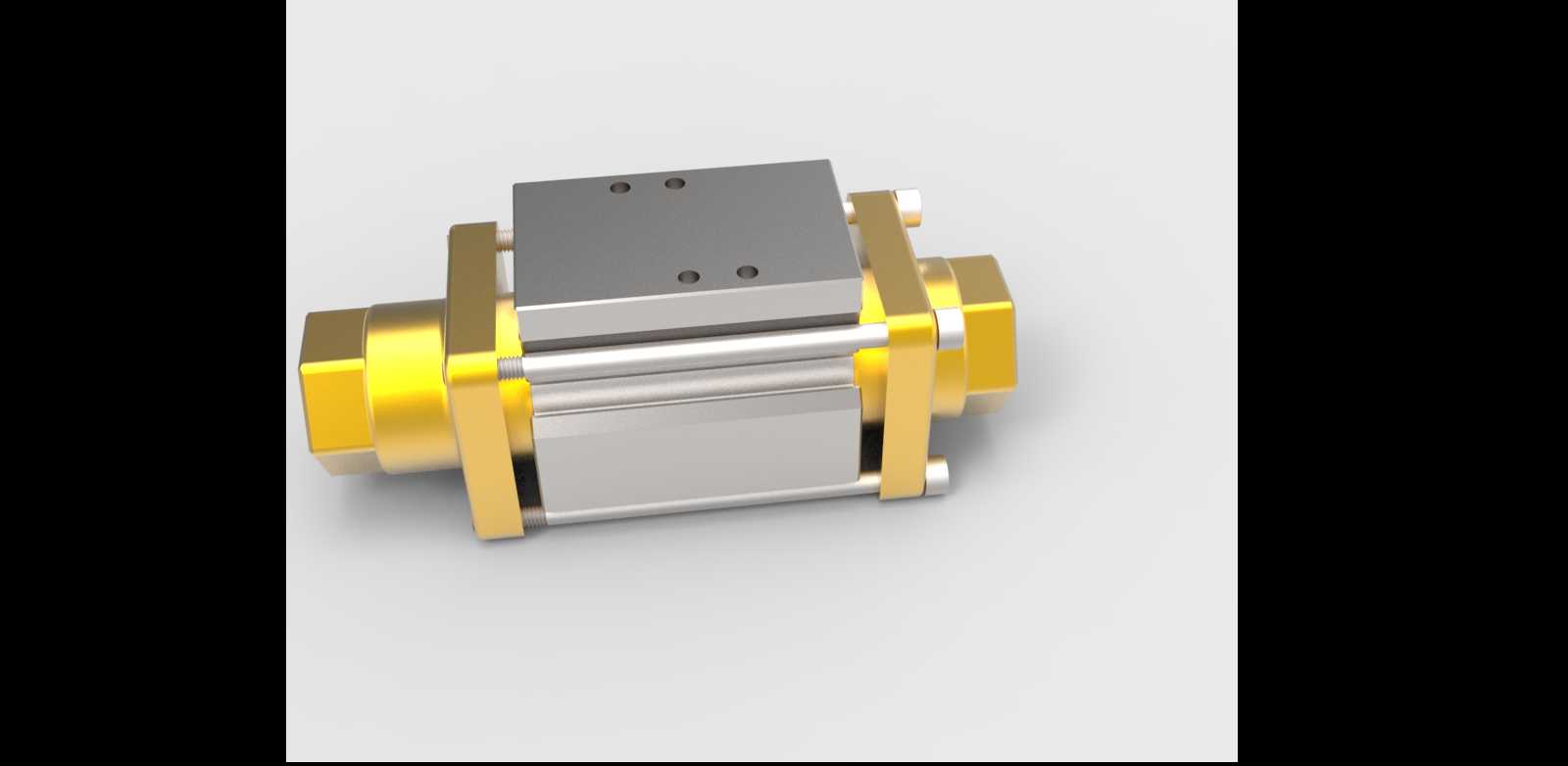

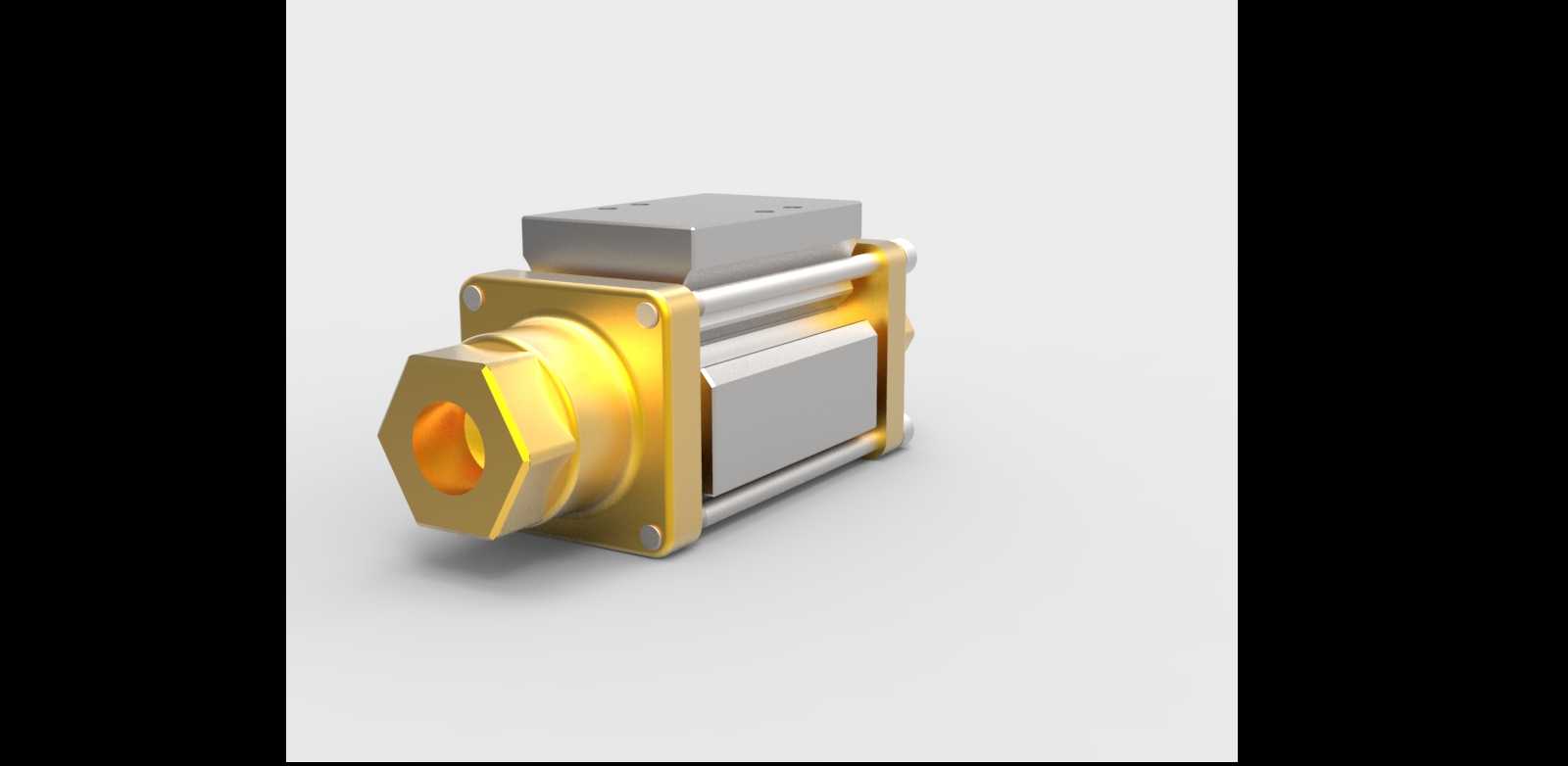

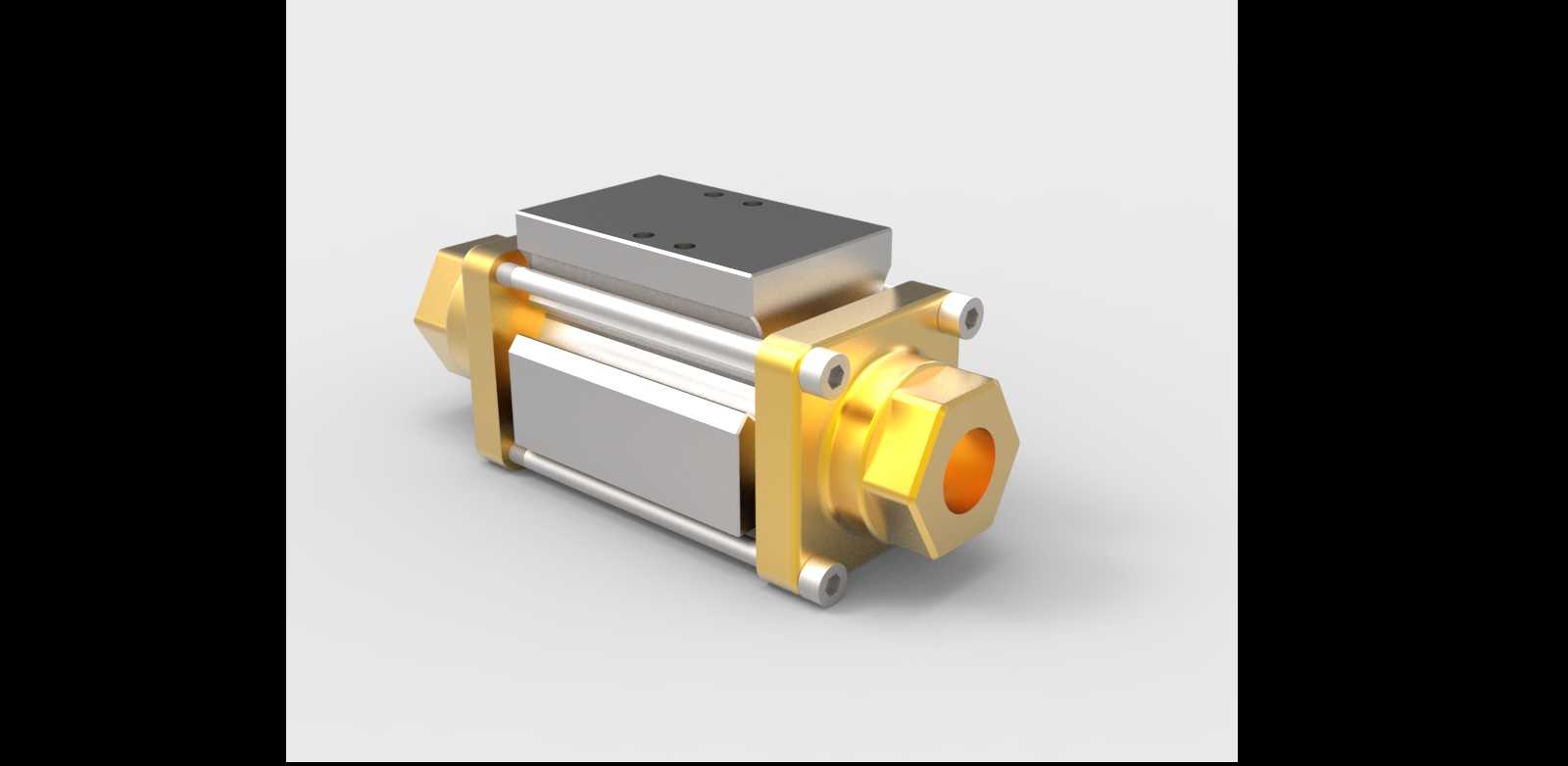

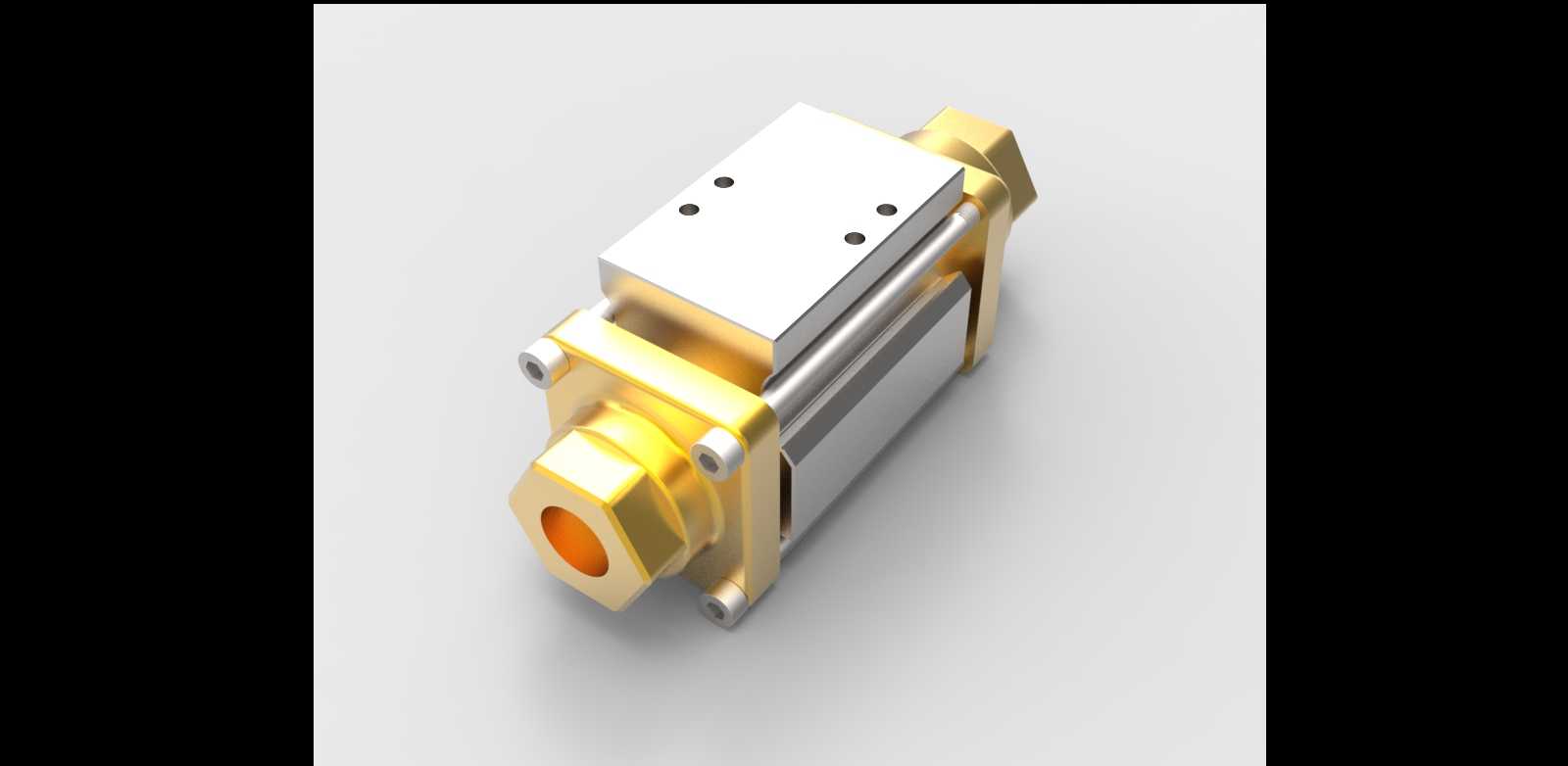

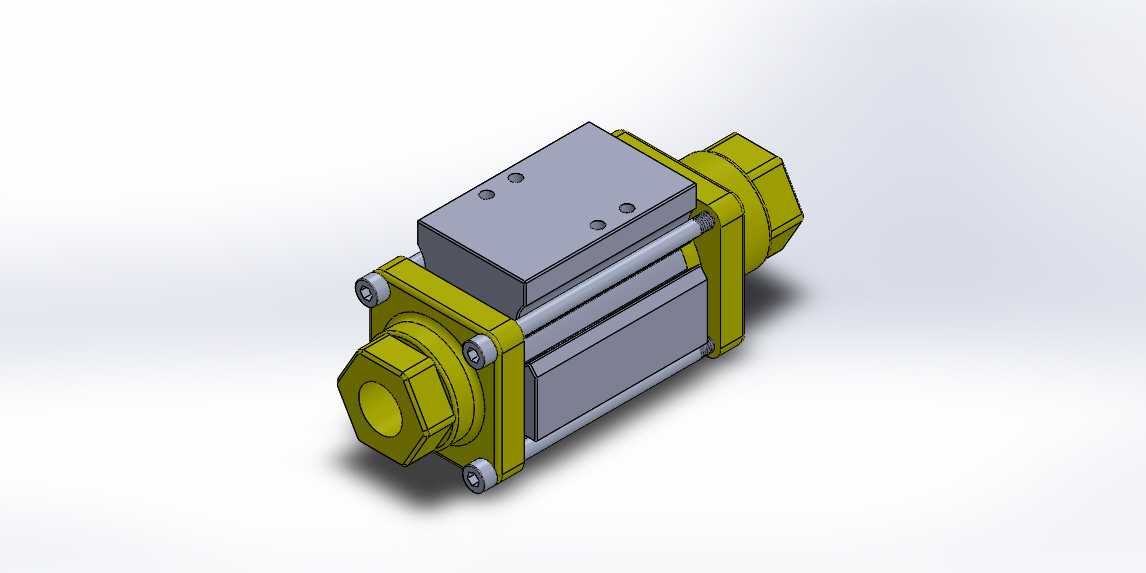

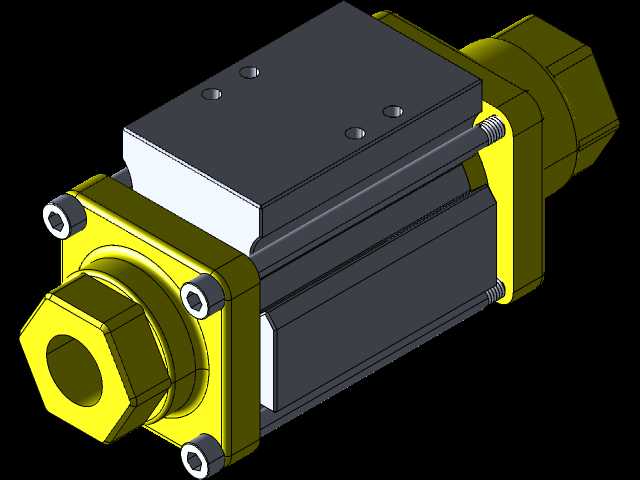

　　密封件的使用寿命能提升近四成。在实际选型安装时，要注意阀体两端的螺纹规格匹配对应管路的通径，安装边界需要预留上部驱动模块的接线或接管空间，阀体两侧的拉杆为预紧结构，安装时不能随意拆卸松动，否则会导致阀腔密封面错位引发外漏。这类阀件的响应速度快，动作行程短，适合需要频繁通断的工况，比如自动化生产线的气动夹紧回路、液压工装的供油控制、水处理设备的管路切换节点，相比普通电磁阀，它能承受更高的工作压力，且对流体介质的洁净度容忍度更高，少量杂质不会轻易卡滞阀芯。建模时还原了阀体的分体式装配结构，两端的六角锁紧螺母、侧面的紧固拉杆、上部驱动端的安装螺孔都做了等比例还原，能直接用于设备管路排布的干涉检查，也可以作为阀组集成设计时的选型参考模型，装配关系完全符合实际产品的组装逻辑，拆解后可以直接用于结构教学或装配工艺演示。
