管道紧固用对夹式管夹结构设计

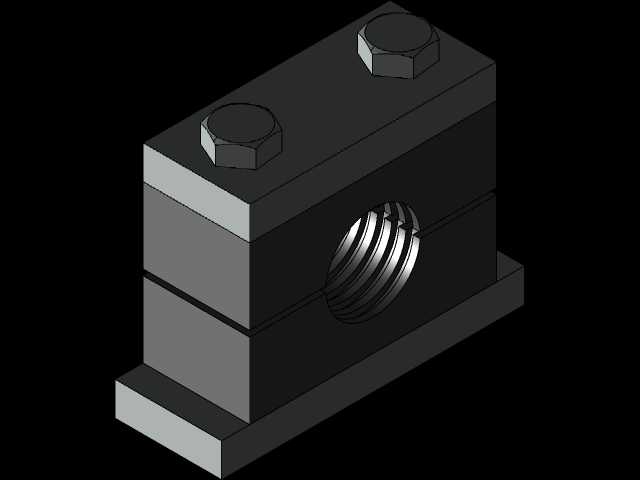

在工业管路布设场景中，管夹是承担管线定位、载荷传递、振动抑制的核心基础零件，广泛应用在液压站管路排布、车间压缩空气管线架设、设备内部流体管路固定、建筑给排水管线安装等场景中，不同工况下对管夹的夹持力、耐腐蚀性、安装便捷性都有明确的工程要求。这款管夹采用对夹式抱紧结构设计，整体结构对称，安装时无需对管线进行轴向穿套操作，可直接在已布设的管段上完成定位装夹，适配后期管线改造、运维更换的作业需求，能大幅降低现场施工的拆装工作量。从结构设计逻辑来看，管夹的夹持内腔做了适配对应管径的圆弧曲面处理，曲面粗糙度控制在合理区间，抱紧时可与管道外壁形成足够的接触面积，避免局部应力集中划伤管道外壁，同时能保证足够的静摩擦力，抵消管线内部流体脉动带来的轴向窜动、径向振动载荷，防止管线长期运行后出现移位、接头松脱泄漏的问题。管夹的安装基座预留了标准螺栓过孔，可直接适配通用规格的内六角或外六角安装螺栓，安装边界尺寸经过校核，相邻管夹并排安装时不会出现结构干涉，可满足密集管线排布时的紧凑安装要求，在液压阀组周边、设备走线腔内部等空间受限的布设场景中，适配性表现突出。在材料选型的结构适配设计上，该结构预留了不同材质的适配空间，针对普通低压输水、压缩空气场景可采用普通碳钢做表面镀锌防锈处理，针对腐蚀介质管路、户外露天布设场景可更换为不锈钢材质，针对有减振需求的液压管路、高压流体管路，可在夹持内腔增加橡胶减振衬垫，衬垫的卡槽结构与管夹本体做了嵌合设计，长期运行不会出现衬垫移位、脱落的问题。设计过程中对管夹的受力变形量做了校核，在额定夹持载荷下，管夹的开口形变量控制在允许范围内，不会出现因夹紧力过大导致管夹塑性变形、夹持力失效的问题，同时螺栓锁紧位置做了局部加厚处理，避免锁紧时局部应力过大导致结构开裂。在实际工程应用中，这类管夹的排布间距需要根据管线材质、管径、内部流体压力做对应调整，这款管夹的结构强度可满足常规工业管线的固定载荷要求，安装时可搭配C型导轨、角钢支架完成固定，适配不同的安装基面条件，不管是在混凝土墙面、设备钢板壁面、型材支架上都能完成可靠固定。
