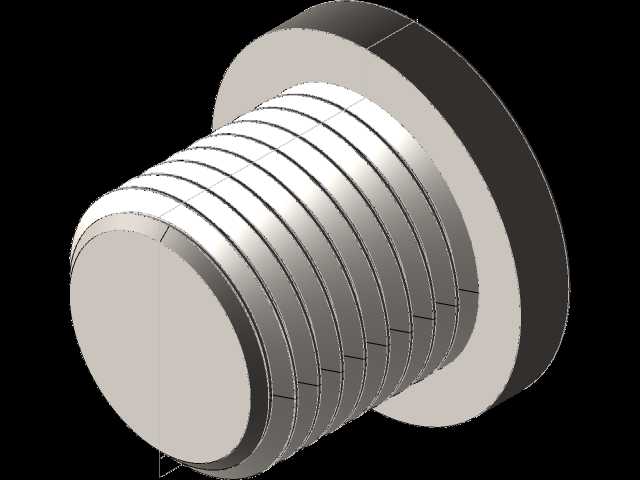

圆柱管螺纹内六角螺塞结构设计

　　在液压阀块、油路集成块、小型压力容器、齿轮箱壳体这类需要封堵工艺孔或介质通道的部件上，这类圆柱管螺纹内六角螺塞是应用极广的密封紧固件，日常做液压站布孔、减速机壳体工艺孔封堵时，这类零件的选型和建模细节直接影响整机的密封可靠性与装配便利性。从结构设计逻辑来看，这款螺塞采用内六角驱动形式，相比外六角结构，它可以完全沉入安装基面以下，不会在设备外表面形成凸起结构，既避免了运输、装配过程中磕碰螺塞头部造成拆装困难，也能让设备外表面更平整，尤其适合安装空间局促、外部有包覆件或移动部件经过的位置，不会产生干涉风险。圆柱管螺纹的选用是这款螺塞的核心设计点，相比锥管螺纹依靠螺纹牙型变形实现密封的形式，圆柱管螺纹配合端面密封垫使用时，密封压力更稳定，

　　反复拆装后螺纹不会因为塑性变形出现密封失效问题，对铝合金、铸铁这类脆性壳体材料也更友好，不会因为多次拧紧造成螺纹孔开裂。建模过程中需要重点把控几个安装边界尺寸：首先是内六角沉孔的深度与对边尺寸，要匹配标准内六角扳手的插入深度，避免出现扳手打滑、拧不动的情况，同时头部的外圆直径要比螺纹大径留出足够的密封垫压紧面，保证密封垫受压均匀，不会出现局部压溃导致的渗漏。螺纹收尾处的退刀槽设计也不能忽略，退刀槽的直径要略小于螺纹小径，宽度要满足加工退刀需求，同时要避免退刀槽处出现应力集中，在高压工况下不会从退刀槽位置断裂。实际选型使用时，要注意安装基面的平面度要求，密封垫的材质要匹配流通介质，比如液压油场景用丁腈橡胶垫，高温油路用氟橡胶垫，水压场景可以搭配紫铜垫。这类螺塞通常会在零件表面做发黑或镀锌处理，提升防锈能力，适应工业设备的复杂工况环境，建模时也要注意螺纹收尾的倒角处理，方便装配时顺利导入螺纹孔，不会刮伤螺纹孔的入口牙型。
