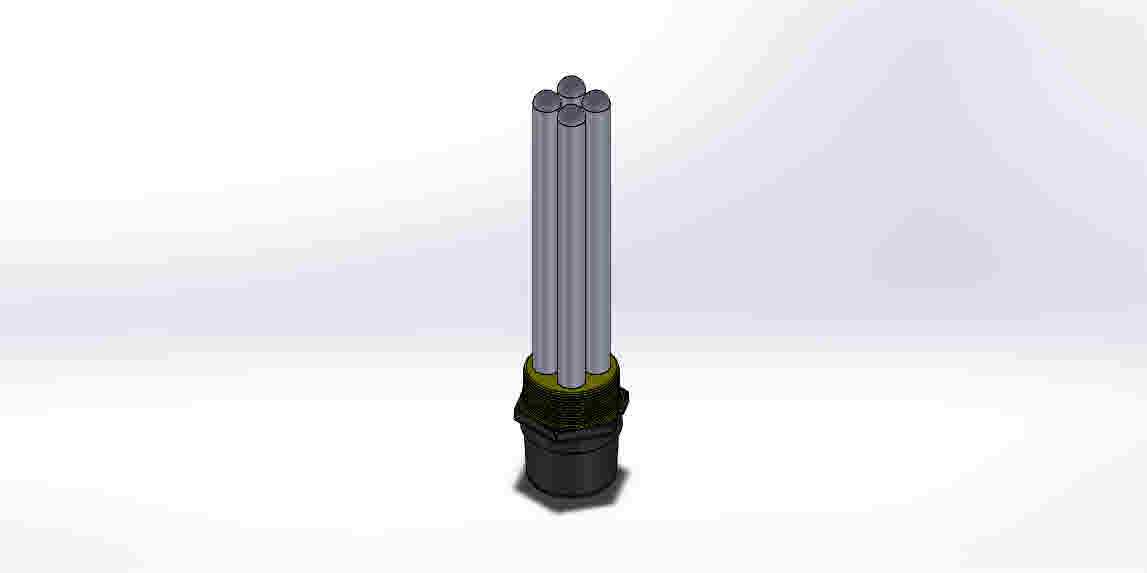

多棒式浸入加热电阻结构三维设计

　　这款多棒式浸入加热电阻，主要面向液体介质加热场景设计，常见应用在小型储液槽恒温、工业清洗槽升温、小型水循环系统温控等工况中，核心作用是将电能转化为热能，通过直接浸入介质的方式实现高效热交换，相比外置加热结构能减少热量传递路径上的损耗，提升热转换效率。从结构设计来看，底部采用带外螺纹的安装基座，基座上方设置密封限位台阶，安装时可通过螺纹配合直接拧入储液容器的预留安装孔，台阶处可搭配密封垫圈实现介质密封，避免加热过程中液体渗漏到接线侧，基座内部预留接线腔体，可直接接入供电线路，无需额外设计复杂的接线转接结构。上方的加热棒采用多根平行排布的结构，相比单根同功率加热棒，这种排布方式能增大发热体与被加热介质的接触面积，

　　让热量更均匀地散入介质中，避免局部过热导致的介质碳化或者加热棒寿命缩短问题，同时多棒结构的整体刚性更好，在长期浸入液体、受到液体流动冲击的工况下，不易出现单棒弯折变形的问题。设计过程中首先确定了安装边界，基座螺纹规格适配行业通用的安装开孔尺寸，整体安装后外露的接线部分高度控制在常规设备的安全间距范围内，不会和周边的管路、结构件产生干涉；加热棒的长度根据常见小型储液槽的深度设定，完全浸入介质后棒体顶端距离槽底预留足够的沉渣空间，不会因为沉积的杂质包裹棒体导致散热不畅。每根加热棒内部的发热丝采用均匀绕制结构，填充的绝缘导热材料保证发热丝与金属外壳之间的绝缘性能，同时快速将发热丝的热量传导到棒体表面，棒体外壳采用耐液体腐蚀的金属材质，

　　适配水、常规清洗液等多数中性加热介质的使用需求。基座与加热棒的连接位置采用压装密封结构，能承受常规工况下的温度变化带来的热胀冷缩应力，避免长期使用后出现密封失效的问题。在结构建模阶段，对安装螺纹的配合公差、加热棒与基座的连接同轴度都做了参数化设定，方便后续根据不同功率需求调整加热棒的数量或者长度，适配不同容积的加热场景，整体结构没有冗余的复杂零件，加工装配难度低，适合批量生产应用。
