RV12爱德华兹真空泵结构三维建模

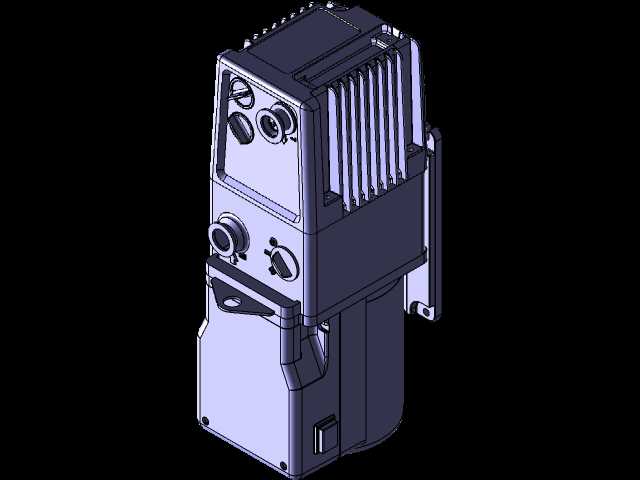

在半导体制造、实验室真空环境搭建、化工物料脱气、食品真空包装这类对负压环境稳定性要求严苛的场景里，油封式旋片真空泵始终是粗真空段获得的核心设备，本次建模的RV12型爱德华兹真空泵，是这类应用里普及率较高的一款小流量机型。做这个模型的时候最先要捋清的是实际安装边界，这类泵通常会直接固定在真空机组的机架台面上，或者作为实验室台式设备独立放置，底部的四个安装脚孔位间距、进出气口的法兰对接尺寸是建模时最先要卡准的参数，不能只照着外观轮廓拉曲面，不然做出来的模型放到整机装配里会出现对接错位、安装螺栓穿不上的问题，很多新手建模容易忽略安装基准的还原，只做外观造型，实际选型装配的时候根本用不了。从功能结构来看，这款泵属于双级油润滑旋片结构，泵腔内部的转子偏心安装，旋片在弹簧张力作用下始终贴紧泵腔内壁，随着转子转动完成吸气、压缩、排气的循环，双级结构的设计能让极限真空度比单级泵高出一个数量级，满足多数中低真空场景的使用需求。建模的时候要把泵体的散热筋结构做准确，这类泵长时间连续运行时泵油温度会升高，外壳的散热筋是自然散热的核心结构，筋条的高度、间距、排布方向都和实物保持一致，不能简化成光滑外壳，不然做热仿真分析的时候结果会出现明显偏差。泵体侧面的油位视镜、注油口、放油堵的位置也要精准还原，日常维护的时候操作人员需要通过视镜观察泵油液位，定期更换泵油，这些维护接口的位置如果建模时出现偏移，后续做整机维护空间校核的时候会出现误判。进气口位于泵体顶部的法兰位置，配套的快卸法兰尺寸是标准KF接口，出气口位于泵体侧下方，连接排气油雾捕集装置，建模时要预留出外接管路的操作空间，不能让周边结构和管路接头出现干涉。泵体和电机采用直联结构，没有额外的传动皮带或者联轴器护罩，整体结构紧凑，电机端的接线盒位置、散热风罩的格栅结构都按照实物比例还原，接线盒的出线方向要考虑现场布线的便利性，通常可以根据安装场景调整朝向，建模时保留了这个旋转自由度的设计逻辑。从实际选型的角度看，这款泵的抽速、极限真空度、运行噪音、功耗参数都匹配中小型真空系统的需求，建模时把整体外形的长宽高尺寸严格控制在实物的公差范围内，方便设计人员在做系统布局时直接调用模型，不用反复核对安装空间。另外泵脚的减震垫结构也做了还原，这类泵运行时会有一定的机械振动，减震垫能减少振动向机架传递，建模时把减震垫的压缩量预留出来，避免安装后整体高度出现偏差。
