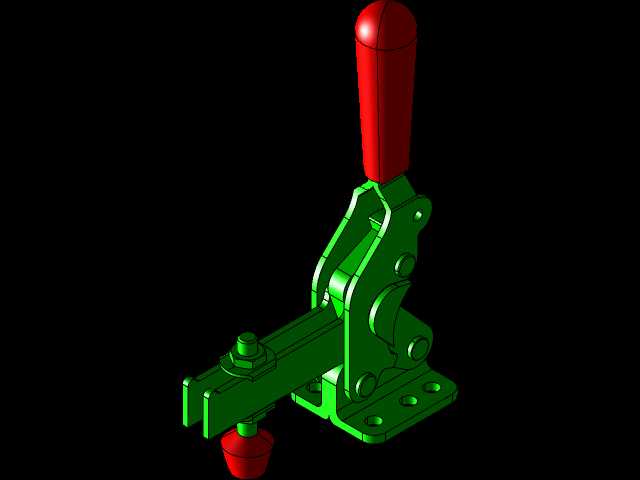

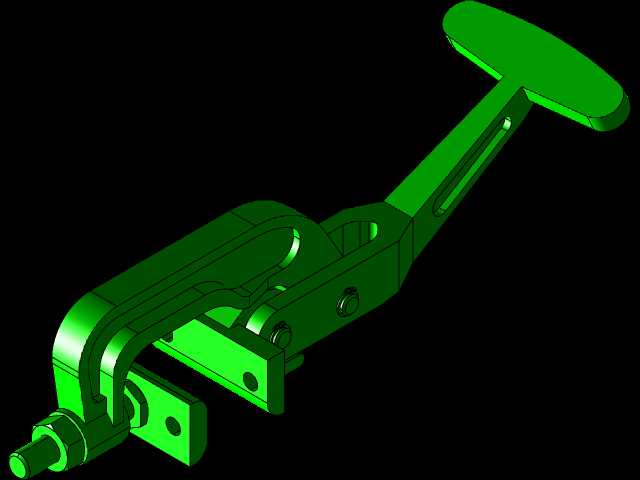

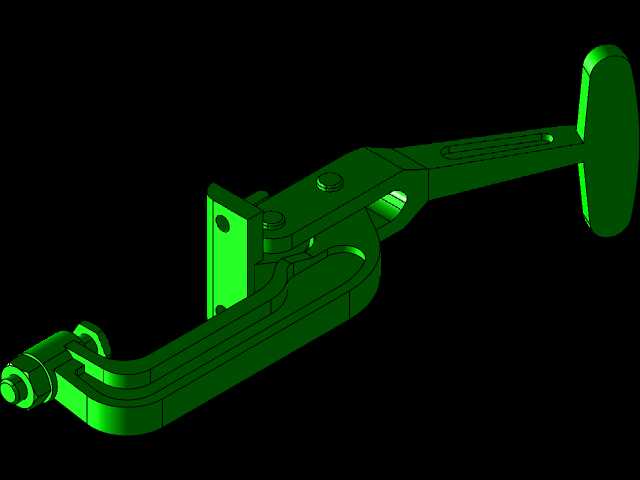

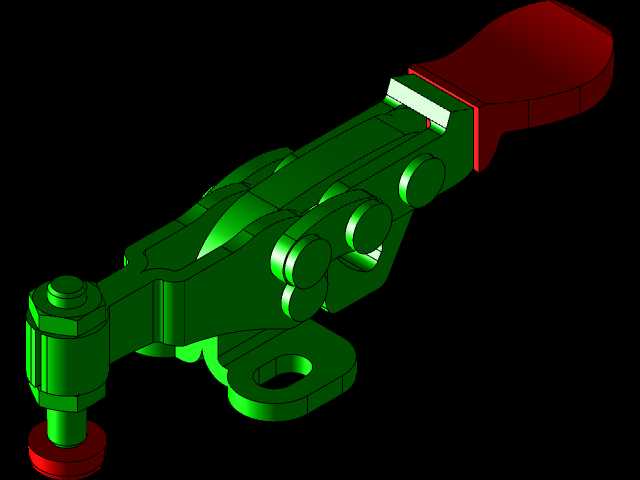

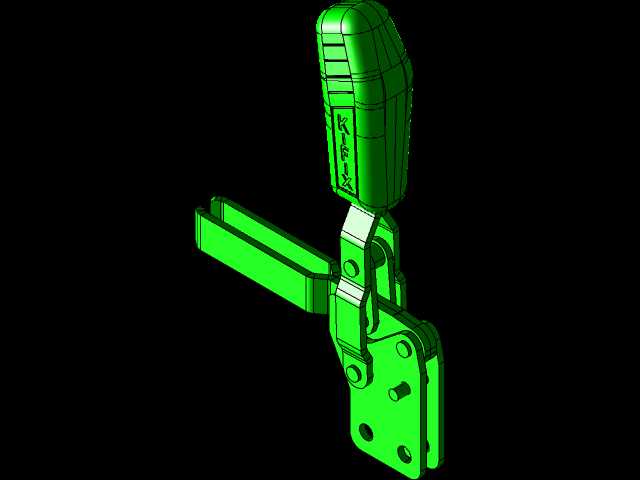

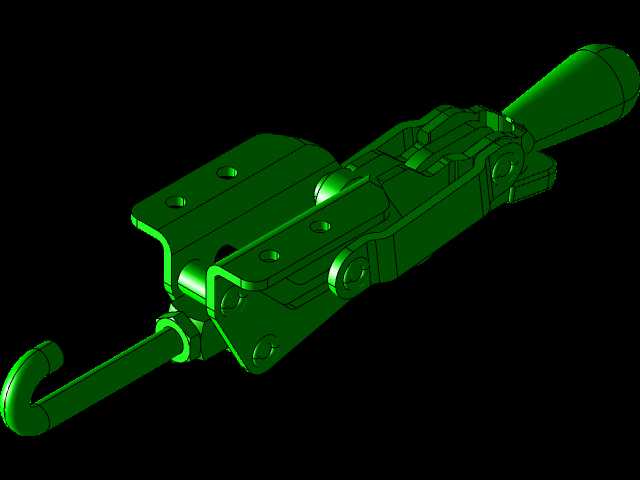

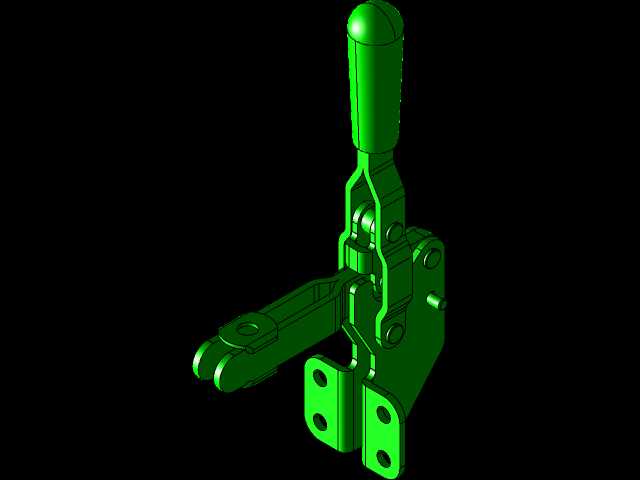

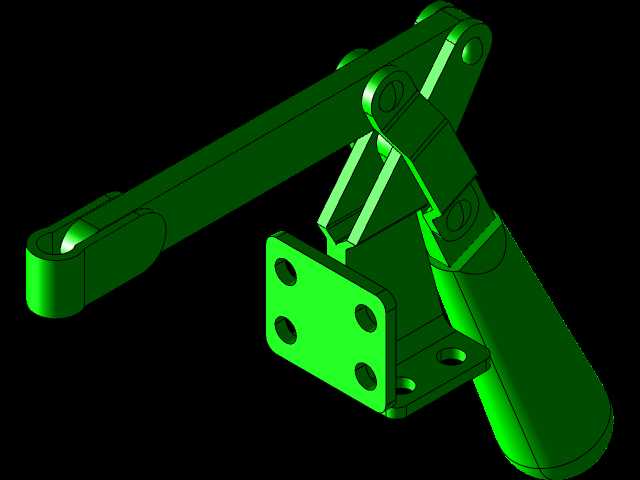

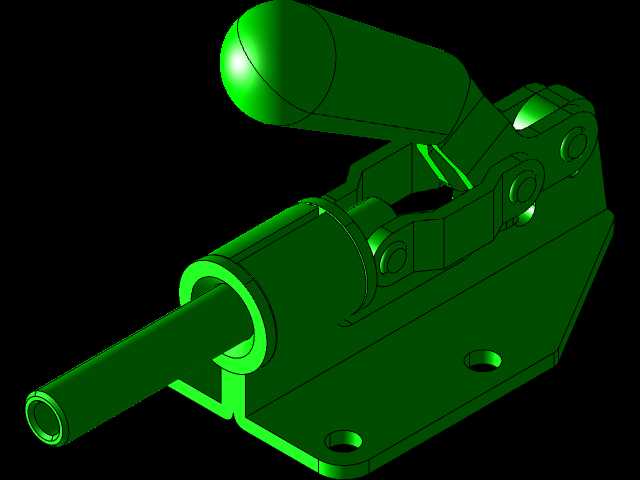

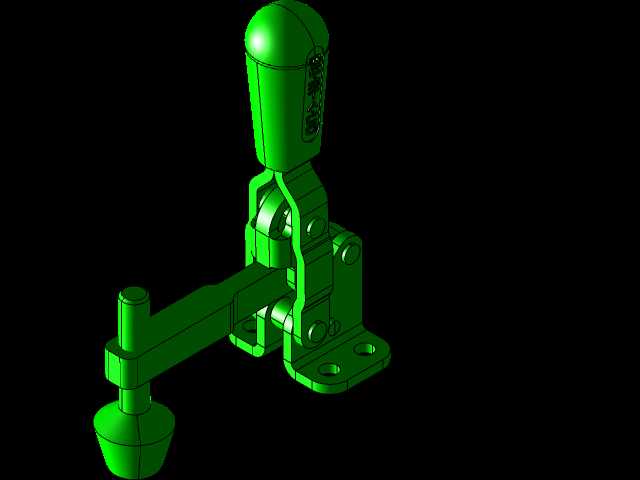

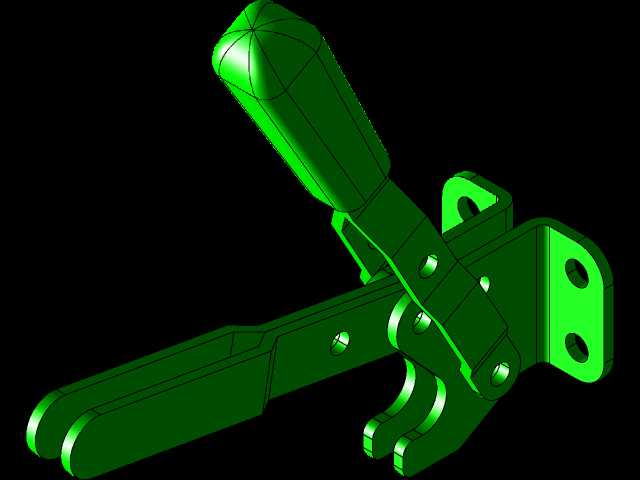

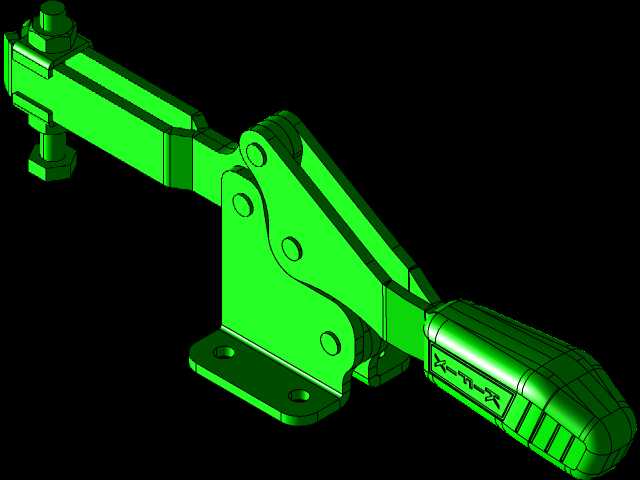

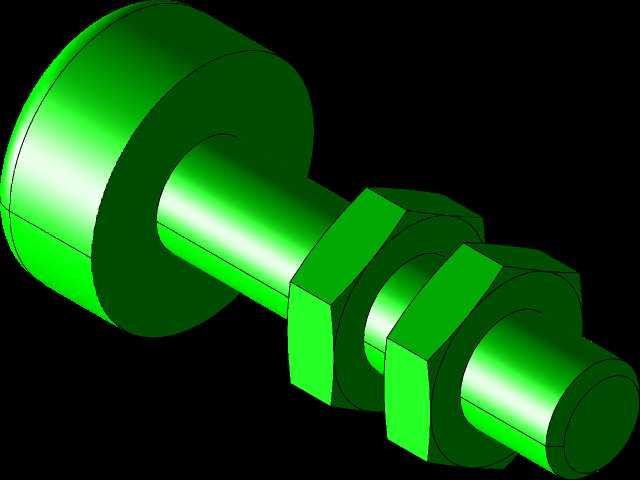

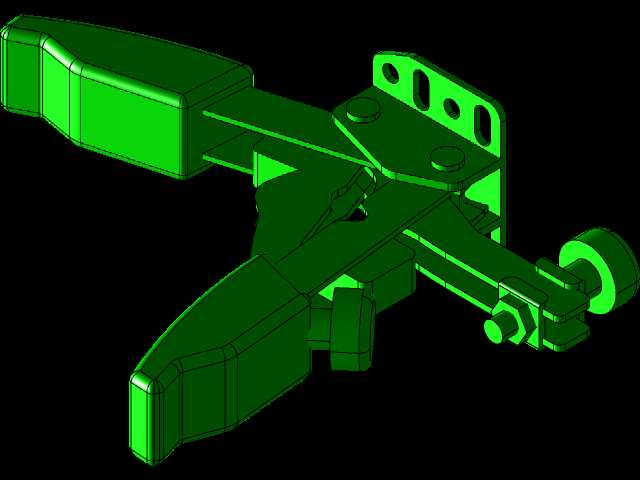

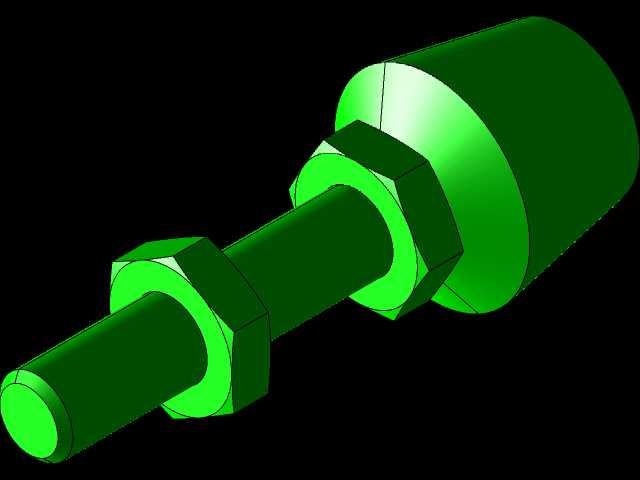

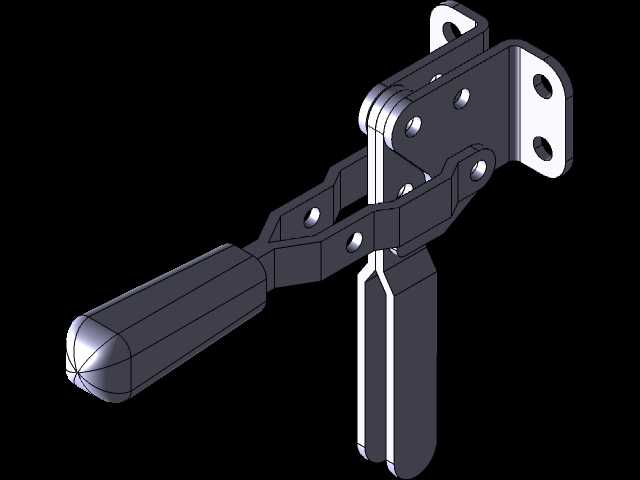

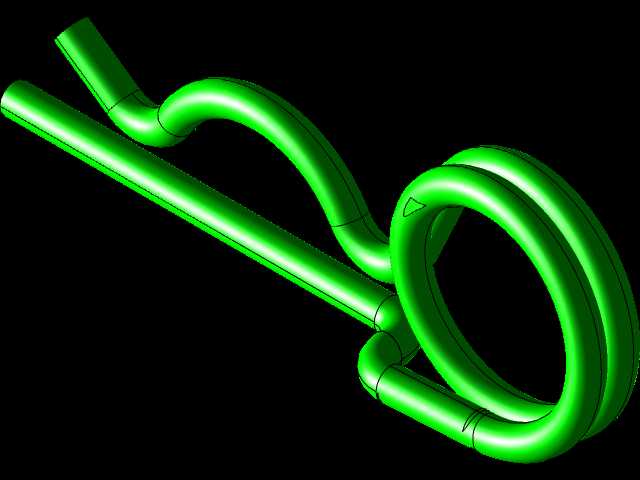

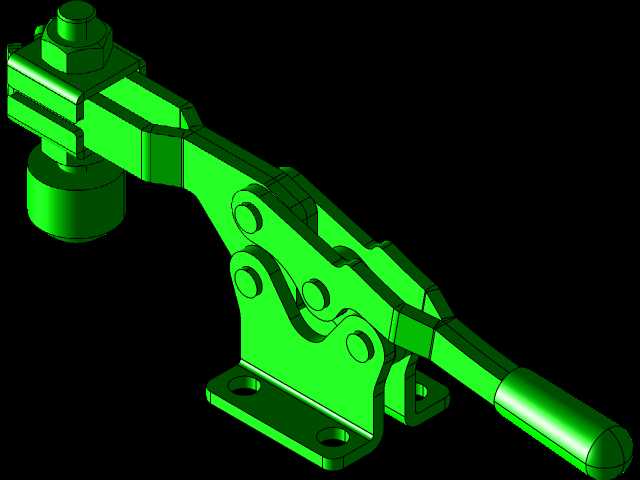

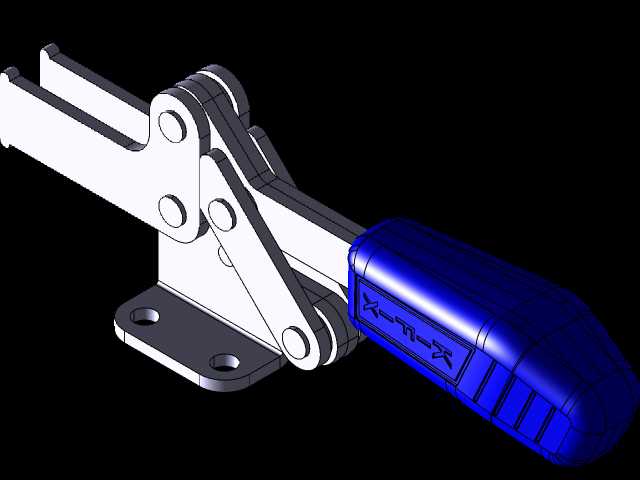

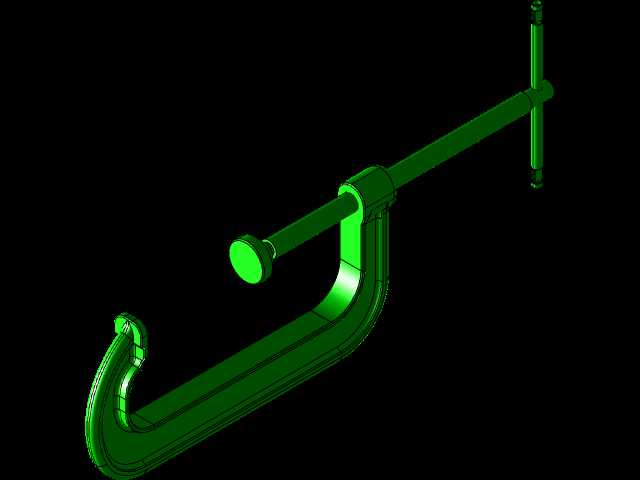

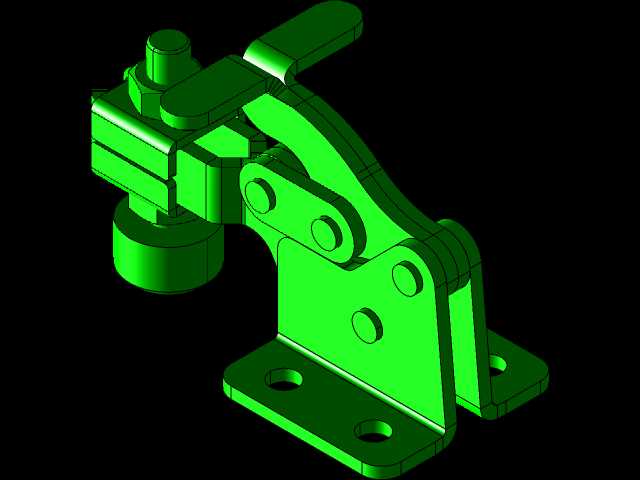

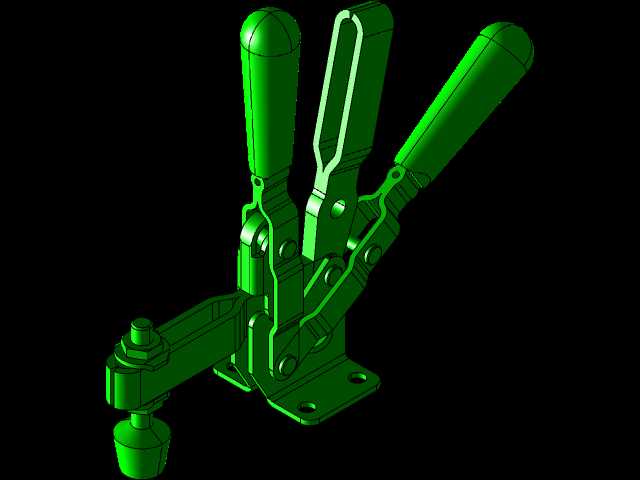

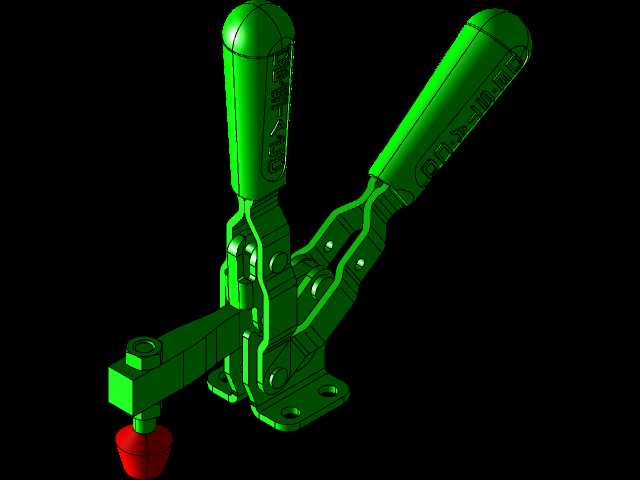

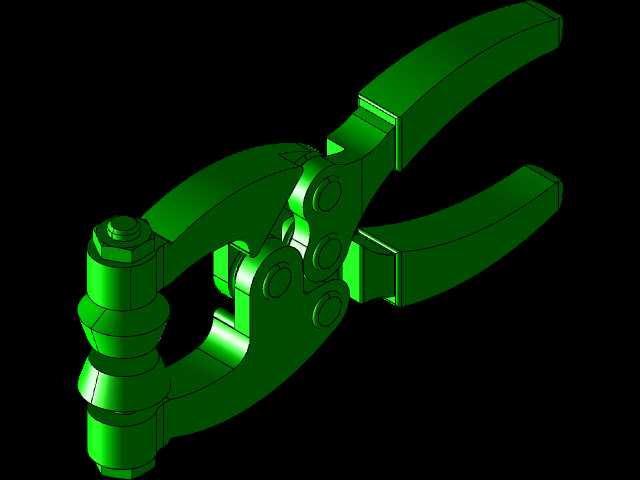

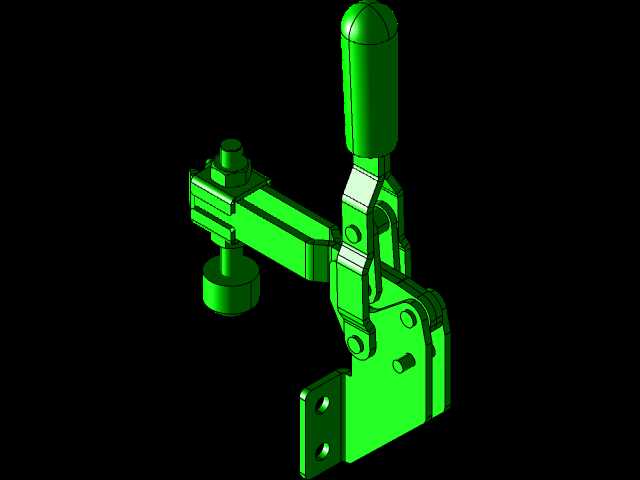

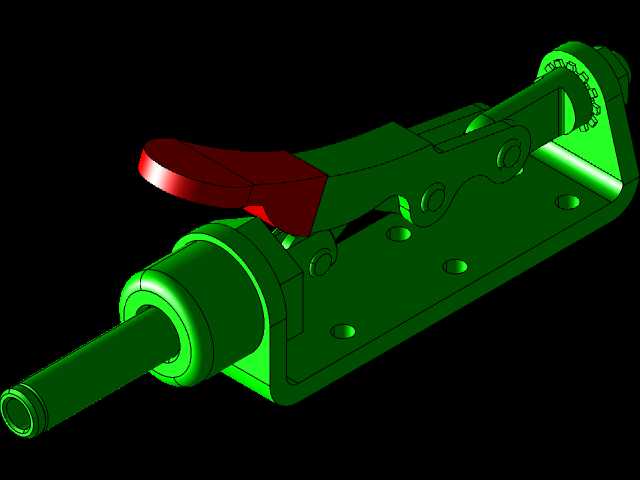

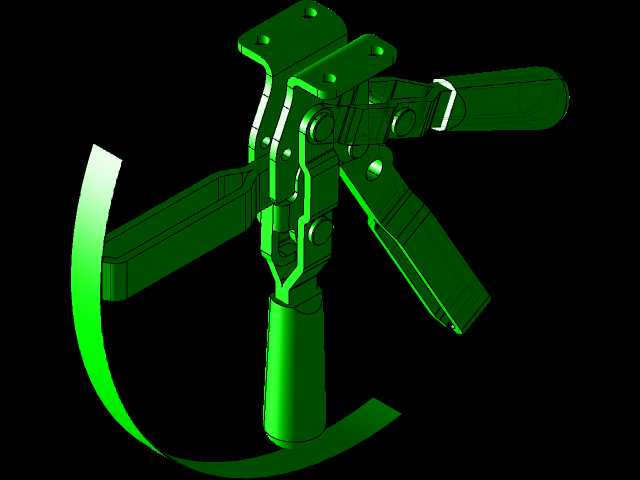

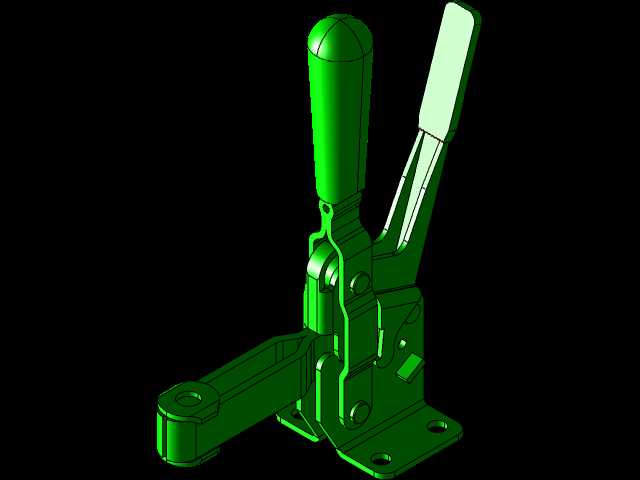

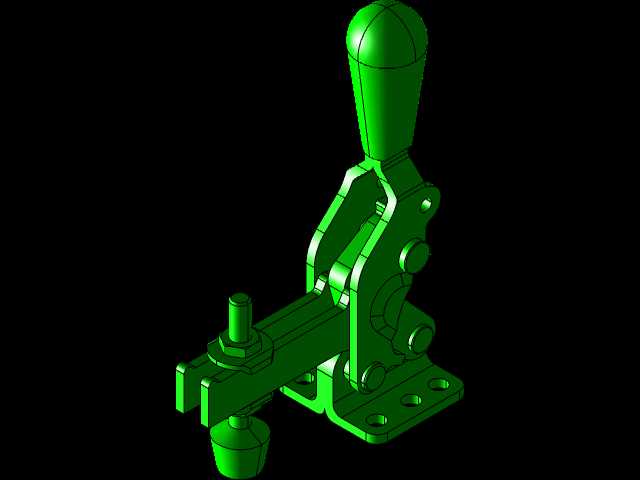

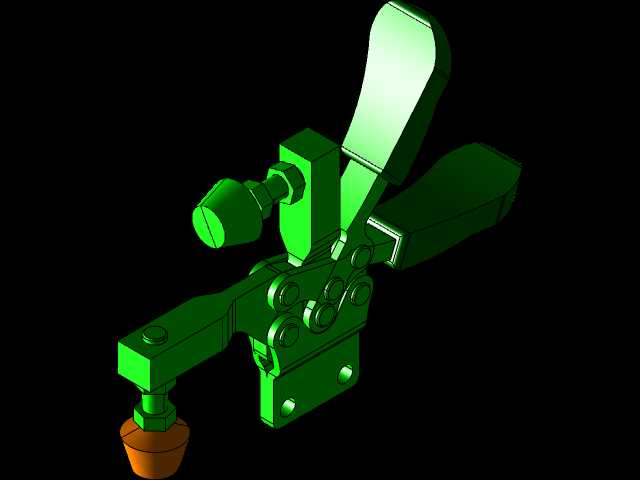

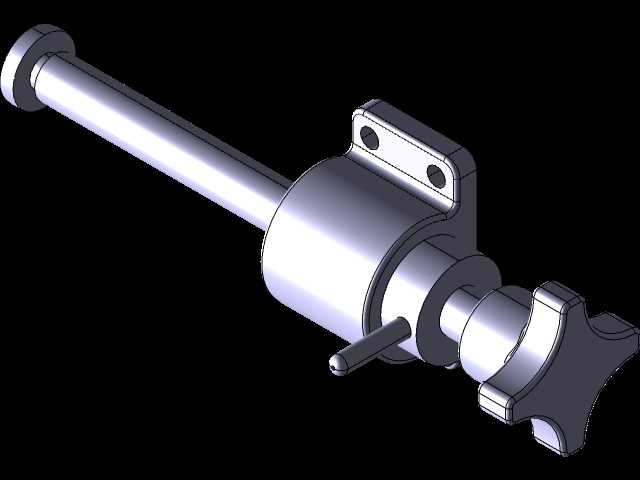

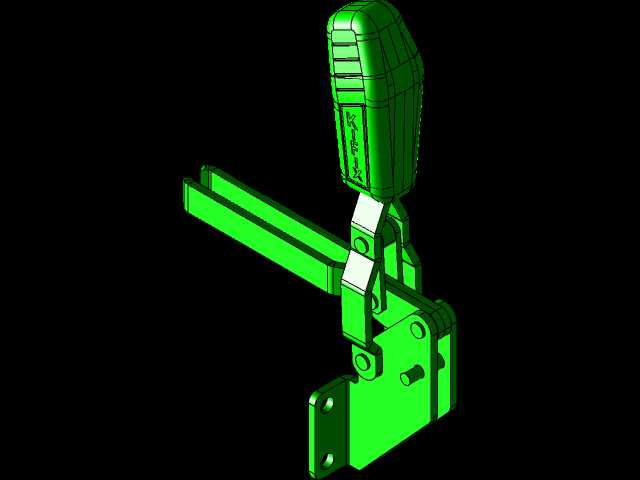

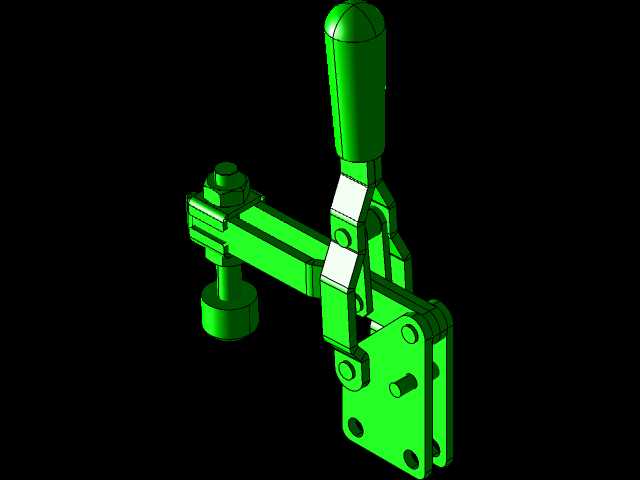

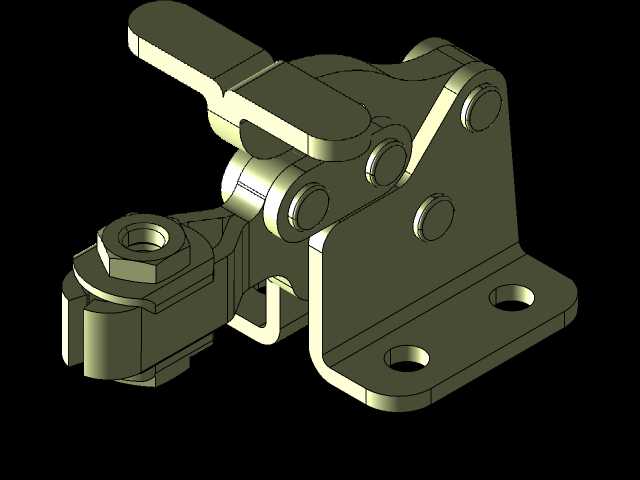

快速压紧式EMA夹具三维结构设计

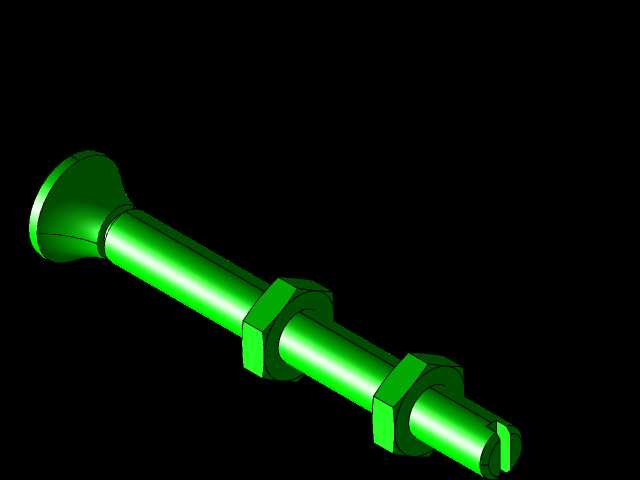

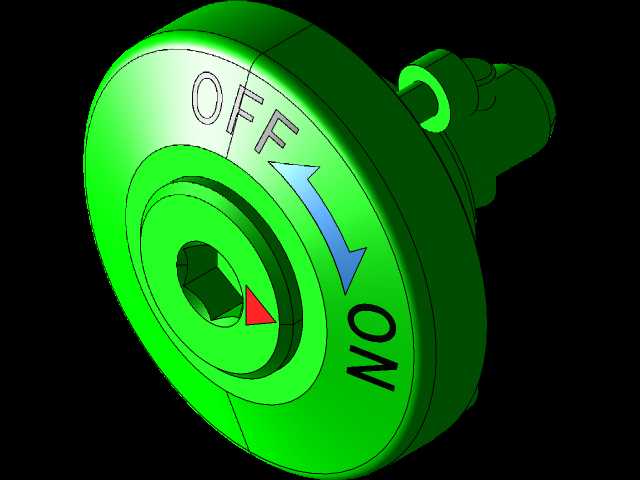

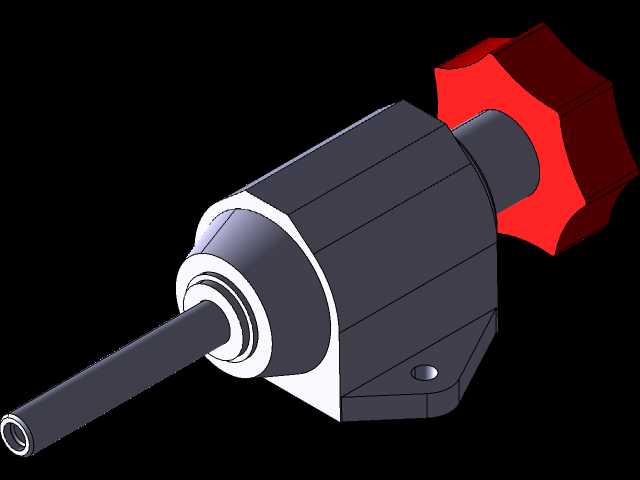

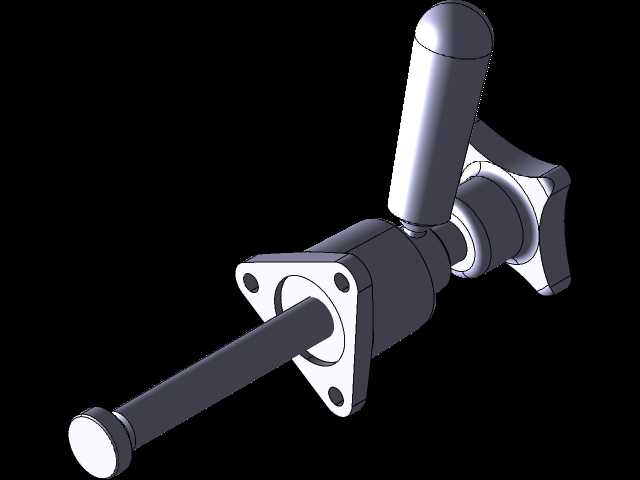

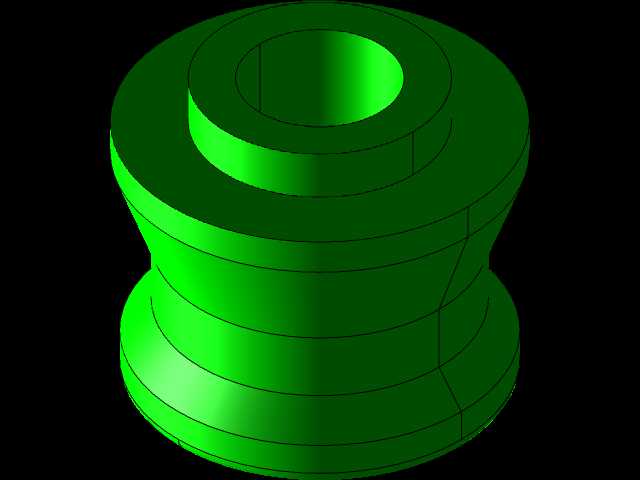

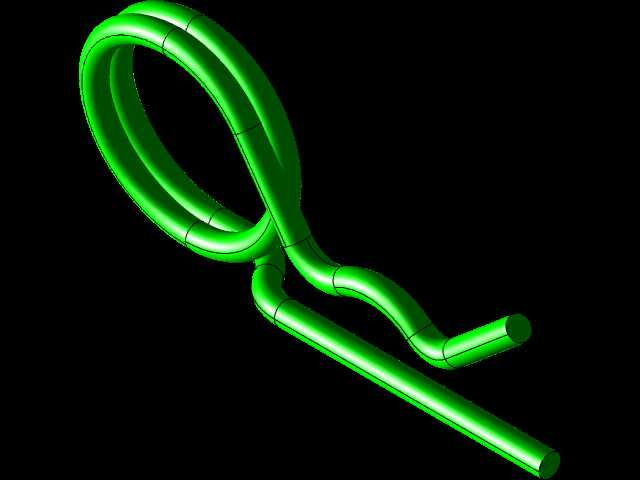

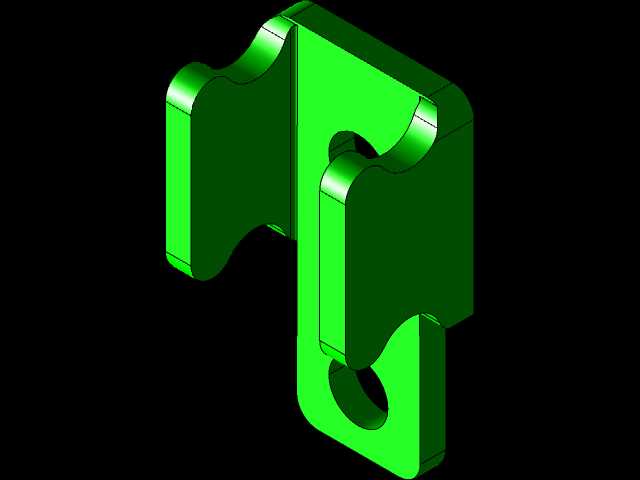

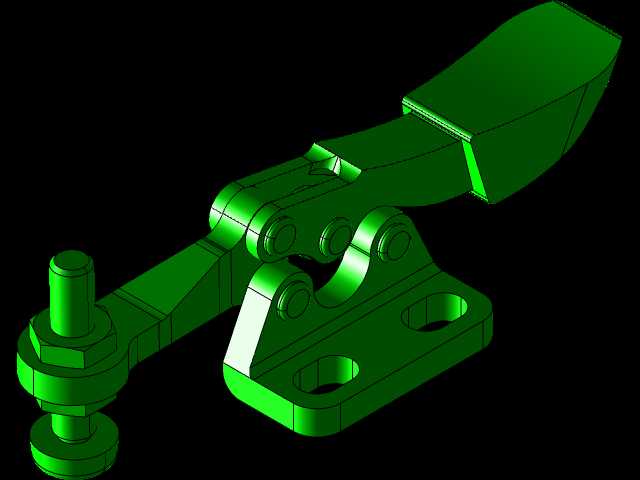

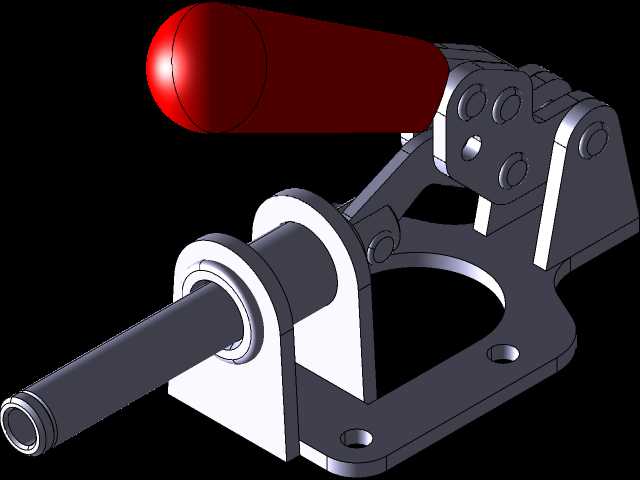

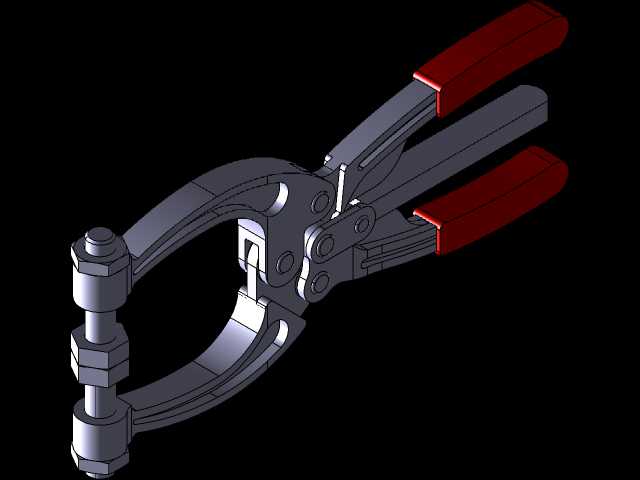

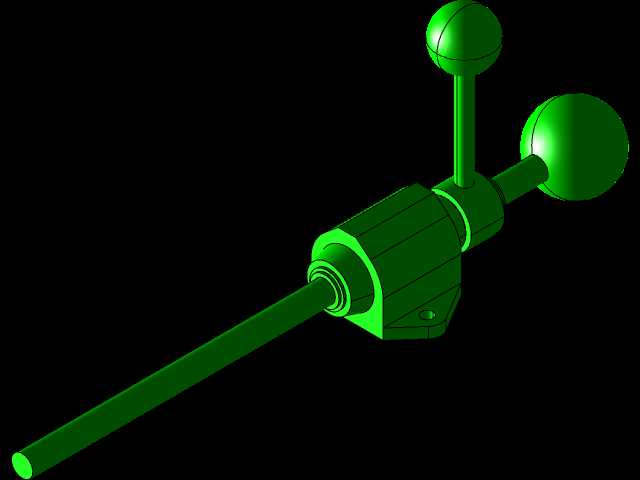

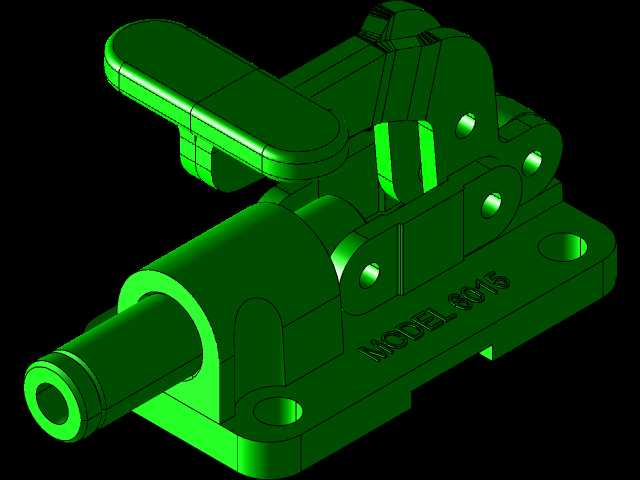

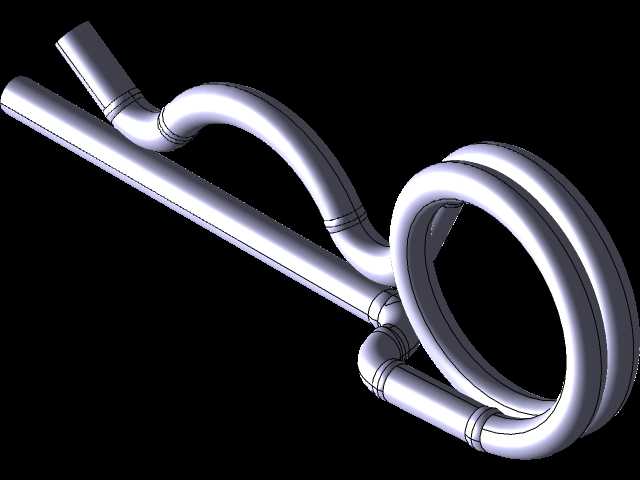

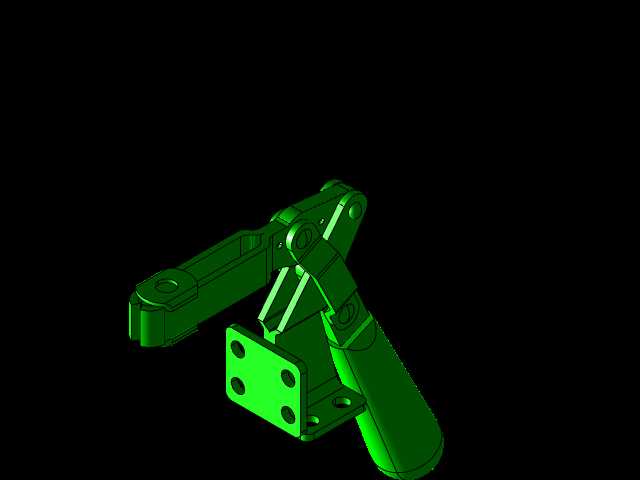

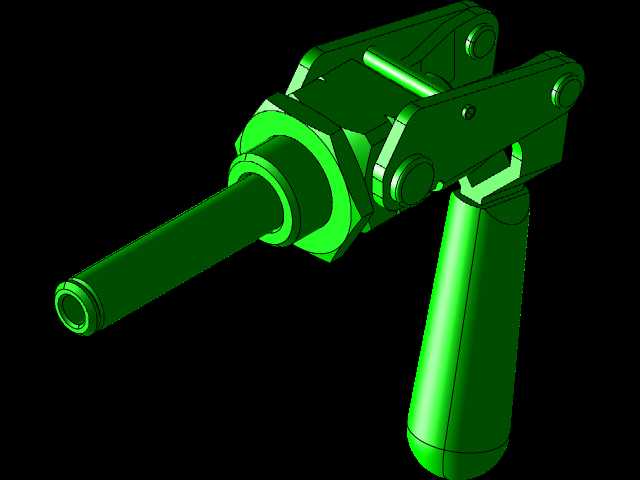

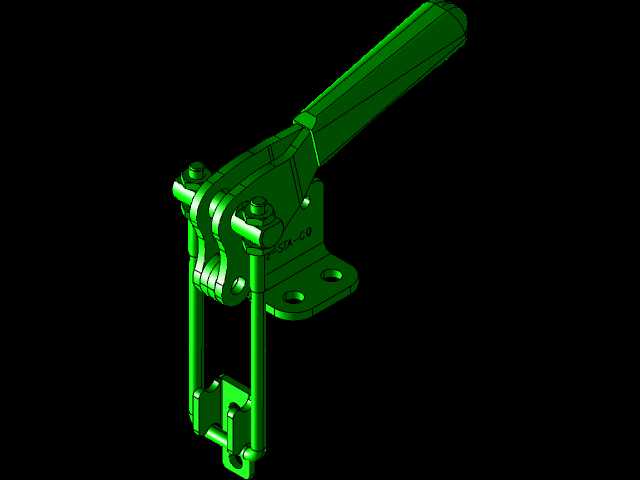

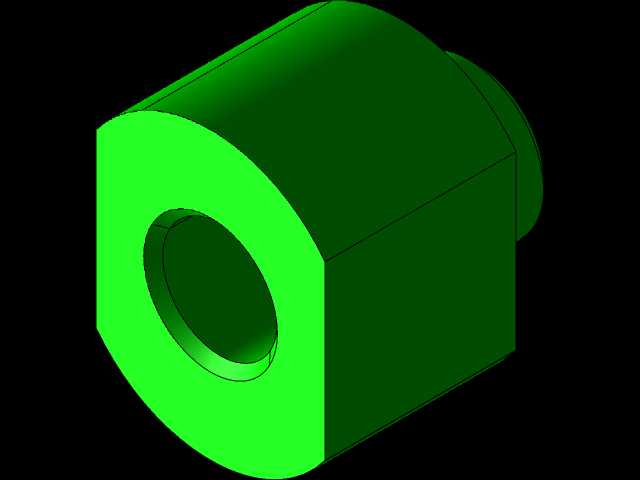

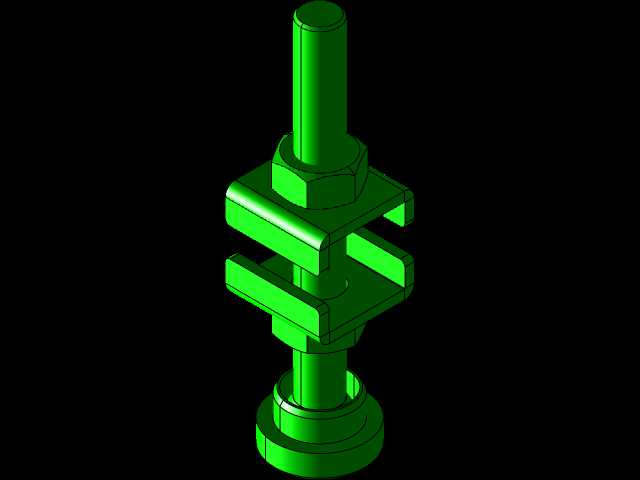

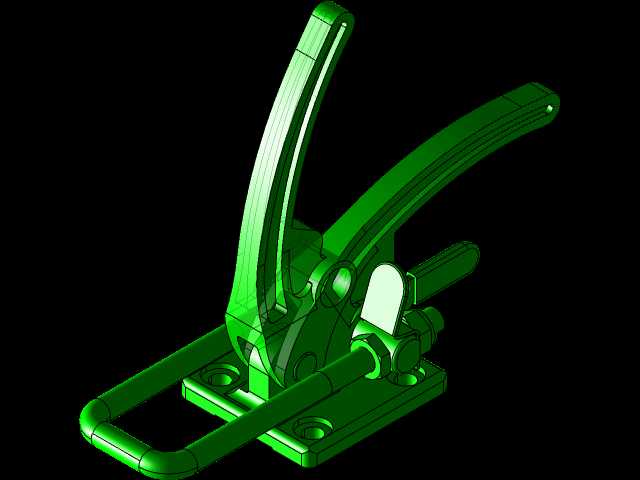

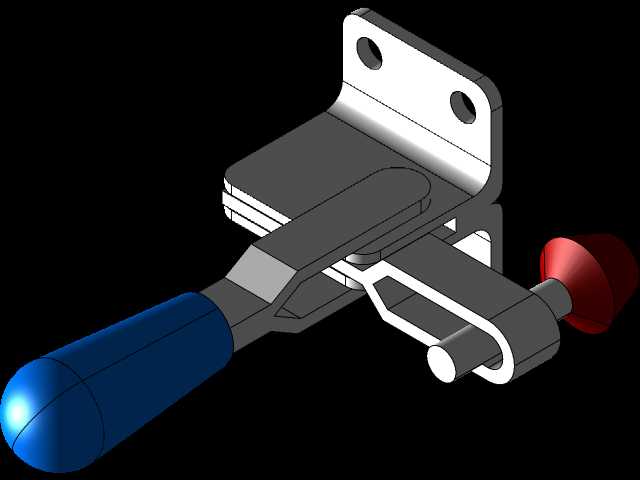

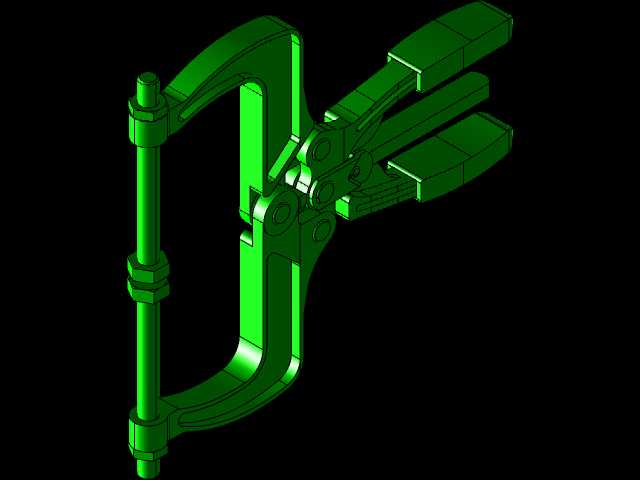

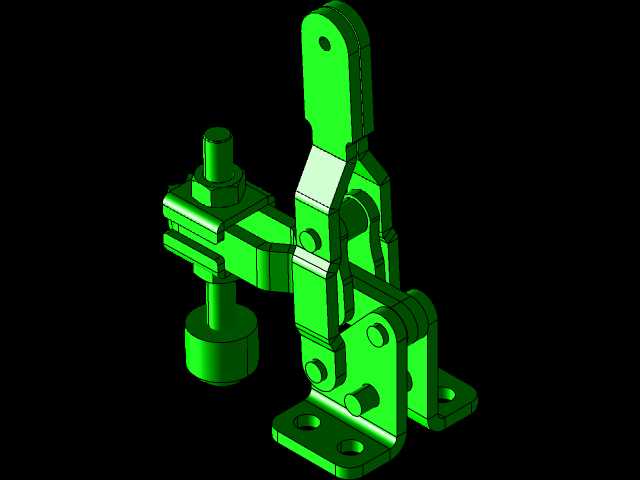

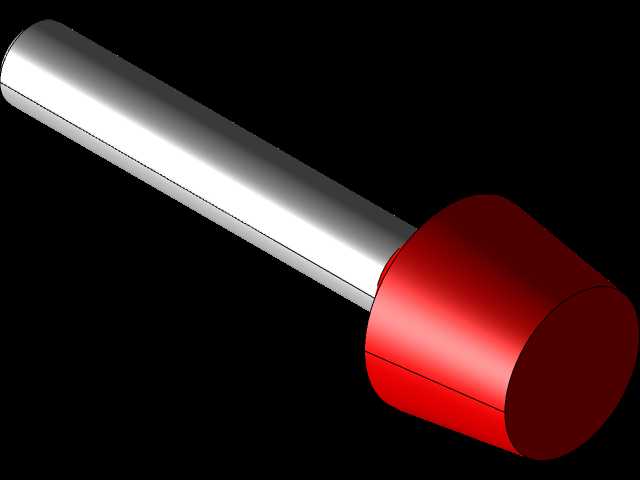

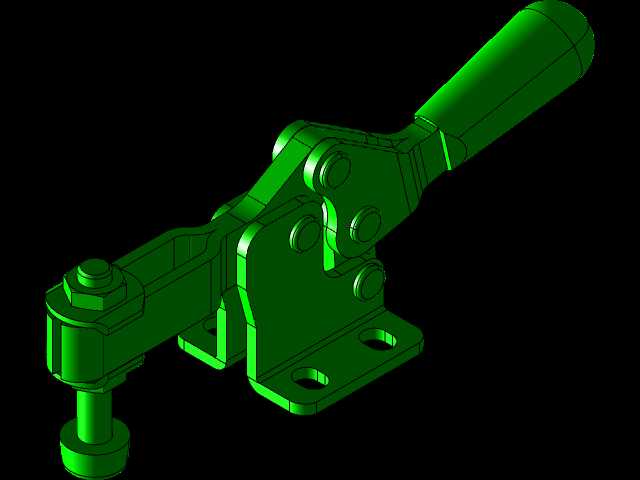

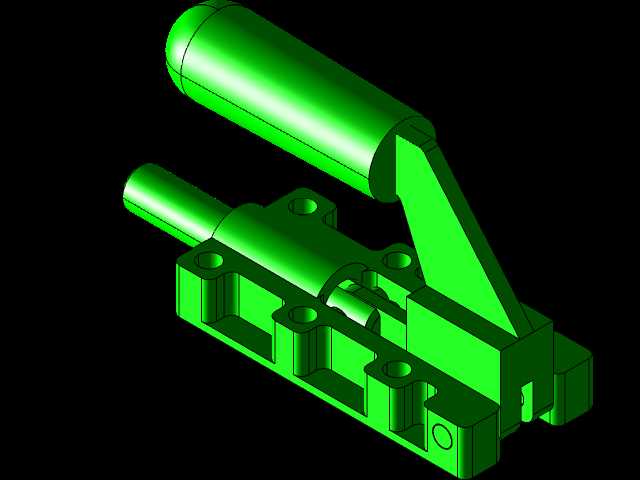

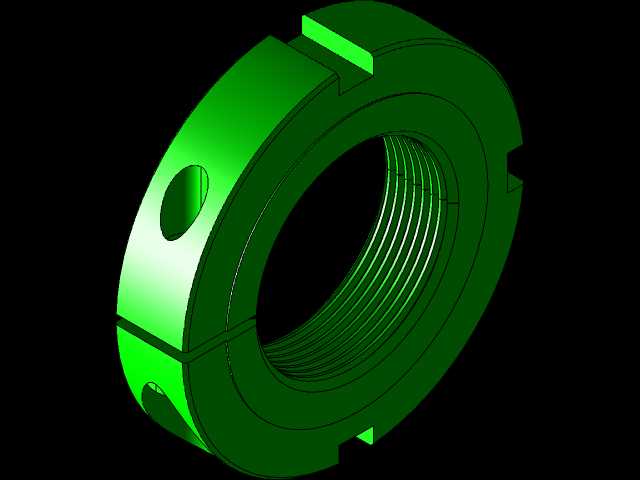

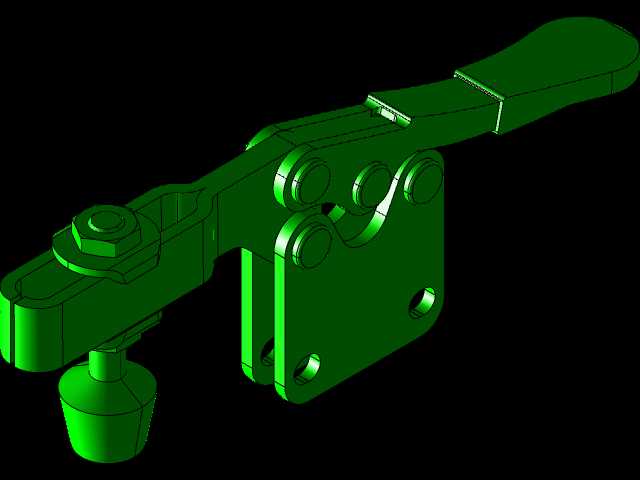

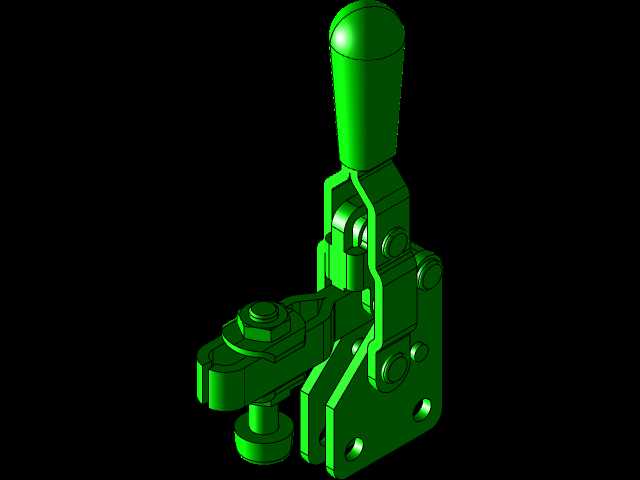

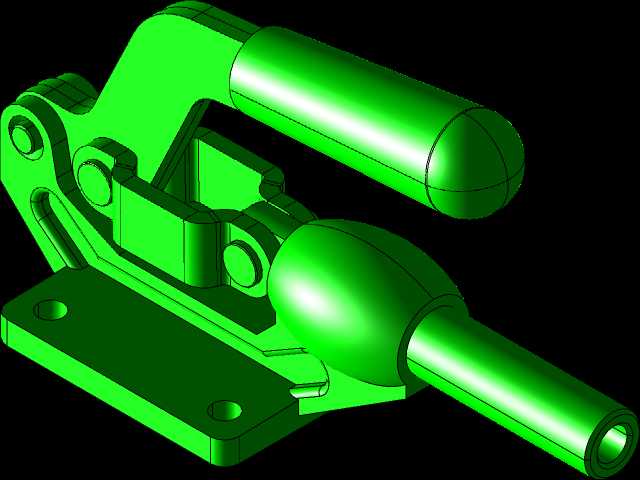

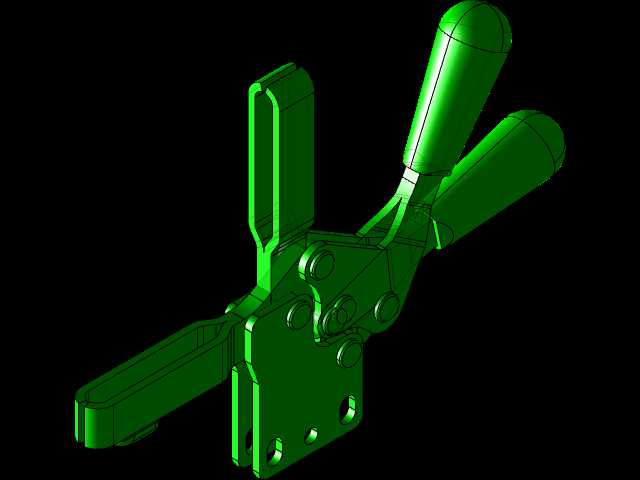

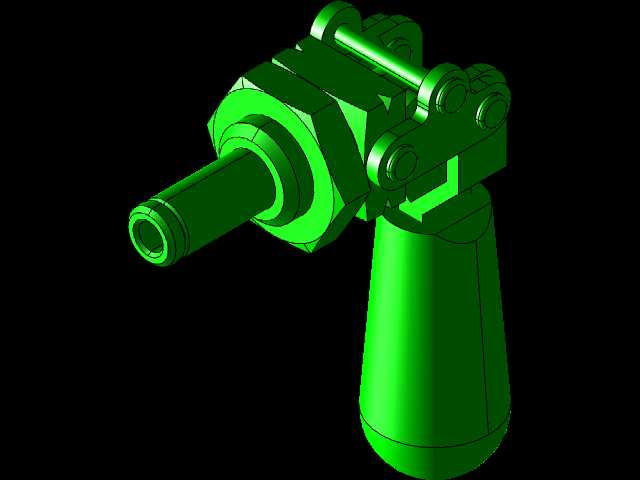

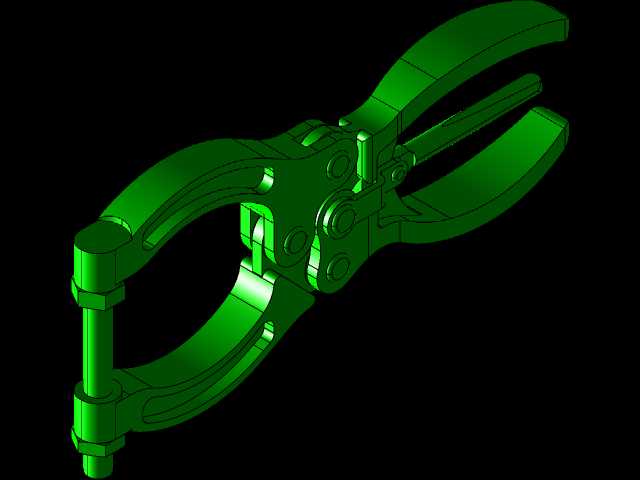

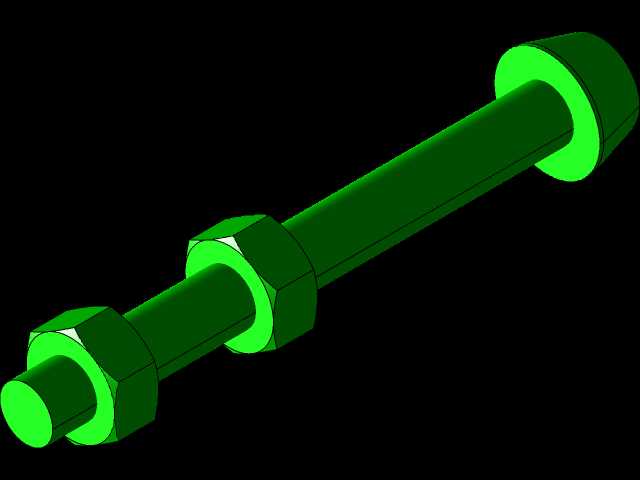

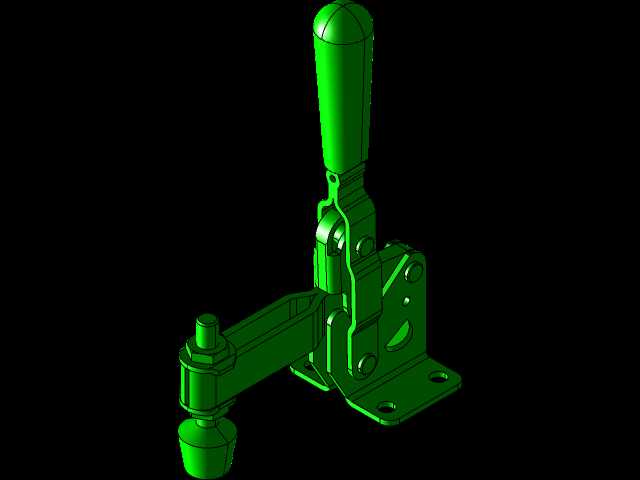

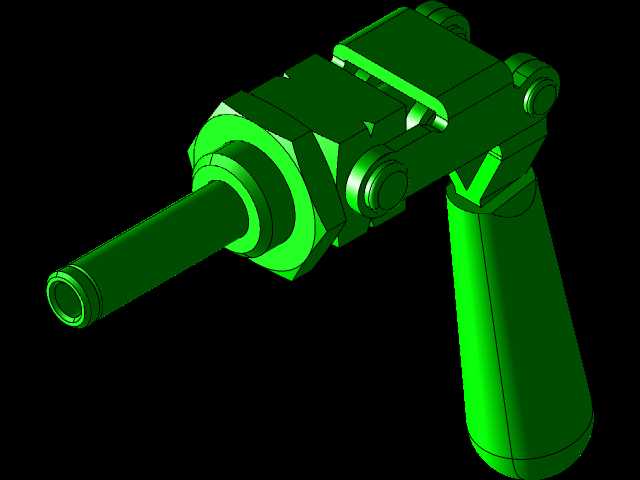

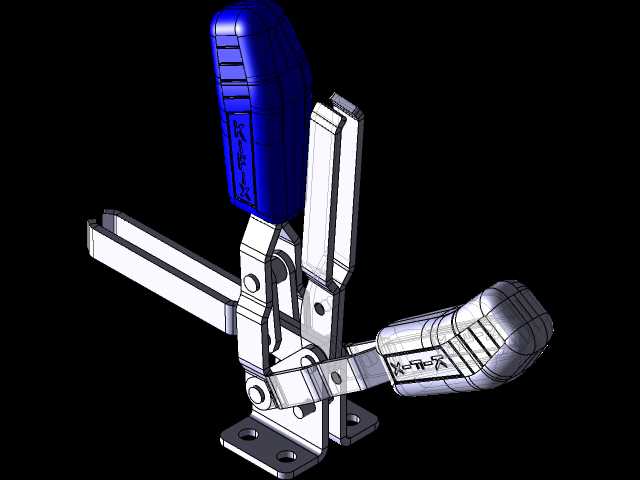

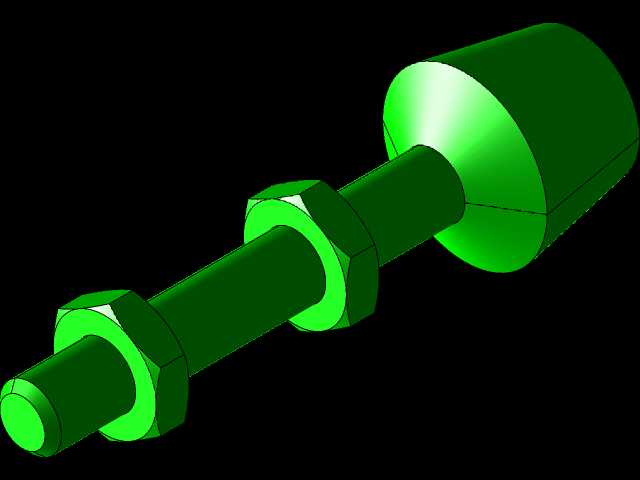

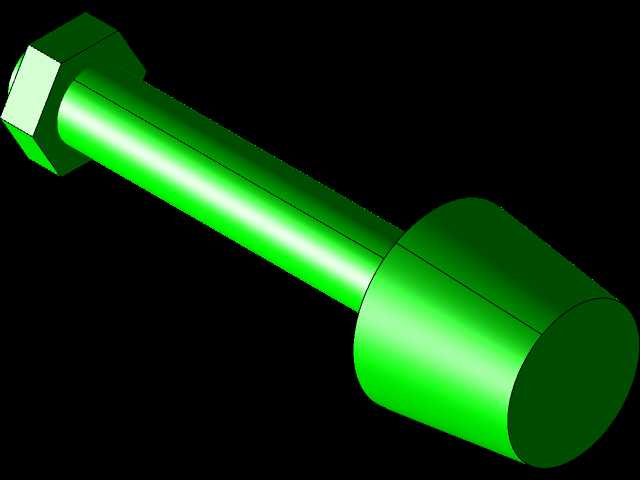

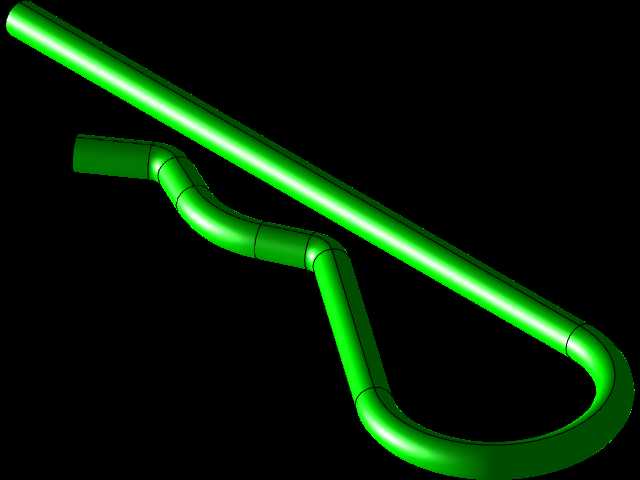

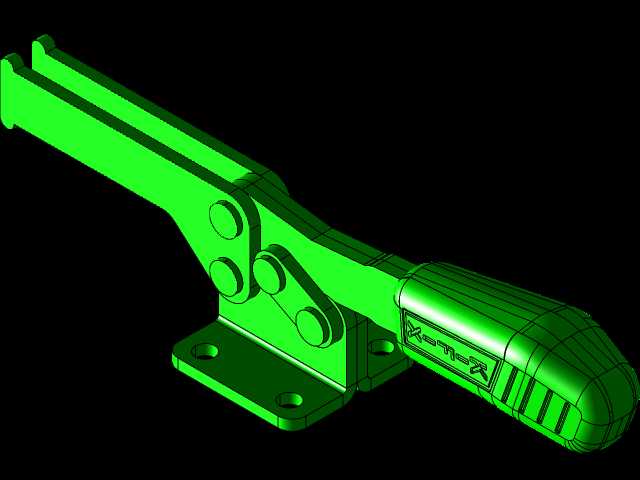

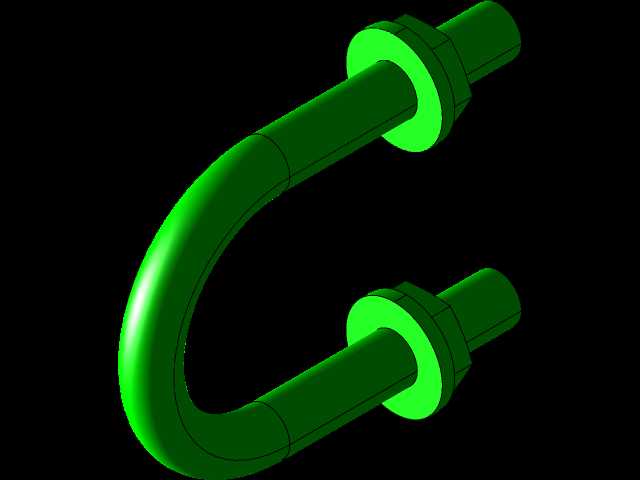

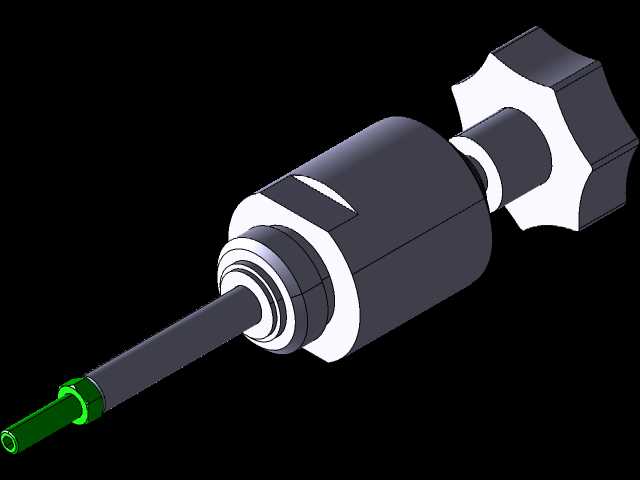

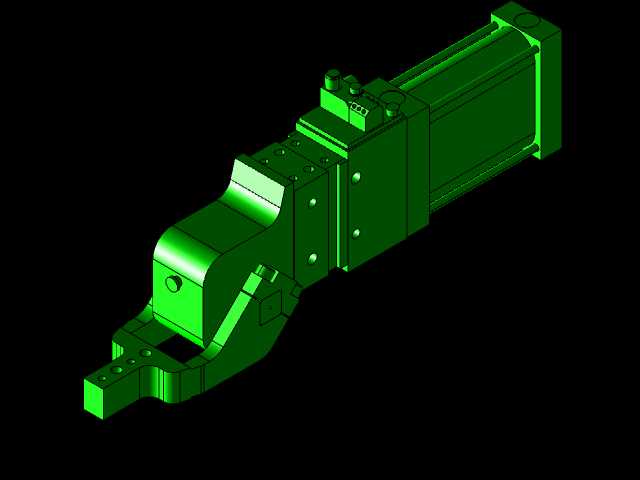

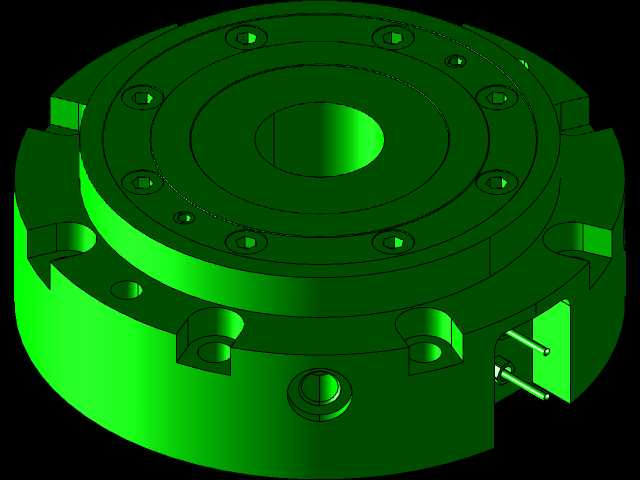

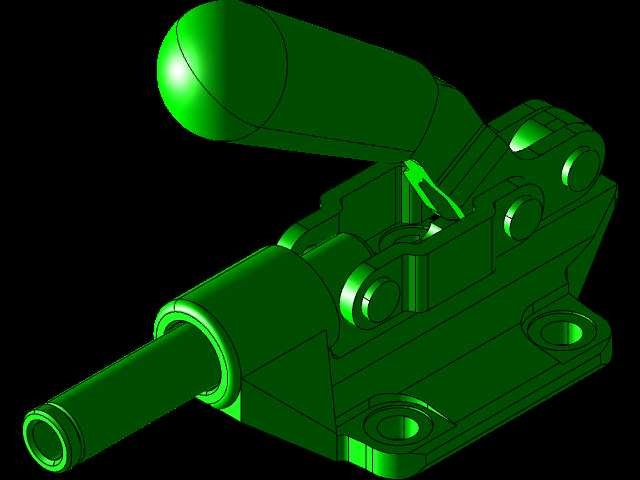

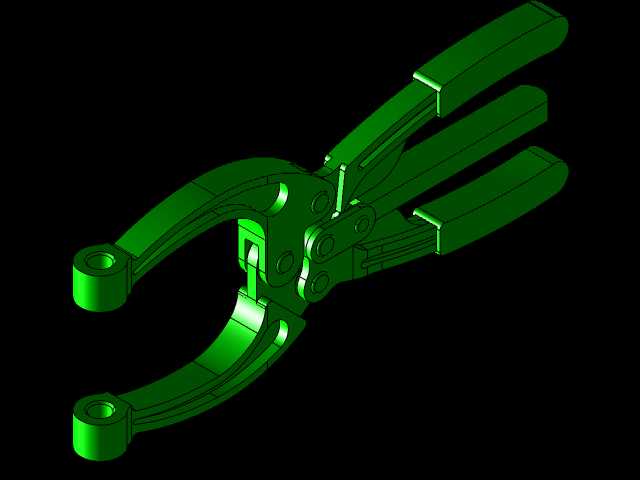

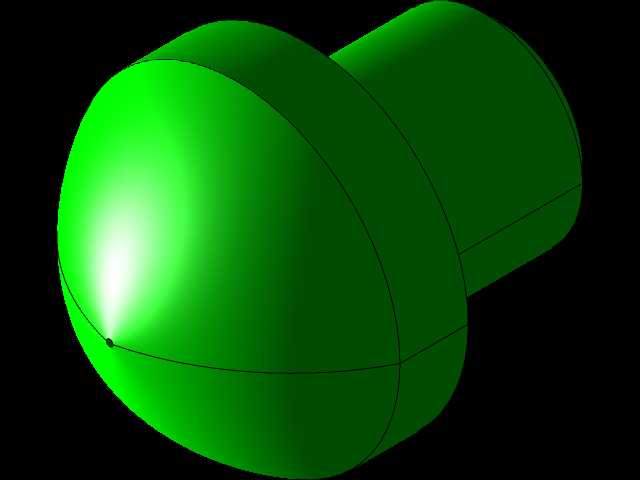

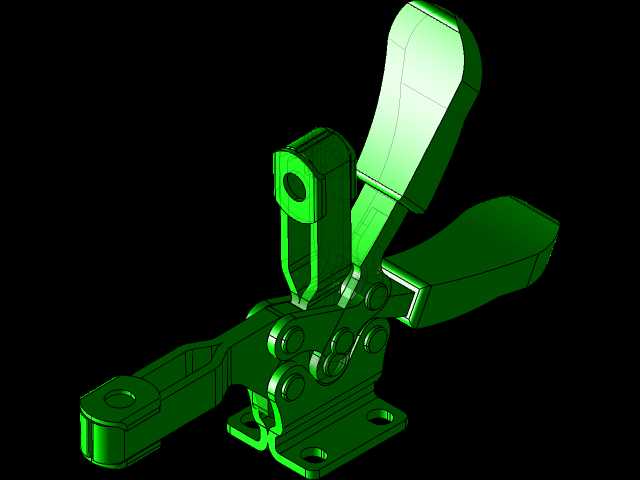

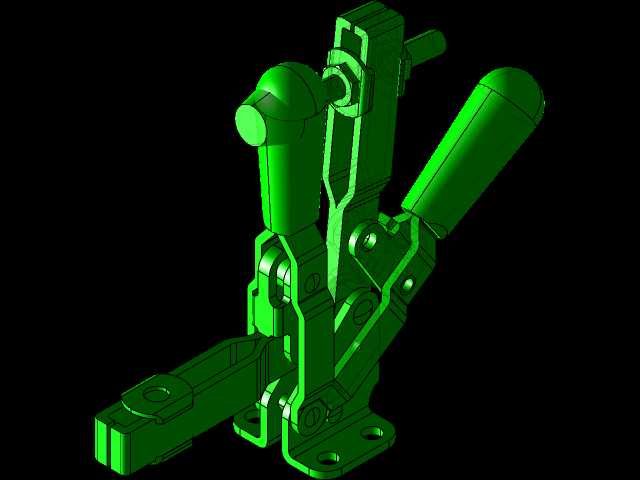

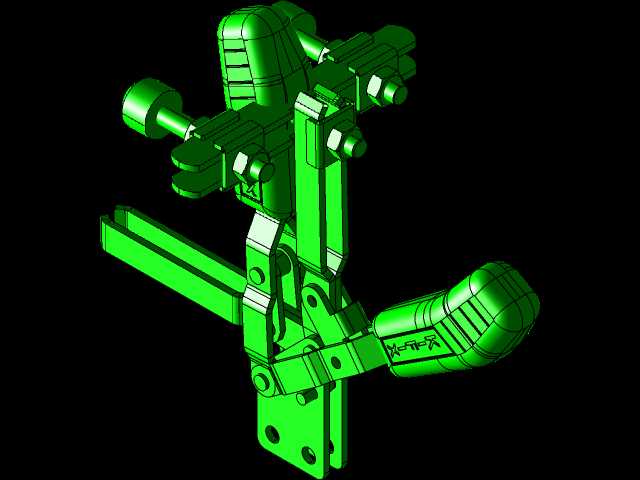

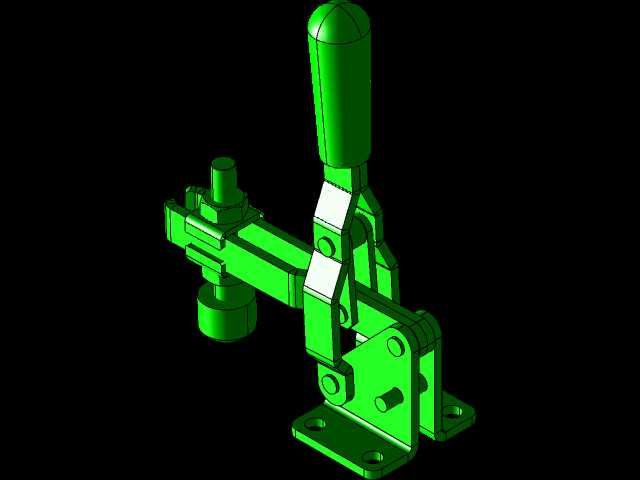

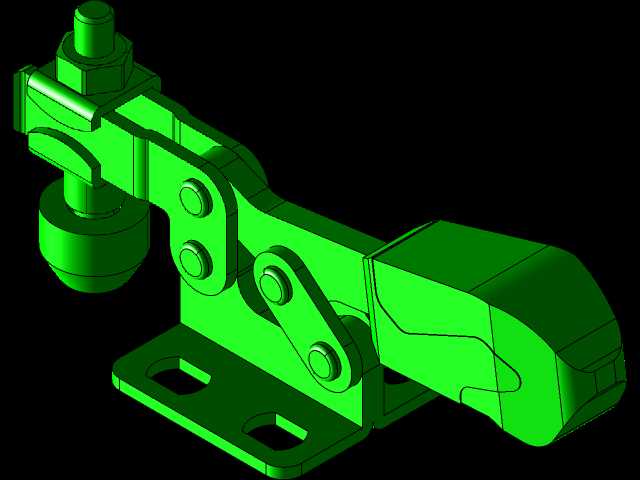

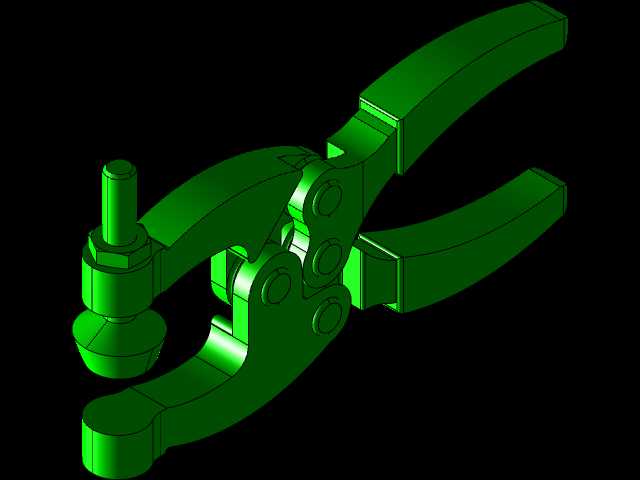

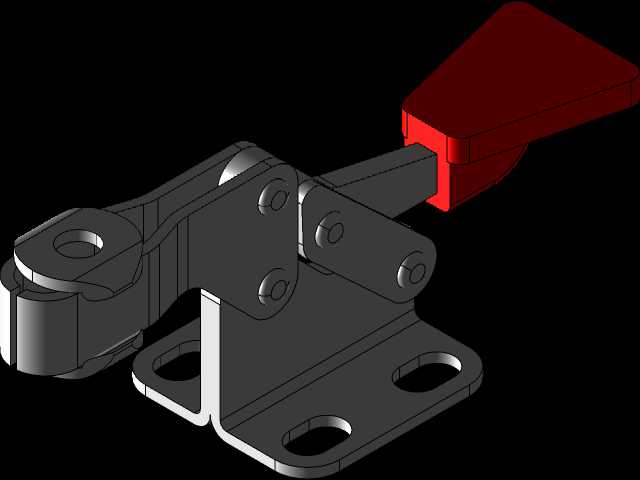

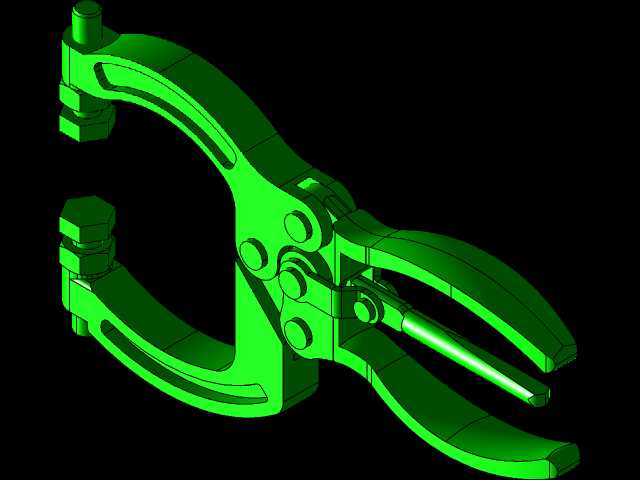

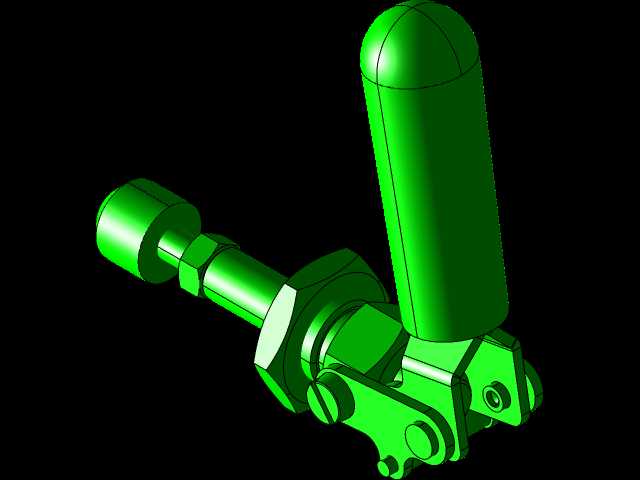

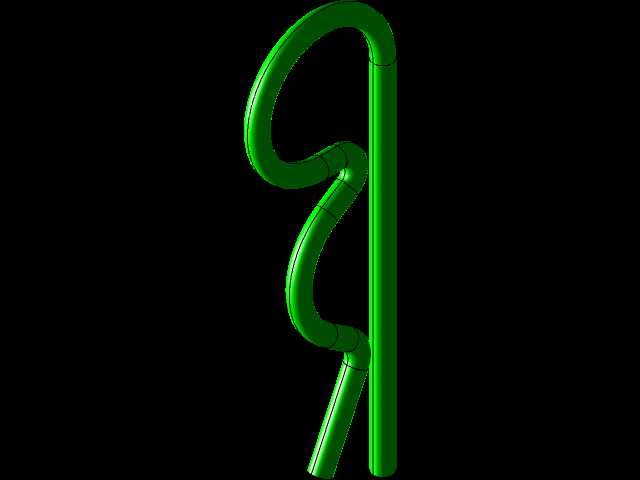

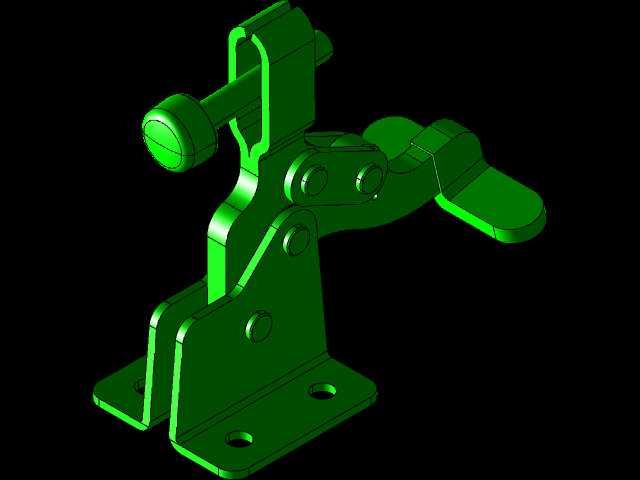

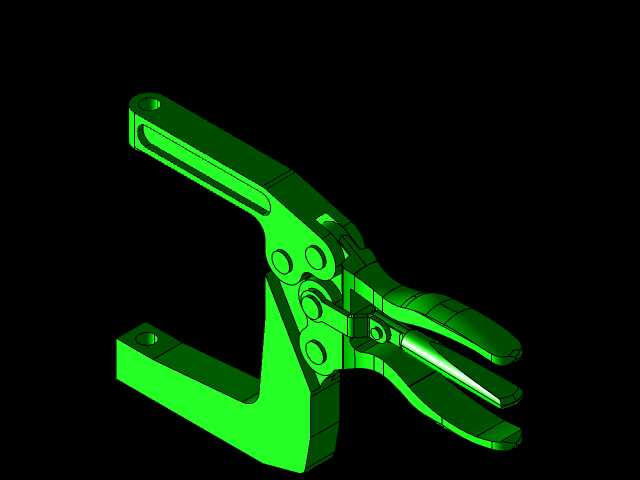

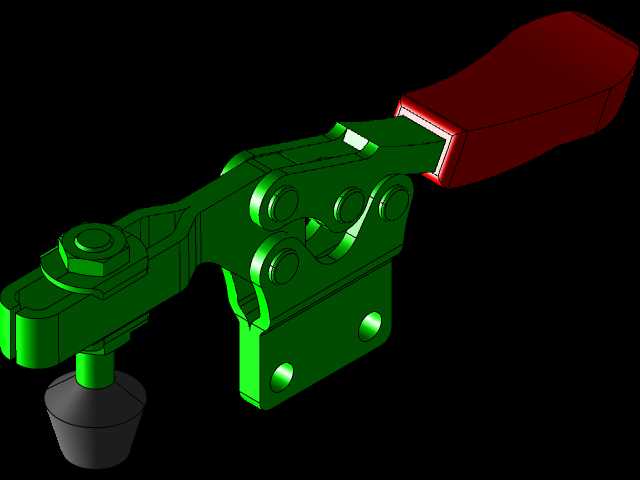

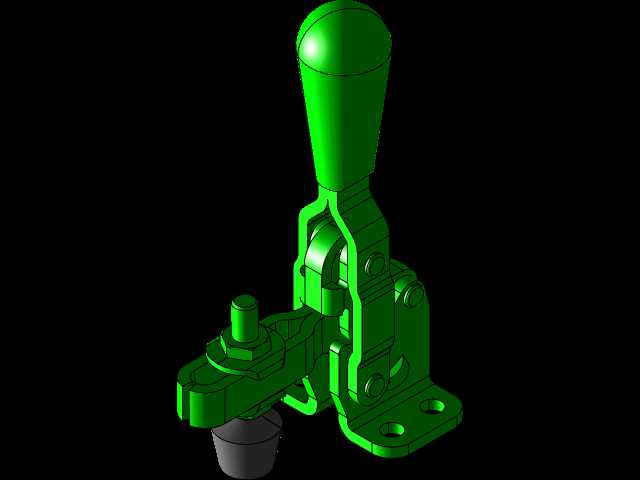

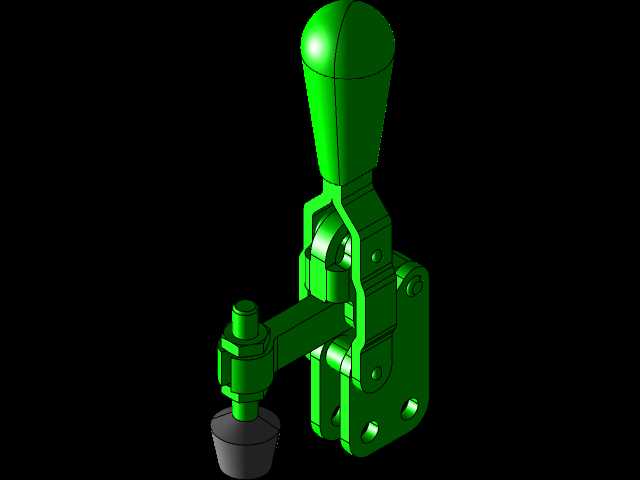

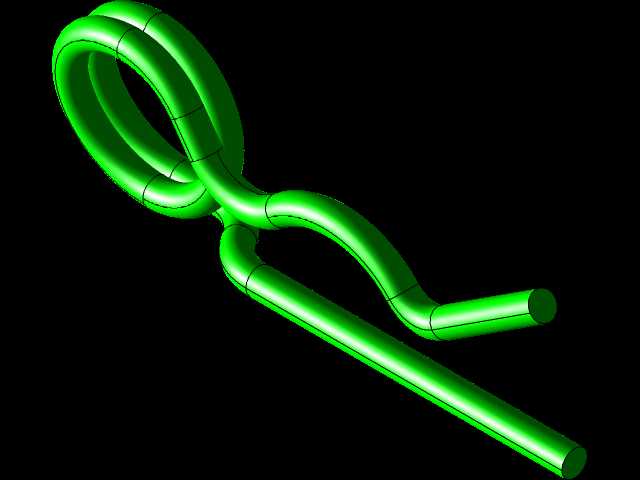

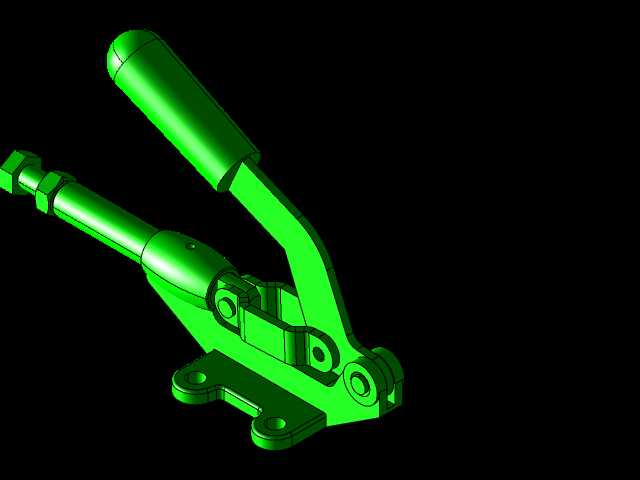

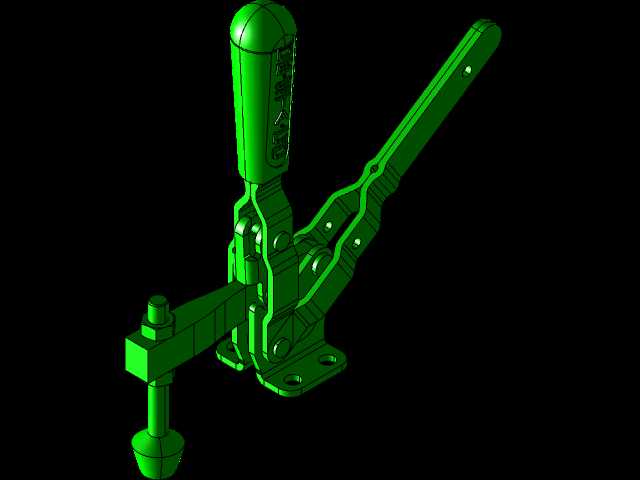

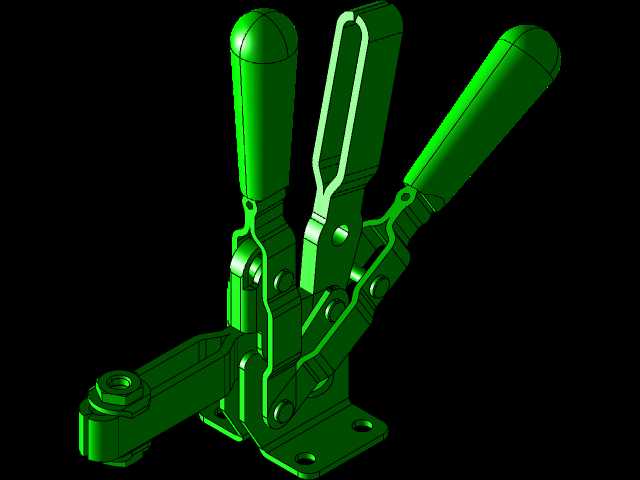

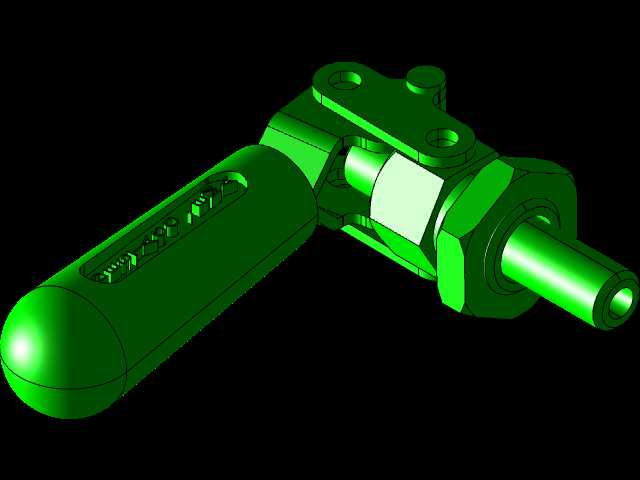

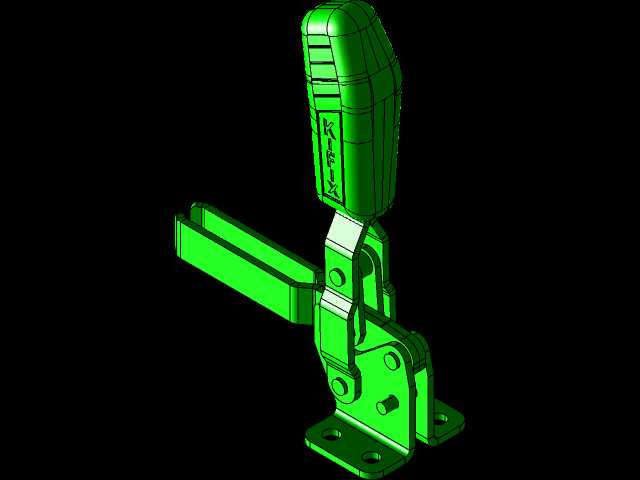

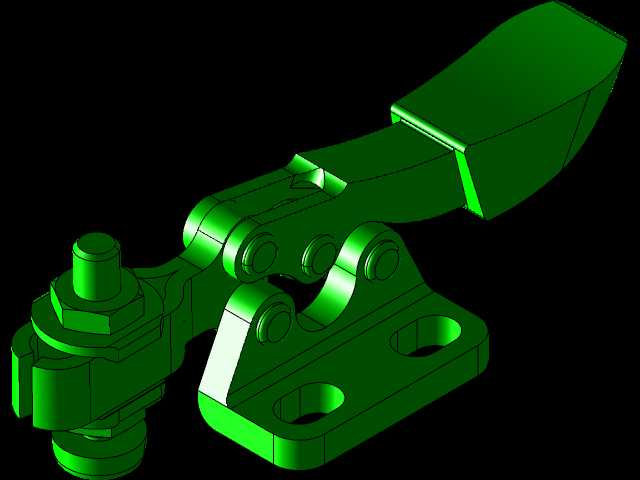

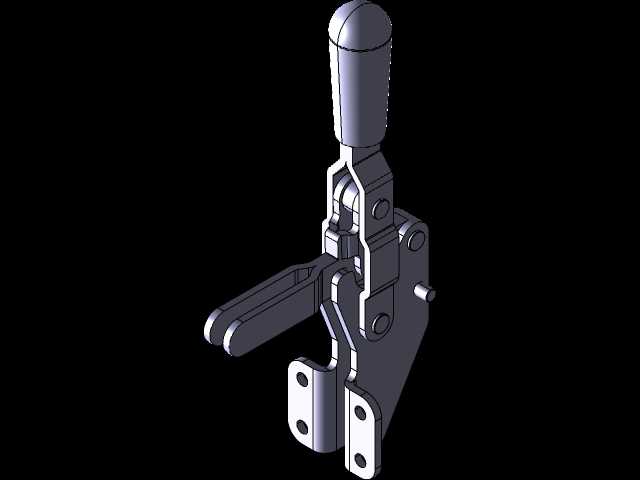

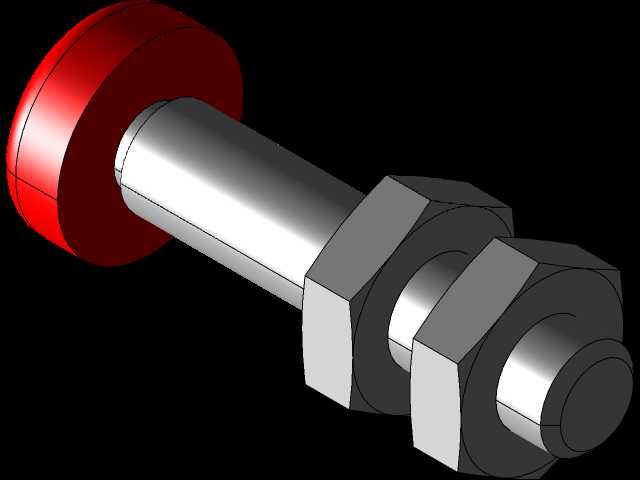

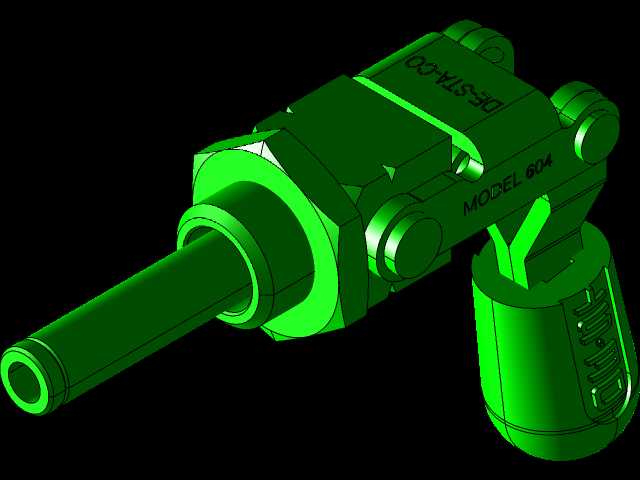

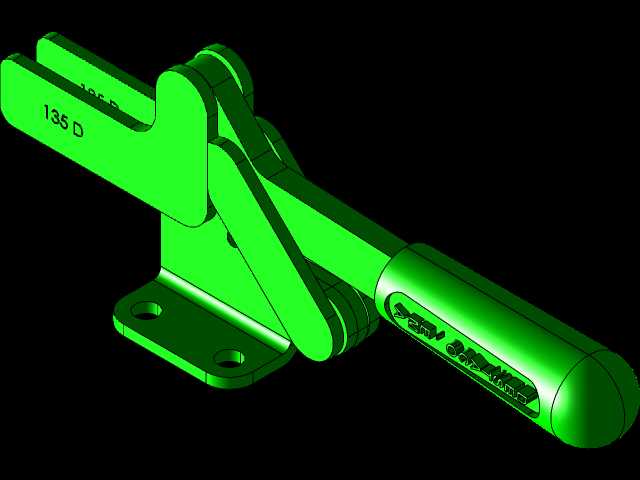

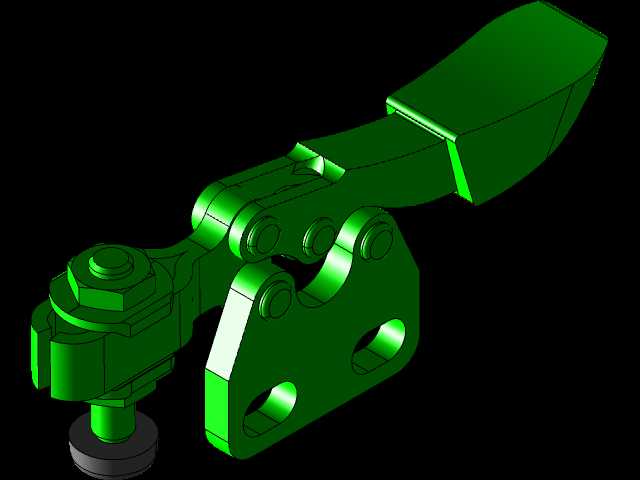

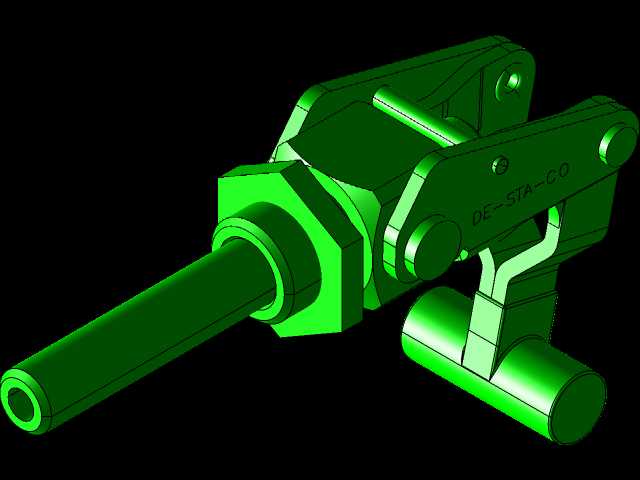

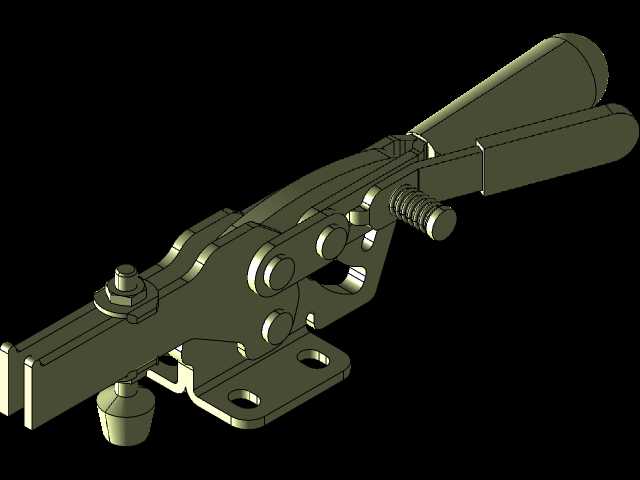

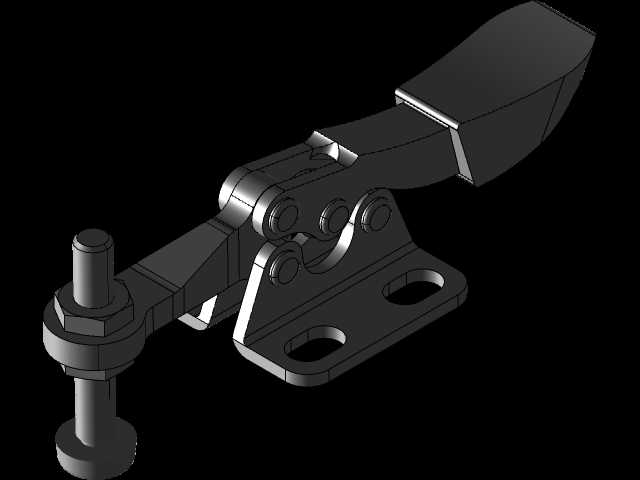

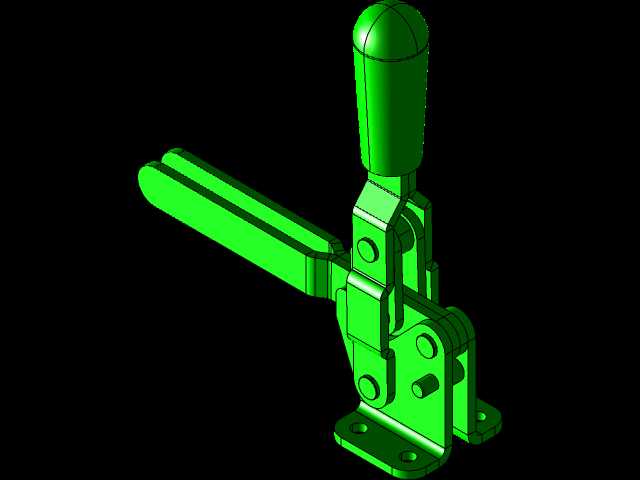

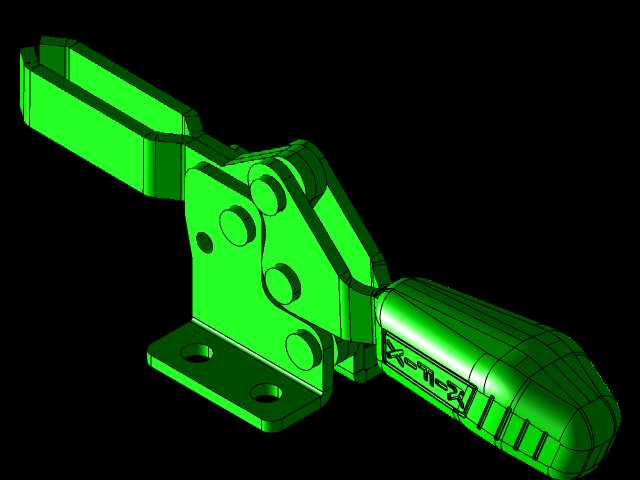

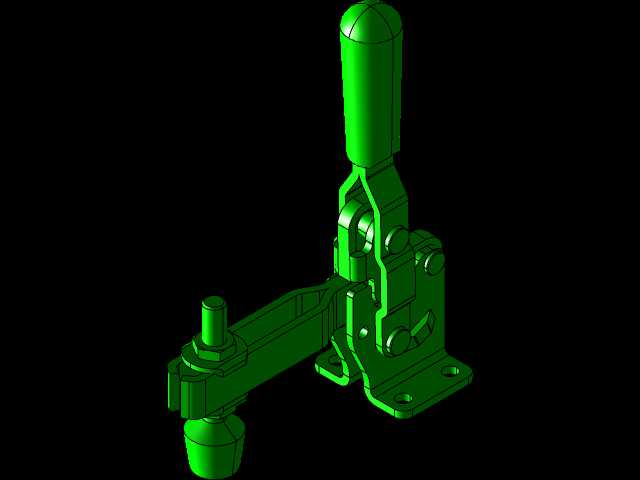

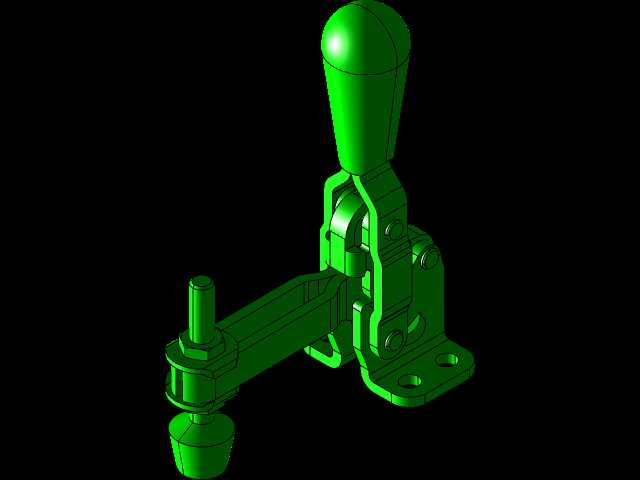

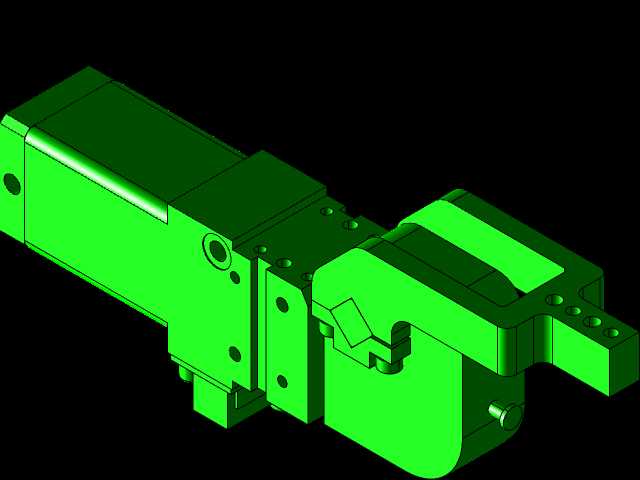

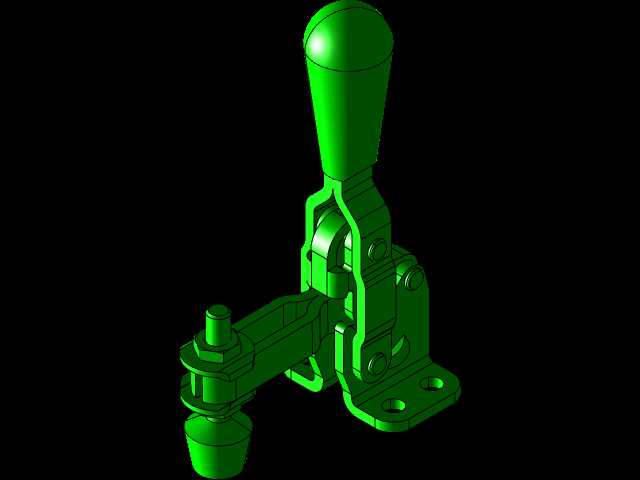

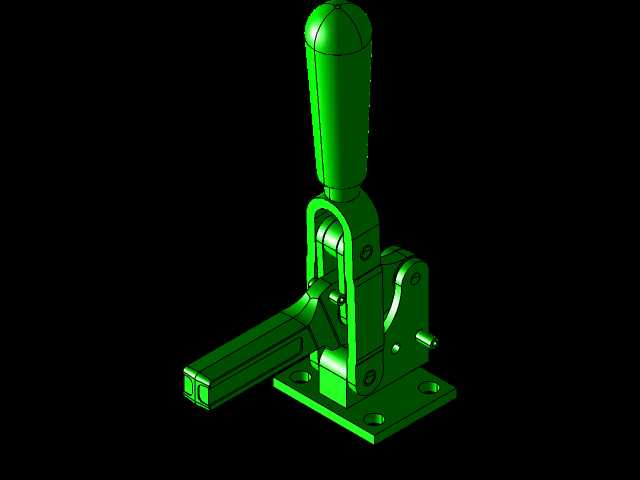

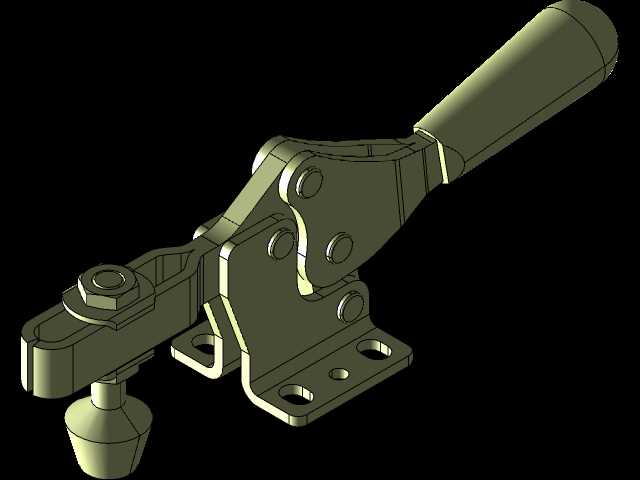

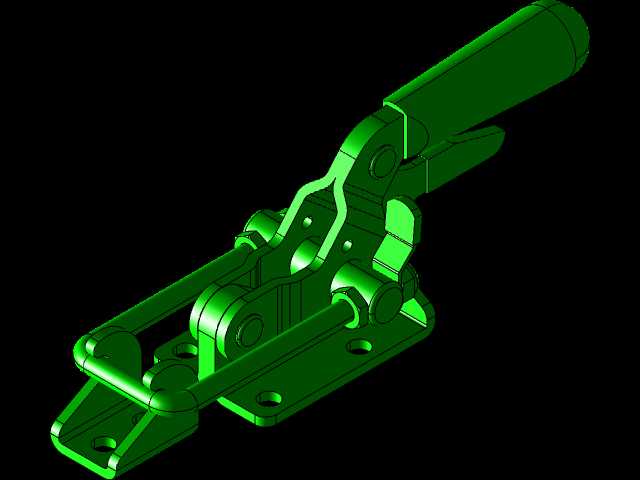

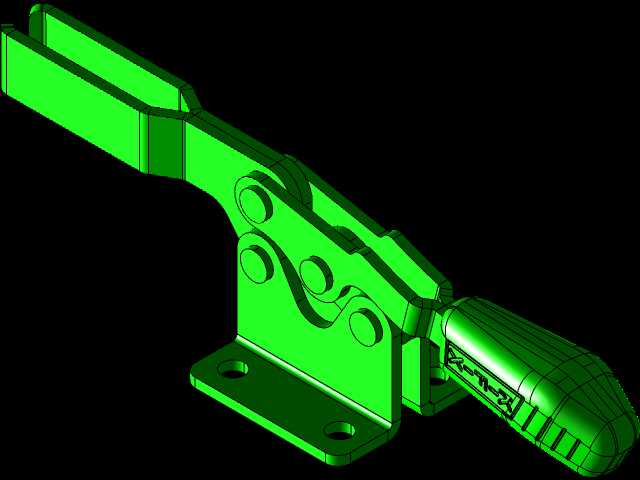

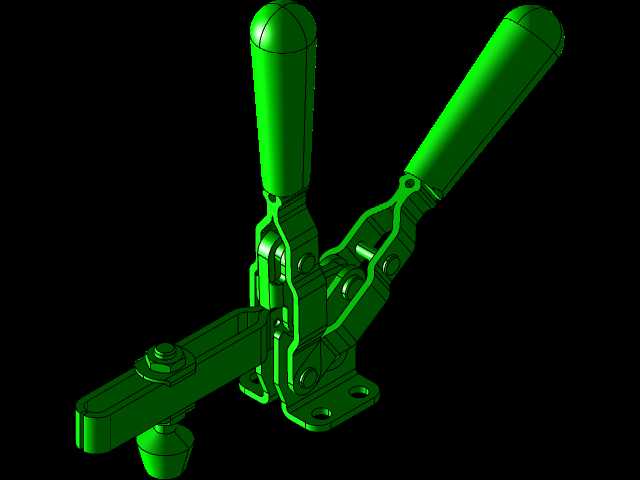

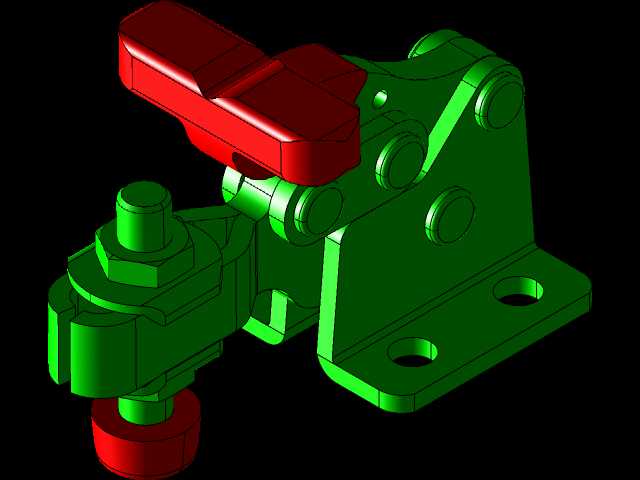

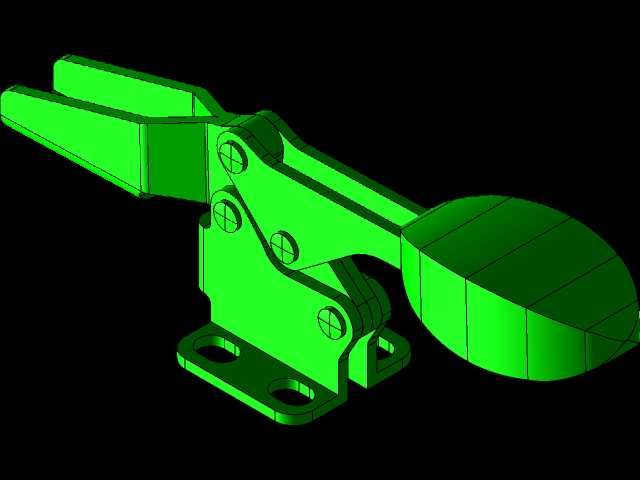

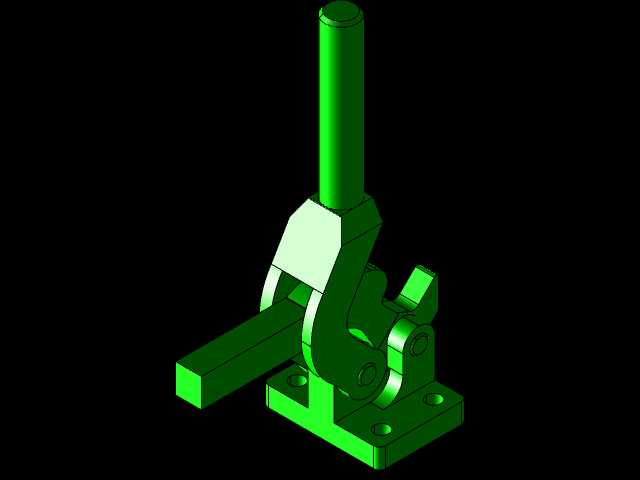

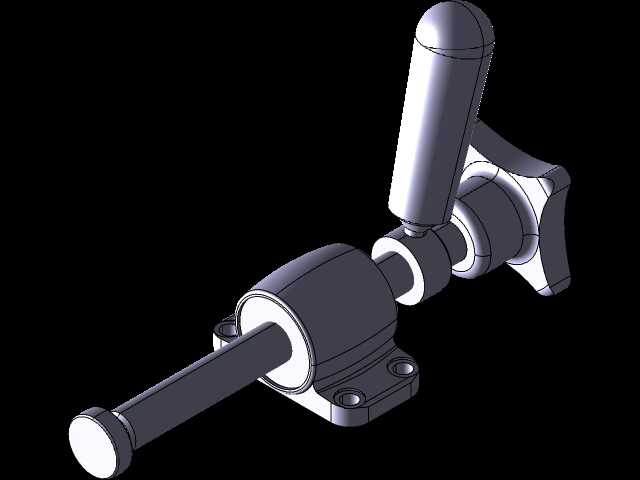

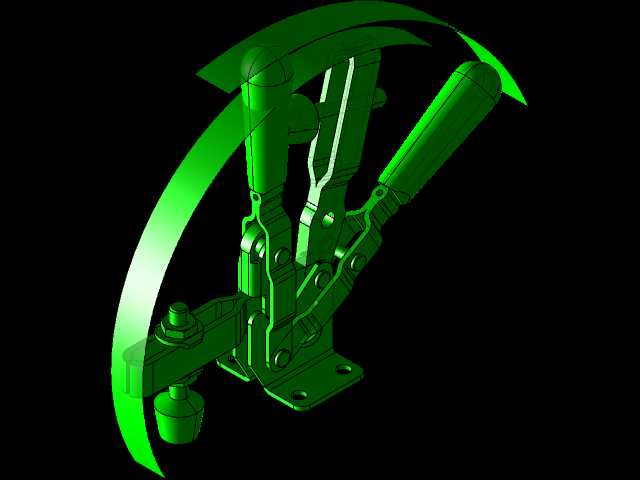

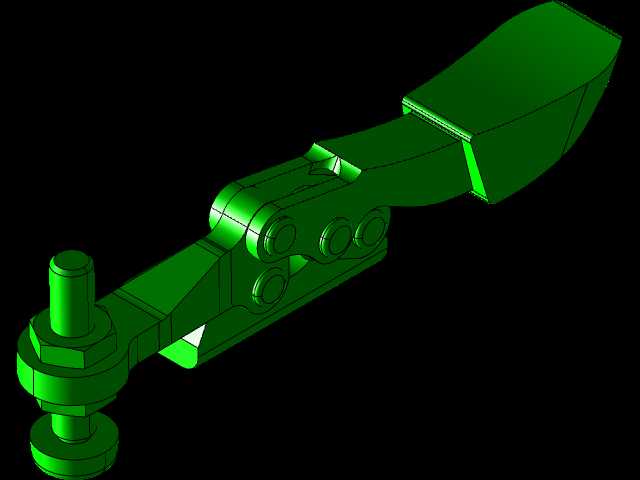

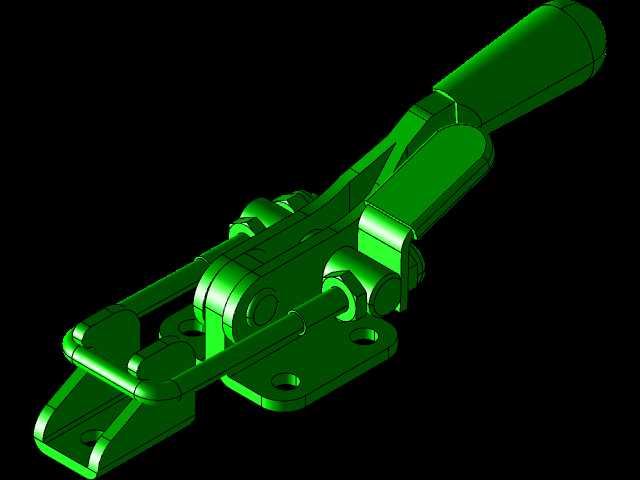

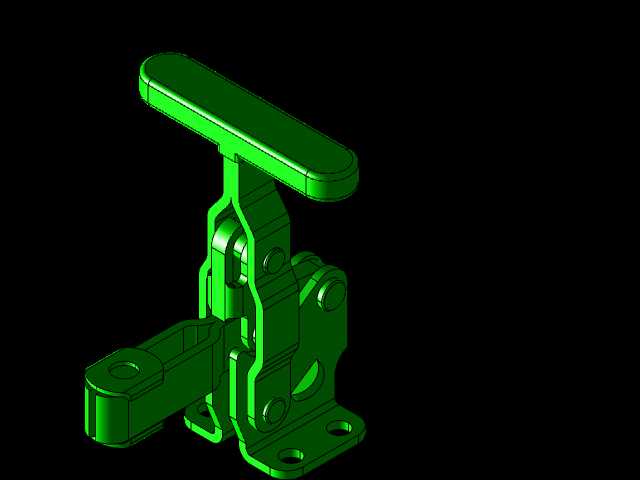

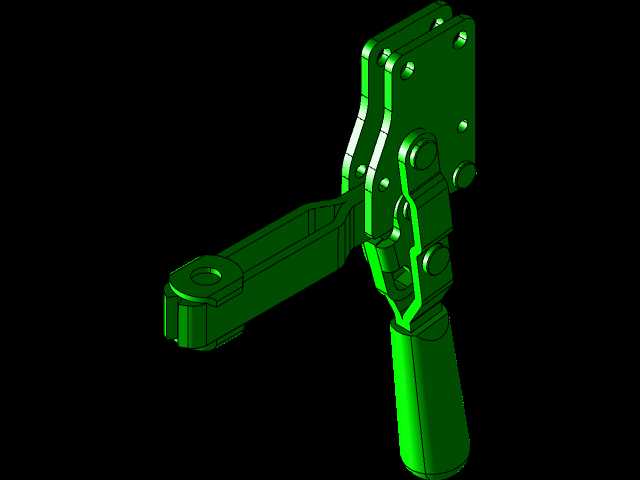

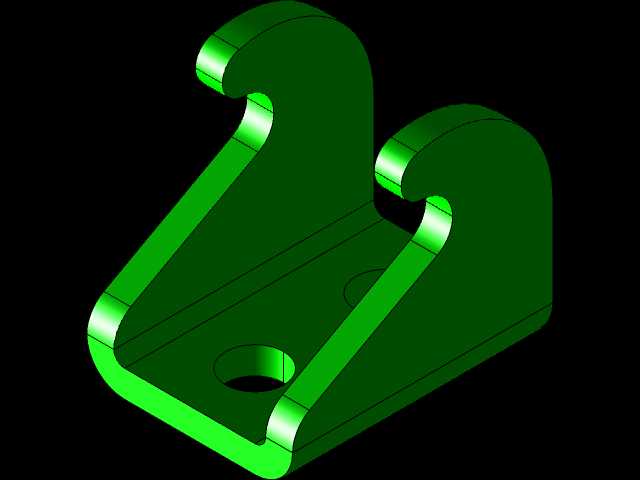

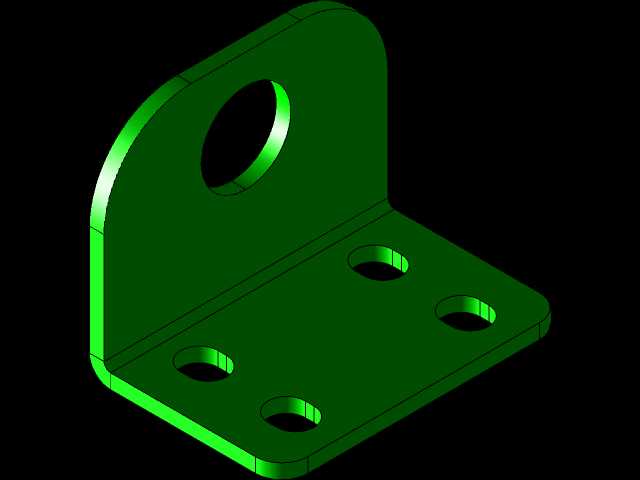

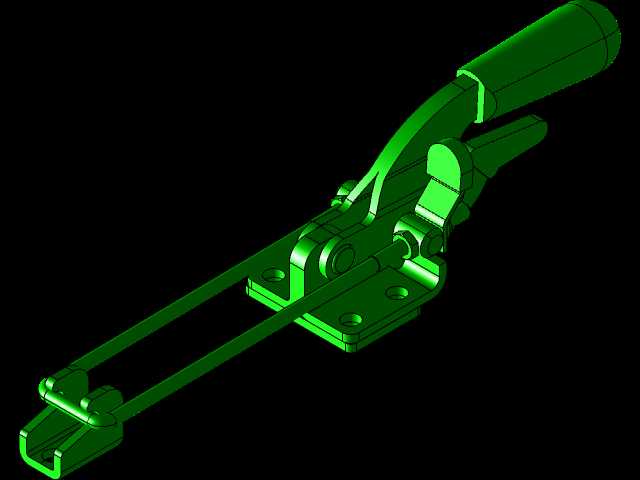

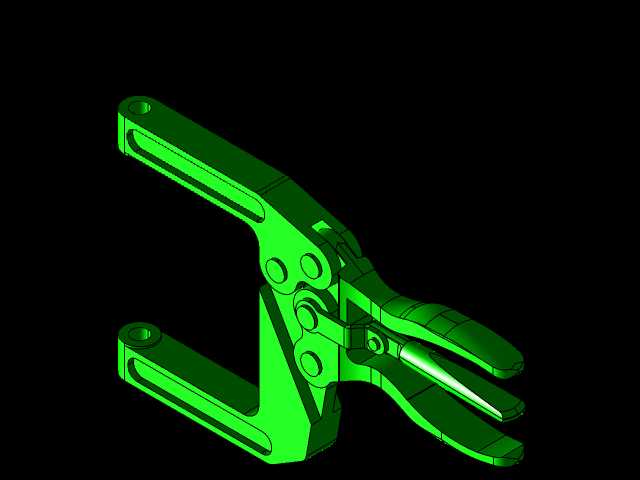

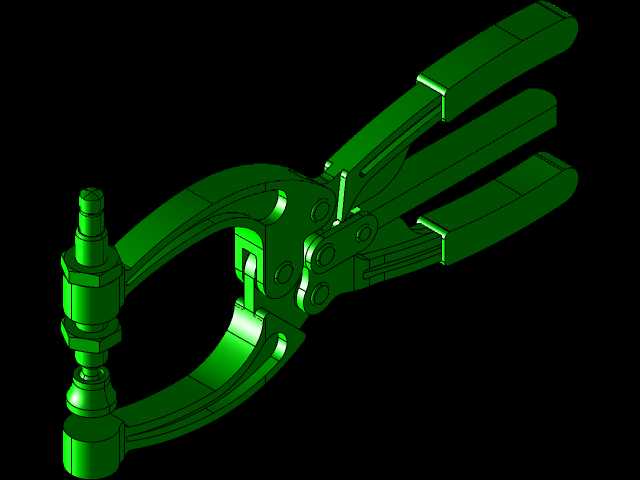

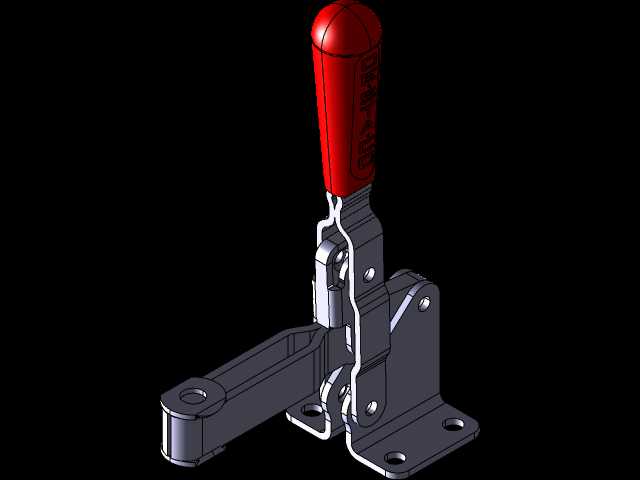

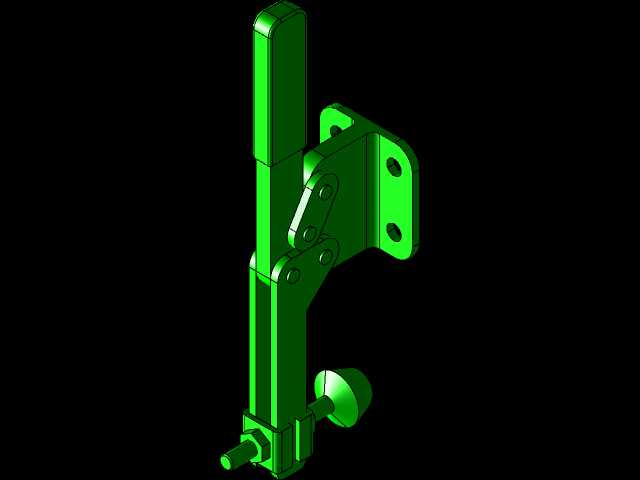

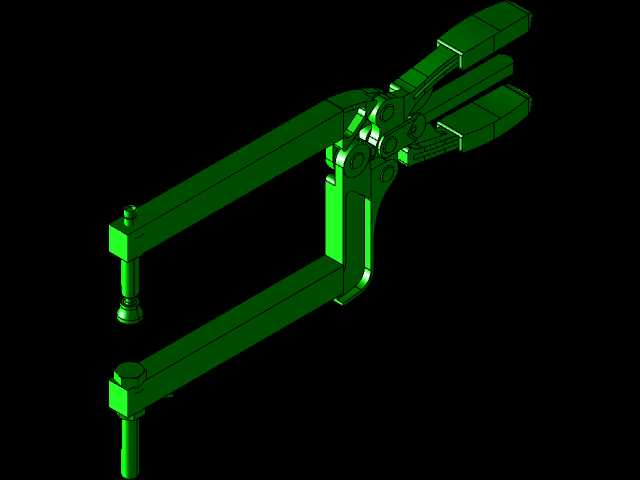

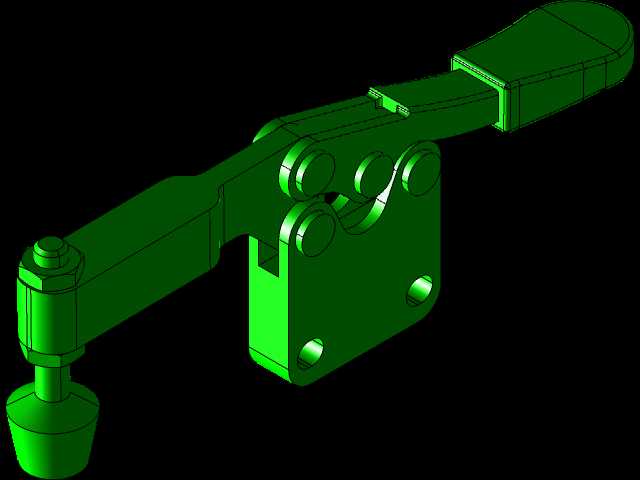

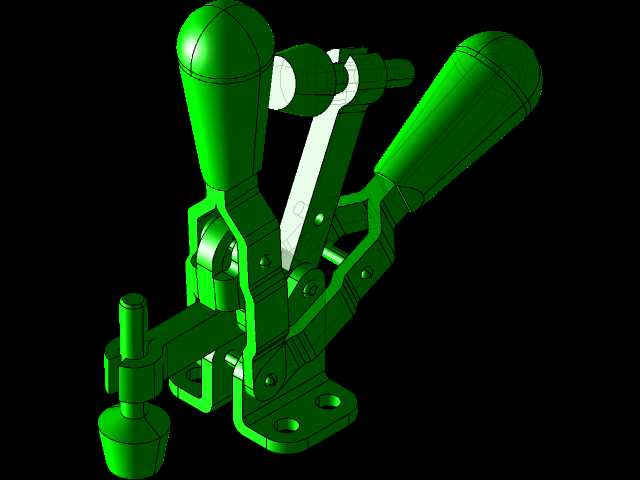

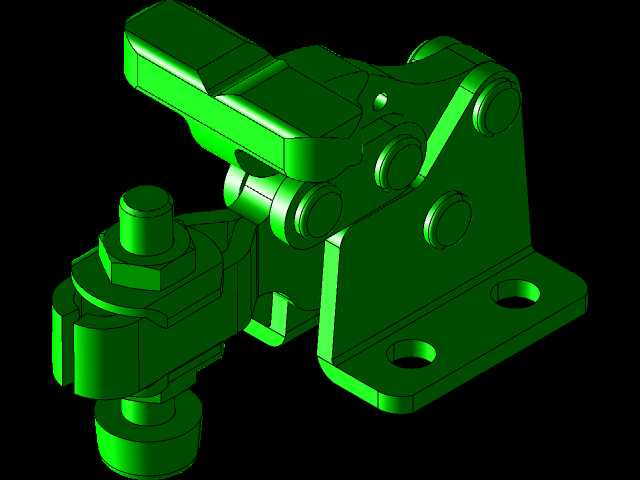

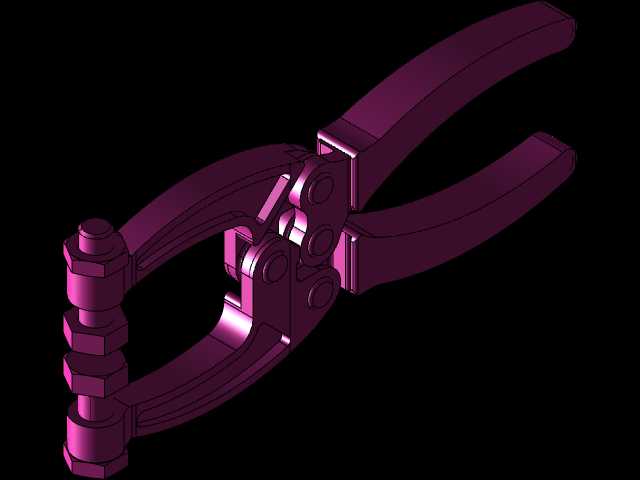

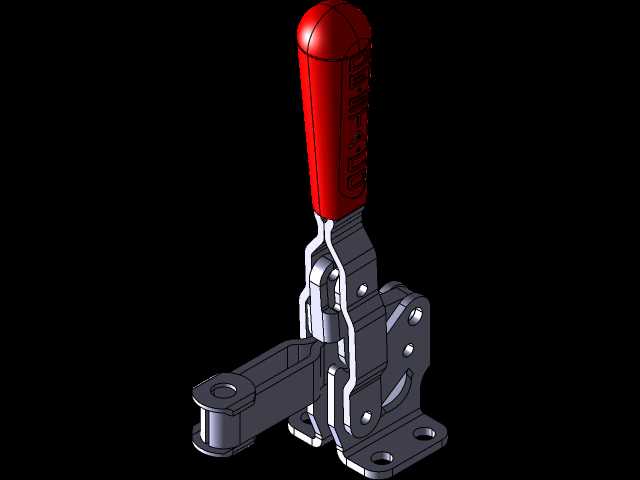

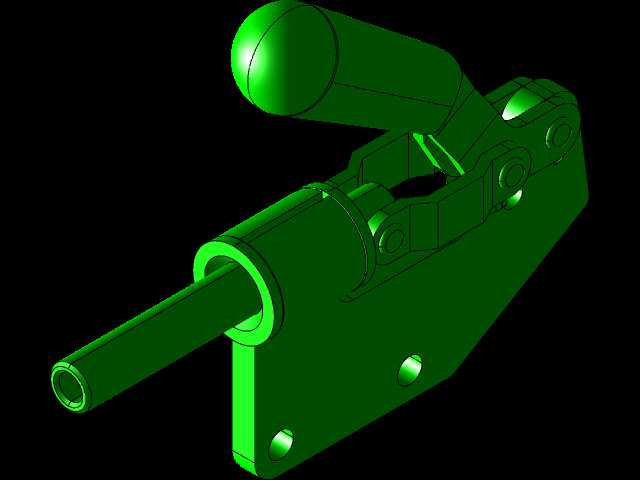

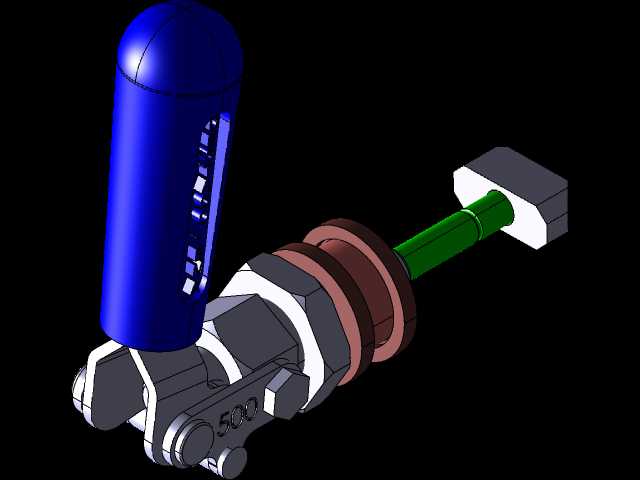

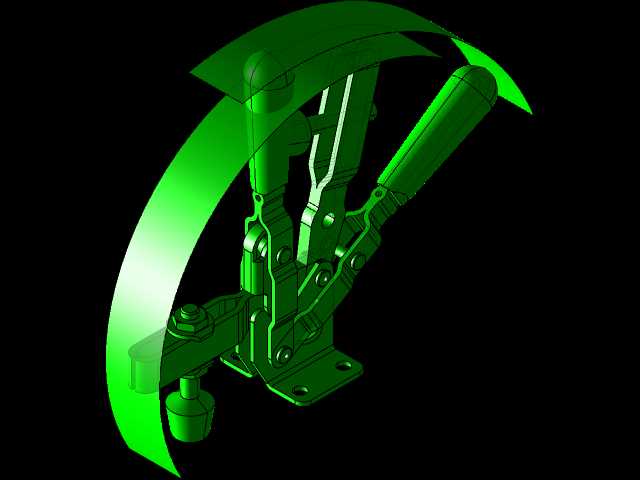

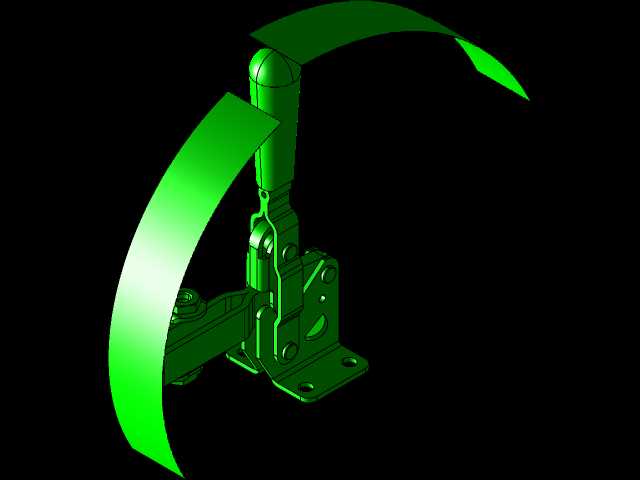

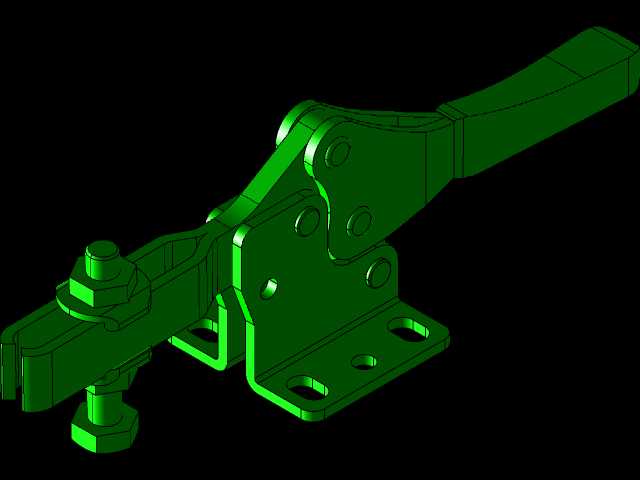

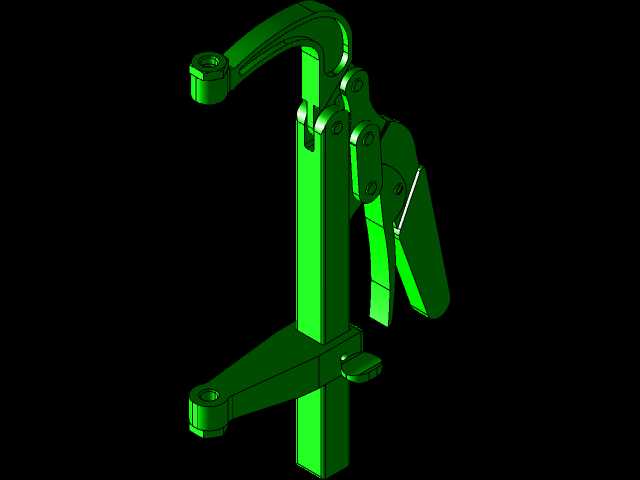

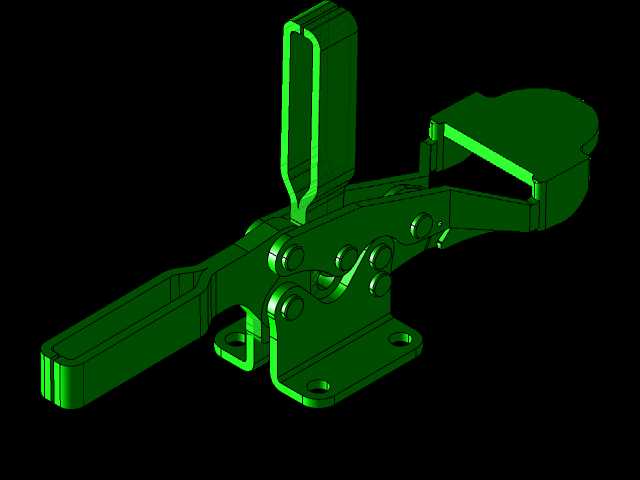

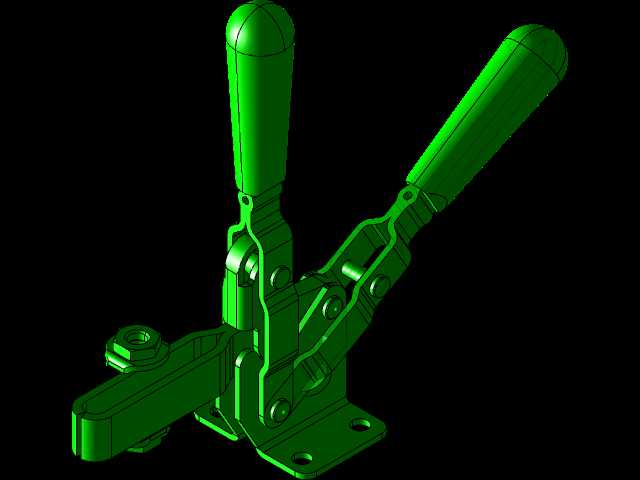

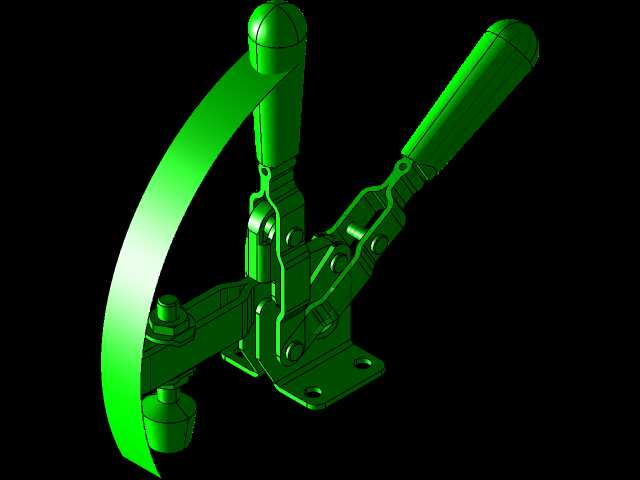

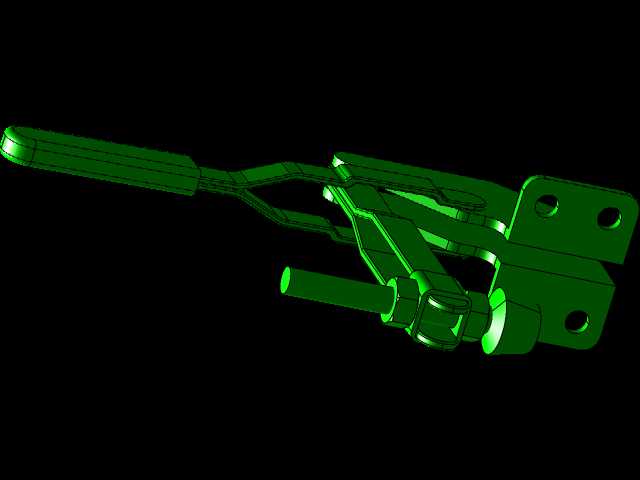

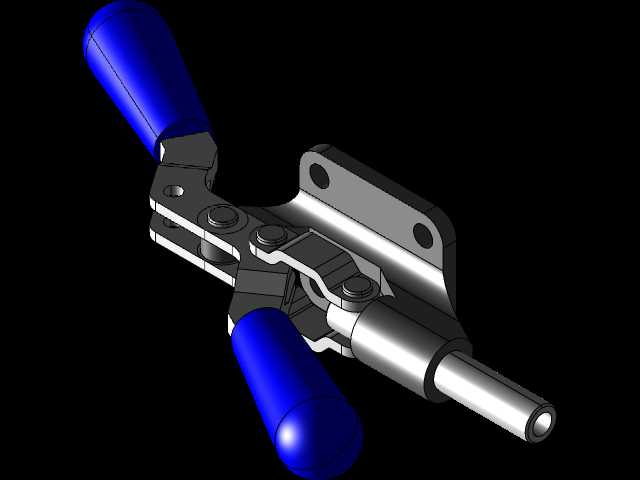

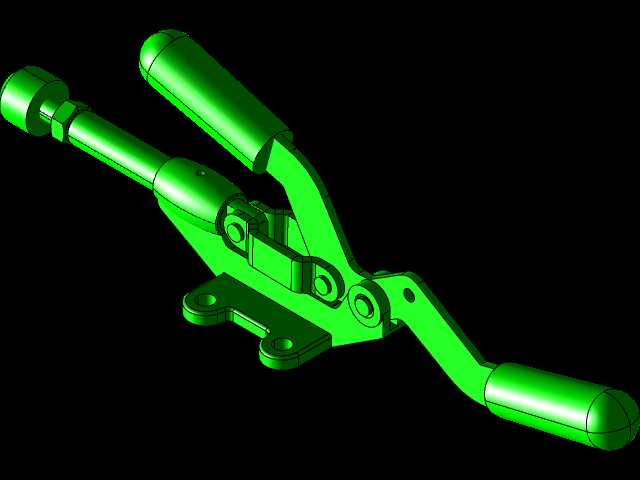

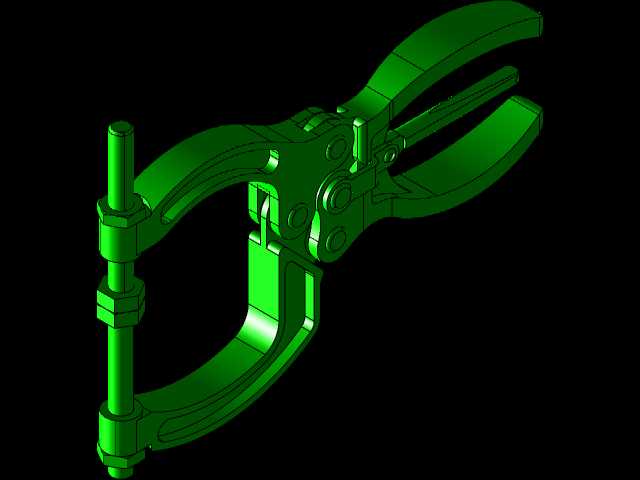

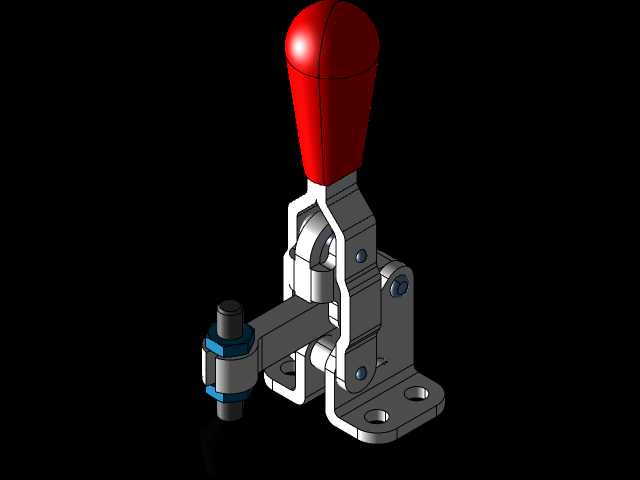

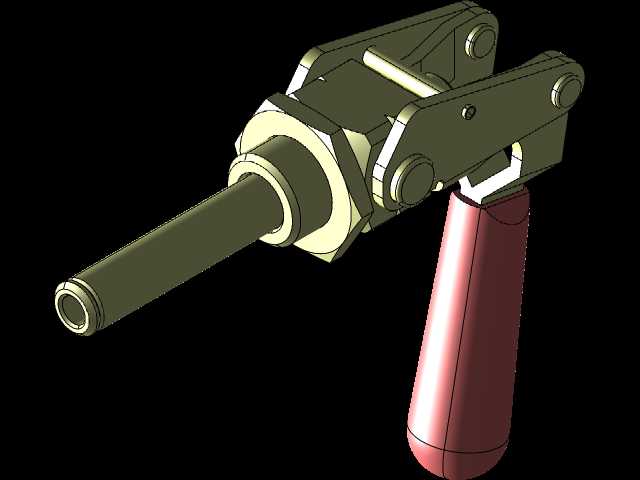

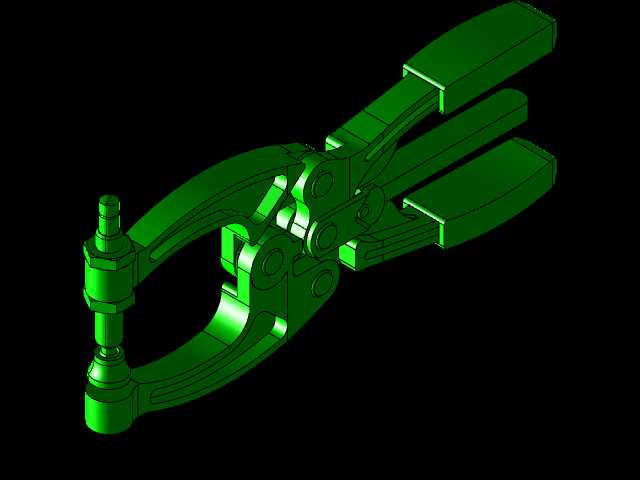

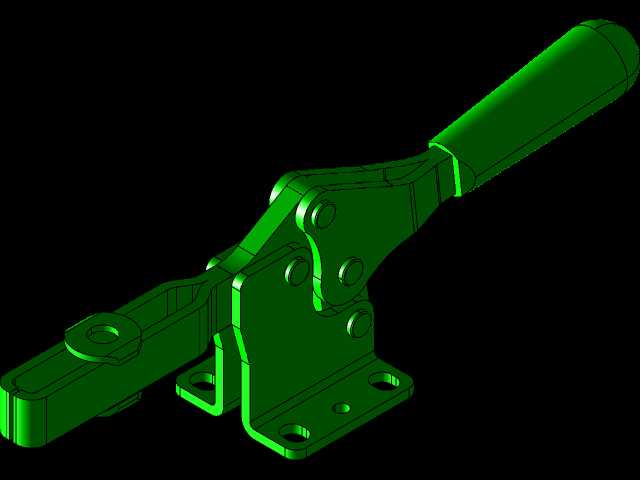

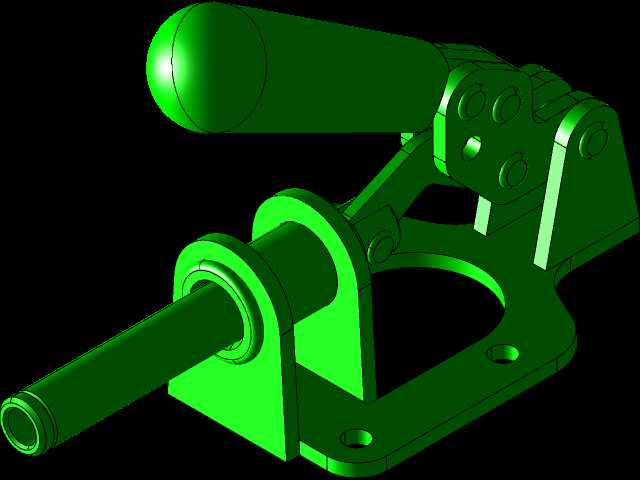

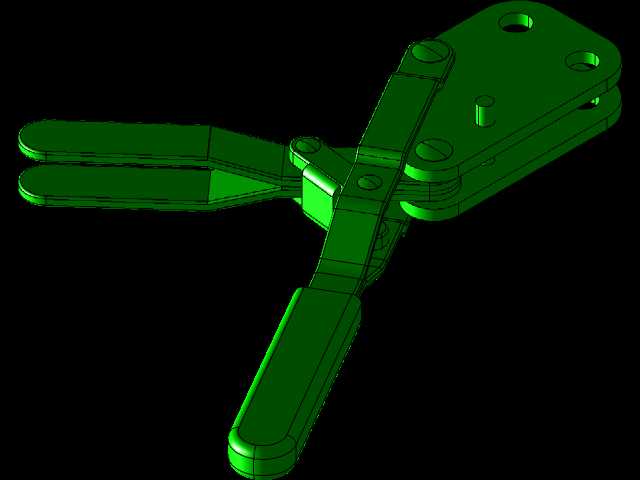

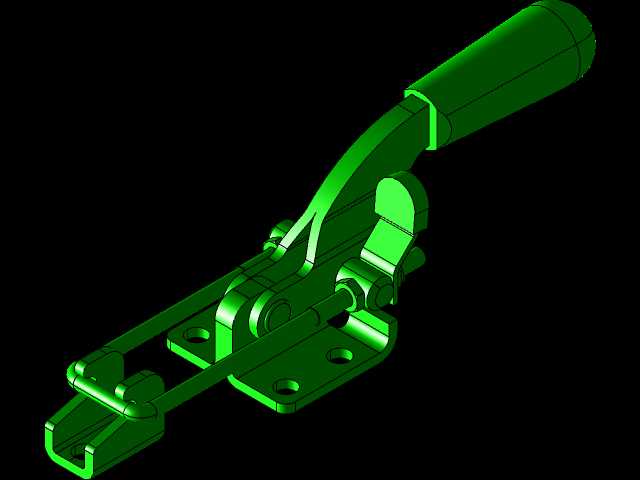

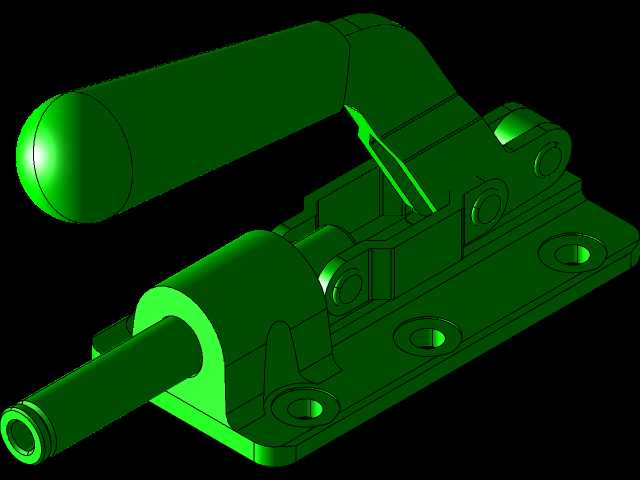

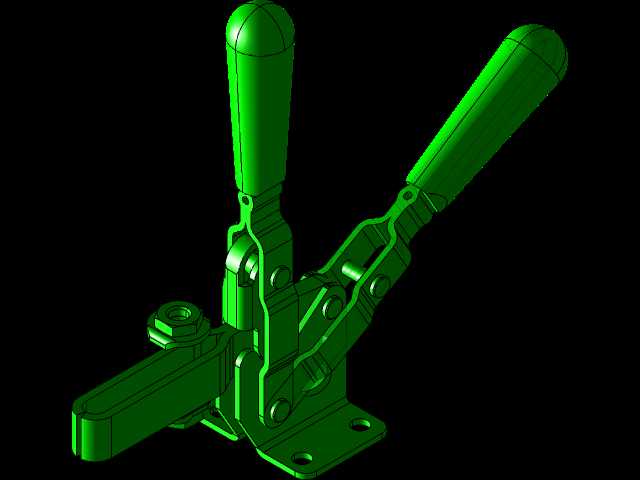

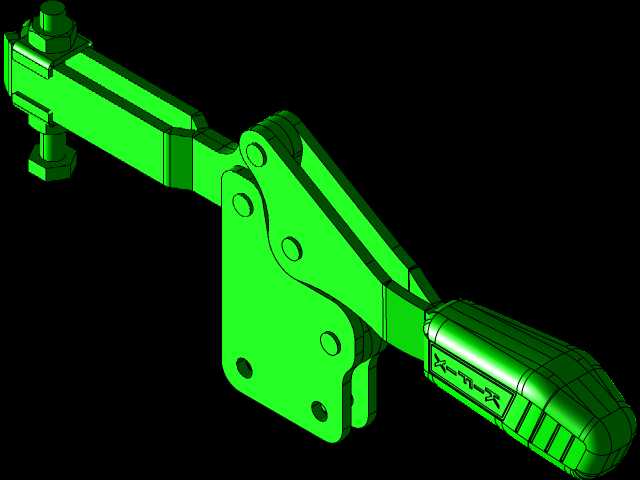

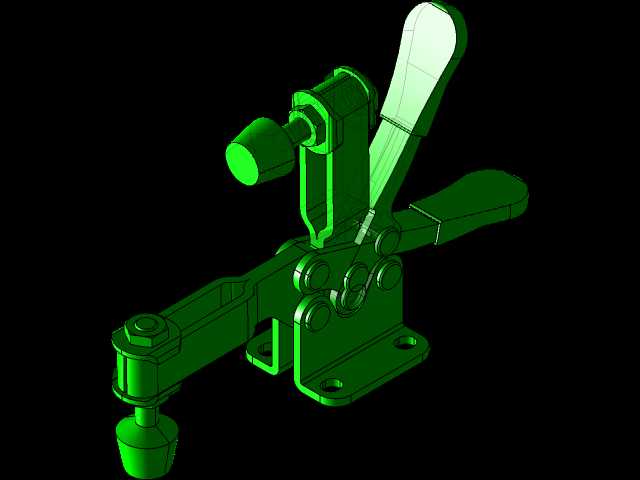

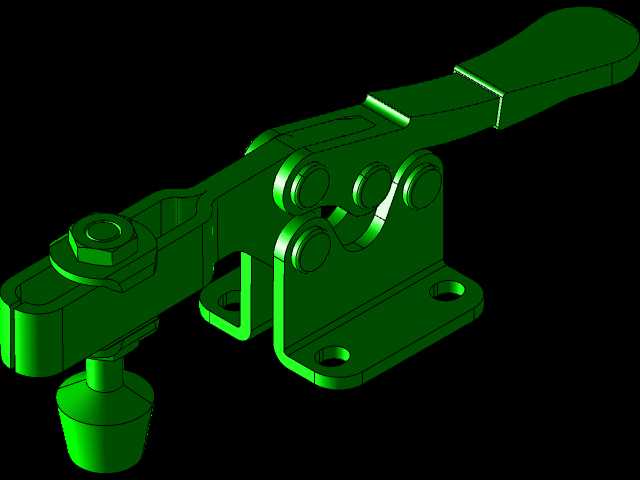

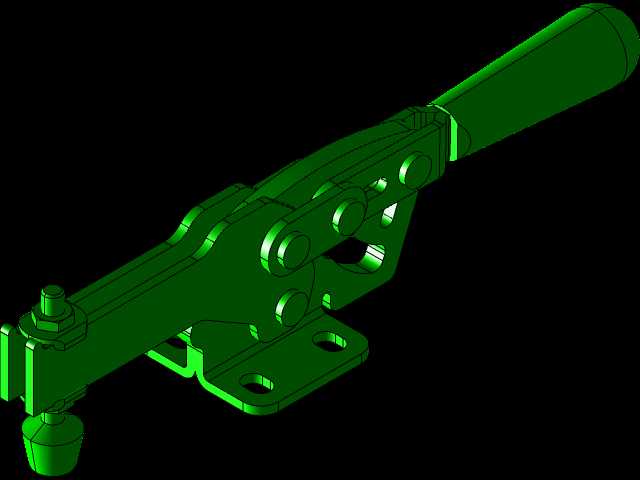

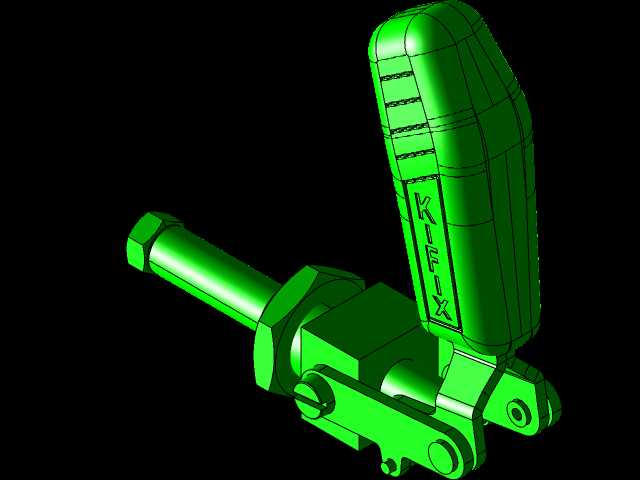

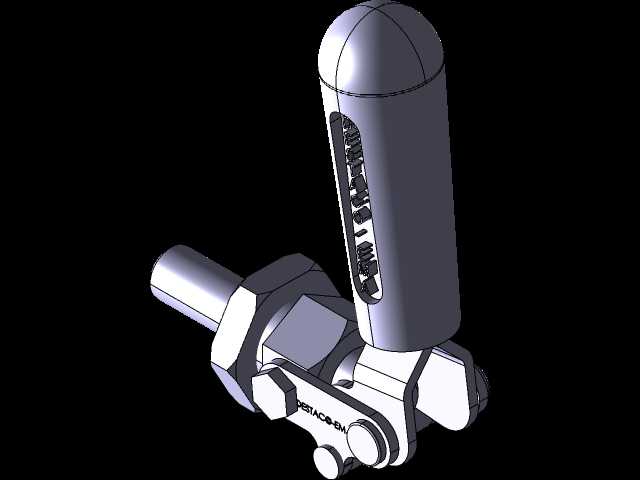

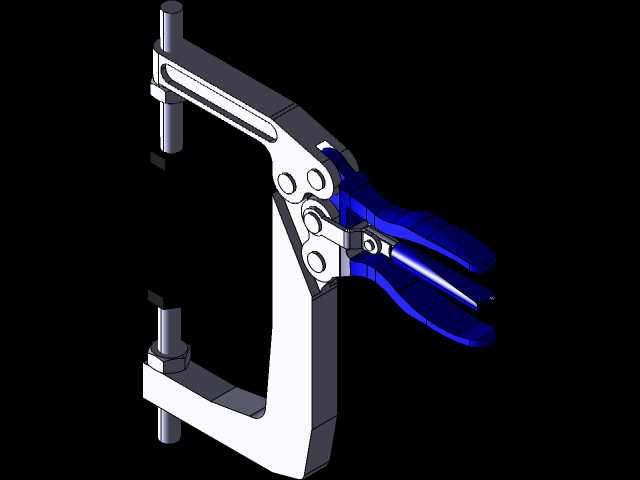

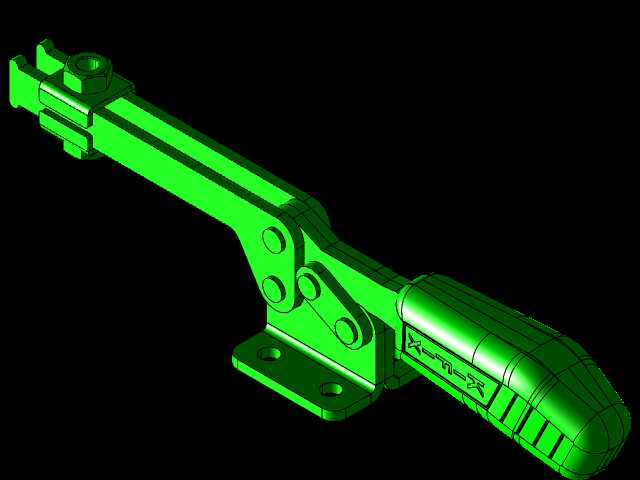

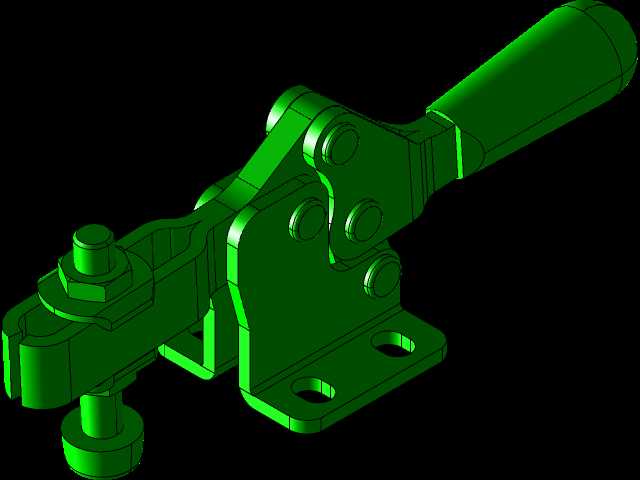

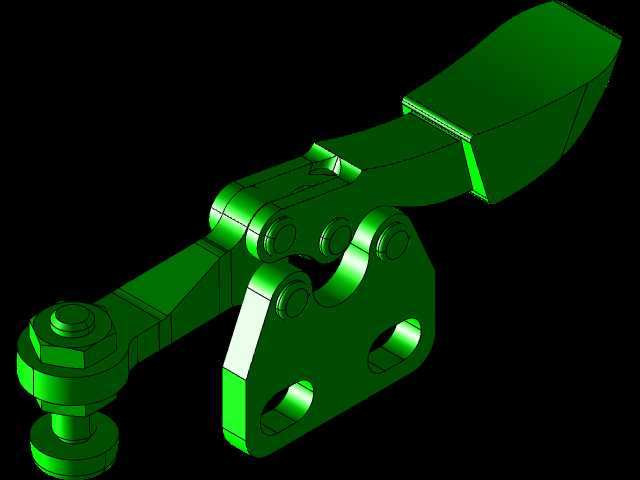

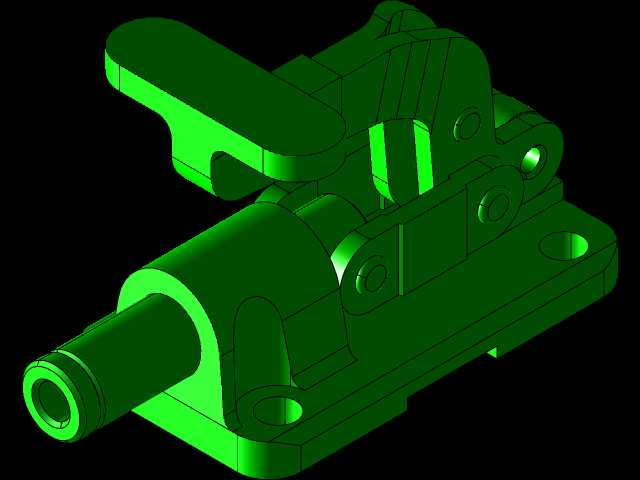

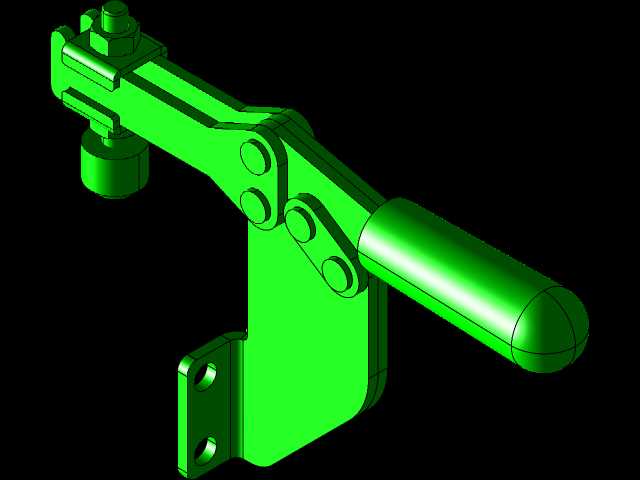

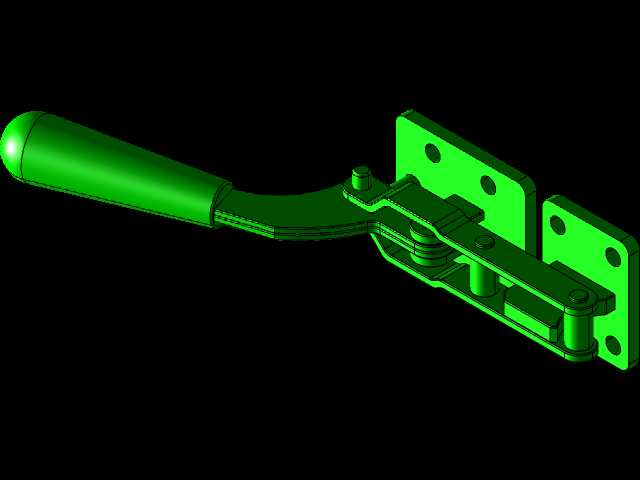

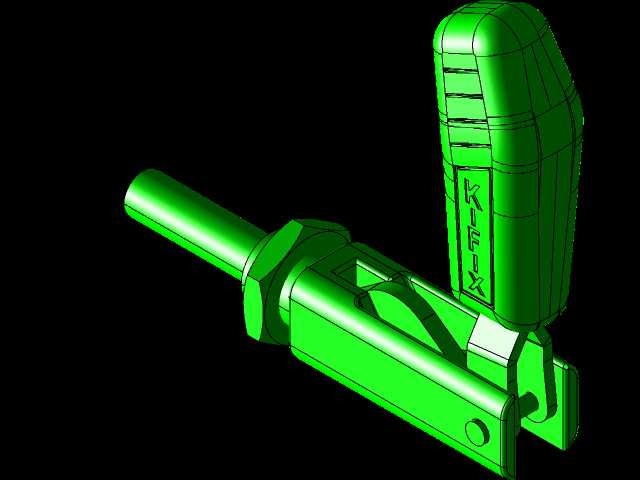

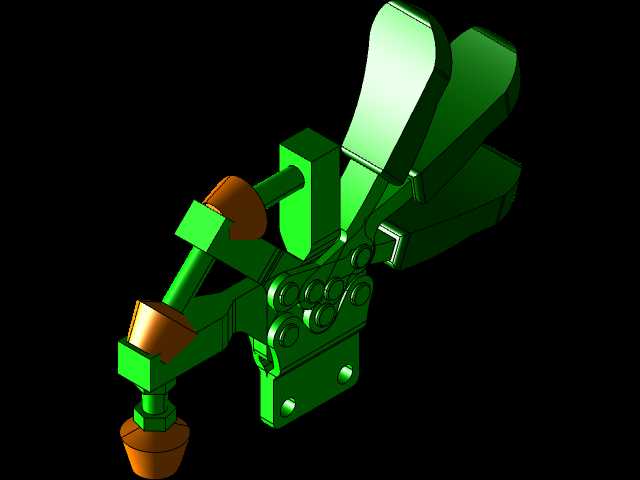

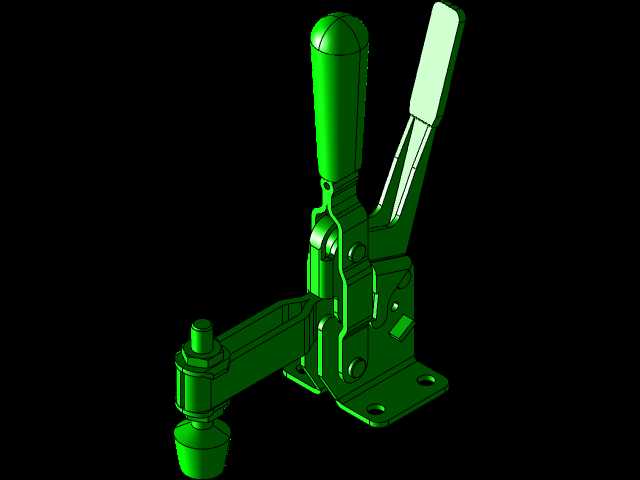

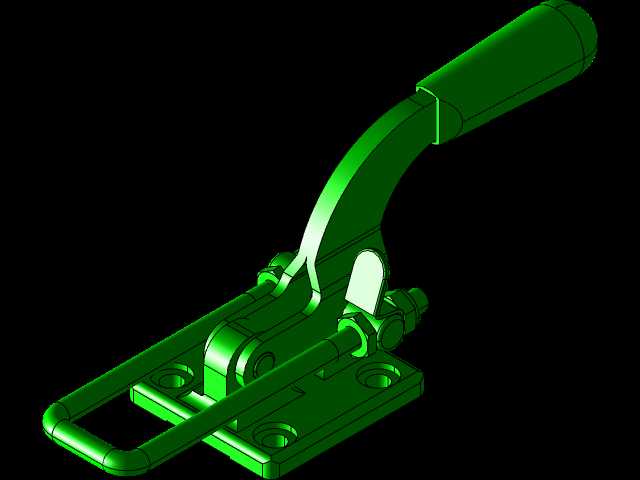

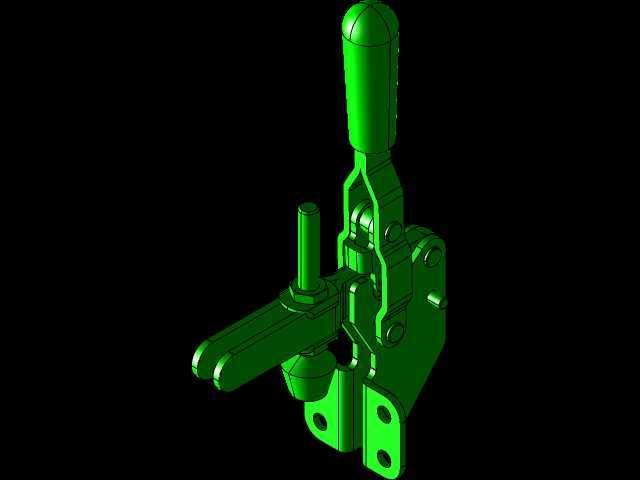

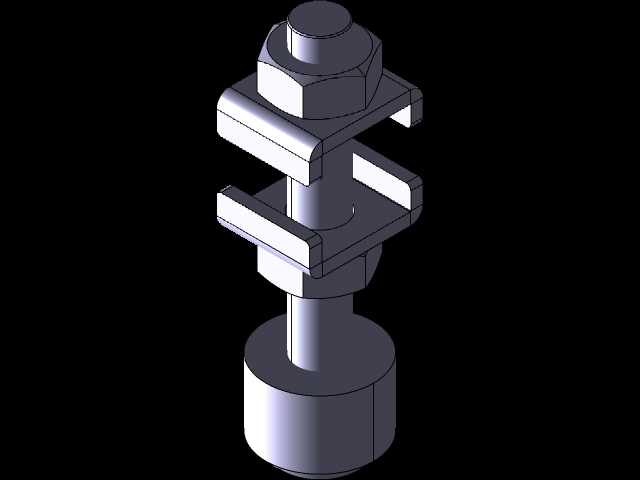

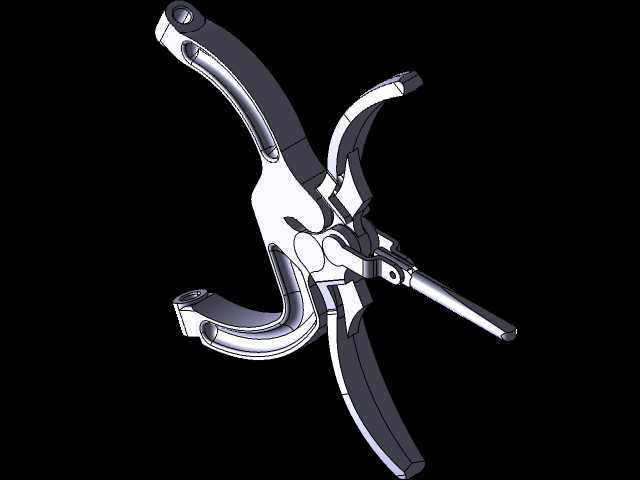

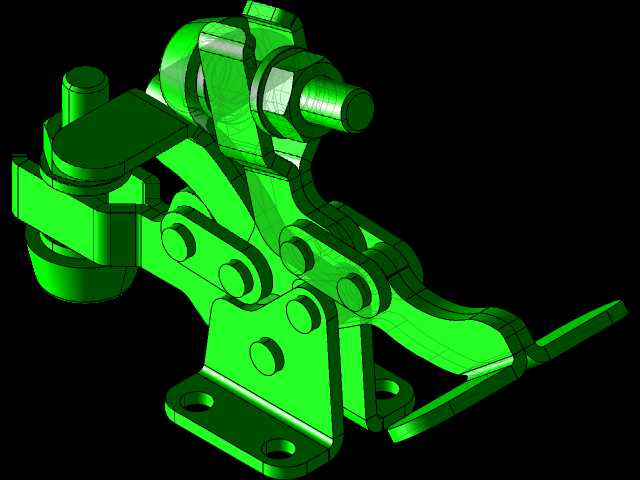

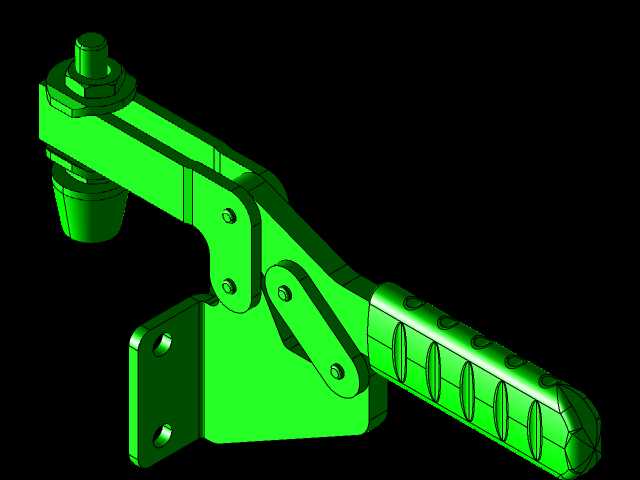

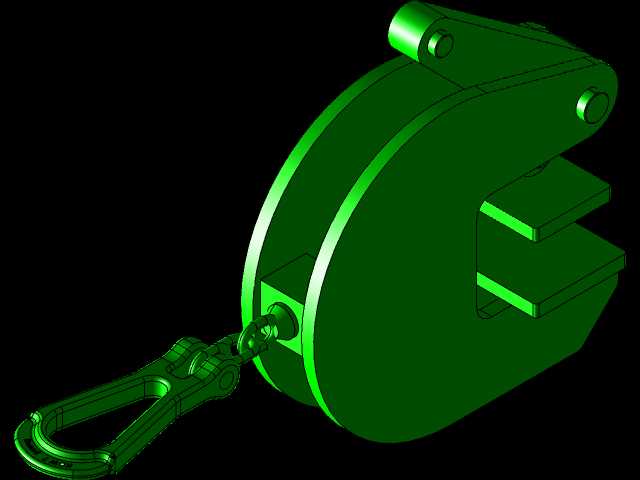

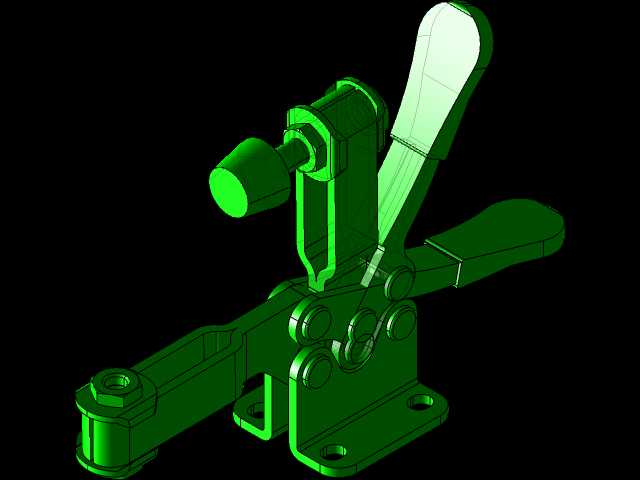

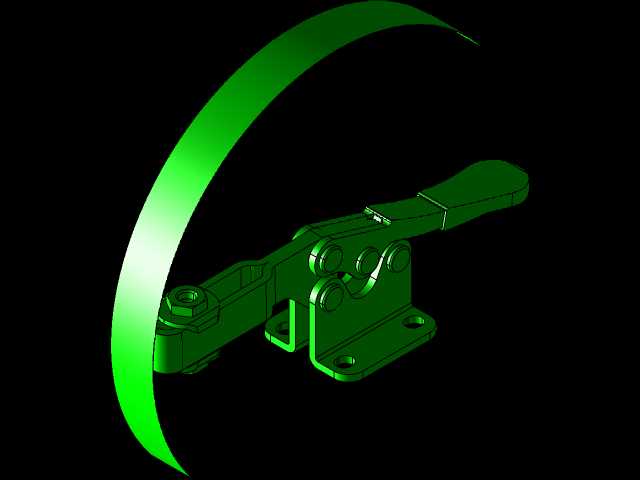

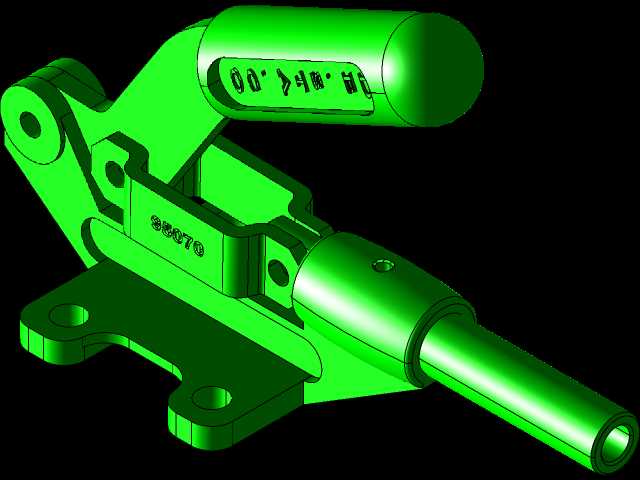

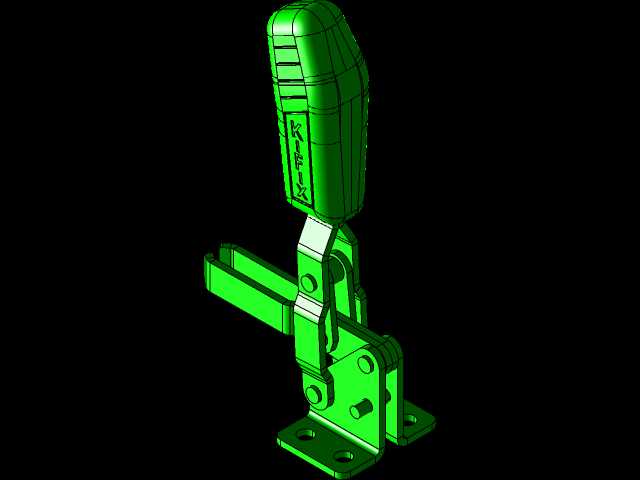

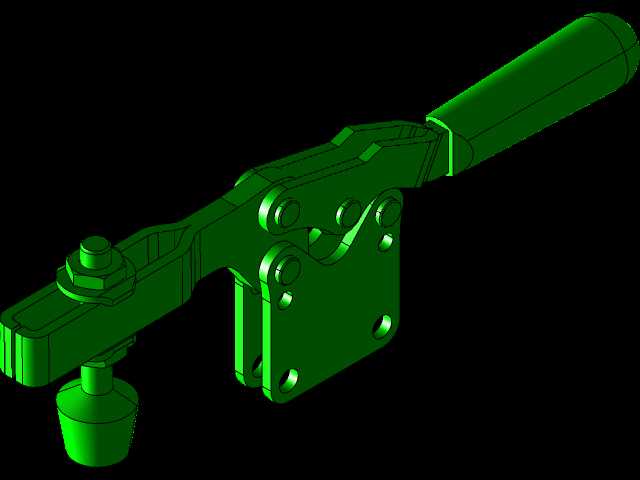

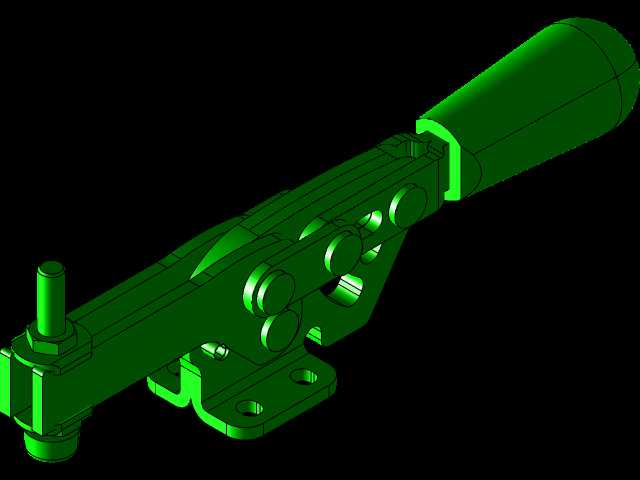

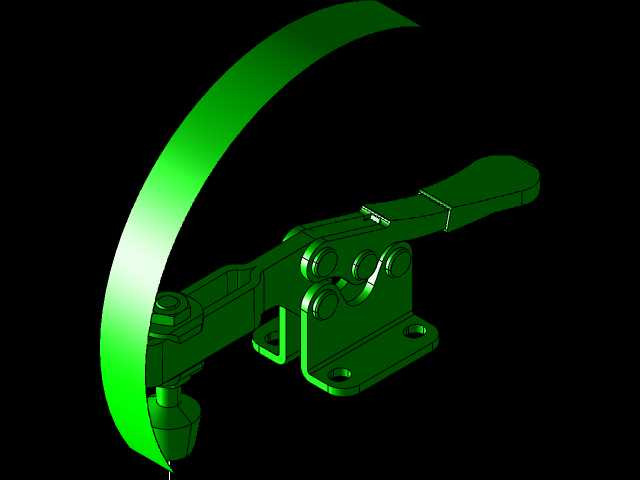

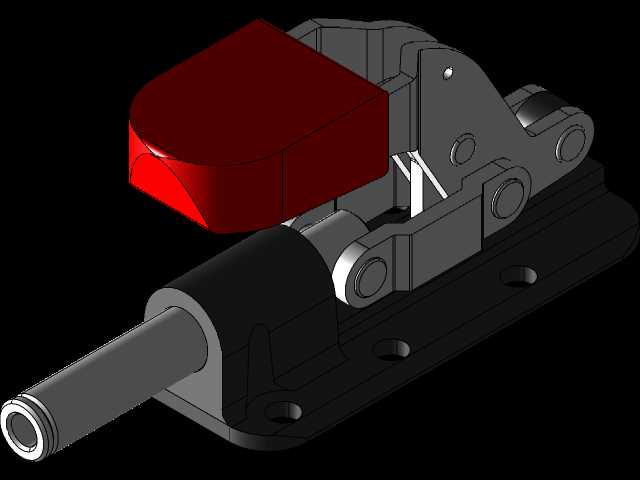

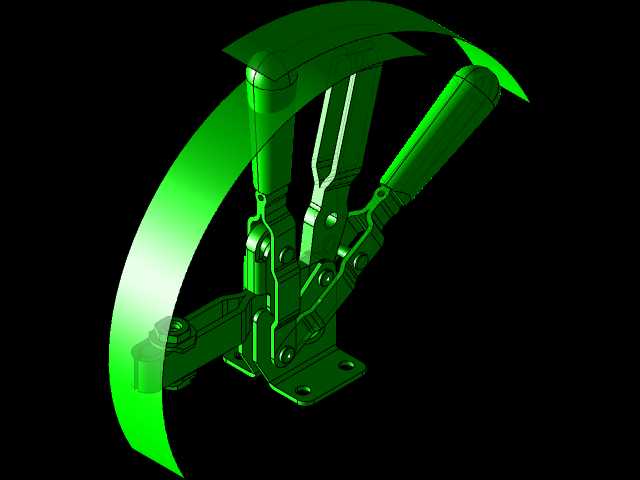

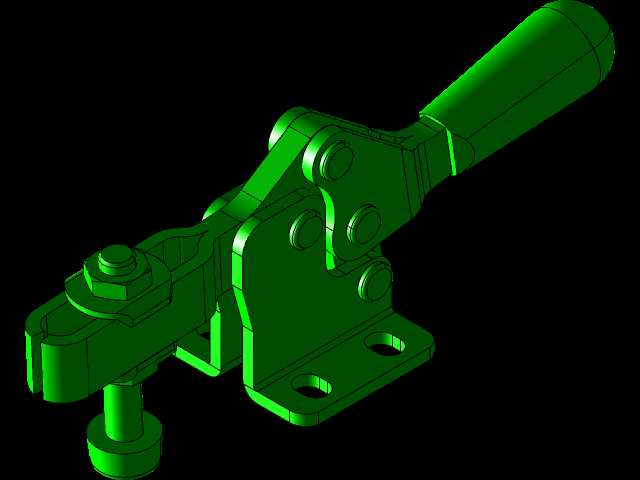

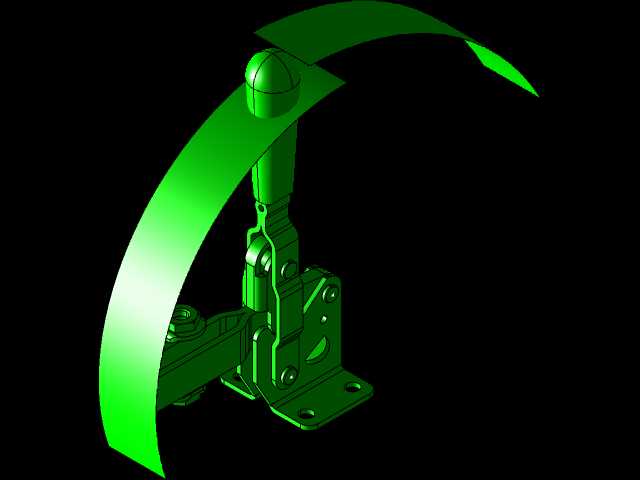

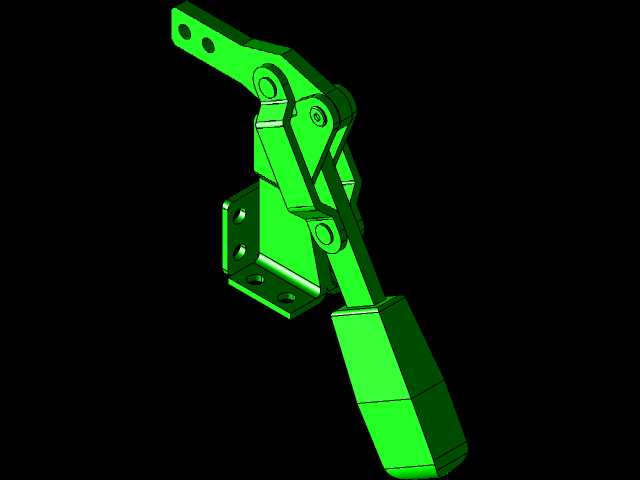

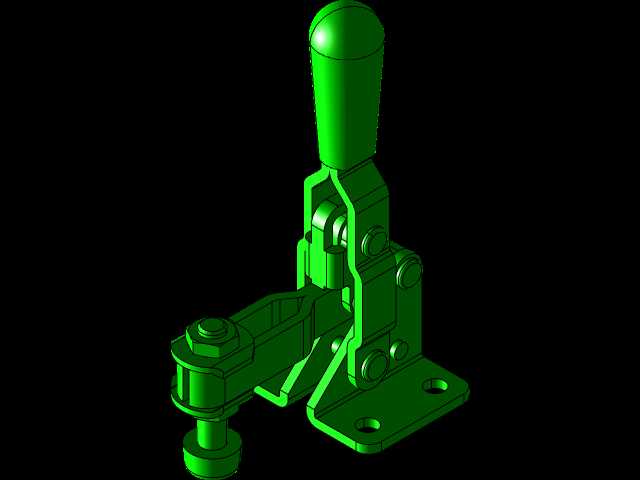

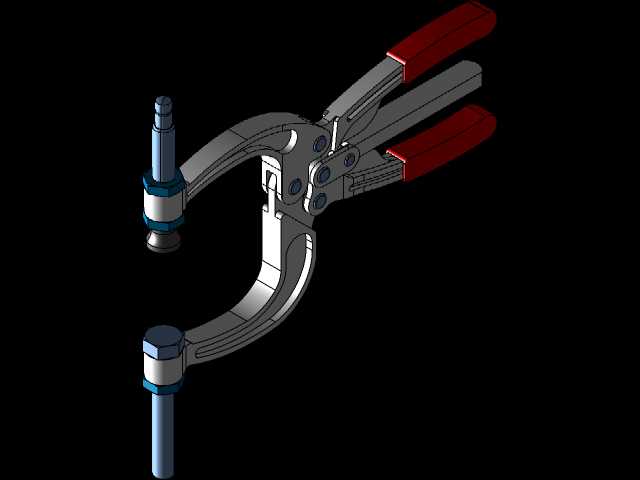

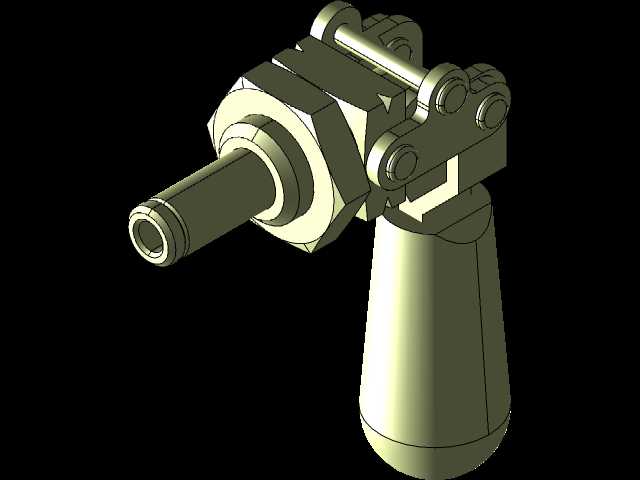

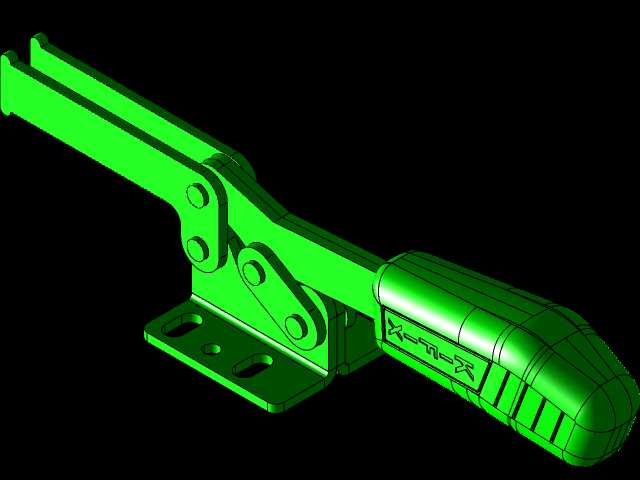

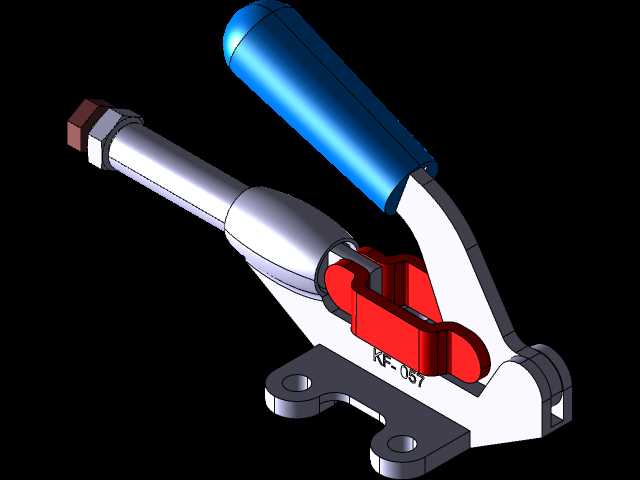

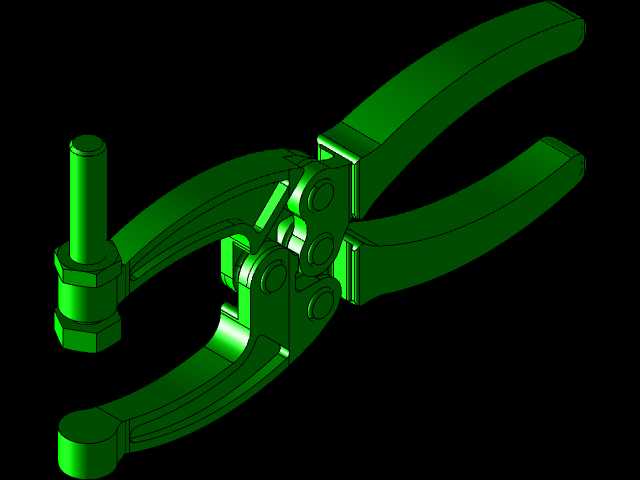

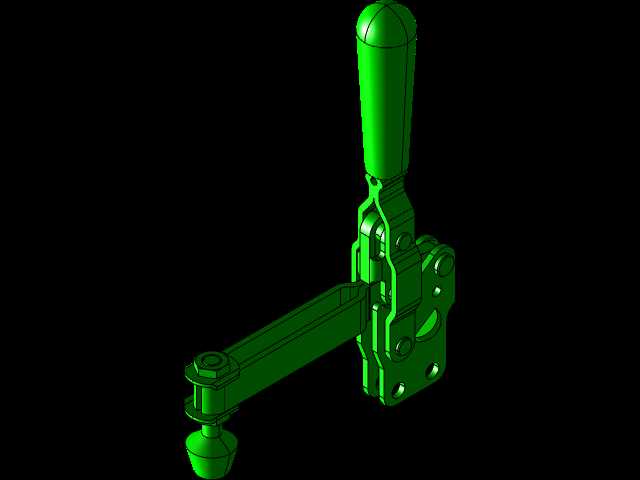

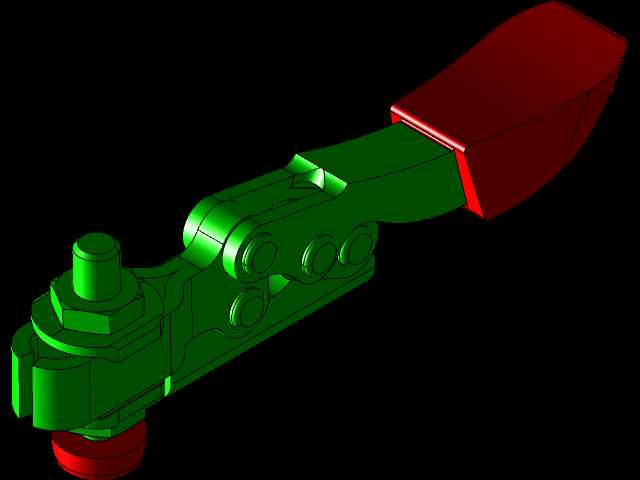

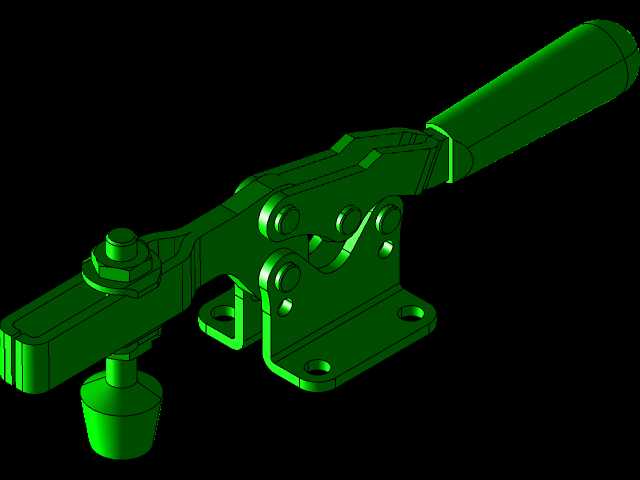

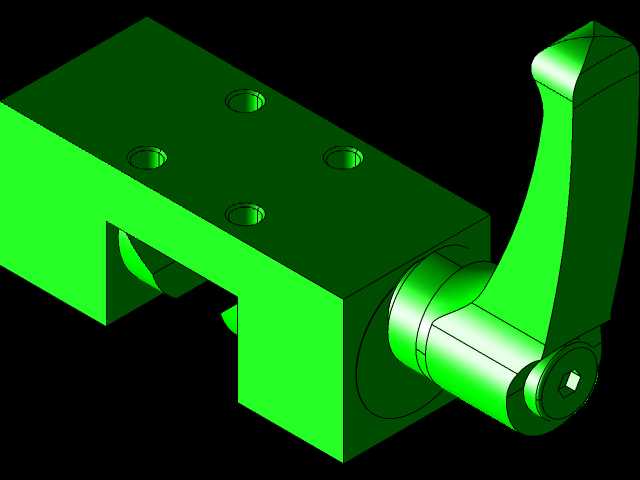

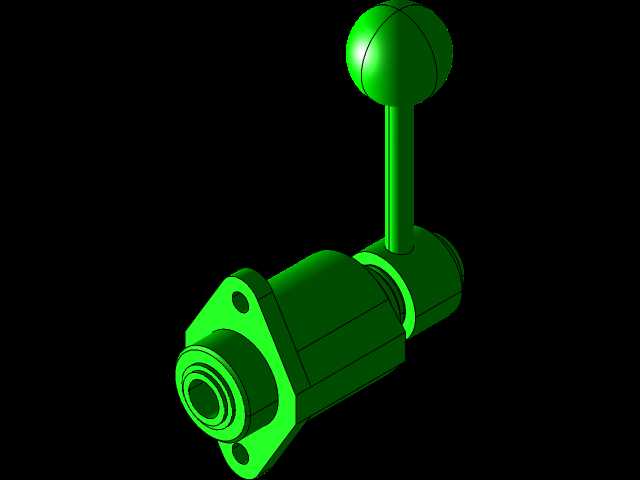

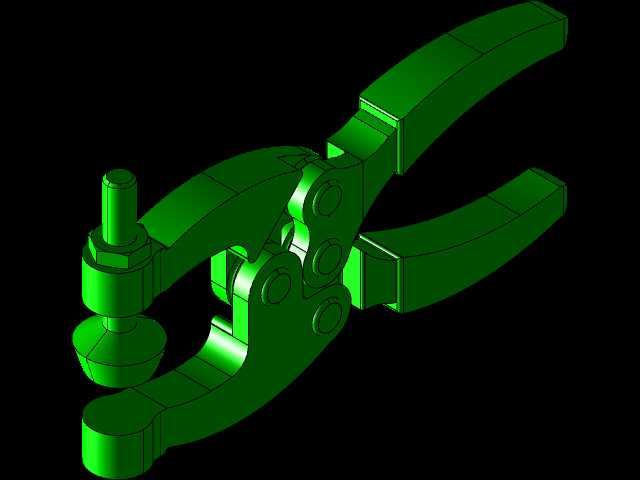

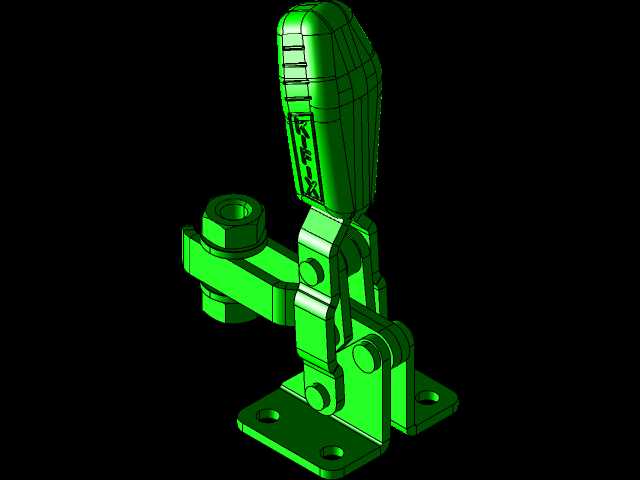

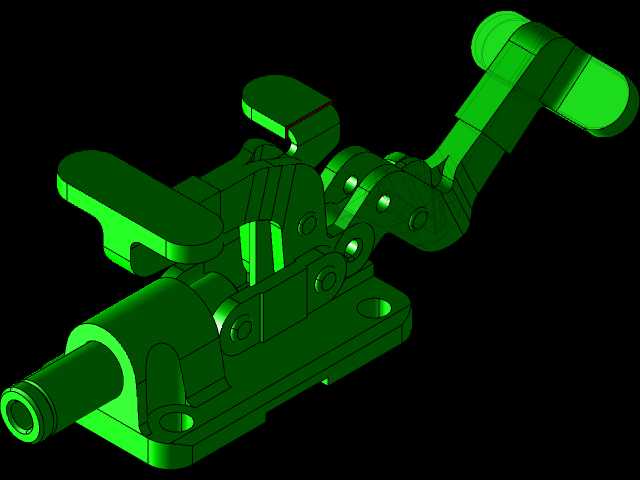

　　这类快速压紧式EMA夹具，在车间装配线、焊接工装台、检具工位上的出镜率极高，核心作用是在加工、装配、检测工序中快速锁定工件位置，避免工件受切削力、焊接应力、装配外力时出现位移偏差，相比传统螺栓压紧方式，单次装夹的操作时间能压缩八成以上，非常适配小批量多品种的柔性生产场景。从结构设计逻辑来看，这款夹具采用了肘节过死点锁紧的机械原理，扳动手柄带动连杆机构越过力学死点后，压头端会产生持续的自锁压紧力，即便作业过程中存在持续振动，夹具也不会出现松脱失效的问题，只有反向扳动手柄越过死点位置才能解锁，这种纯机械自锁结构不需要额外的气源、电源配套，在没有动力源的野外维修工位、零散加工点也能正常使用。底座部分设计了四个对称分布的安装通孔，

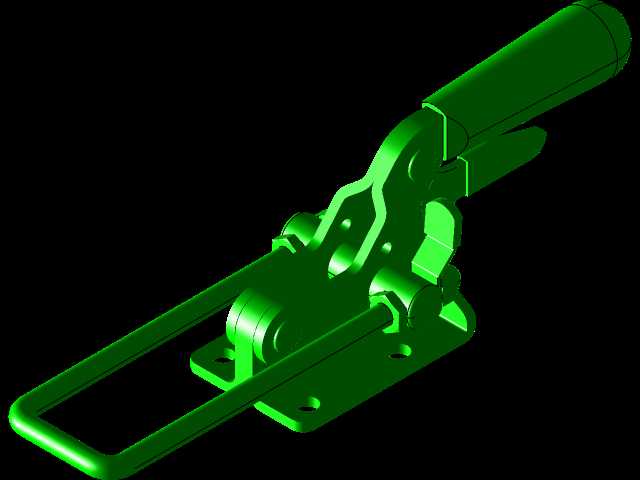

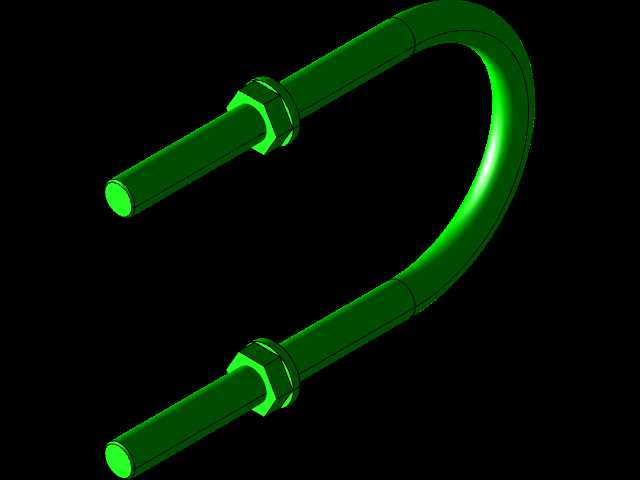

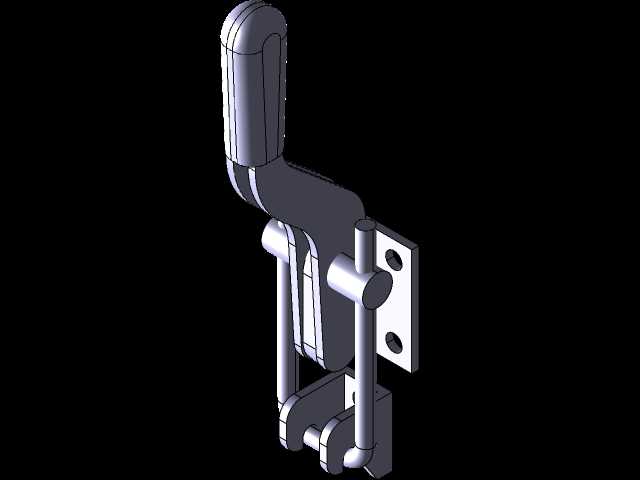

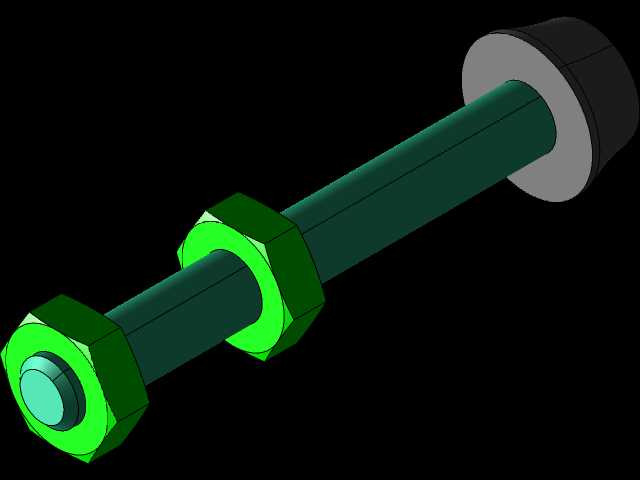

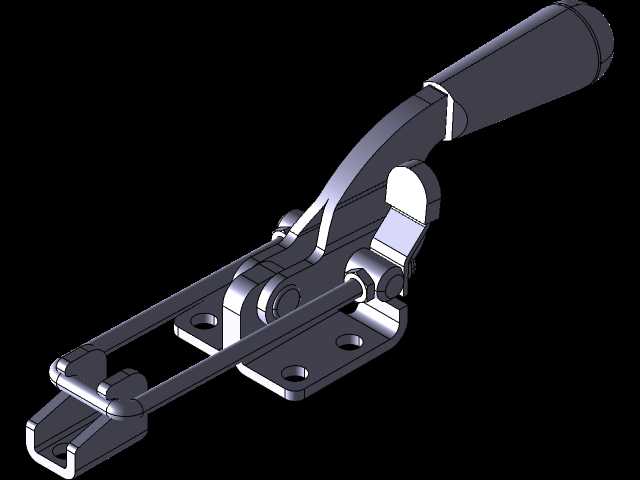

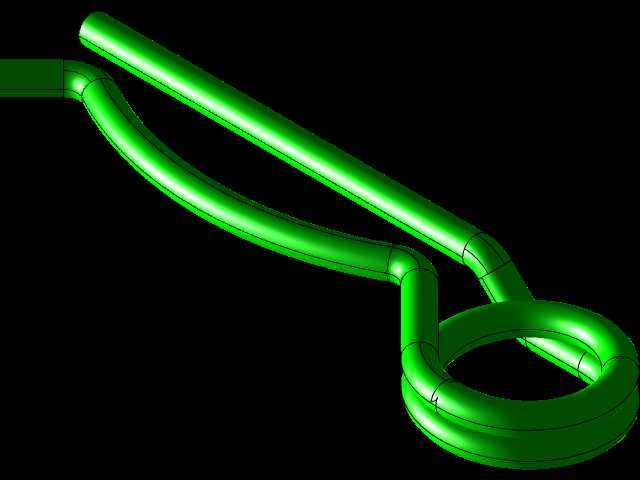

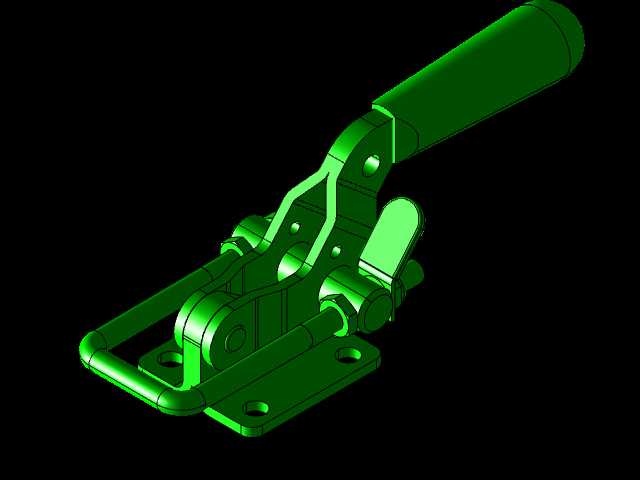

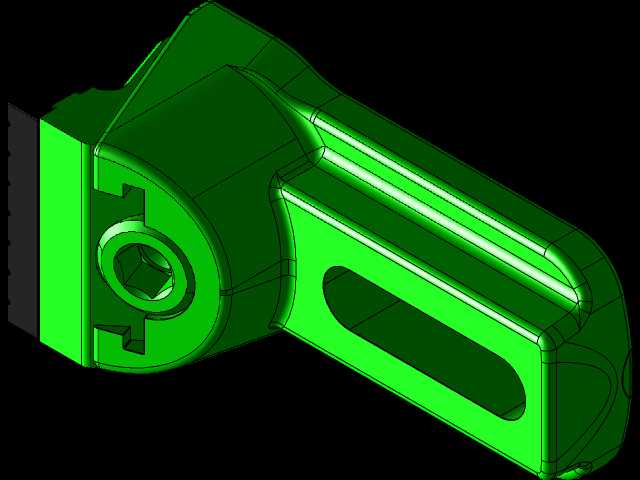

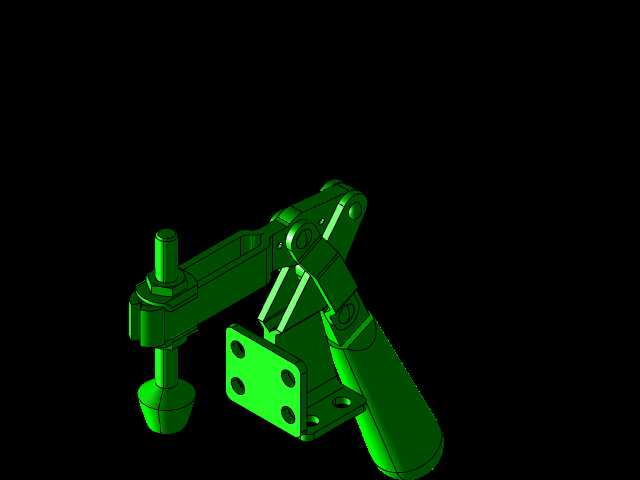

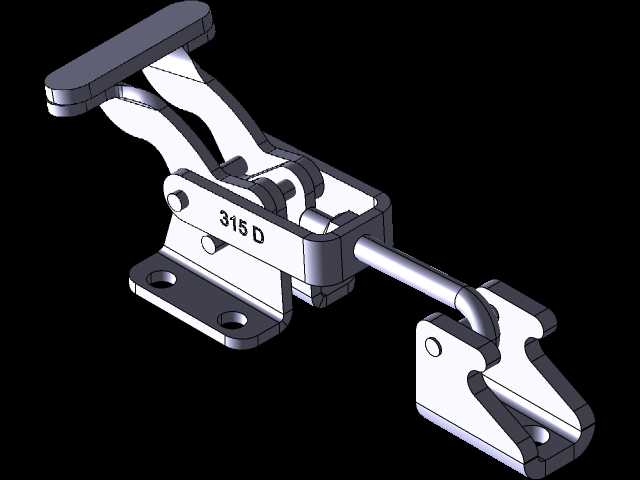

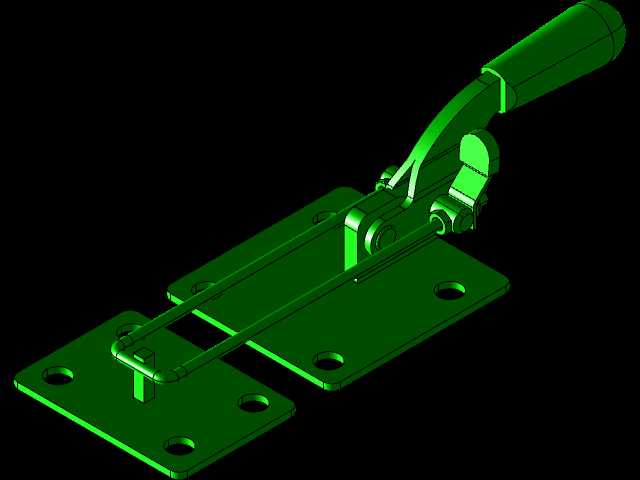

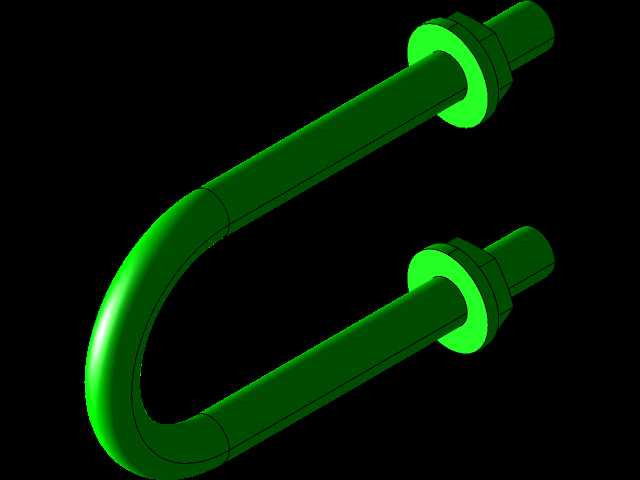

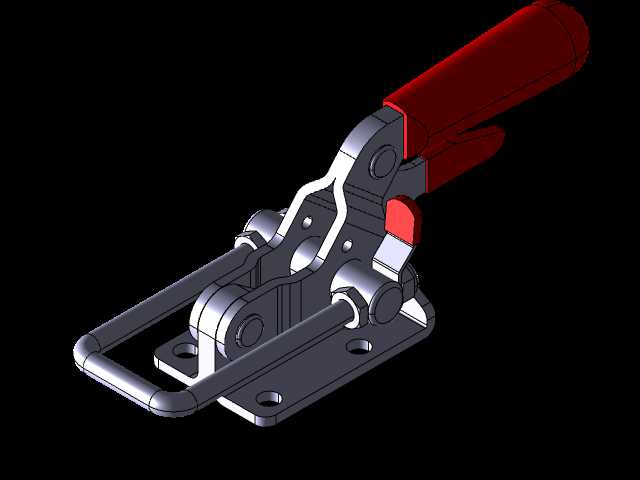

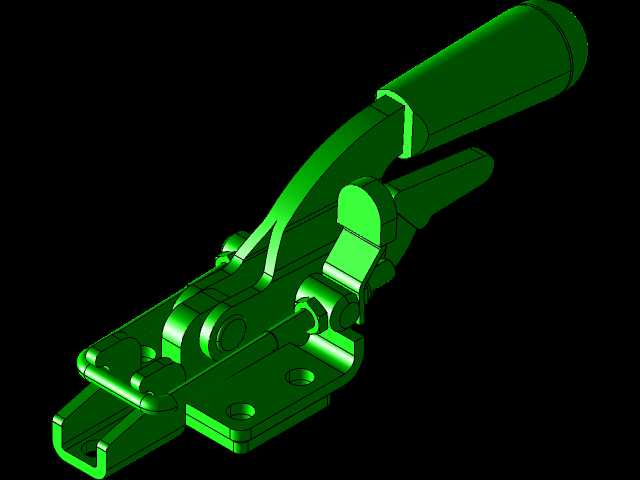

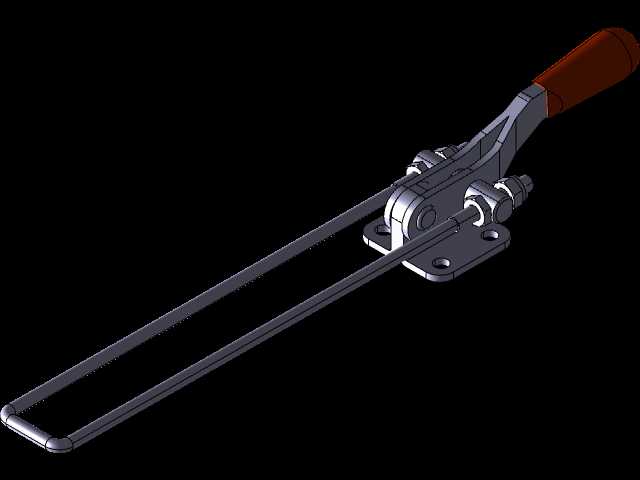

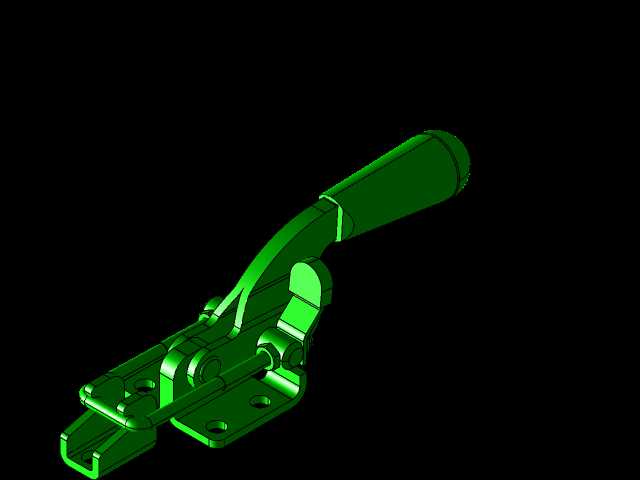

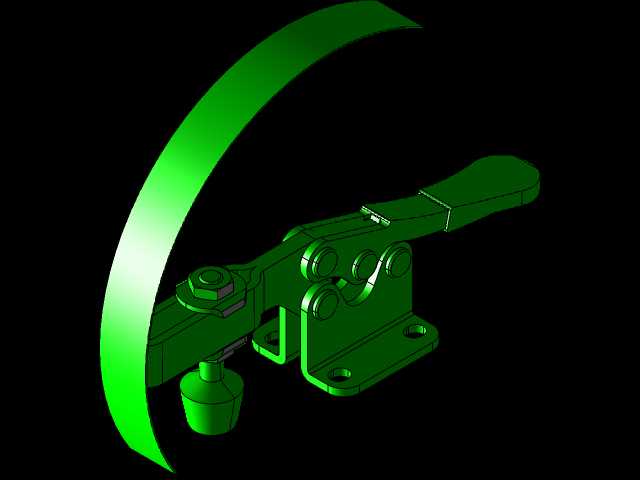

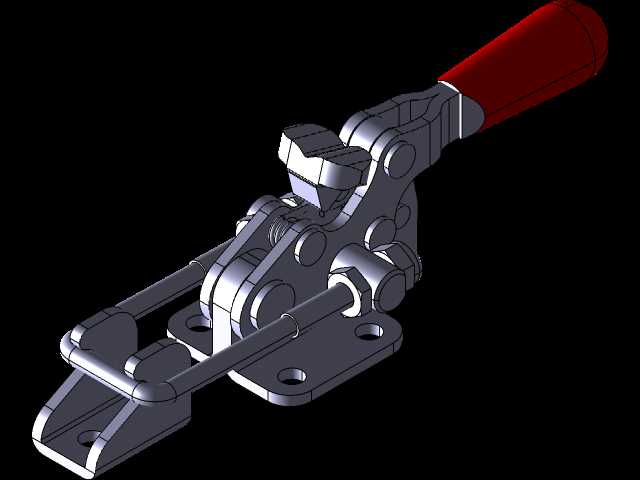

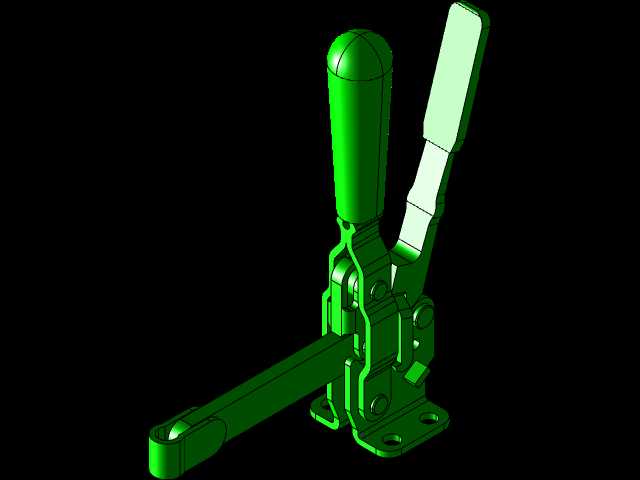

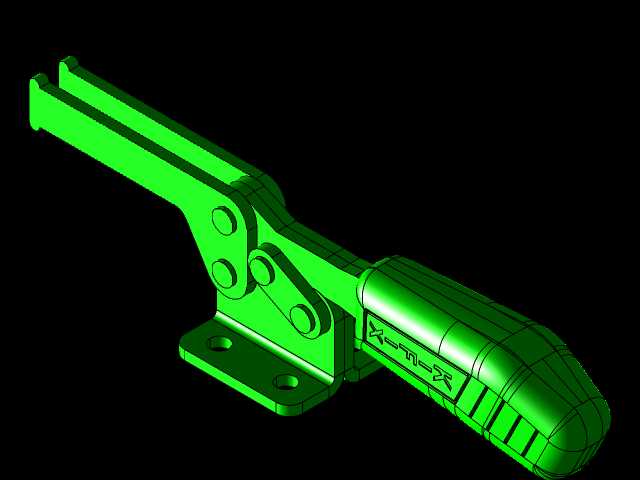

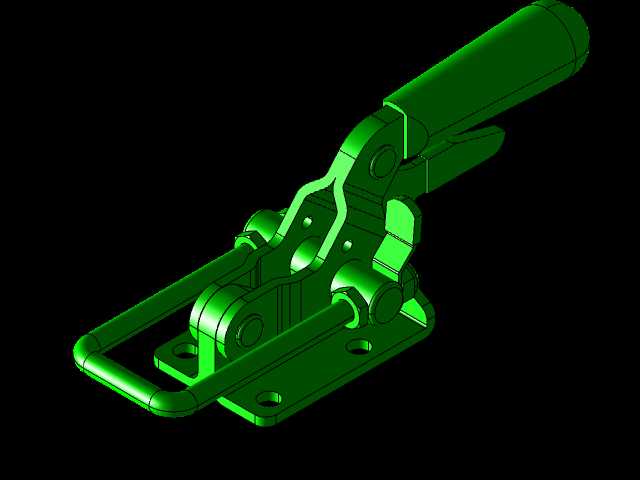

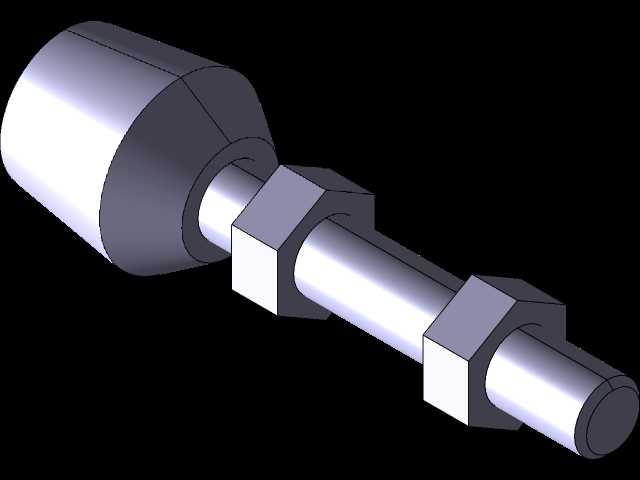

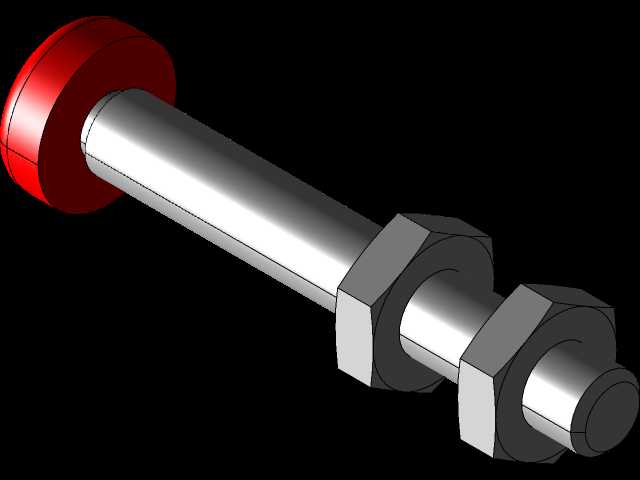

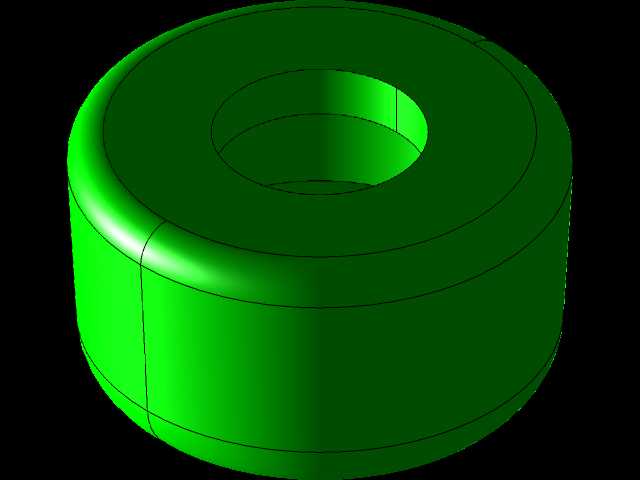

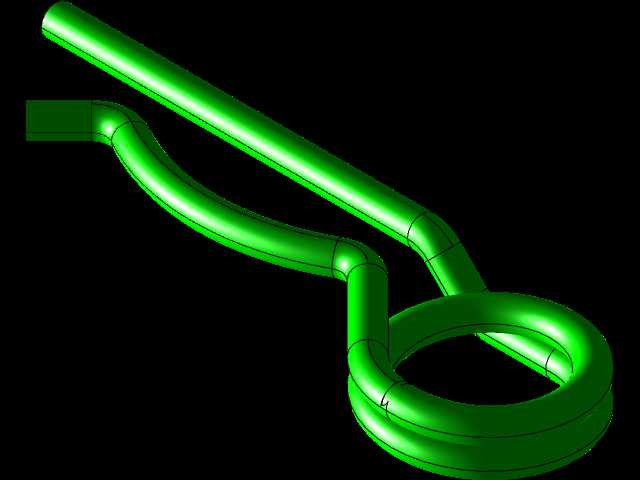

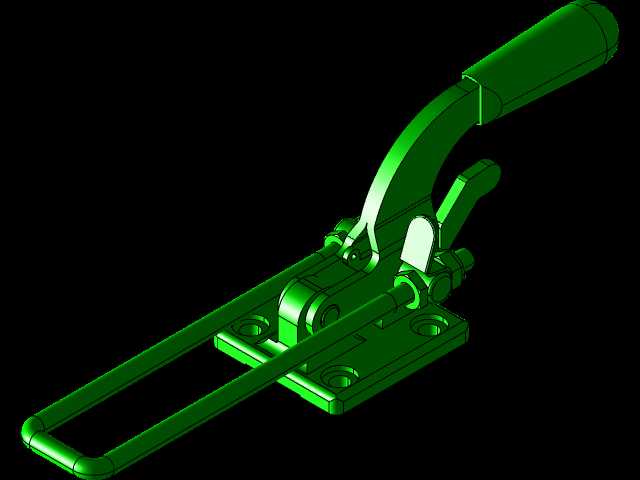

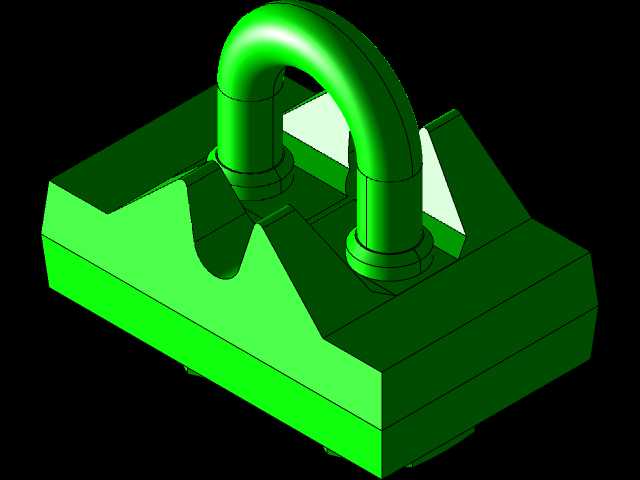

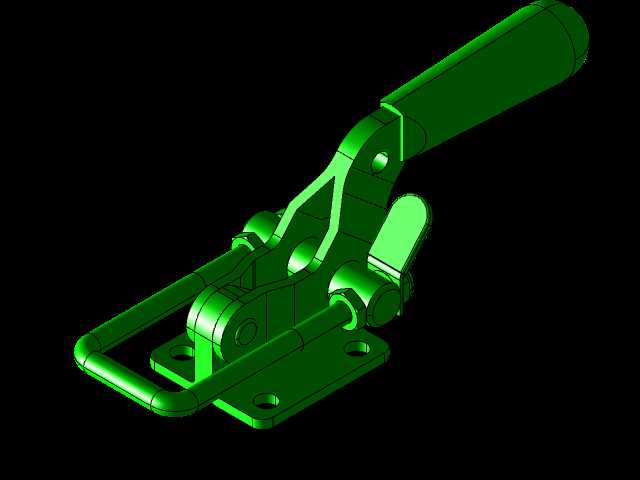

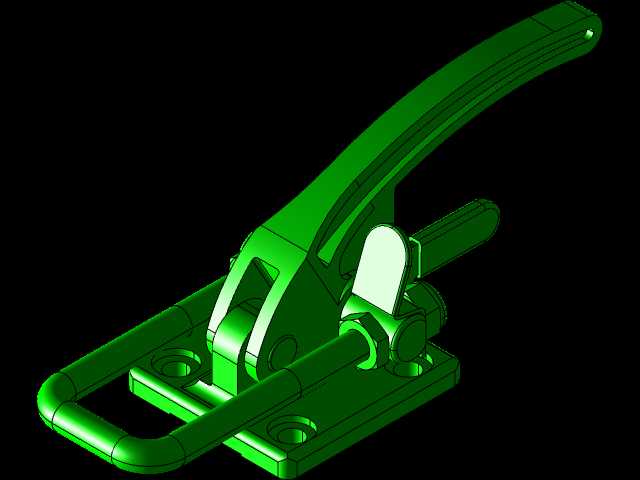

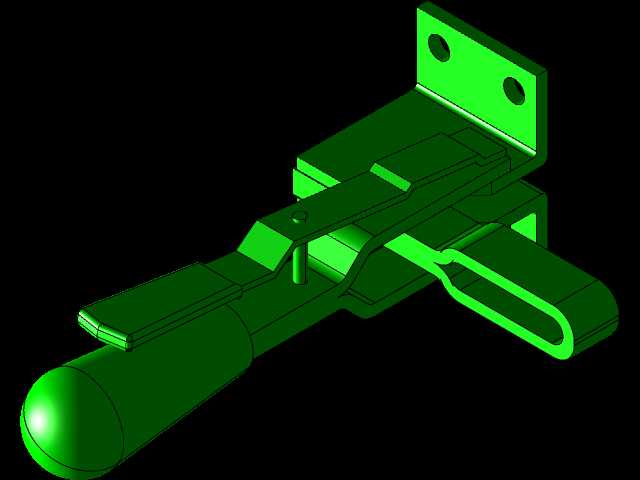

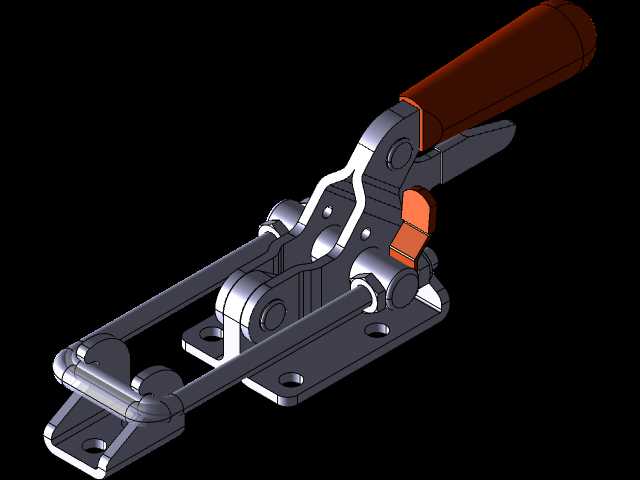

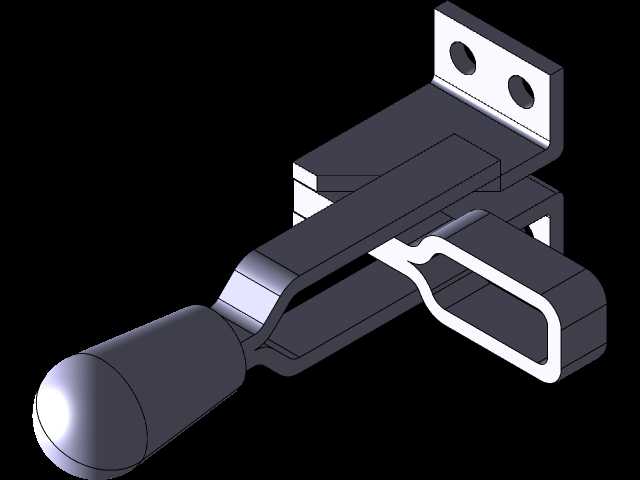

　　安装时可以通过螺栓直接固定在工装平台、设备机架或者专用工装上，安装孔的位置公差控制在±0.1mm范围内，能保证同型号夹具的互换性，更换时不需要重新配打孔位。压臂部分采用了U型拉环结构，压头的行程预留了足够的开合空间，方便取放厚度差异在一定范围内的工件，不需要频繁调整压头的初始位置，手柄部分做了加长力臂设计，操作人员只需要施加很小的扳动力，就能在压头端产生足够大的压紧力，长期操作也不容易产生手部疲劳。整个夹具的运动副都做了间隙适配设计，转动销轴和安装孔之间预留了合理的配合间隙，既保证转动过程顺滑无卡滞，又不会因为间隙过大导致压紧时出现晃动偏移，所有受力部位的壁厚都经过受力校核，在额定压紧力下不会出现塑性变形，

　　能满足长期高频次的装夹使用需求。在实际选型适配时，需要根据待压紧工件的厚度、需要的压紧力大小、安装空间的边界尺寸来匹配对应规格的夹具，安装时要保证底座贴合安装面，避免固定螺栓锁紧后底座出现翘曲，影响压臂的运动轨迹和压紧精度，日常维护只需要定期在转动销轴位置加注少量润滑脂，就能保证机构长期动作顺畅，不需要复杂的保养流程。
