剖分式滑动轴承座三维结构设计

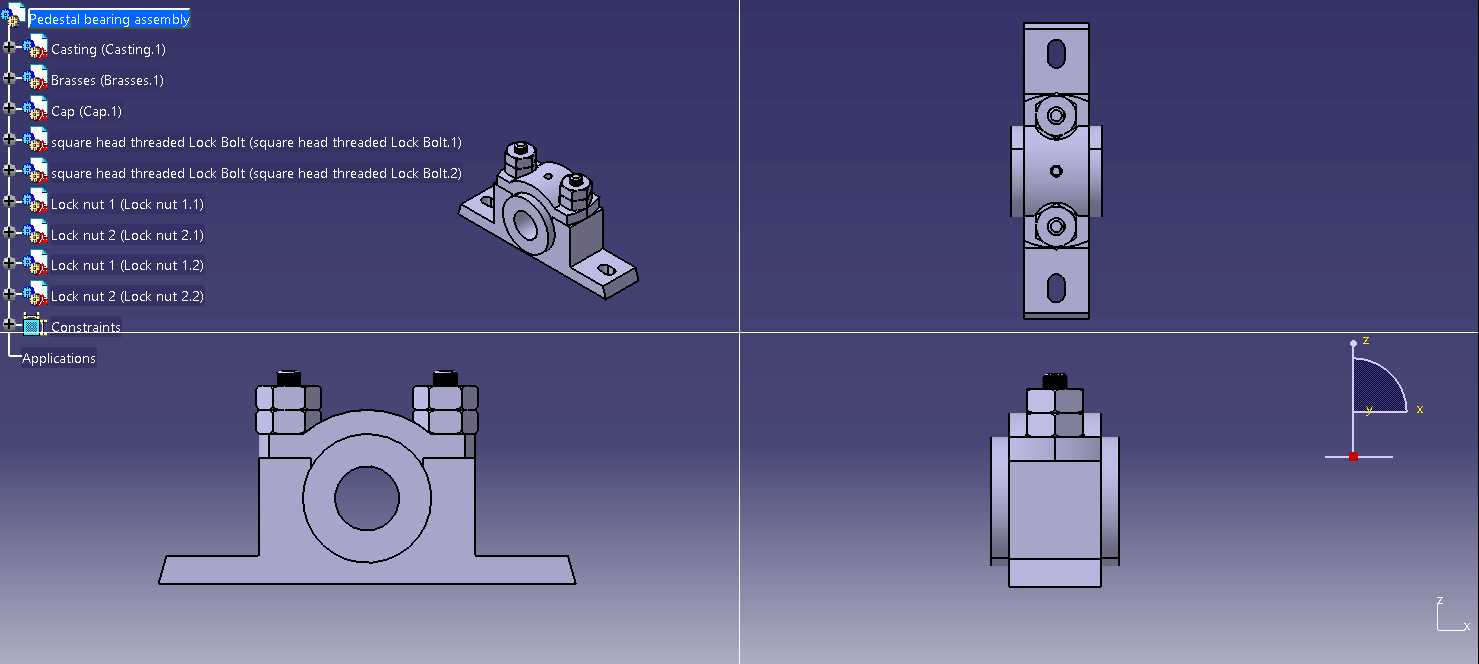

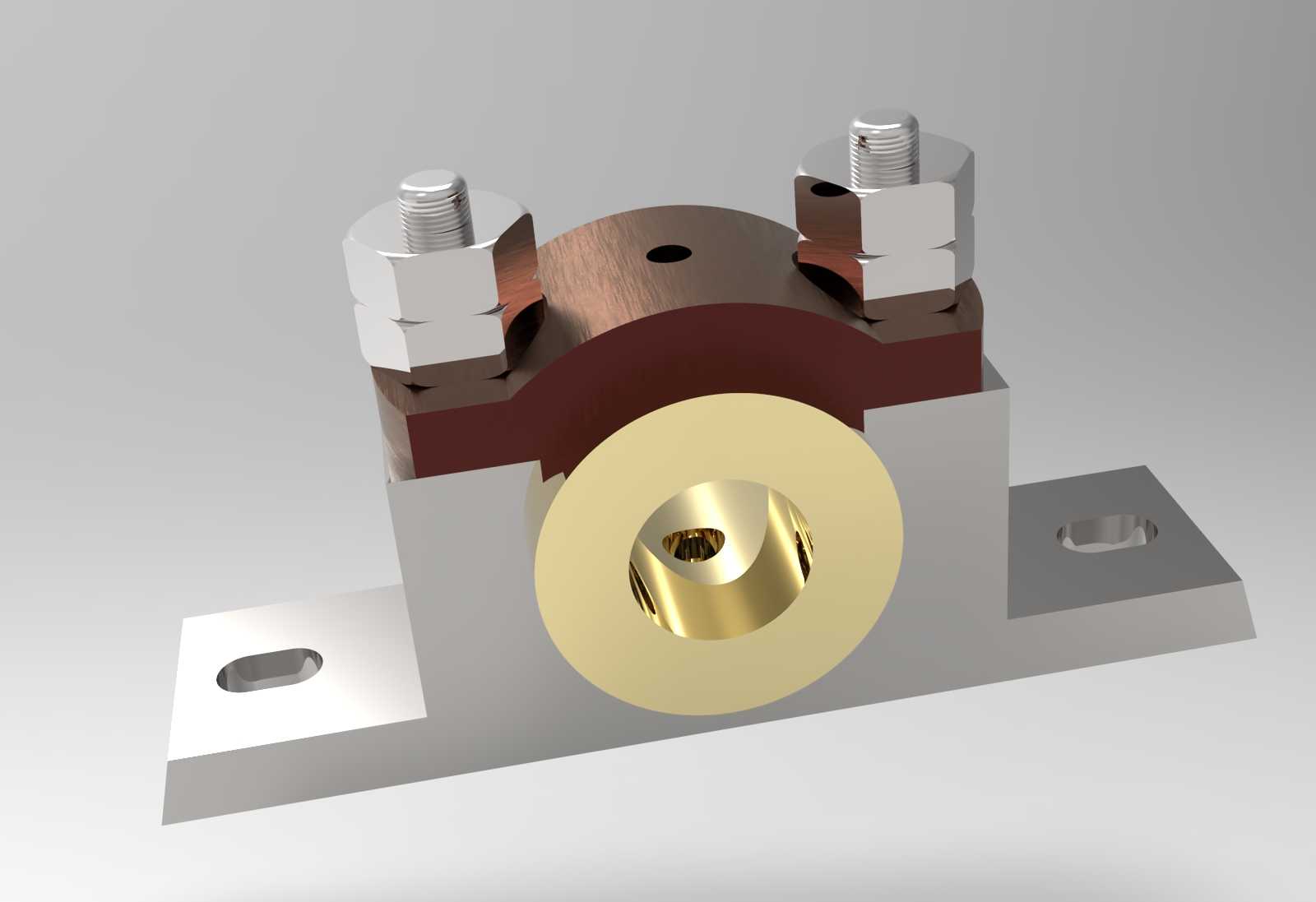

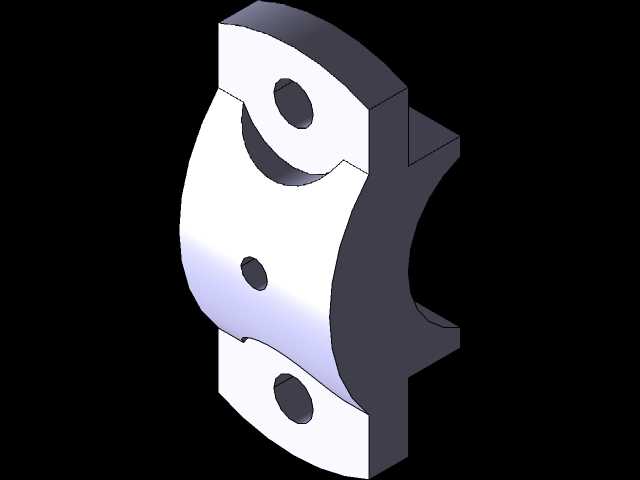

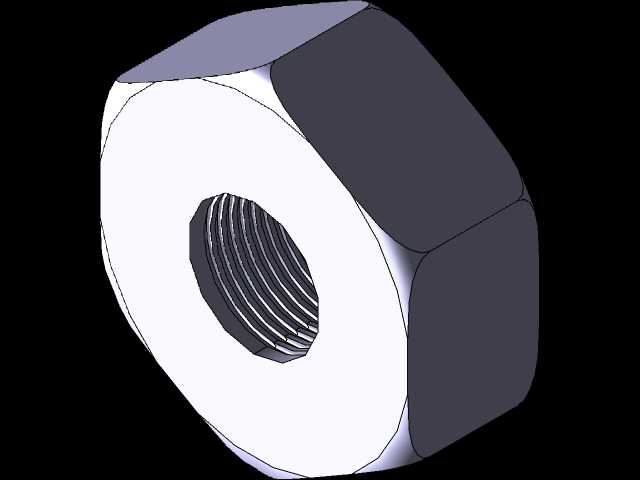

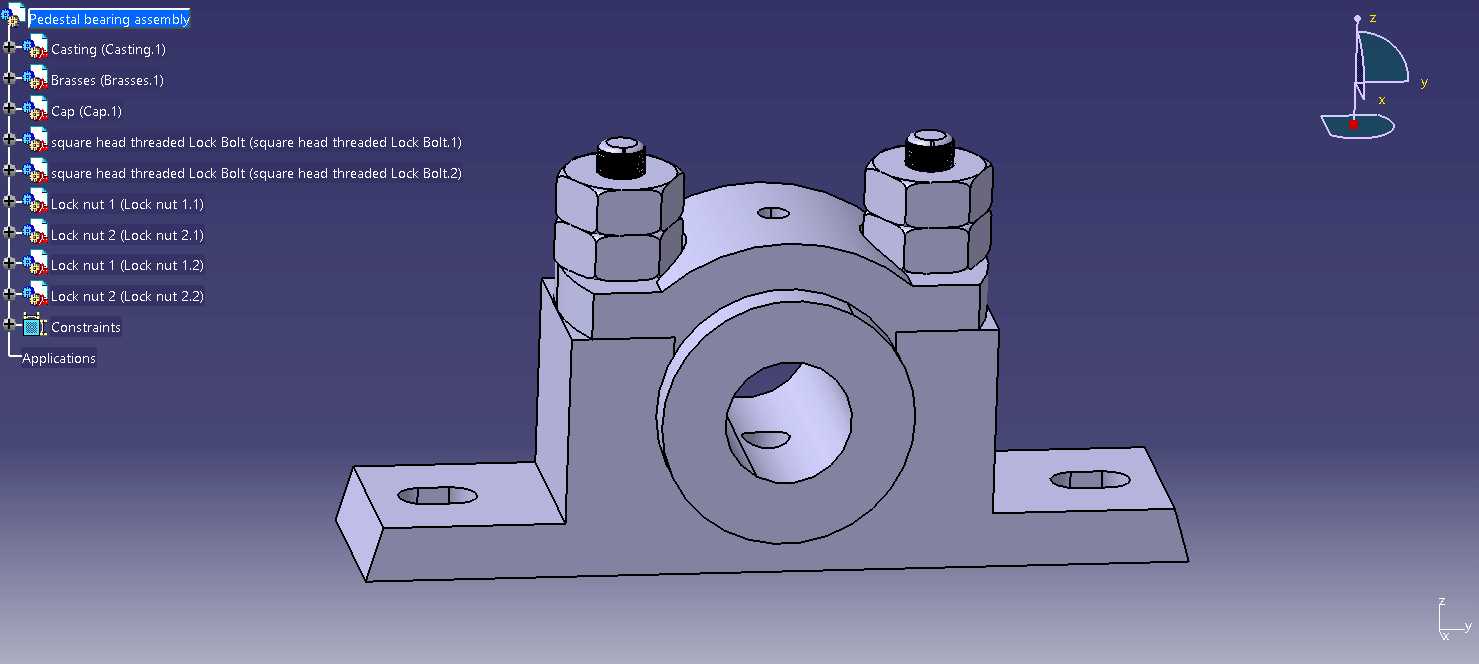

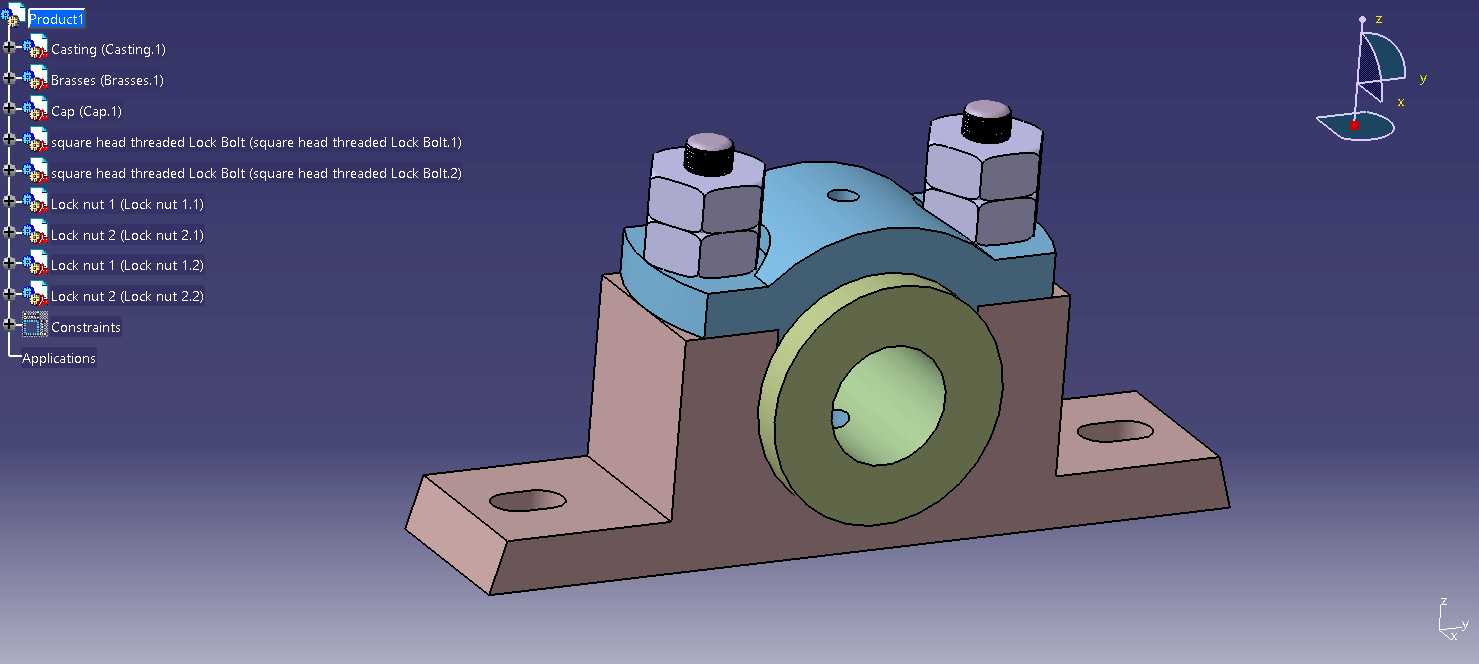

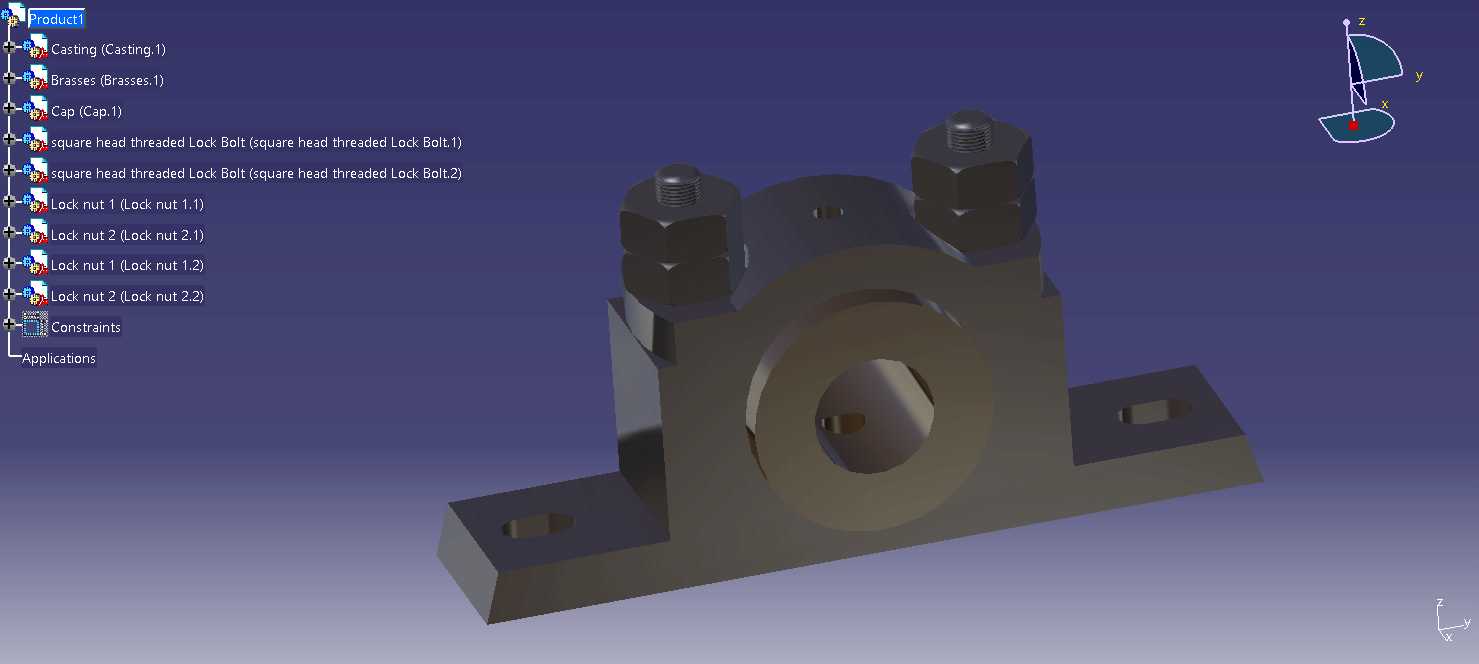

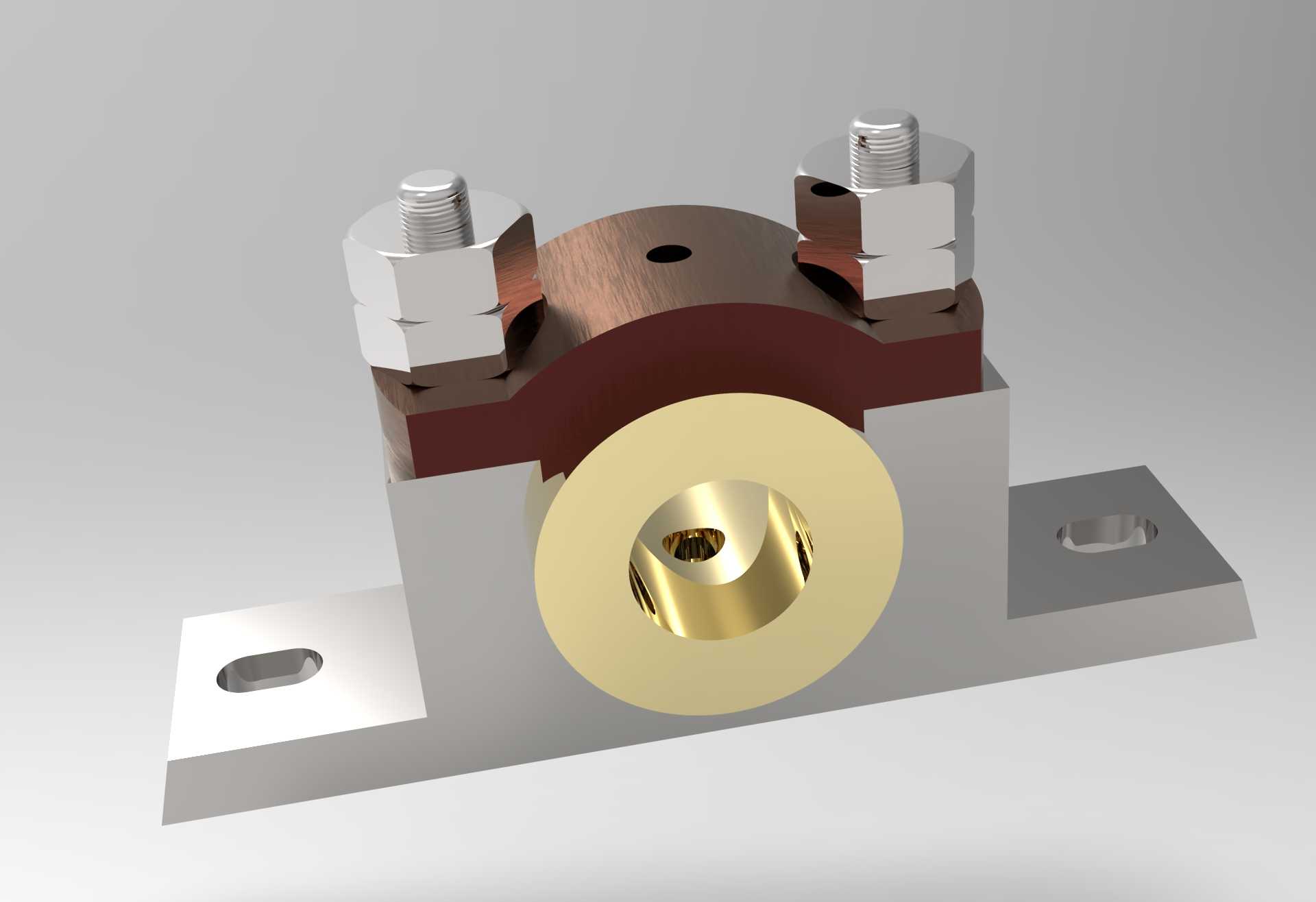

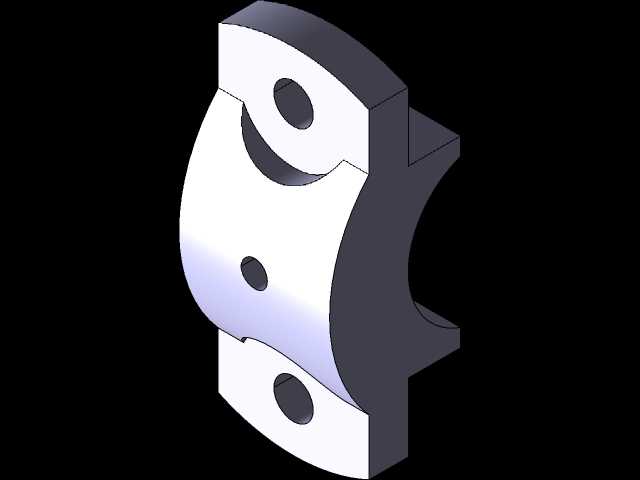

　　这款剖分式滑动轴承座是轴系传动系统里的核心支撑部件，日常在轻工输送线、小型机床主轴端、农业机械传动组、纺织设备罗拉轴位都能见到它的应用场景，核心作用是给旋转轴提供稳定的径向支撑，同时配合轴瓦抵消轴运转时产生的径向载荷，避免轴系运转时出现径向窜动，保障传动精度。从结构设计逻辑来看，采用上下对开的剖分式结构，上盖与底座通过两侧的六角螺栓副锁紧，这种结构的优势非常明显：当轴瓦出现磨损需要更换、或是轴系需要中途检修维护时，不需要把轴端连接的联轴器、带轮等传动件全部拆卸，只需要松开两侧锁紧螺母，取下上盖就能完成轴瓦更换或是轴系调整，相比整体式轴承座能大幅缩短设备停机维护的时间，在连续生产的产线场景里实用性极强。

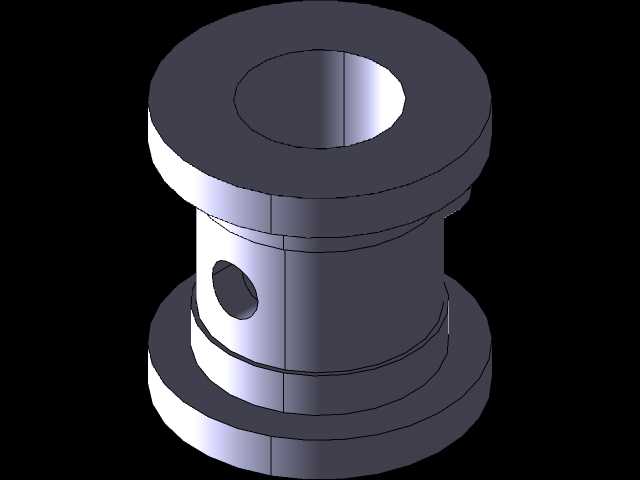

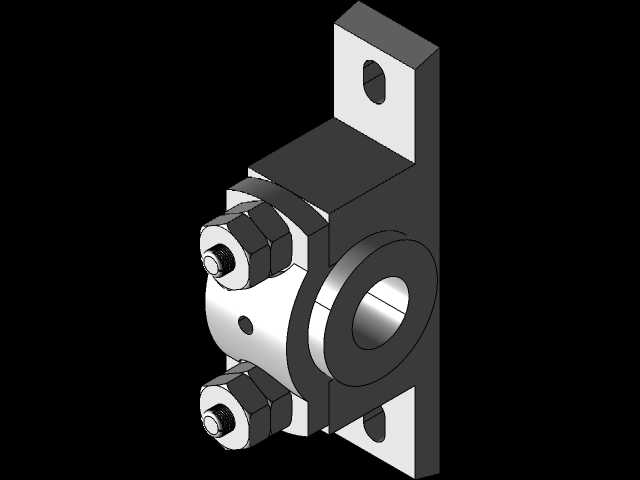

　　底座部分采用带安装长槽的翼式安装脚，两个长圆形安装孔预留了足够的安装调整余量，现场安装时不需要极高的孔位对位精度，能适配安装基座上存在小范围孔位偏差的情况，锁紧螺栓穿过长槽固定后，还能根据轴系的对中需求小范围调整轴承座的轴向位置，降低现场安装的对中难度。中间的轴瓦采用铜合金材质，内嵌油槽结构，运转时可以存储润滑脂，在轴与轴瓦之间形成稳定的油膜，减少转动摩擦阻力，降低运转时的温升与磨损速度，延长部件的更换周期。两侧的锁紧螺栓搭配厚垫圈，能均匀分散锁紧力，避免上盖与底座结合面出现局部应力集中，防止长期受载后结合面变形导致的轴瓦抱轴问题。从安装边界来看，底座的安装面为全平面加工，安装时需要与设备基座的安装面贴合度达到85%以上，

　　避免出现悬空导致受载后底座断裂；两侧螺栓的锁紧扭矩需要按照螺栓规格匹配对应数值，既要保证上下盖结合面紧密贴合无间隙，也要避免扭矩过大导致螺栓屈服或是上盖变形压坏轴瓦。轴瓦的内孔尺寸与适配轴径为间隙配合，装配时需要保证轴瓦内孔与轴的同轴度误差在允许范围内，否则会导致轴运转时出现偏磨，快速损坏轴瓦。在实际选型应用时，需要根据轴的径向载荷大小、运转转速来匹配对应规格的轴承座，载荷偏大的场景可以选配承载能力更强的轴瓦材质，转速较高的场景需要配套对应的润滑结构，保证长期运转的稳定性。
