DIN472标准孔用弹性挡圈卡环结构

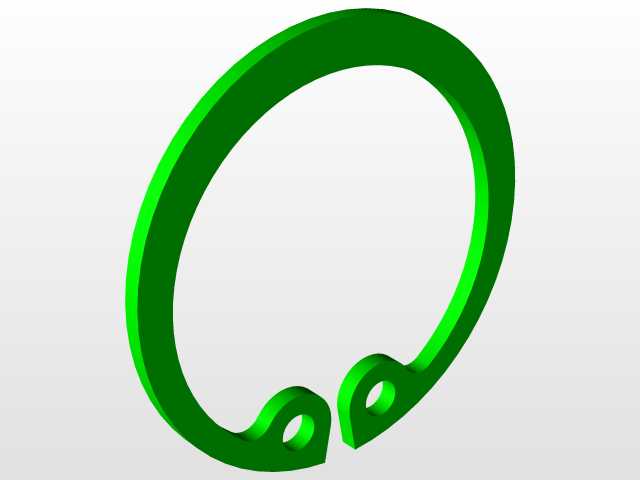

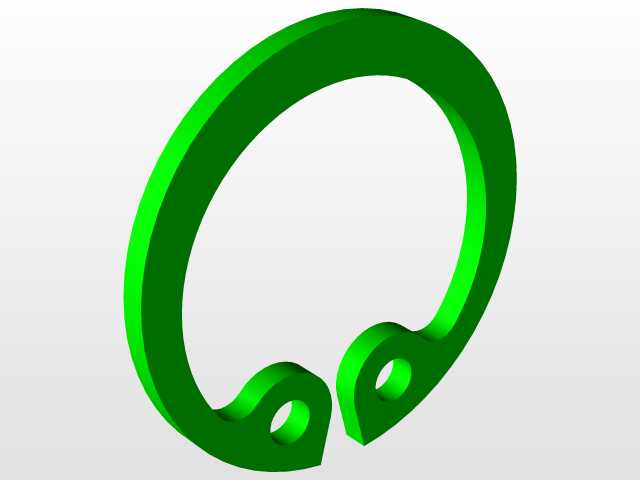

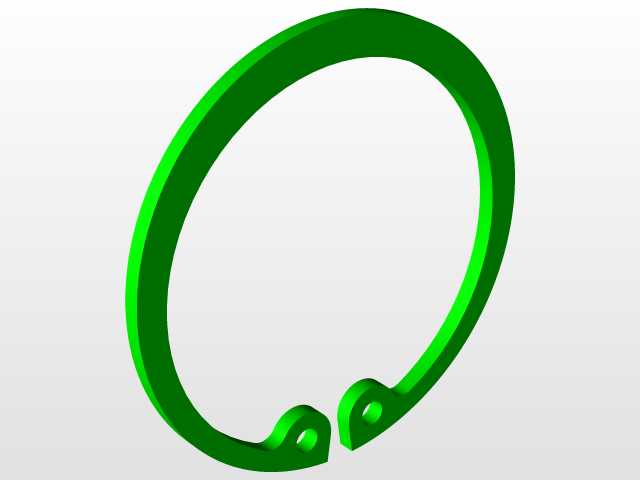

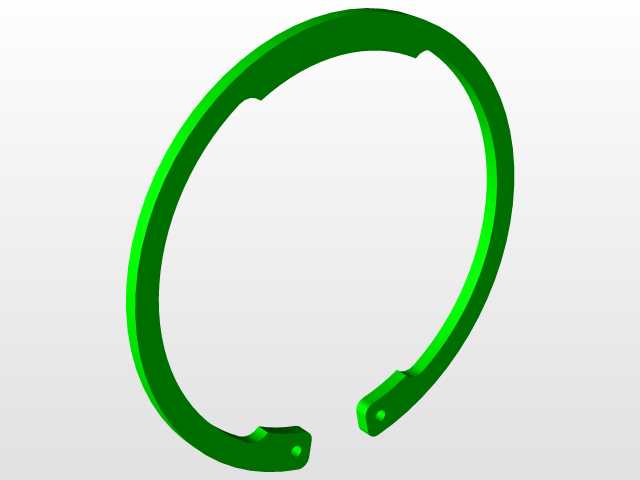

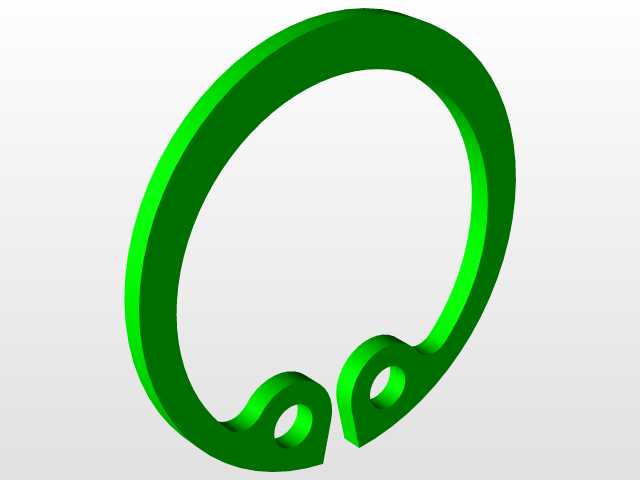

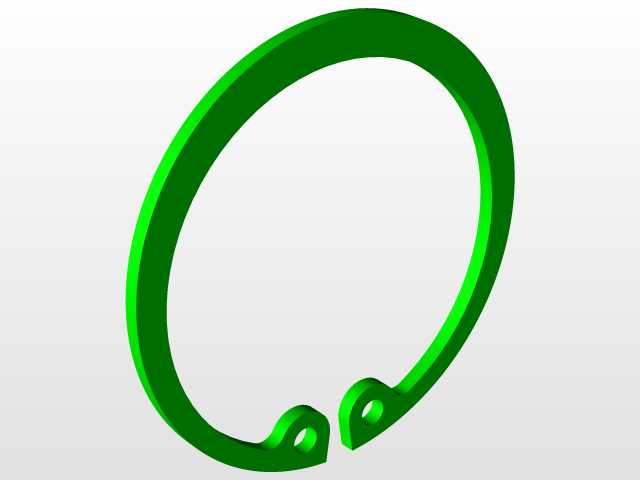

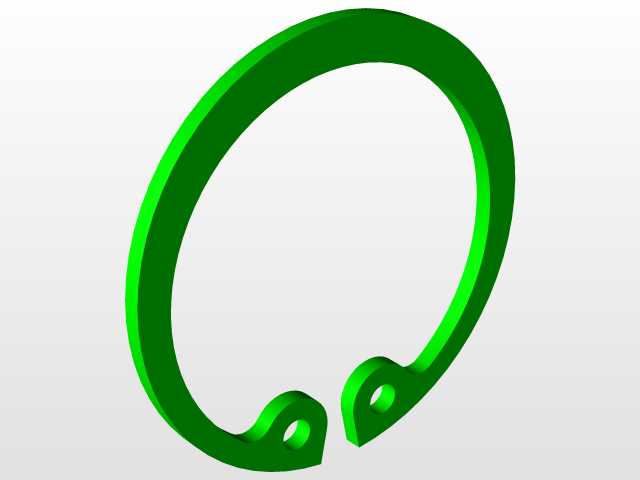

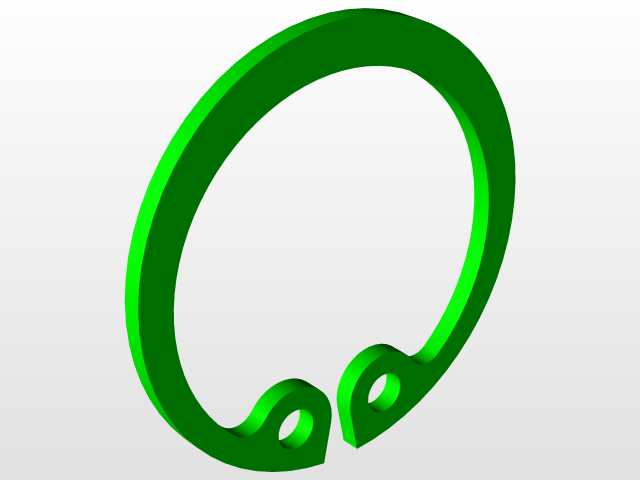

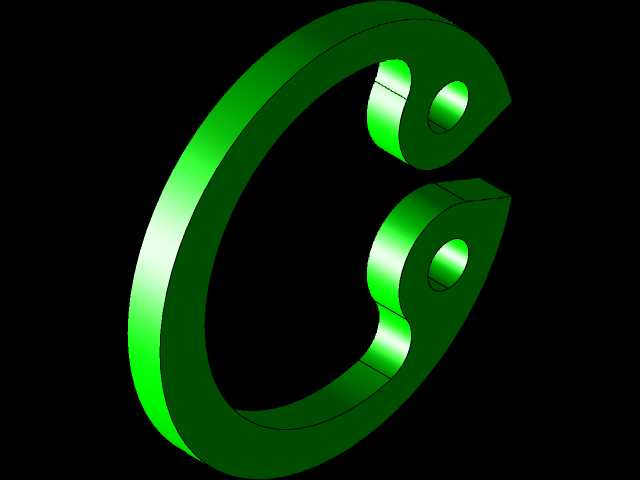

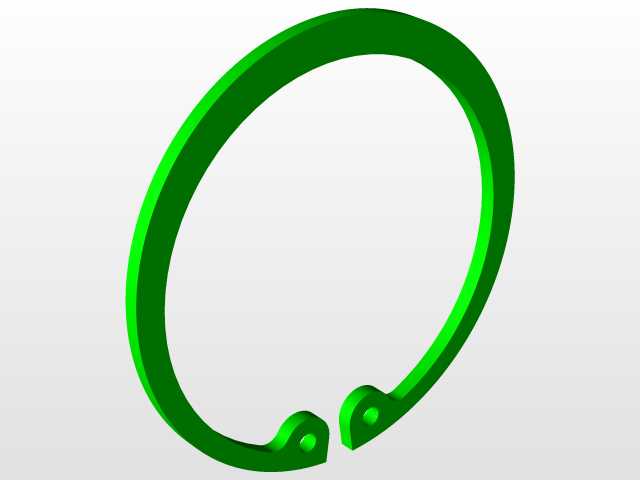

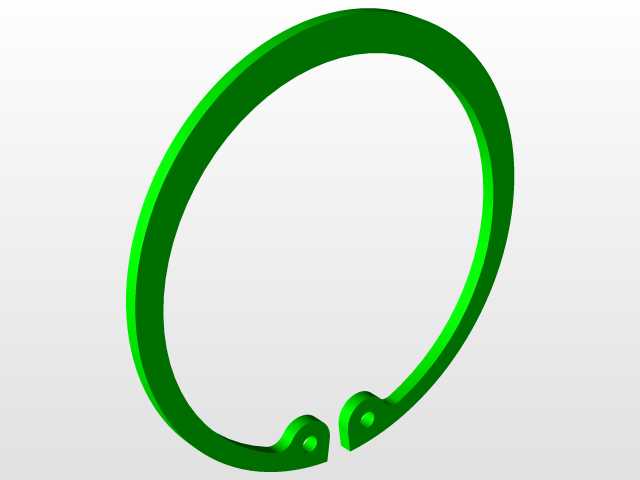

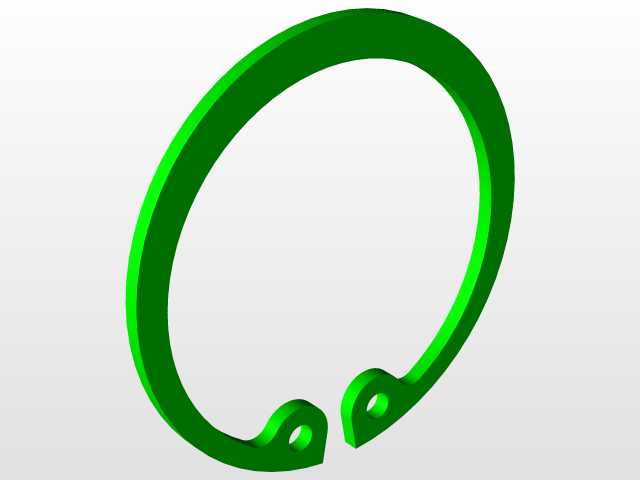

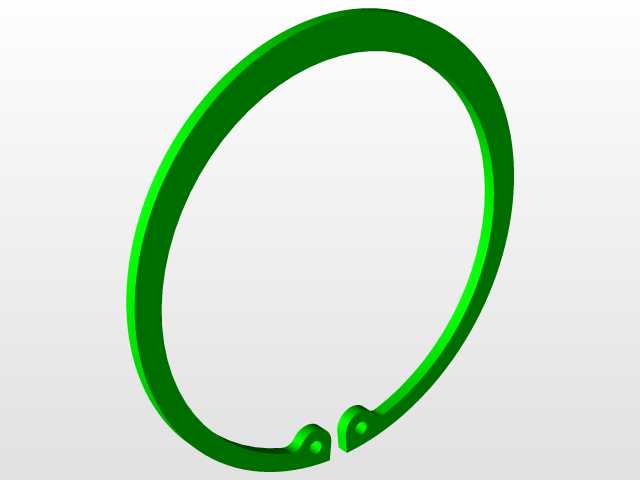

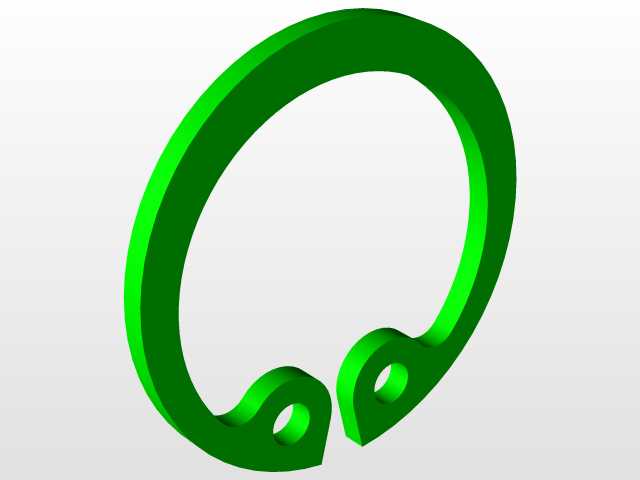

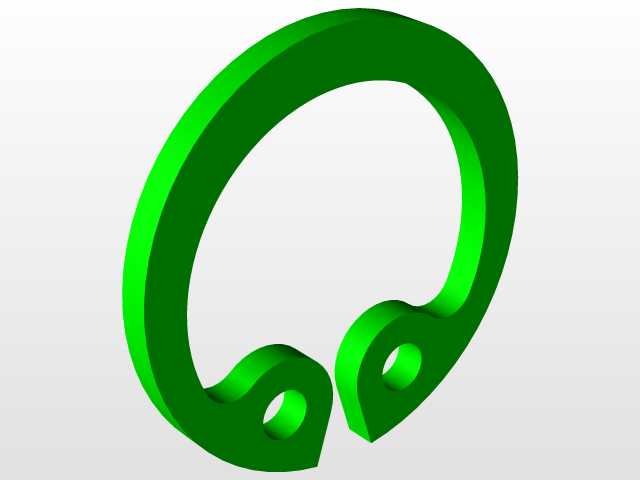

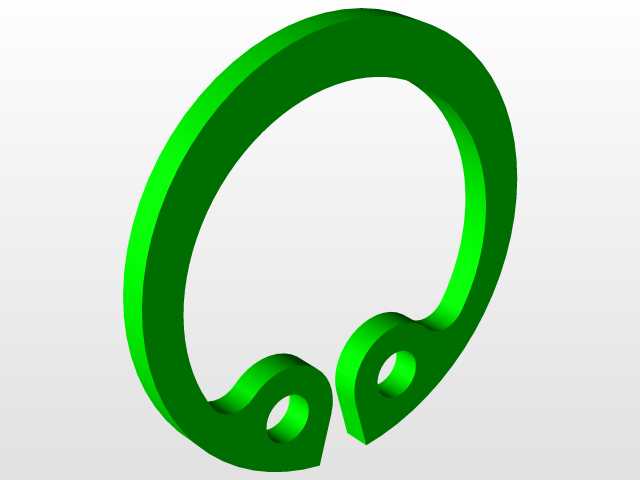

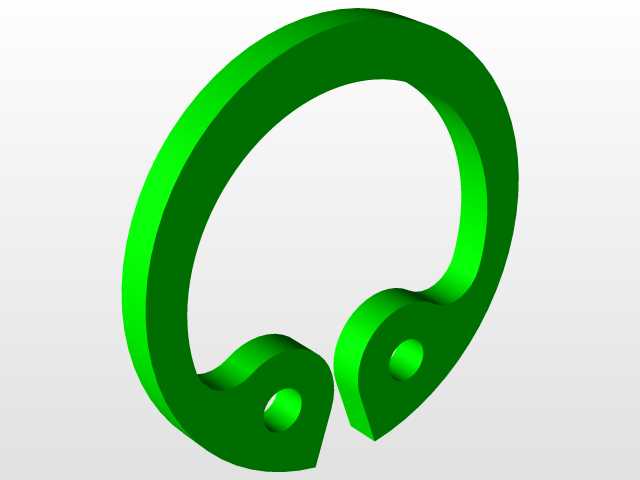

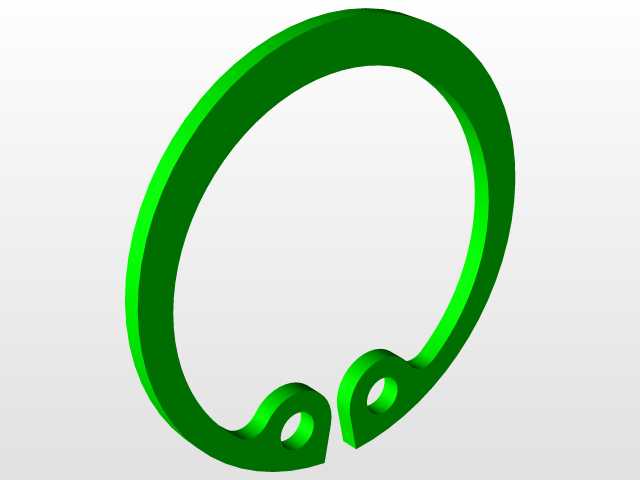

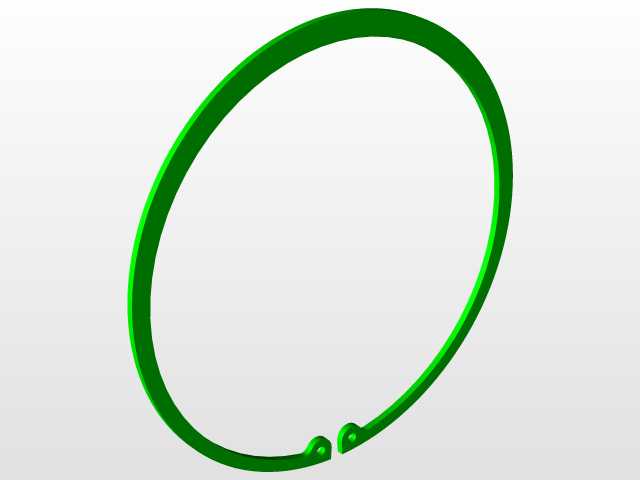

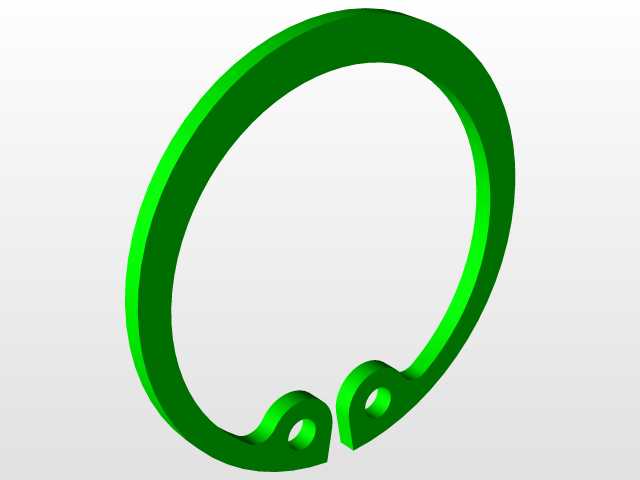

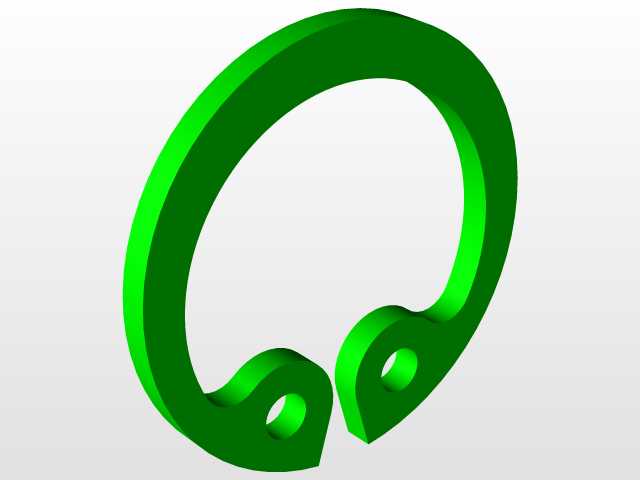

　　这类孔用卡环是机械设备装配中极为常见的轴向限位零件，日常在液压阀块安装、齿轮箱轴系定位、泵体内部组件固定、气动元件装配场景中都能见到它的身影，核心作用是卡在预先加工好的孔内环槽内，阻挡孔内安装的轴承、衬套、轴套类零件出现轴向窜动，避免设备运行过程中因部件移位引发的传动卡滞、配合间隙超差、密封件磨损等故障。从结构设计来看，该卡环采用开口式C型环结构，两个端部带有专门的工艺小孔，是专门为卡簧钳设计的操作位，装配时将卡簧钳的钳头插入这两个小孔，施力收缩卡环外径即可顺利放入孔内的环槽中，撤去外力后卡环依靠自身弹性张力牢牢撑在环槽内壁，不会轻易脱出。设计这类卡环时首先要匹配对应标准的环槽尺寸，卡环的自由状态外径要略大于待安装的基体孔径，

　　装入环槽后卡环的内伸宽度要满足限位要求，也就是卡环凸出于环槽的径向尺寸要足够挡住被限位零件的端面，同时又不能过度伸入孔内干涉轴类零件的正常运转。两个操作小孔的位置要对称分布在开口两侧，孔的直径要适配常用卡簧钳的钳头尺寸，孔边不能有锐边毛刺，避免装配时钳头打滑或者应力集中导致卡环端部断裂。卡环的截面尺寸要经过强度校核，既要保证自身有足够的弹性实现装拆时的收缩变形，又要承受被限位部件传递的轴向推力，不会在设备运行受冲击时出现变形脱出的问题。实际选型使用时，要注意卡环的安装边界：首先基体上的环槽加工尺寸公差必须匹配对应标准，槽的深度要保证卡环装入后有足够的支撑面，槽的侧壁要与孔轴线垂直，避免卡环安装后出现倾斜导致局部受力过大；

　　其次被限位零件的外径要小于卡环的最小内径，保证零件装配时不会刮蹭卡环内缘，同时被限位零件的端面要平整，和卡环的接触面要均匀贴合，避免局部点接触造成卡环局部受力变形。在一些有振动冲击的工况下，比如工程机械的传动箱、往复运动的气缸内部，选用这类卡环还要额外校核抗冲击载荷能力，必要时可以配合挡圈垫片增大接触面积，降低卡环单位面积承受的压力，延长使用寿命。日常装配过程中，禁止用螺丝刀等非专用工具硬撬卡环安装，很容易造成卡环变形或者端部断裂，导致安装后卡环无法完全卡入环槽，运行中脱出引发设备故障。
