符合DIN471标准的轴用弹性卡环结构

　　在各类机械传动与装配场景中，轴类零件的轴向限位始终是结构设计里不可忽视的环节，这类卡环正是针对轴上零件的轴向定位需求开发的紧固件，广泛应用在变速箱、液压泵、电机输出轴、机床主轴等需要对轴承、齿轮、套筒类零件做轴向约束的位置，相比轴肩、圆螺母等限位方式，它占用的轴向空间极小，安装拆卸便捷，不需要在轴上加工螺纹或者预留过大的轴肩尺寸，能有效压缩装配体的整体体积。

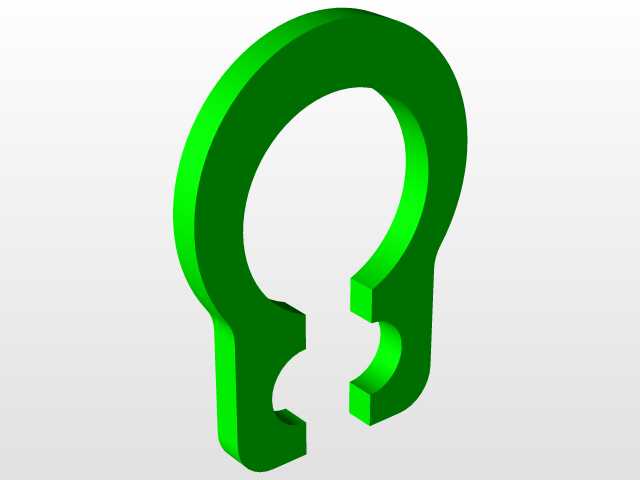

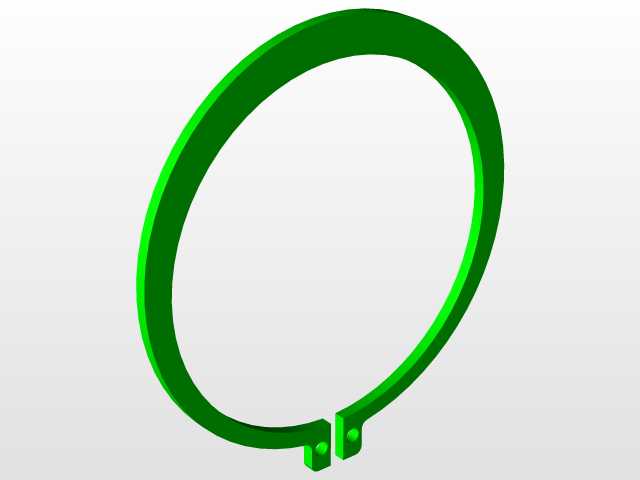

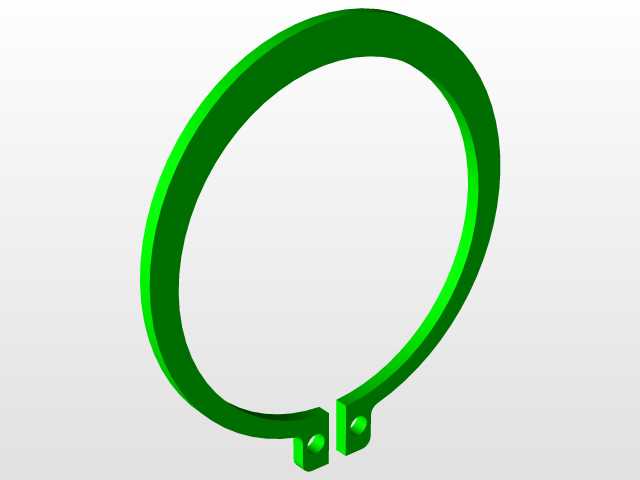

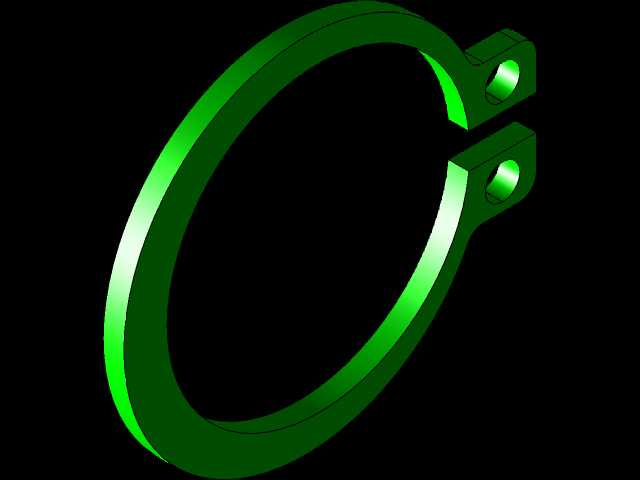

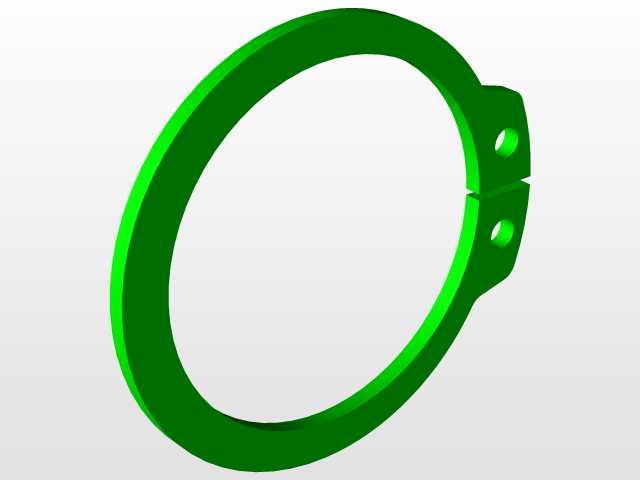

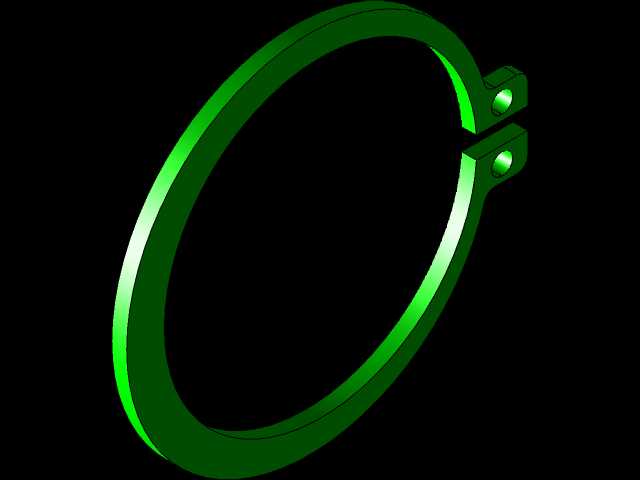

　　从结构设计逻辑来看，这款卡环遵循DIN471标准的尺寸规范，开口处设置的两个带孔凸耳是核心操作结构，安装时可以用卡簧钳的钳头插入两个凸耳的孔内，施力撑开卡环内径，即可顺利套入轴上预先加工好的环形卡槽内，撤去外力后卡环依靠自身弹性形变产生的抱紧力牢牢卡在卡槽中，环体的外沿会突出轴的外圆表面，形成一圈环形的阻挡面，以此限制轴上套装零件的轴向窜动。设计过程中需要严格匹配轴径与卡槽的尺寸公差，卡环的厚度要和卡槽的宽度适配，避免出现卡环装入卡槽后存在轴向间隙导致限位失效的问题，同时卡环的自由状态内径要略小于轴上卡槽的底径，保证安装后有足够的抱紧力防止卡环在设备运行过程中从卡槽内脱出。

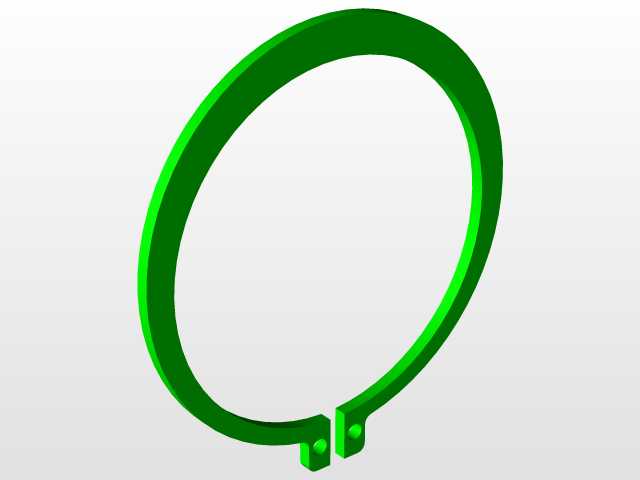

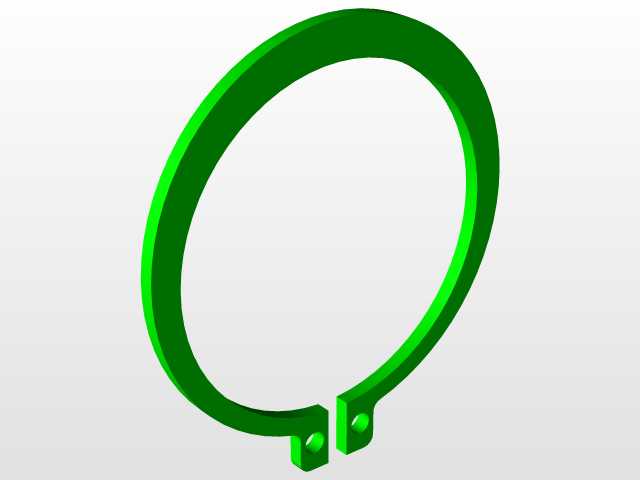

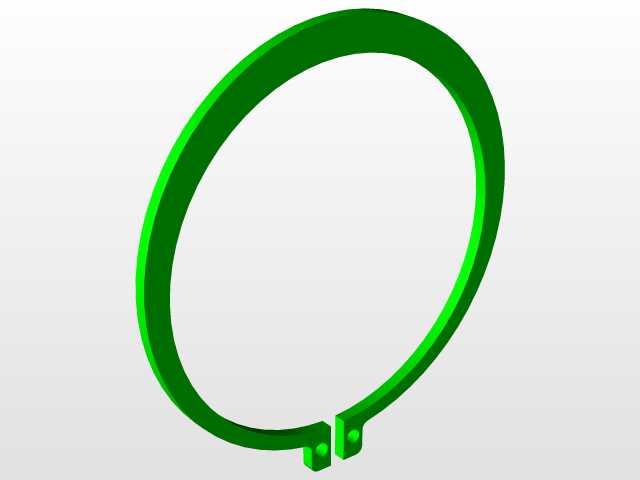

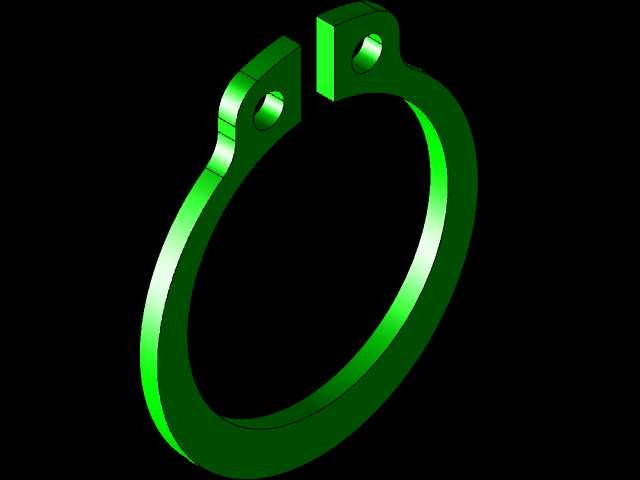

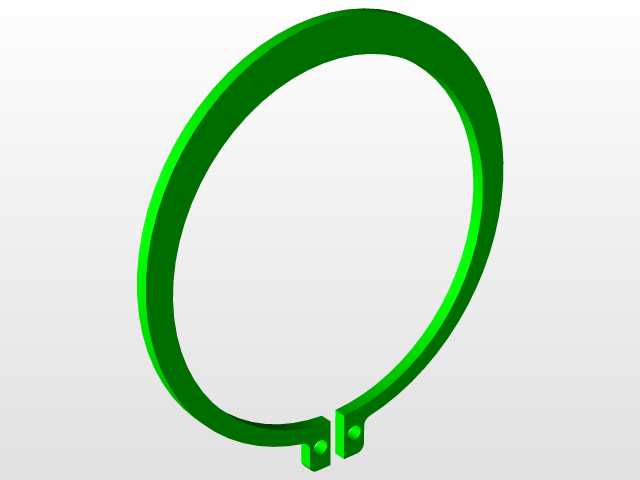

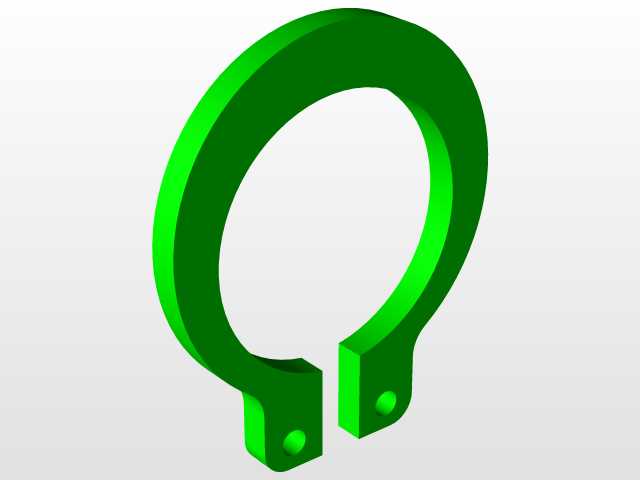

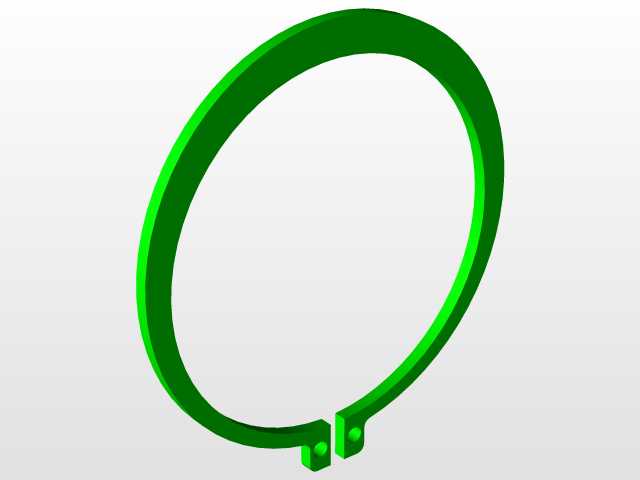

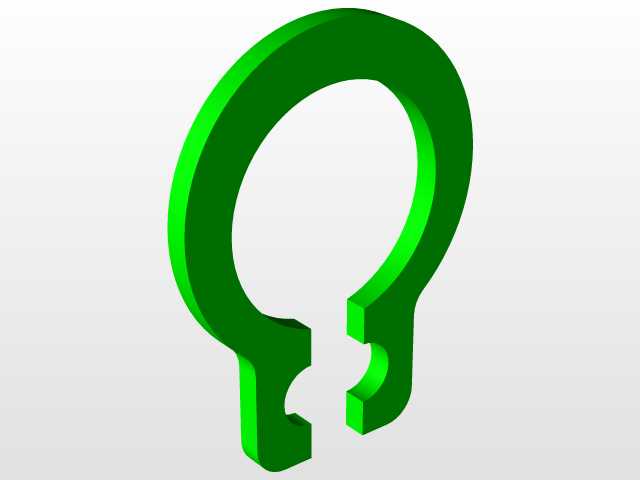

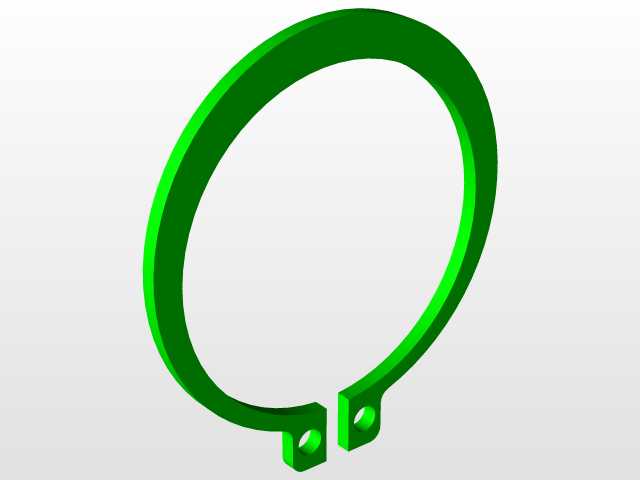

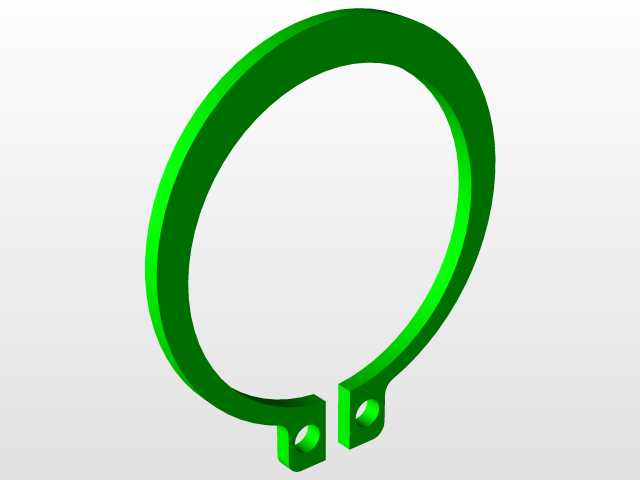

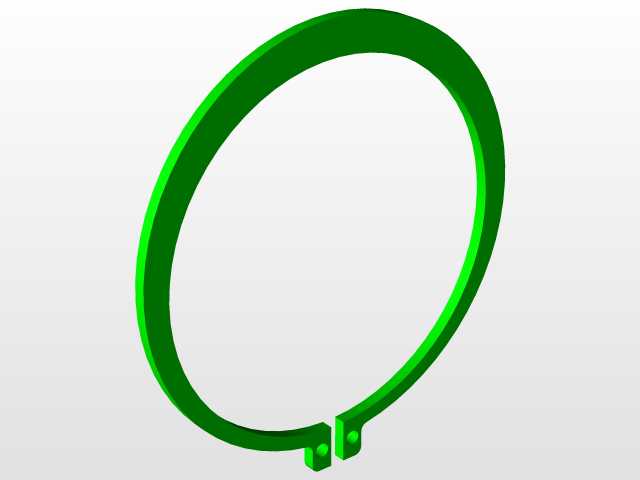

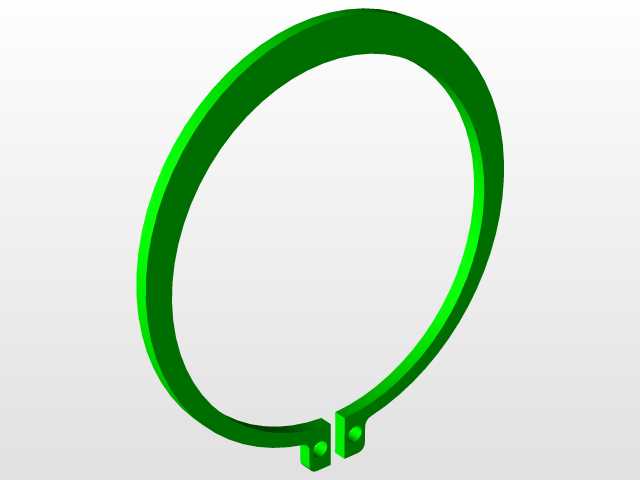

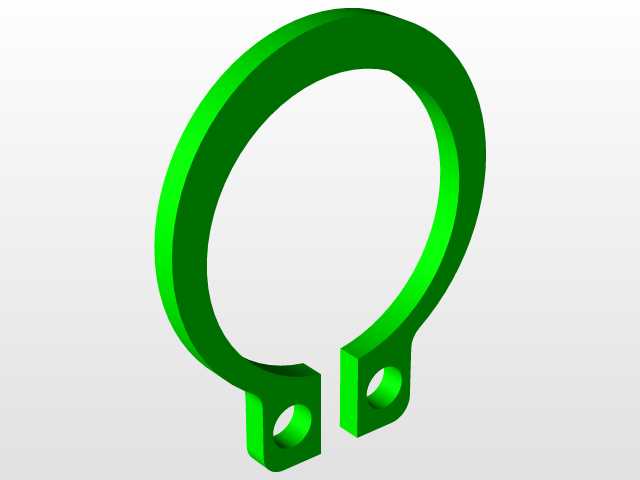

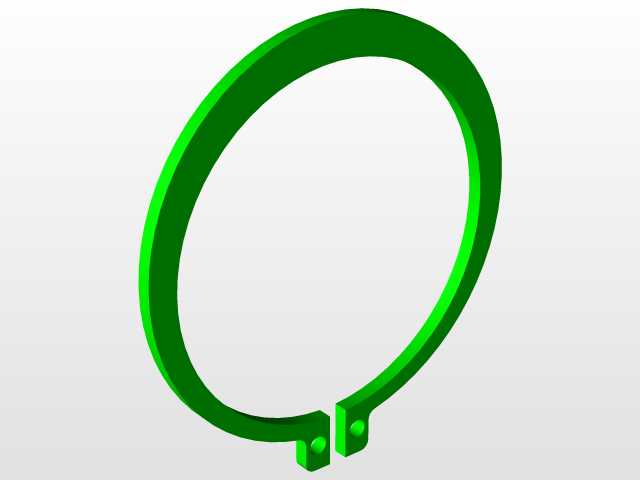

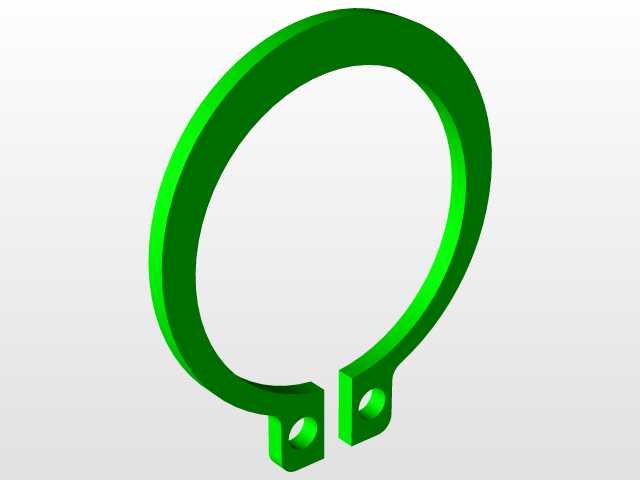

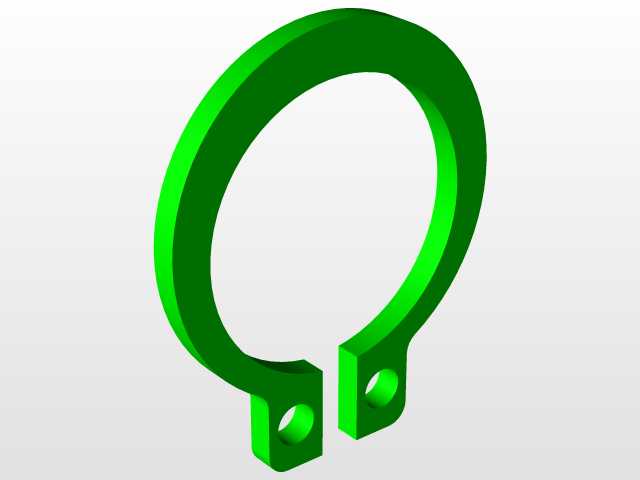

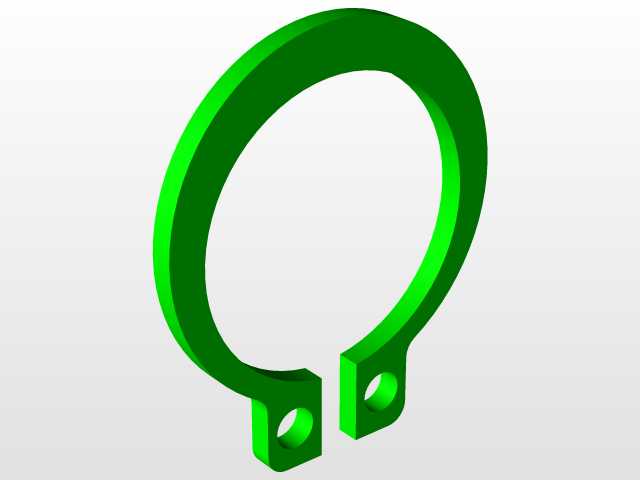

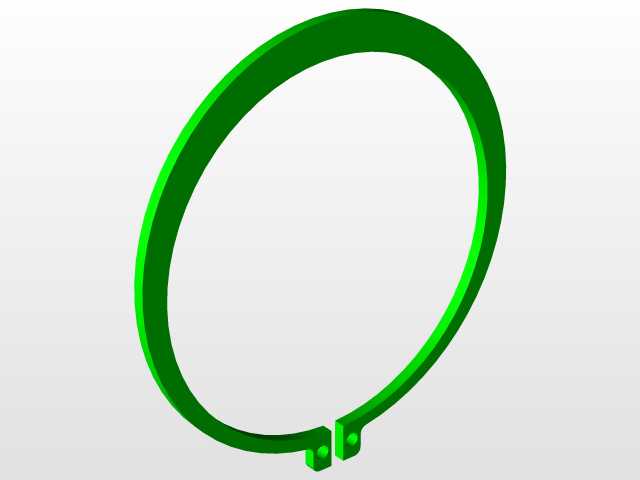

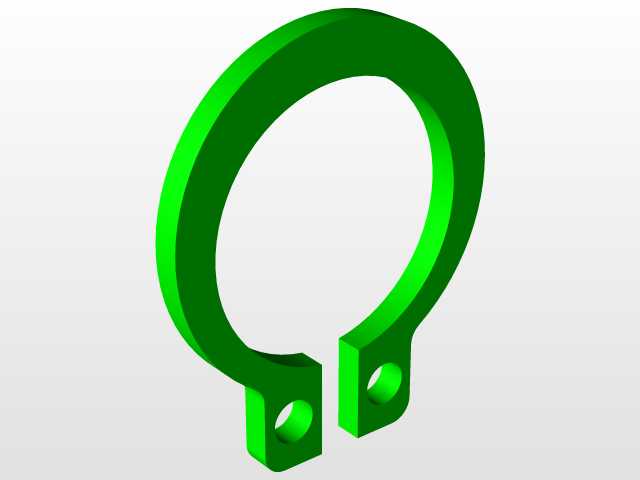

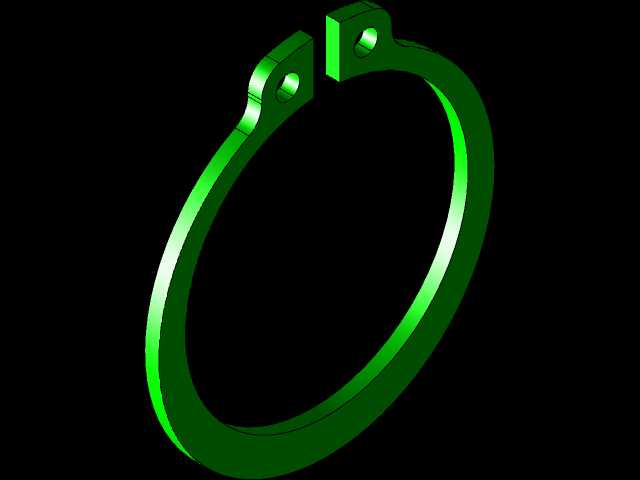

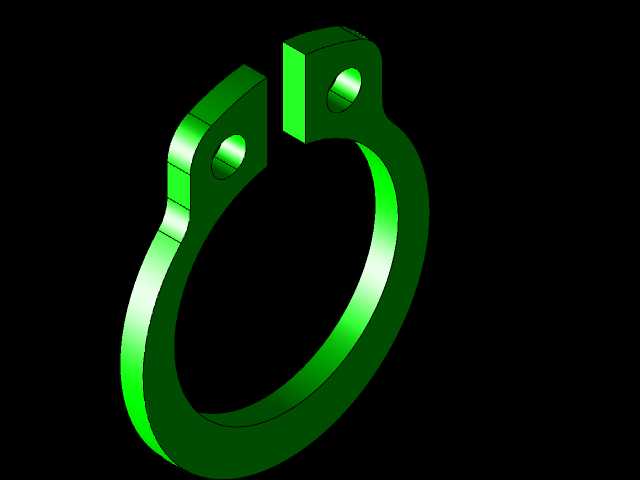

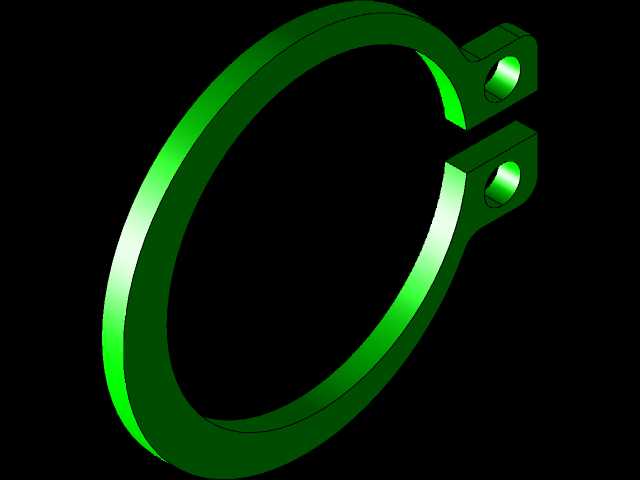

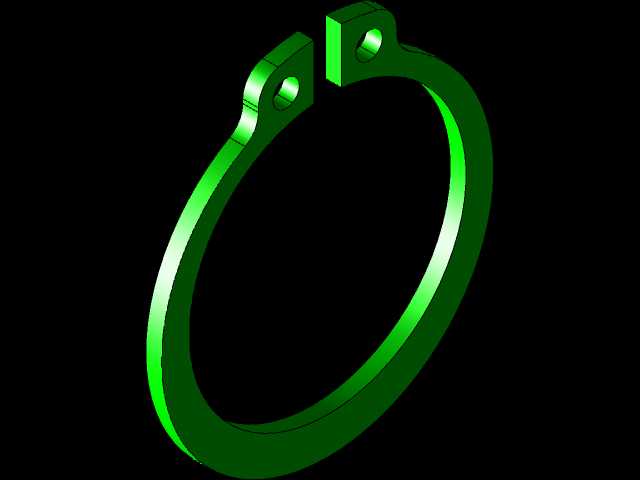

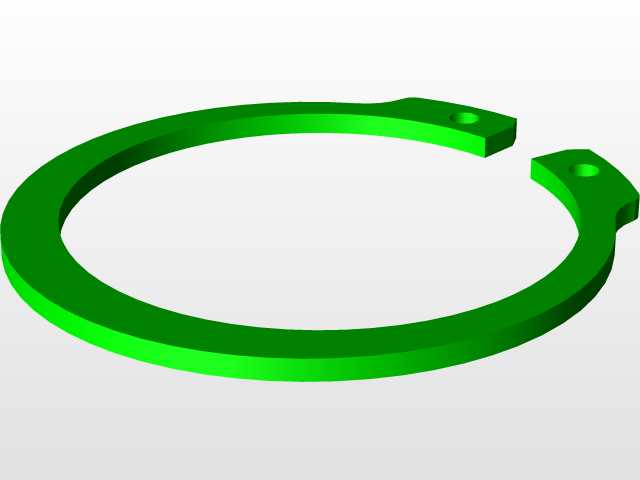

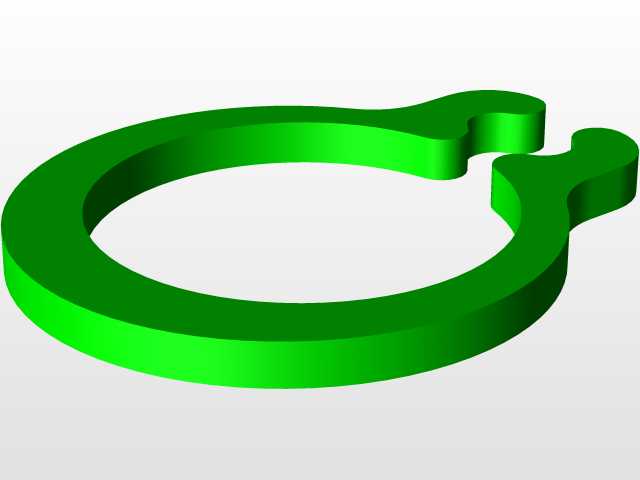

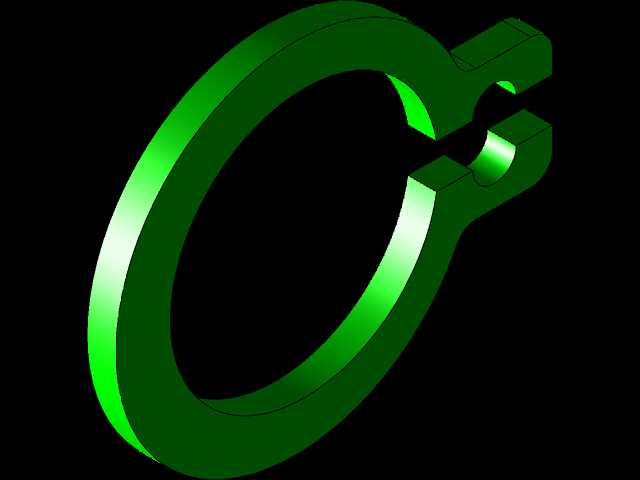

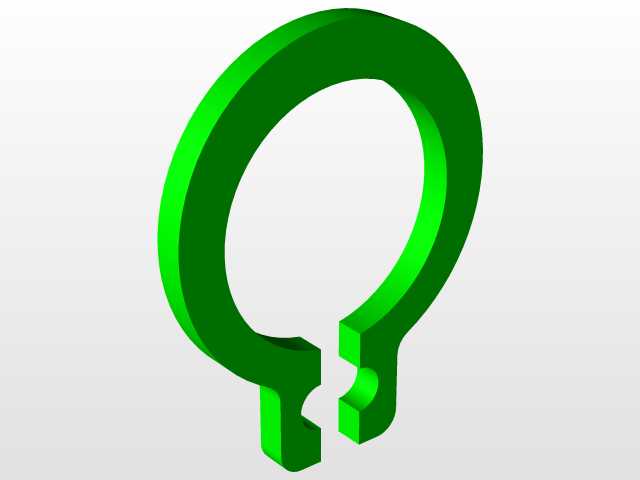

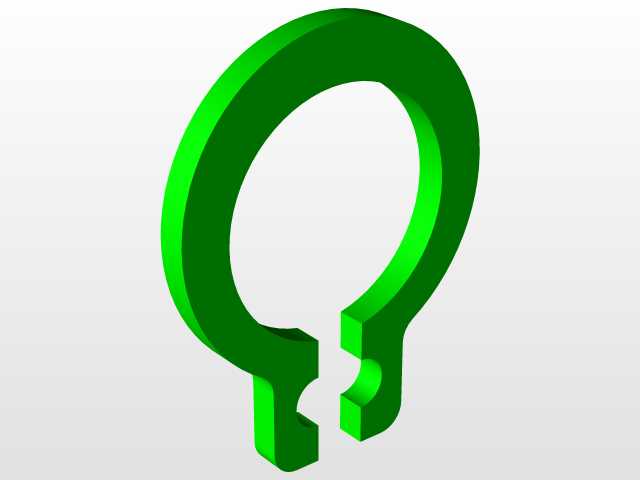

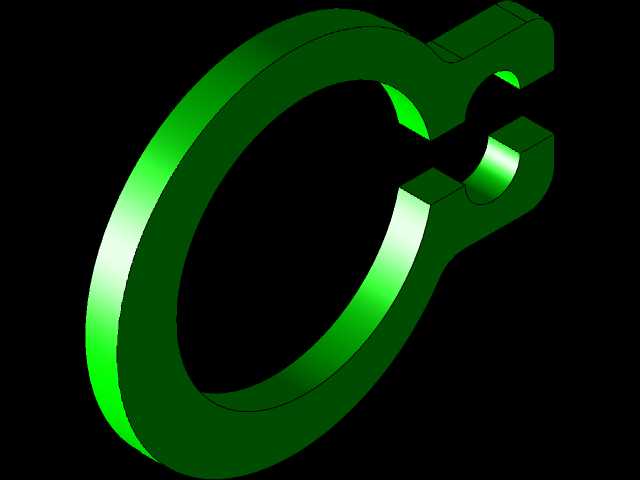

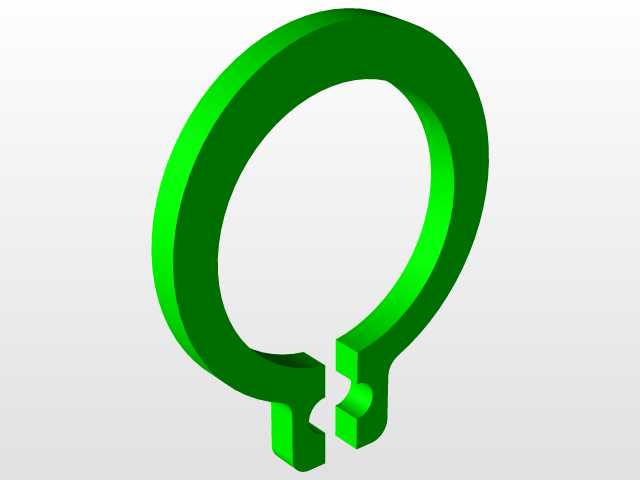

　　外形上它采用开口环形结构，环体截面为矩形，两个凸耳对称分布在开口两端，凸耳上的安装孔做了倒角处理，避免卡簧钳插入时刮伤孔壁影响操作顺畅度，环体的内外边缘都做了小圆弧过渡，既可以减少安装过程中对轴表面、被限位零件端面的刮擦损伤，也能降低应力集中系数，提升卡环在承受轴向载荷时的抗疲劳性能。安装边界方面，需要注意轴上卡槽的加工位置要和被限位零件的端面位置匹配，卡槽距离轴端的距离要满足卡环装入后不会超出轴的装配端面，同时被限位零件的内孔倒角不能过大，否则会导致卡环的阻挡面无法有效贴合零件端面，失去限位作用；在有冲击载荷、高频往复运动的应用场景中，还需要校核卡环的抗剪切强度，确保环体厚度能承受轴向的冲击载荷，不会出现断裂失效的情况。日常装配作业中，这类卡环不需要额外的锁紧辅助件，单人用标准卡簧钳即可完成安装与拆卸，后期设备维护时更换也十分方便，是中小载荷轴向限位场景下性价比极高的紧固件选择。
