符合DINENISO标准的平垫圈结构设计

　　在各类机械装配场景中，平垫圈是看似不起眼却直接影响连接可靠性的基础零件，从重型工程机械的机架螺栓连接，到精密自动化设备的模组固定，再到普通机电产品的壳体拼接，几乎所有需要螺栓紧固的位置，都能看到这类标准垫圈的身影。它的核心作用并非简单垫在螺栓头与被连接件之间，而是通过分散螺栓拧紧时的压应力，避免被连接件表面被压溃，尤其是当被连接件为铝合金、工程塑料这类强度较低的材质时，合适的垫圈能大幅降低接触面的局部压强，防止长期受力后出现连接松动、接触面凹陷的问题。同时它还能弥补被连接件表面的平面度误差，哪怕加工后的安装面存在轻微的不平整，垫圈也能通过自身的平整端面填补间隙，让螺栓的预紧力均匀传递到整个连接面，避免因应力集中导致的螺栓疲劳断裂。

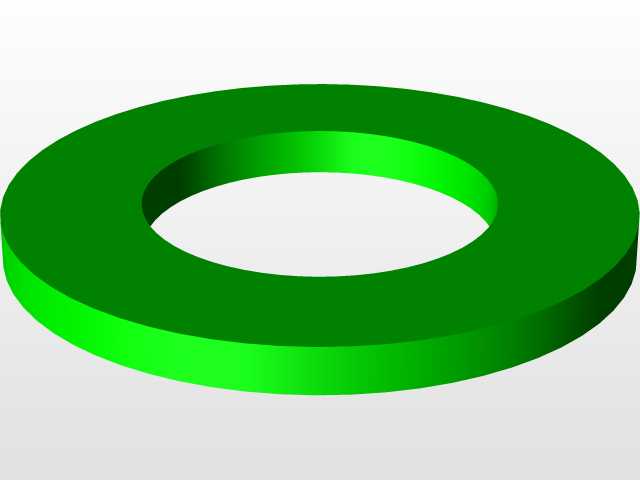

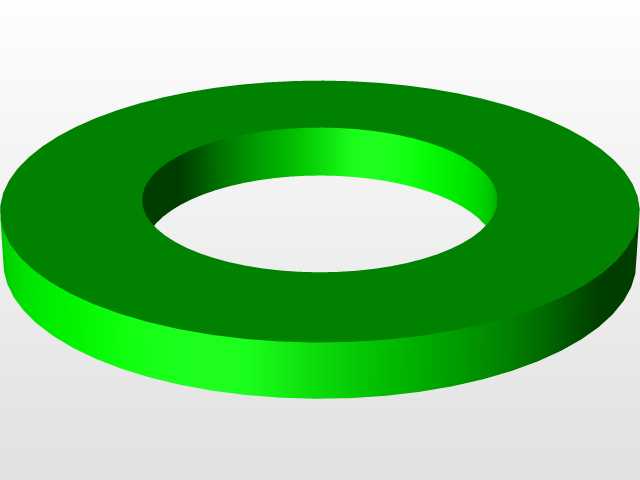

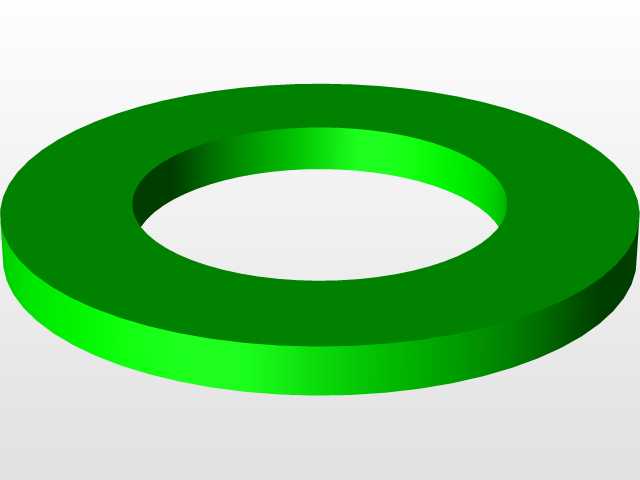

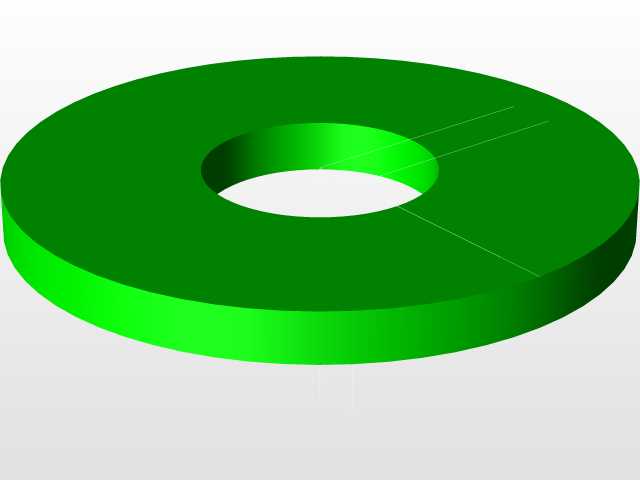

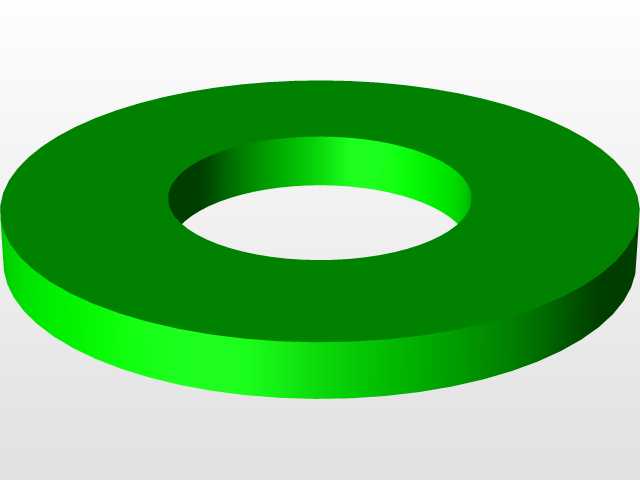

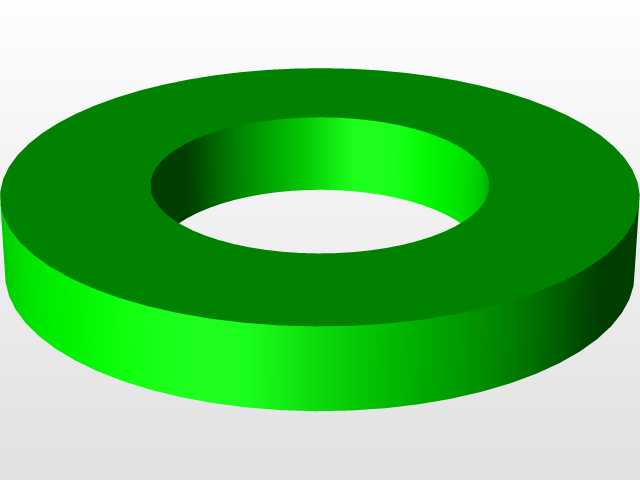

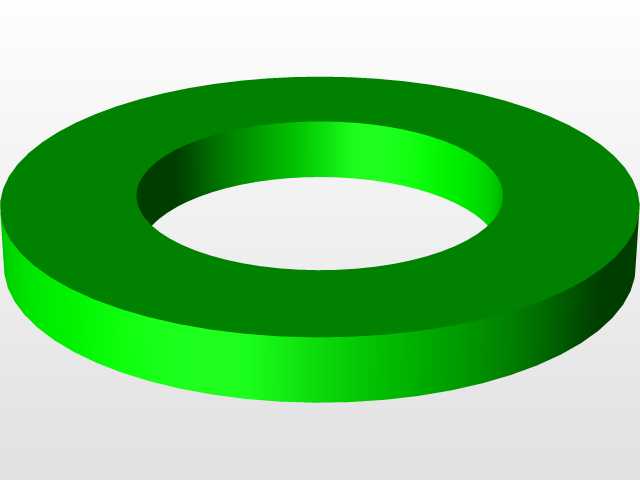

　　这款垫圈严格遵循DIN EN ISO相关标准设计，整体为环形扁平结构，内外圆同轴度控制在标准允许的公差范围内，两个端面的平行度、平面度都满足通用装配要求，不会出现端面翘曲导致的预紧力不均问题。设计过程中首先明确了适配的螺栓规格范围，内孔尺寸预留了合理的安装间隙，既保证螺栓能顺利穿过，又不会因间隙过大导致垫圈偏斜，失去应力分散的作用；外径尺寸则根据对应螺栓的预紧力上限计算，确保在最大拧紧力矩下，垫圈覆盖的接触面压强不超过常见被连接件的许用压应力。厚度尺寸经过反复校核，既不会因过薄导致受力后变形失效，也不会因过厚额外增加螺栓的长度需求，造成不必要的成本浪费。

　　实际选型使用时，需要注意安装边界的匹配：垫圈的外径不能超出被连接件的安装接触面，否则会出现部分悬空的情况，反而导致压应力分布不均；内孔与螺栓杆的间隙要控制在合理范围，安装时要保证垫圈与螺栓轴线垂直，避免倾斜安装带来的附加弯矩。在有防松需求的场景下，这类平垫圈还可以和弹簧垫圈、防松垫片搭配使用，平垫圈负责保护被连接件表面，防松元件负责提供预紧防松的作用力，二者配合能实现更可靠的长期连接效果。建模过程中对边缘的倒角做了标准化处理，去除了锐边毛刺，既避免安装时划伤操作人员，也能保证安装时垫圈能顺利贴合到安装面上，不会因锐边卡滞导致安装不到位。
