插芯式机械门锁内部传动结构设计

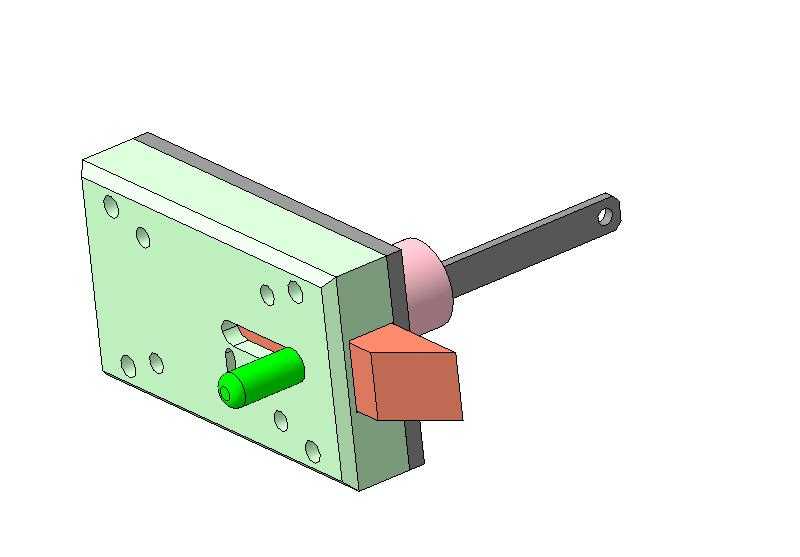

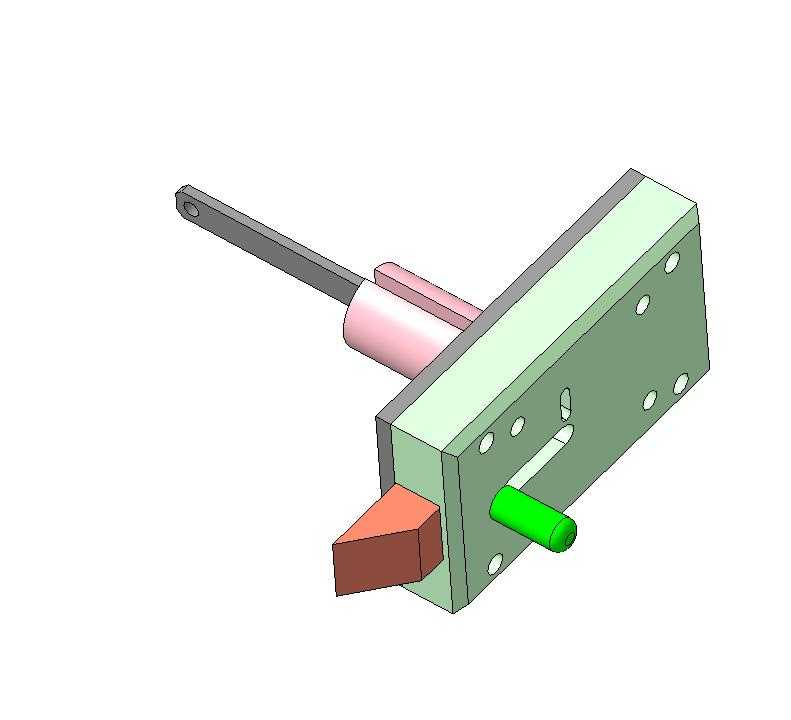

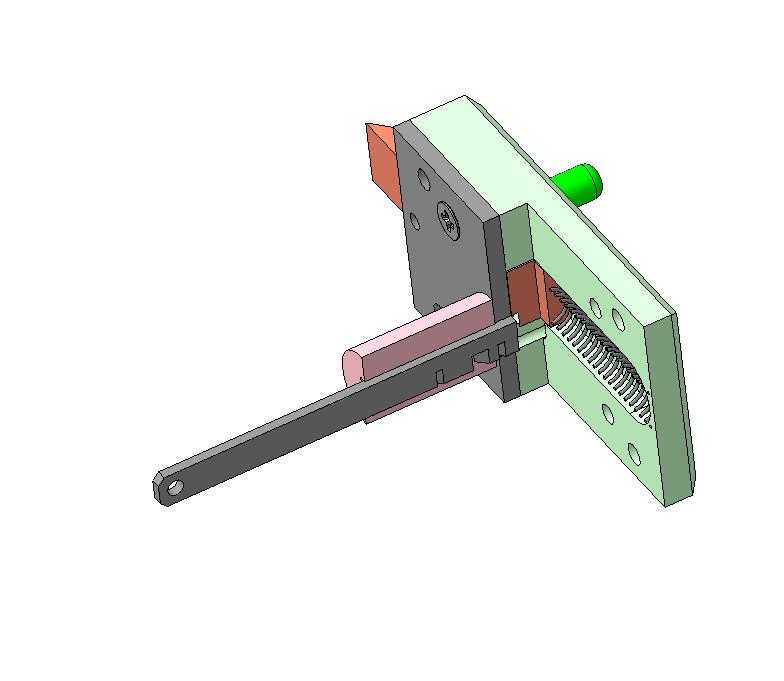

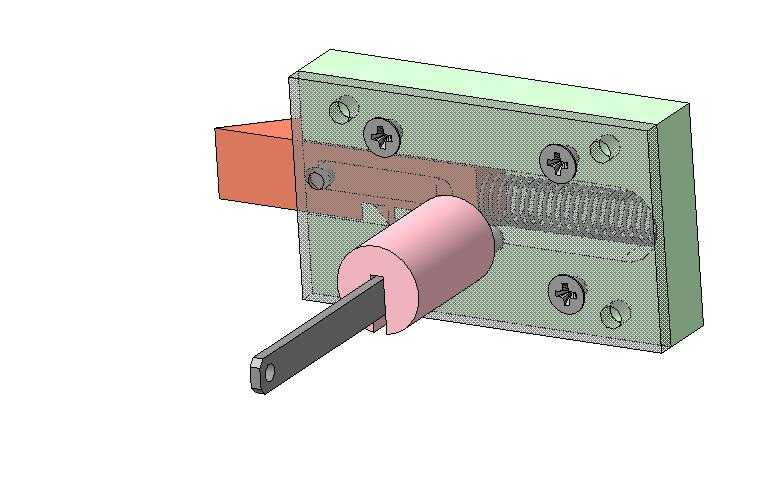

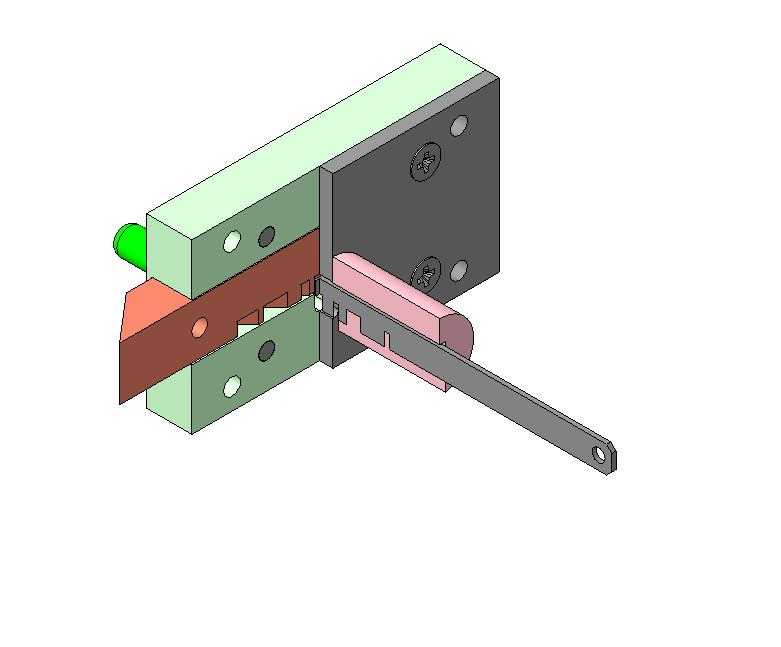

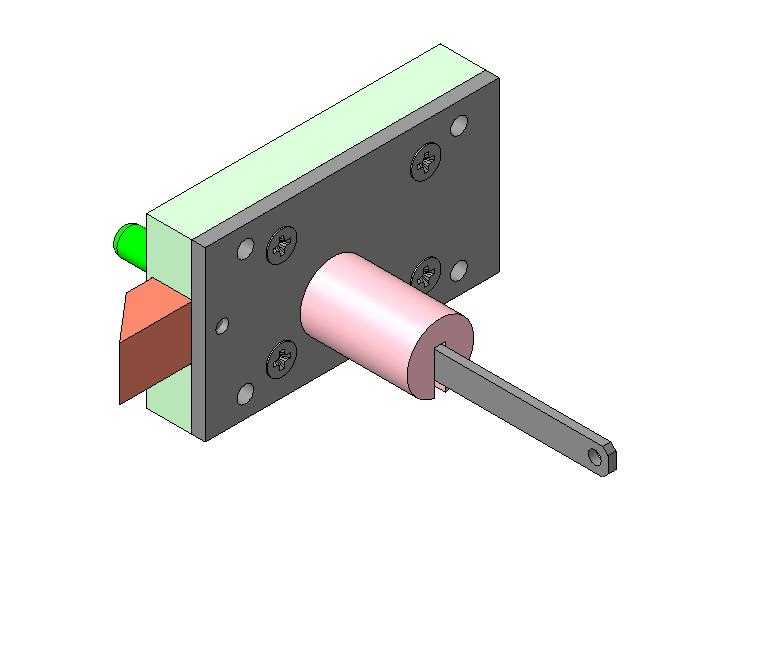

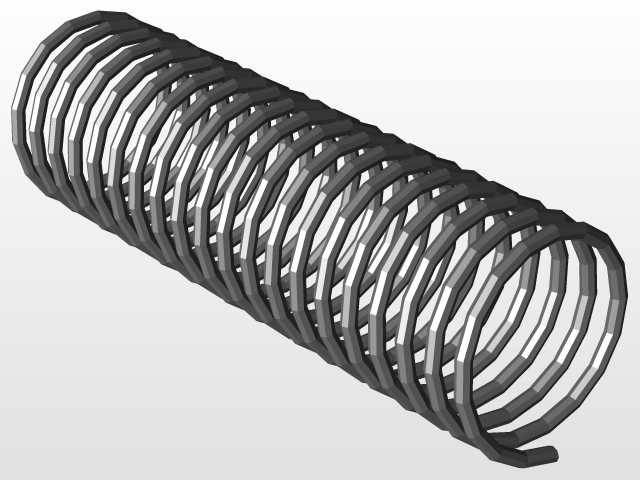

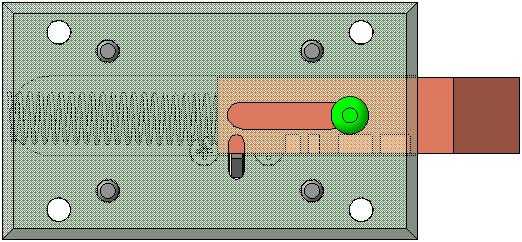

这款机械锁具的结构设计，主要面向室内木门、金属柜体、小型设备舱门等需要可靠闭合锁定的场景，核心通过纯机械传动实现锁舌的伸缩动作，无需额外电控元件即可完成锁定与解锁操作，适配多数常规厚度的门扇安装需求。从结构布局来看，锁体采用分体式装配设计，锁壳主体分为固定基座与滑动锁舌两个核心模块，固定基座通过四颗沉头螺钉完成与门扇的刚性连接，安装时需在门扇侧边开出对应尺寸的嵌装槽，锁体嵌入后表面与门扇侧边齐平，不会突出影响门扇开合。锁舌采用斜舌与方舌组合的结构逻辑，图中可见的棕红色斜舌主要承担门扇闭合时的自动导向锁定功能，当门扇推合至门框对应位置时，斜舌受门框挡片挤压向内回缩，待完全对位后在内部弹簧作用下自动弹出卡入门框锁扣盒，实现关门即锁的基础功能；而粉色拨叉带动的金属方舌则承担反锁功能，通过钥匙转动锁芯带动拨叉旋转，驱动方舌向外伸出更长的锁定距离，提升防撬性能。设计过程中重点考量了传动部件的运动间隙控制，拨叉与锁舌的接触位置做了圆弧过渡处理，避免长期使用后出现磨损卡滞，锁舌的滑动轨道在基座上直接铣出成型，无需额外加装导轨零件，减少装配工序的同时也降低了后期故障概率。锁体的外形尺寸控制在常规民用锁具的通用安装边界内，侧边安装孔位的间距符合主流锁具的互换标准，替换旧锁时无需重新在门扇上开孔，可直接适配原有安装位。内部弹簧的选型经过反复校核，斜舌弹簧的弹力设置兼顾了关门手感与锁舌弹出的可靠性，弹力过大会导致关门阻力过大，弹力过小则可能出现锁舌弹出不到位导致的假锁问题；方舌的传动比经过匹配，钥匙转动的力矩控制在成年人单手轻松操作的范围内，不会出现拧动费力的情况。锁体的各部件材质搭配也做了针对性设计，基座采用锌合金压铸成型保证结构强度，锁舌采用耐磨钢材冲压成型避免长期摩擦出现变形，拨叉部件采用粉末冶金工艺制作，兼顾耐磨性能与加工精度，外露的锁舌表面做了防锈处理，适配潮湿环境下的使用需求，不会轻易出现锈蚀卡滞的问题。
