双工位管端加工上料机架结构设计

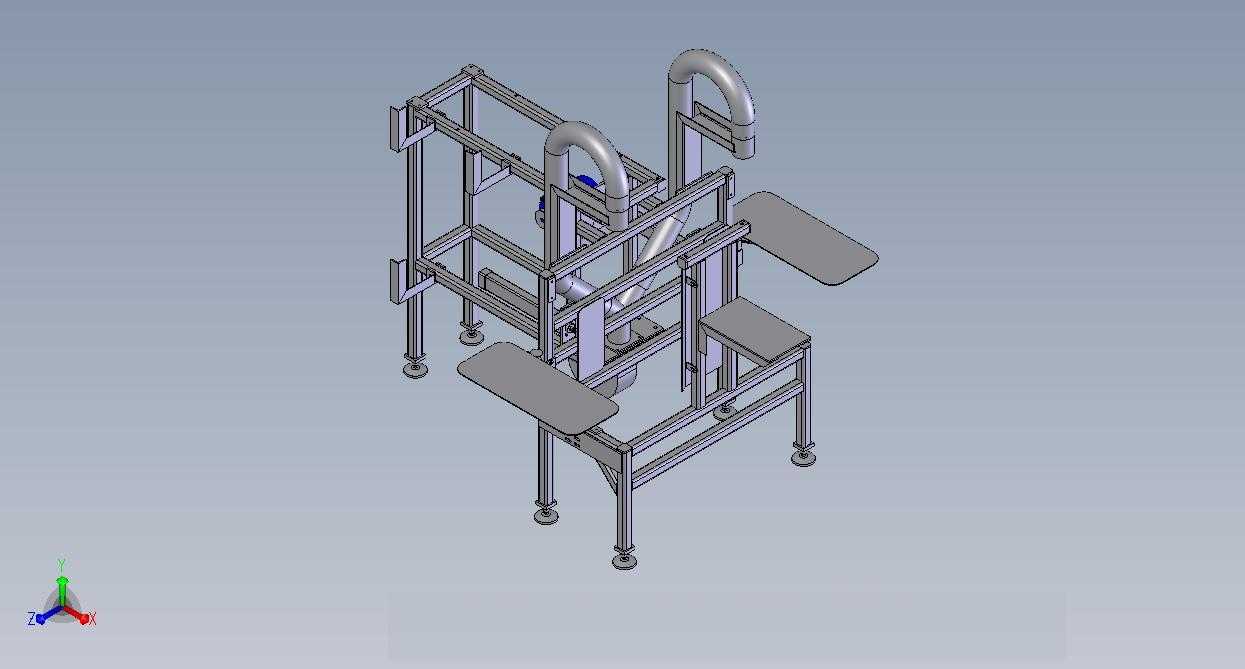

这套机架结构主要面向管材类加工产线的管端处理工序配套使用，常见于空调配管、汽车油路小管、卫浴金属管件的生产车间，布置在管端成型、倒角、扩口设备的进料侧，承担待加工管件的暂存导向、操作人员作业承载的功能。整体框架采用工业铝型材拼接搭建，摒弃了传统焊接机架的应力变形问题，所有连接节点采用标准角件与内置螺栓锁紧，后期调整工位间距、更换导向组件时无需动火切割，仅需松卸紧固件即可完成位置调整，适配多规格小批量管件的柔性生产需求。机架底部配置可调式防滑脚杯，单脚承载范围覆盖常规车间地面的不平整度，安装时可通过脚杯的螺纹调节整体机架的水平度，抵消地面30mm以内的高差，无需额外做地基预埋处理，适配车间临时调整产线布局的需求。结构上设置左右对称的两个作业工位，每个工位配置一块水平置物平台，平台边缘做圆弧倒角处理，避免操作人员取放管件时被锐边划伤，平台高度按照人体站立作业的肘部高度设计，操作人员长时间取放管件时无需过度弯腰或抬臂，降低重复作业的疲劳度。两个工位中间竖直布置两组弯管导向通道，通道采用圆弧过渡的弯管结构，内壁做光滑处理，待加工的长管件可从通道上端放入，顺着圆弧滑道滑至对应工位的取料位置，避免长管件堆放时相互磕碰造成表面划伤，同时也解决了长管件直立存放占用空间大、易倾倒的问题。框架侧面预留了传感器安装位与气动元件走线槽，后期可根据产线自动化升级需求，加装管件到位检测传感器、自动推料机构，无需重新打孔破坏原有框架结构。机架的整体宽度控制在1.8米以内，深度控制在1.2米，可直接嵌入现有产线的设备间隙中，不需要对原有产线布局做大幅改动，安装时仅需对接下游管端加工设备的进料高度即可完成调试。导向通道的弯曲半径按照常用小管径的最小弯曲半径设计，管件滑落过程中不会出现卡滞、弯折变形的问题，通道出口位置设置软质缓冲挡块，管件滑落至出口时不会因惯性冲击造成管端碰伤，保障后续加工的管口精度。置物平台采用耐磨板材制作，表面可承受日常放置管件、小型工装工具的载荷，边缘设置挡边，避免工具或管件从平台侧边滑落。框架的横向与纵向型材连接处均设置加强角件，在操作人员倚靠、放置较重工装时不会出现框架晃动变形的问题，整体结构的刚性满足车间三班倒连续作业的使用要求。
