墙体嵌入式双腔通风结构构件设计

　　该构件主要应用于建筑墙体的通风换气场景，适配预制装配式建筑与传统砌筑墙体的通风节点需求，可作为室内外空气流通的预埋式接口，兼顾通风路径引导与墙体立面的规整性。从实际使用场景来看，这类构件常安装在设备机房、储物间、地下管廊等需要持续微通风的墙体位置，避免墙体直接开洞带来的立面破损、雨水倒灌、虫鼠侵入等问题，同时能引导气流按照预设路径流动，减少通风过程中的紊流噪音。

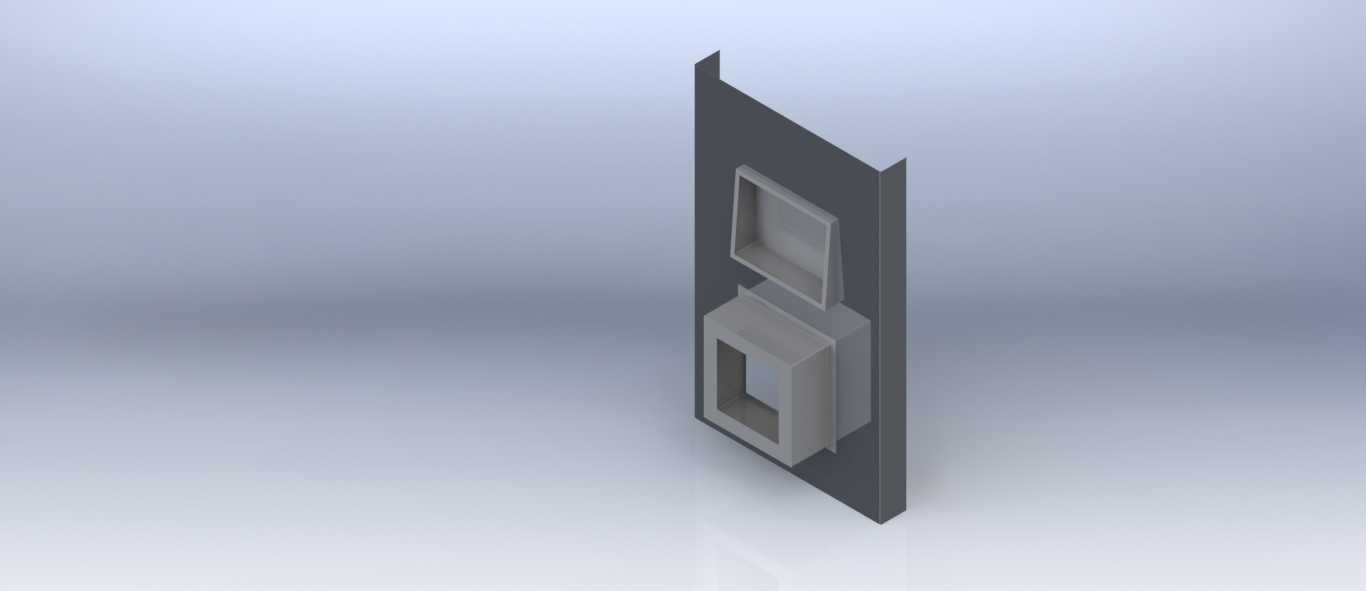

　　设计阶段首先明确了安装边界约束，构件背部的竖板为墙体贴合安装面，安装时需嵌入墙体预留槽位，竖板边缘做了折边强化处理，既可以提升构件整体的抗形变能力，也能在安装时与墙体抹灰层形成咬合结构，避免后期使用过程中出现松动移位。两个独立的方形腔体采用错位排布方式，上方腔体为外窄内宽的扩口结构，下方腔体为外宽内窄的收窄结构，这种错位排布可以避免气流直吹，同时能在一定程度上阻挡室外杂物直接进入室内，两个腔体的连接部位做了加厚处理，保证构件在墙体浇筑或抹灰过程中不会被挤压变形。

　　从功能特性来看，构件整体采用一体化成型思路，所有棱角处均做了圆角过渡处理，减少应力集中的同时，也能避免安装过程中划伤施工人员。腔体内部的台阶结构一方面可以加装过滤网片，实现通风过程中的灰尘过滤，另一方面也可以根据使用需求加装挡风挡板，实现通风量的手动调节。构件的外露面与墙体完成面齐平，不会突出墙面影响后续的墙面装饰施工，适配多种墙面装饰材料的安装收口需求。

　　尺寸设计上充分考虑了常规墙体的厚度范围，安装竖板的高度适配120mm至240mm厚度的墙体，两个腔体的深度控制在80mm以内，不会过度占用墙体内部空间，也不会穿透墙体影响另一侧的结构强度。安装时可采用螺栓固定与水泥砂浆填缝结合的方式，竖板上预留的隐形安装孔位位于折边处，安装完成后会被抹灰层覆盖，不会外露影响外观。构件的材质适配常规的工程塑料或镀锌钢板加工，两种材质均能满足户外环境下的防腐蚀需求，可根据不同的使用场景选择对应的加工材质，在潮湿区域使用时可在构件表面增加防腐涂层，提升长期使用的可靠性。
