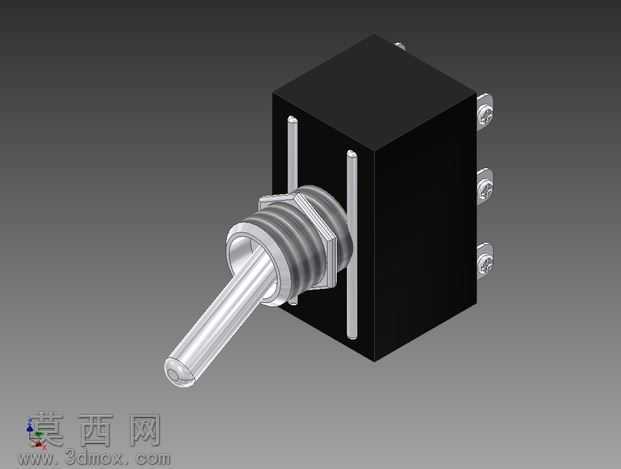

钮子式拨动开关三维结构设计

本作品为钮子式拨动开关的三维参数化建模成果，建模过程依托三维设计软件完成，整体遵循工业电器元件的实际生产尺寸规范进行1:1比例还原。建模初期首先梳理开关的核心组成结构，将整体拆分为操作拨杆、密封螺纹基座、绝缘主体外壳、侧边接线端子四大核心模块，采用自底向上的建模思路逐个完成零件构建，再通过装配约束完成整体组合。拨杆部分采用回转特征建模，还原金属拨杆的圆柱形态与端部圆弧过渡结构，表面赋予哑光金属材质，模拟实际产品的不锈钢拨杆质感，拨杆与基座衔接处的多层密封波纹结构采用扫掠特征完成，还原密封胶圈的褶皱形态，赋予橡胶材质表现密封件的柔韧质感。基座的螺纹安装结构采用螺旋线配合扫掠完成标准螺纹建模，还原开关面板安装的螺纹锁紧结构，金属螺纹部分赋予镀锌金属材质，呈现五金配件的金属光泽。主体绝缘外壳采用长方体基础特征叠加侧边安装槽结构，表面赋予黑色哑光工程塑料材质，还原开关外壳的绝缘材质特性，外壳侧边的三组成对接线端子，分别还原端子的固定螺丝、接线片结构，每个端子都赋予镀镍金属材质，清晰区分导电部件与绝缘部件的材质差异。建模过程中对所有装配间隙进行合理设置，还原拨杆摆动的活动空间，确保结构逻辑符合真实开关的动作原理，渲染阶段采用柔和的侧上方打光，突出金属部件的反光质感与塑料外壳的哑光质感，通过明暗对比清晰展现各部分的结构层次，整体模型结构完整，细节还原度高，可用于电器产品装配演示、开关结构教学、产品方案展示等场景，能够直观呈现钮子开关的外部形态与装配关系，为相关电器产品的设计选型提供直观的三维参考。
