双发尾撑式固定翼神鹰无人机设计

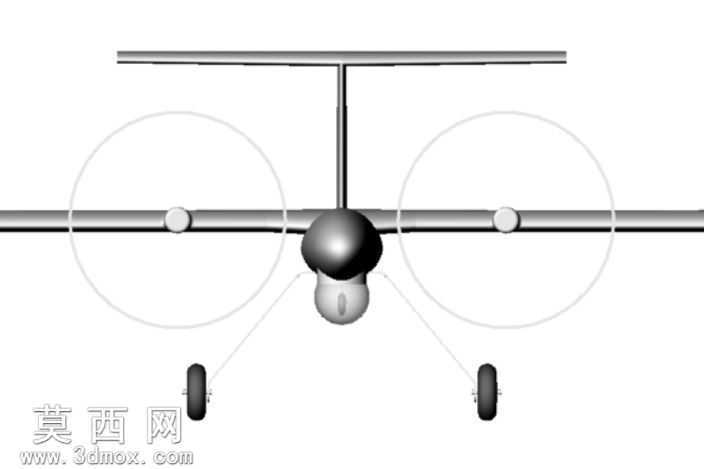

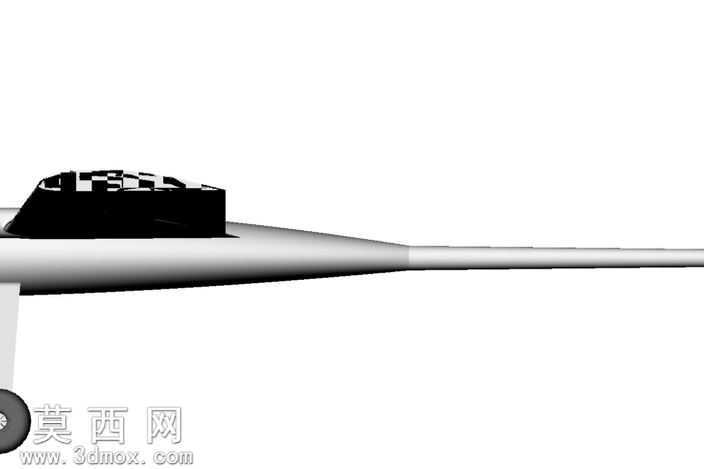

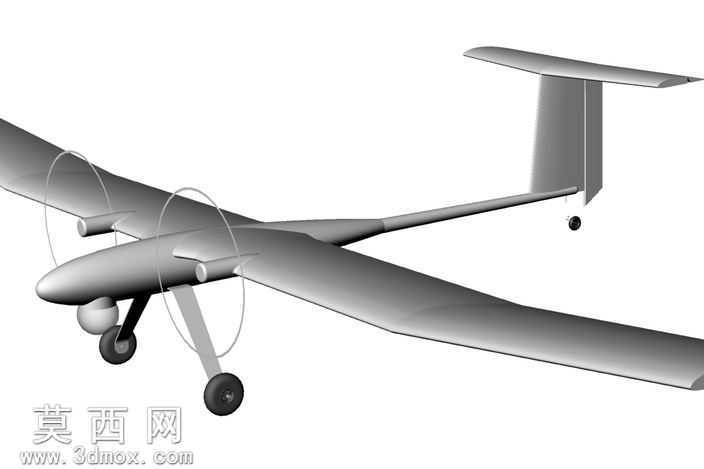

本作品为双发尾撑式固定翼无人机三维建模设计，建模阶段依托三维设计软件完成全机1:1等比例参数化构建，首先从机身主体流线型曲面着手，通过多截面曲面放样、曲率连续调整完成机身纺锤形主体的曲面构建，保证机身曲面在不同飞行姿态下的气动顺滑度，避免曲面折角带来的额外气动阻力。动力系统部分采用双发翼吊布局，将两具动力舱对称布置于主机翼中段下方，建模时精准还原动力舱的短舱流线外形，同步完成动力舱与机翼连接段的过渡曲面处理，保证连接区域无曲面破面、曲率过渡自然，同时匹配两叶螺旋桨的旋转体结构建模，还原螺旋桨的翼型截面与桨根、桨尖的厚度渐变特征。主机翼采用大展弦比平直翼设计，建模时通过翼型曲线导入、沿翼展方向的扭转角参数调整，完成机翼从翼根到翼尖的翼型渐变构建，还原机翼的上反角设计特征，保证模型的气动布局还原度。尾翼部分采用尾撑杆连接的常规尾翼布局，两根细长尾撑杆从机翼后缘位置向后延伸，分别连接水平尾翼与垂直尾翼，建模时精准控制尾撑杆的长细比参数，还原尾撑杆与机翼、尾翼的连接结构，垂直尾翼采用单垂尾设计，水平尾翼对称布置于垂尾根部两侧，同步还原尾翼操纵面的分块结构特征。起落架部分采用前三点式起落架布局，前起落架布置于机头下方，主起落架对称布置于动力舱下方，建模时还原起落架的支柱结构、橡胶轮胎的曲面纹理、轮轴连接结构，同时机头下方的光电吊舱采用球形转台结构建模，还原吊舱的多自由度转动结构特征。材质与渲染阶段，全机主体采用哑光航空铝合金材质，调整材质的金属粗糙度、反射率参数模拟真实无人机的蒙皮质感，螺旋桨采用黑色高强度复合塑料材质，轮胎采用黑色橡胶材质并添加细微的胎面纹理，起落架支柱采用亮面金属材质，光电吊舱采用半透明光学玻璃与哑光金属组合材质。渲染阶段采用三点布光方案，主光源模拟高空自然光角度，辅光源补全机身暗部细节，添加环境反射贴图模拟天空环境对机身曲面的反射效果，最终渲染图清晰呈现全机的结构比例与材质质感，完整还原该型固定翼无人机的整体设计特征，可用于航模制作参考、无人机气动布局演示、航空科普展示等场景。
