黄黑仿生固定翼航模仿真机设计方案

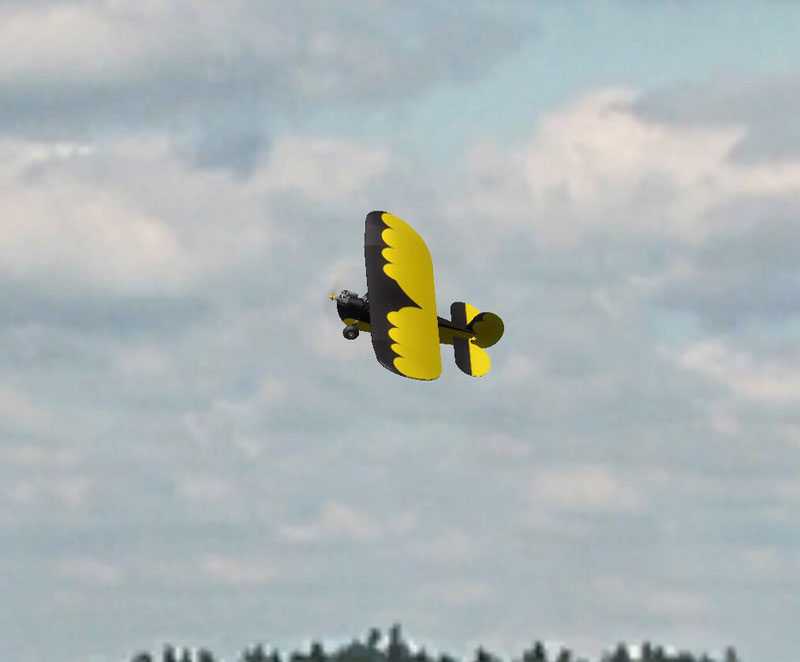

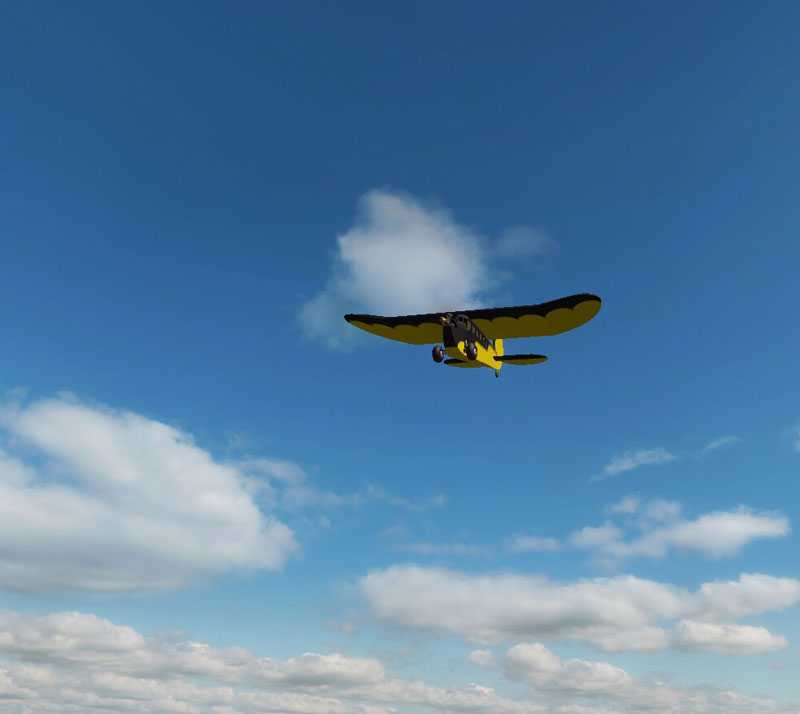

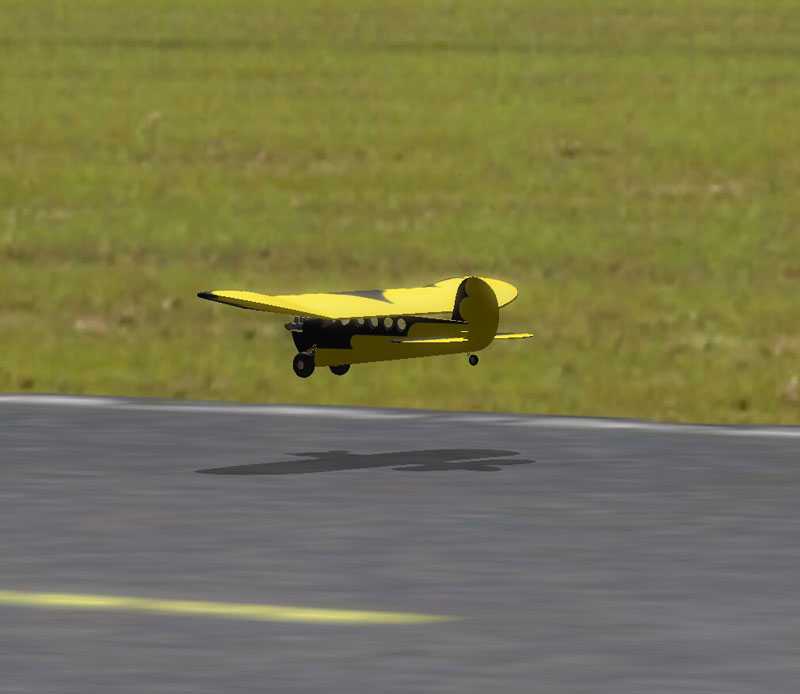

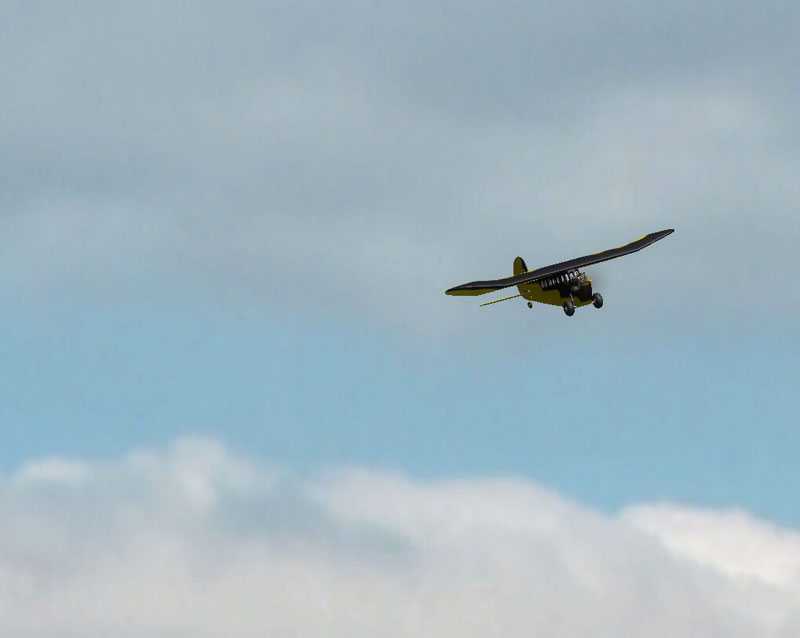

　　该款仿生固定翼航模的设计初衷，是适配飞行模拟训练场景的高精度仿真需求，为航模爱好者、初级飞行学员提供贴近真实固定翼飞行器操控手感的模拟载具，可直接导入对应飞行模拟平台完成虚拟飞行训练，也可作为实体航模制作的结构参考依据。从实际应用场景来看，这类仿生固定翼航模既可以在虚拟模拟环境中帮助使用者熟悉固定翼飞行器的起飞、巡航、转向、降落全流程操控逻辑，降低实体航模初次试飞的摔机风险，也能通过调整翼面参数、重心位置，验证不同气动布局在低速飞行状态下的稳定性表现，为小型固定翼飞行器的气动设计提供实测参考。在功能特性层面，这款航模采用了模仿蜂类生物外形的黄黑撞色涂装，机翼边缘做了仿生锯齿状轮廓处理，一方面降低低速飞行时的翼尖涡流阻力，

　　提升小半径转弯时的机身姿态稳定性，另一方面高对比度的涂装能够在飞行过程中提升可视度，方便操控者快速判断飞行姿态，避免因视线模糊导致的操控失误。机身整体采用上单翼布局，机翼与机身的连接位置做了加强筋结构设计，能够承受模拟飞行中大幅度机动动作产生的结构应力，尾翼部分采用常规平尾加垂尾的组合结构，平尾与垂尾的舵面偏转角度预留了足够的活动余量，可适配大角度俯仰、偏航操作的操控需求，起落架采用后三点式简易结构，前轮设置转向联动结构，能够在地面滑跑阶段实现方向控制，后轮采用固定支撑结构，降低整体结构复杂度的同时，满足草地、平整铺装路面的起降需求。从设计思路来看，整个建模过程优先保证气动外形的还原精度，机翼的翼型选用低速飞行表现优异的平凸翼型，

　　翼展与机身长度的比例控制在1.2:1左右，既保证足够的升力系数，也避免机身过长导致的转向迟钝问题；机身内部预留了标准航模设备的安装空间，包括动力电机安装位、电池舱、舵机安装槽、接收机放置位，各个安装位的尺寸边界都按照常规微型航模配件的通用尺寸设定，电池舱设置在机身重心位置附近，方便使用者通过调整电池前后位置配平机身重心，无需额外增加配重块。机翼与机身的连接采用快拆式结构设计，对接位置设置定位卡槽，既保证连接强度，也方便拆解后收纳运输；舵面与机翼、尾翼主体之间的连接位预留了铰链安装间隙，可适配纸质铰链、尼龙铰链等多种常用航模铰链的安装需求。外形尺寸方面，整机翼展控制在1.2米量级，机身长度约1米，机身最大截面直径约12厘米，

　　机翼弦长从翼根到翼尖做渐变收窄处理，翼根弦长约28厘米，翼尖弦长约18厘米，垂尾高度约15厘米，平尾单侧展长约12厘米，起落架高度约8厘米，保证螺旋桨旋转时不会与地面发生剐蹭。安装边界上，动力系统适配22系列外转子无刷电机，螺旋桨适配8寸到9寸的两叶螺旋桨，电池适配2S到3S的锂聚合物电池，电池舱的内部尺寸可容纳最大容量2200mAh的标准航模锂电池，舵机适配9g规格的微型舵机，四个舵机分别负责副翼、升降舵、方向舵、前轮转向的操控，各个舵机的走线槽都沿着机身内部的加强筋位置布置，避免走线干扰舵面活动或者设备安装。在气动细节处理上，机翼前缘做了圆滑过渡处理，避免尖锐前缘导致的气流过早分离，机身头部的电机安装座做了整流外形设计，降低飞行时的头部阻力，机翼与机身的连接位置做了整流蒙皮的过渡设计，减少连接处的气流干扰，尾翼与机身的连接位置同样做了流线型过渡，避免尾部产生乱流影响飞行稳定性。整个模型的结构件厚度都按照实体航模的制作工艺做了对应设定，机身蒙皮厚度、机翼肋板厚度、翼梁尺寸都适配轻木、泡沫等常用航模制作材料的加工要求，既保证结构强度，也尽可能控制整机重量，提升飞行时的推重比表现。
