轻型滑翔机结构三维重建设计方案

　　这套滑翔机结构设计方案，核心围绕低速低空滑翔飞行的实际需求展开，所有结构件的排布都优先考虑无动力滑翔阶段的气动效率与结构轻量化平衡。从实际应用场景来看，这类轻型滑翔机多用于航空科普教学、初级滑翔训练、低空休闲飞行场景，整体结构不需要适配大推力动力输出，核心要解决的是低雷诺数下的升阻比优化，以及骨架结构在长时间滑翔受力下的形变控制问题。

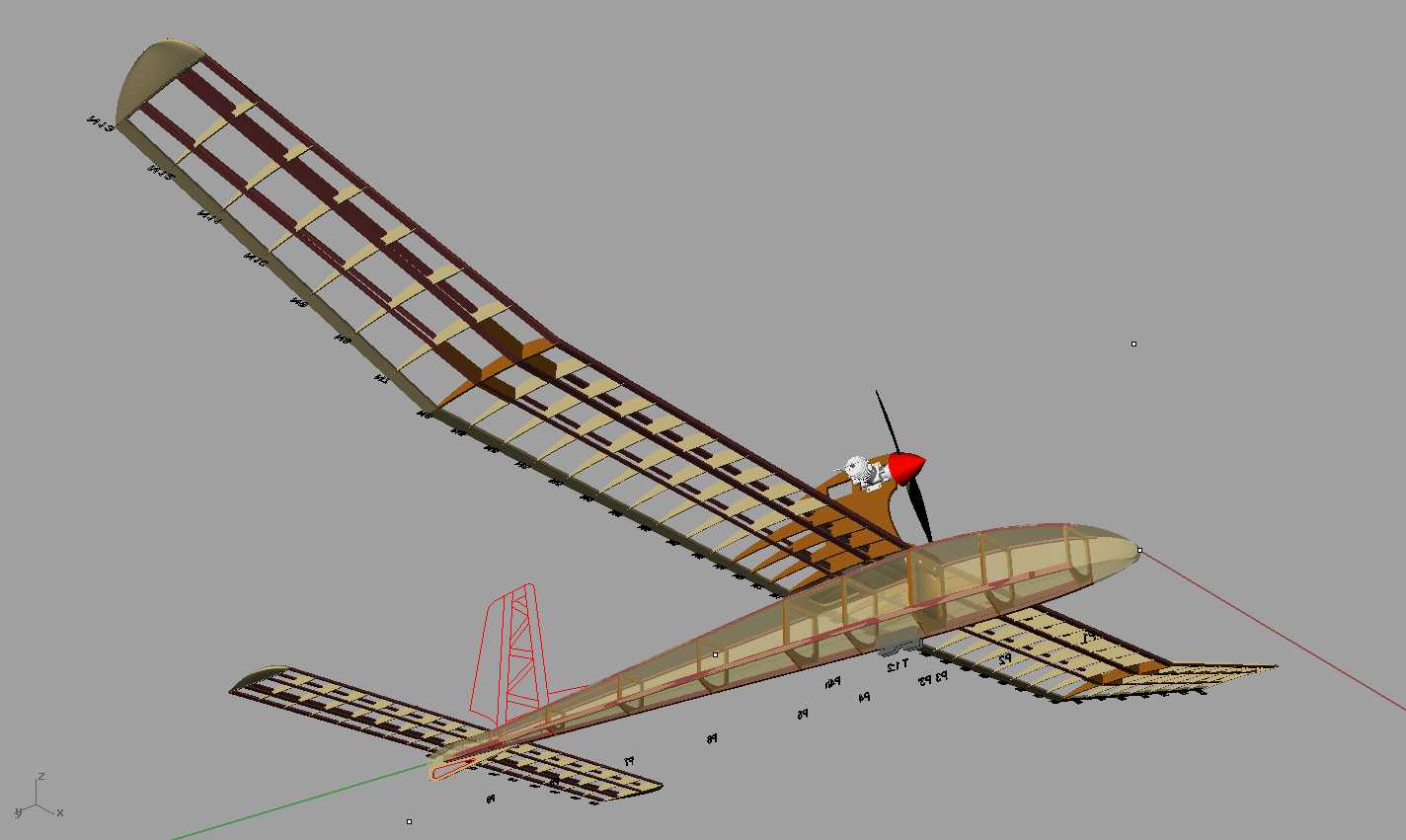

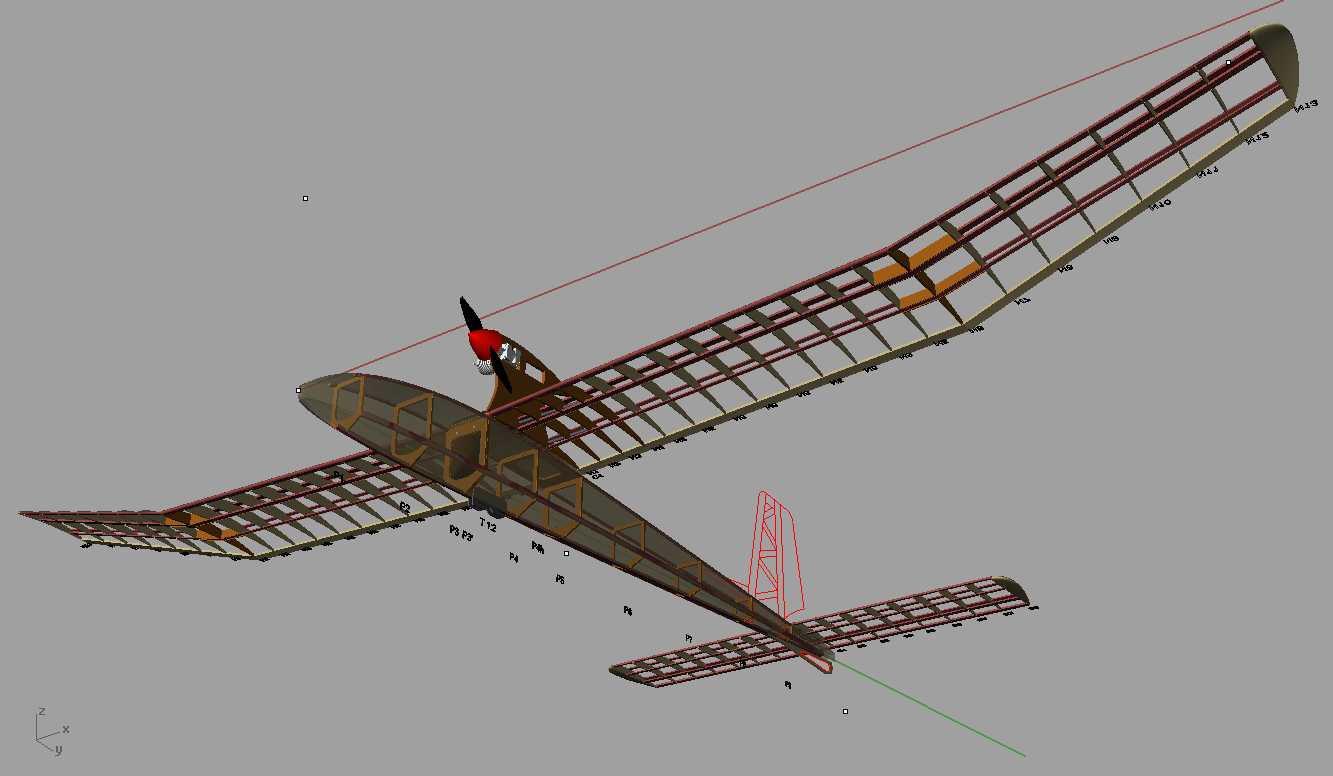

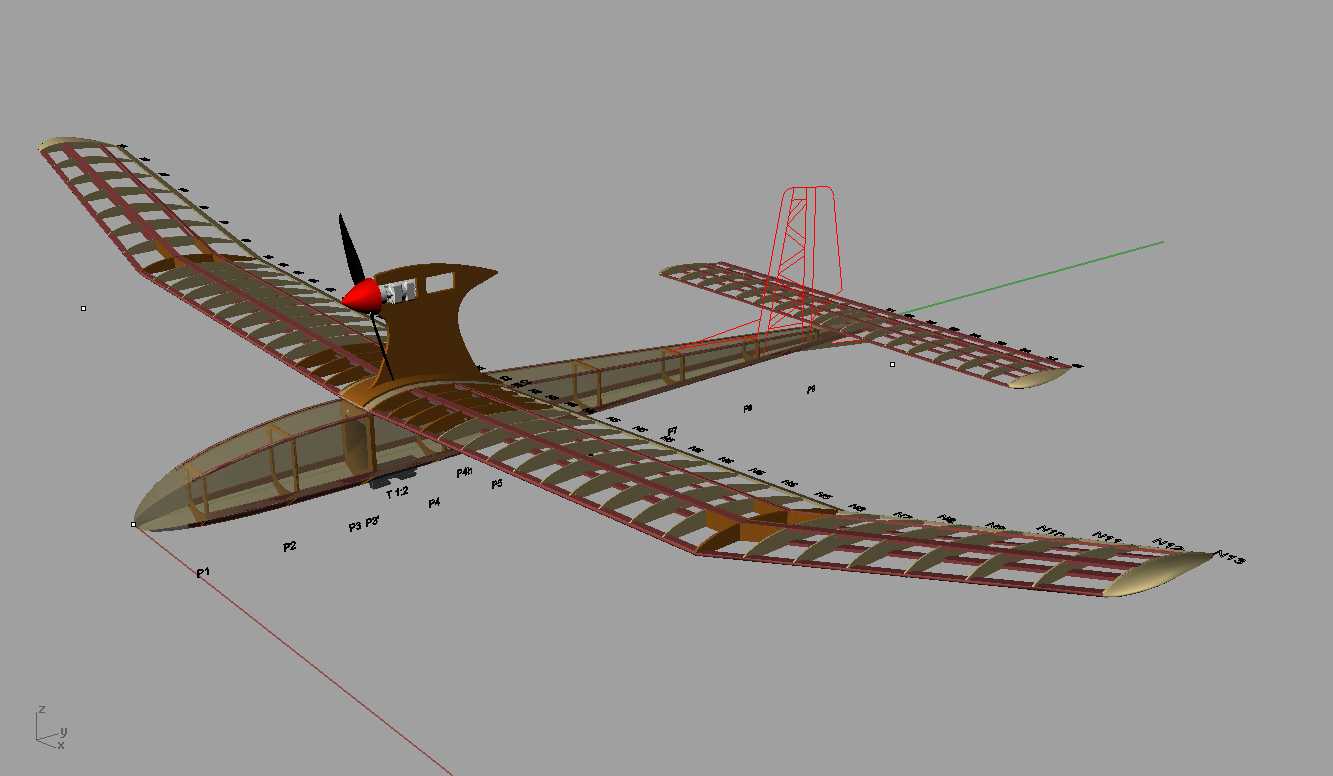

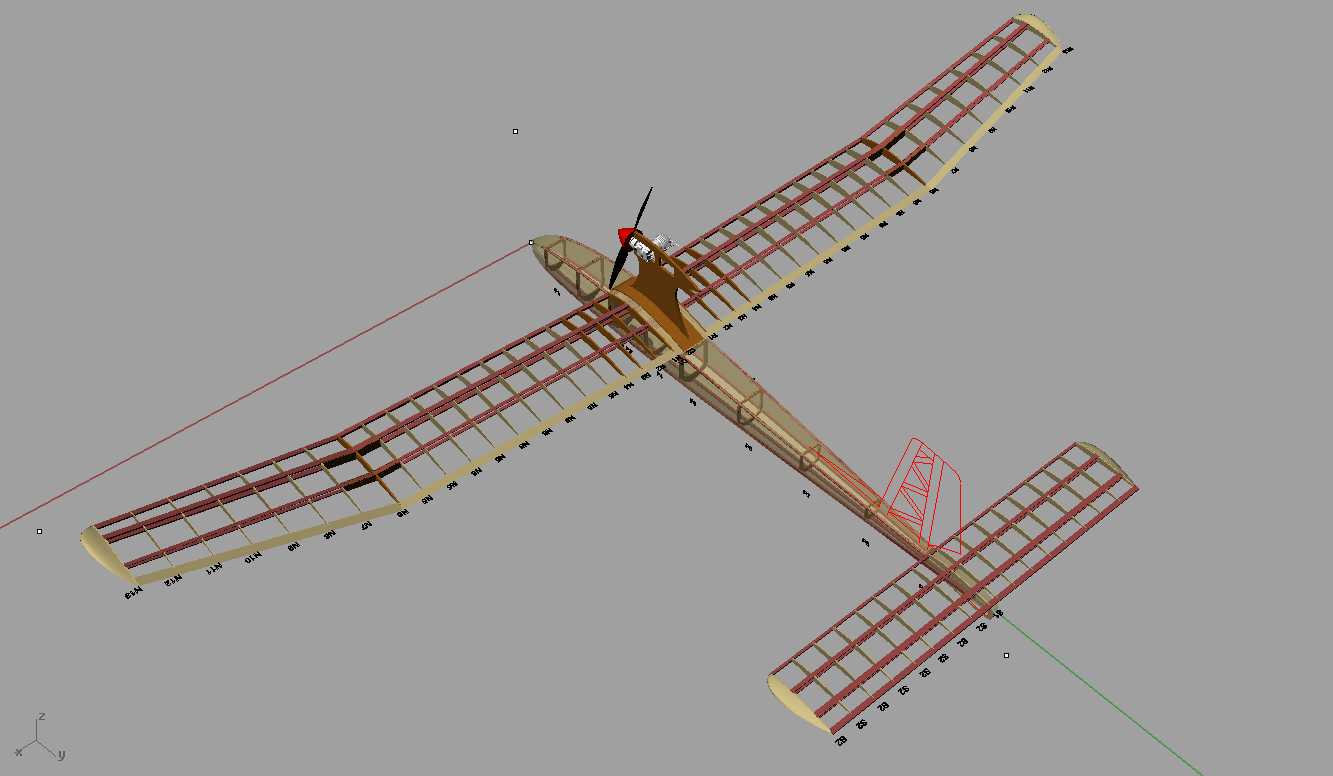

　　从结构功能特性来看，整套设计将整机拆分为机翼、机身、尾翼、操纵连接段四个核心模块，机翼采用大长宽比平直翼布局，翼肋沿翼展方向等梯度排布，翼梁采用贯穿式单主梁搭配辅助后梁的结构，既能够承受滑翔过程中翼面产生的弯曲载荷，也能通过密集的翼肋排布维持翼型的精准轮廓，避免飞行过程中翼面蒙皮形变打乱气流走向。机身段采用半硬壳式骨架结构，纵向布置长桁与横向隔框形成网格状承力结构，前部预留了足够的载荷安装空间，可适配小型辅助动力装置或飞行员座舱配重，中部翼身连接位置做了局部结构加强，通过加厚隔框板材、增加连接角撑的方式，分散机翼传递过来的升力载荷，避免连接位置出现应力集中。尾翼部分采用常规布局，垂直尾翼与水平尾翼都采用和机翼一致的骨架承力结构，舵面连接位置预留了铰接安装位，可适配钢索操纵或连杆操纵结构，保证滑翔过程中姿态调整的响应精度。

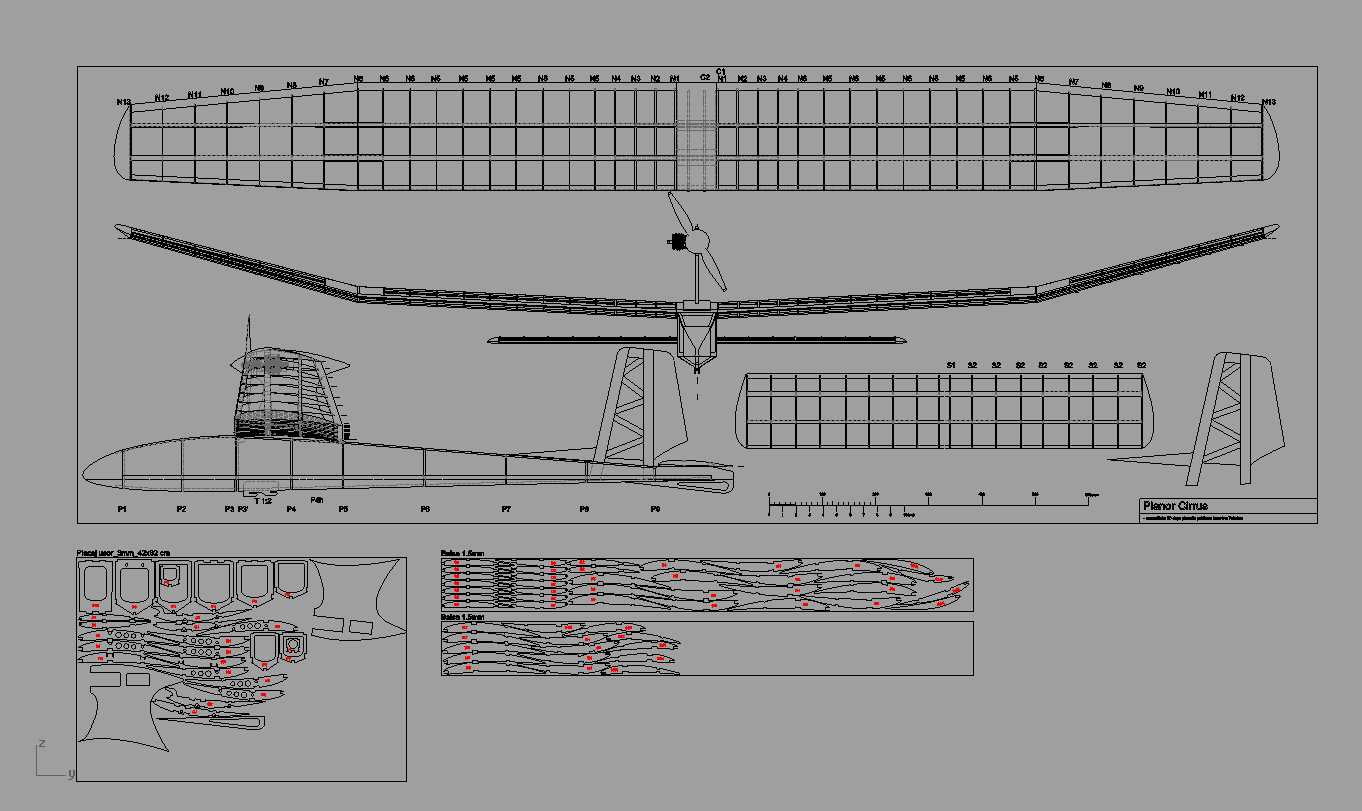

　　设计思路上完全遵循轻型航空器材的结构设计逻辑，首先从翼型选择入手，选用低速升力系数高、失速特性平缓的平凸翼型，沿翼展方向不做过大的扭转角，降低加工装配的难度，所有骨架零件都采用平面切割即可成型的板材结构，不需要复杂的曲面加工工序，不管是采用轻木、层板还是复合材料板材加工，都能快速完成零件裁切与组装。在尺寸边界控制上，整机翼展控制在适合单人组装、运输的范围内，机翼可拆分为左右两段，拆卸后单段长度可适配普通家用车辆的运输空间，机身长度与翼展的比例控制在1:4到1:5之间，既保证滑翔过程中的纵向稳定性，也不会因为机身过长导致整体结构重量超标。所有零件的连接位置都预留了标准的安装孔位，翼梁与机身隔框的连接、尾翼与机身尾部的连接都采用插接加紧固件固定的方式，装配时不需要复杂的专用工装，按照骨架定位顺序逐步拼接即可保证整体外形精度。

　　从实际使用的角度考量，这套结构在设计时也充分考虑了不同使用场景的改装冗余，机翼前缘位置预留了蒙皮贴合的基准边，可根据飞行需求覆盖热缩蒙皮或轻质复合材料蒙皮，机身下部预留了起落架安装接口，可适配滑橇式起落架或小型轮式起落架，满足不同起降场地的使用需求。操纵系统的走线空间沿机身长桁内侧预留，不会额外增加机身的横截面积，最大程度降低飞行过程中的寄生阻力。结构受力计算上，所有骨架杆件的截面尺寸都经过载荷校核，能够适应常规滑翔飞行中的突风载荷，在保证结构强度足够的前提下，尽可能削减非承力位置的材料余量，将整机空重控制在合理区间，提升滑翔时的留空性能。
