IAR81遥控航模飞机三维结构设计

　　这款IAR 81型遥控航模的设计，核心围绕210厘米翼展的固定翼飞行平台展开，在结构设计阶段首先要平衡飞行稳定性与结构重量的矛盾，毕竟大翼展航模如果结构冗余过多，会直接推高起飞重量，影响动力匹配与滞空性能。从实际应用场景来看，这类大翼展像真航模主要用于航模爱好者的户外飞行活动、像真机赛事参赛，也可作为航空科普教学的实体演示载体，帮助初学者理解固定翼飞机的气动布局与操纵原理。

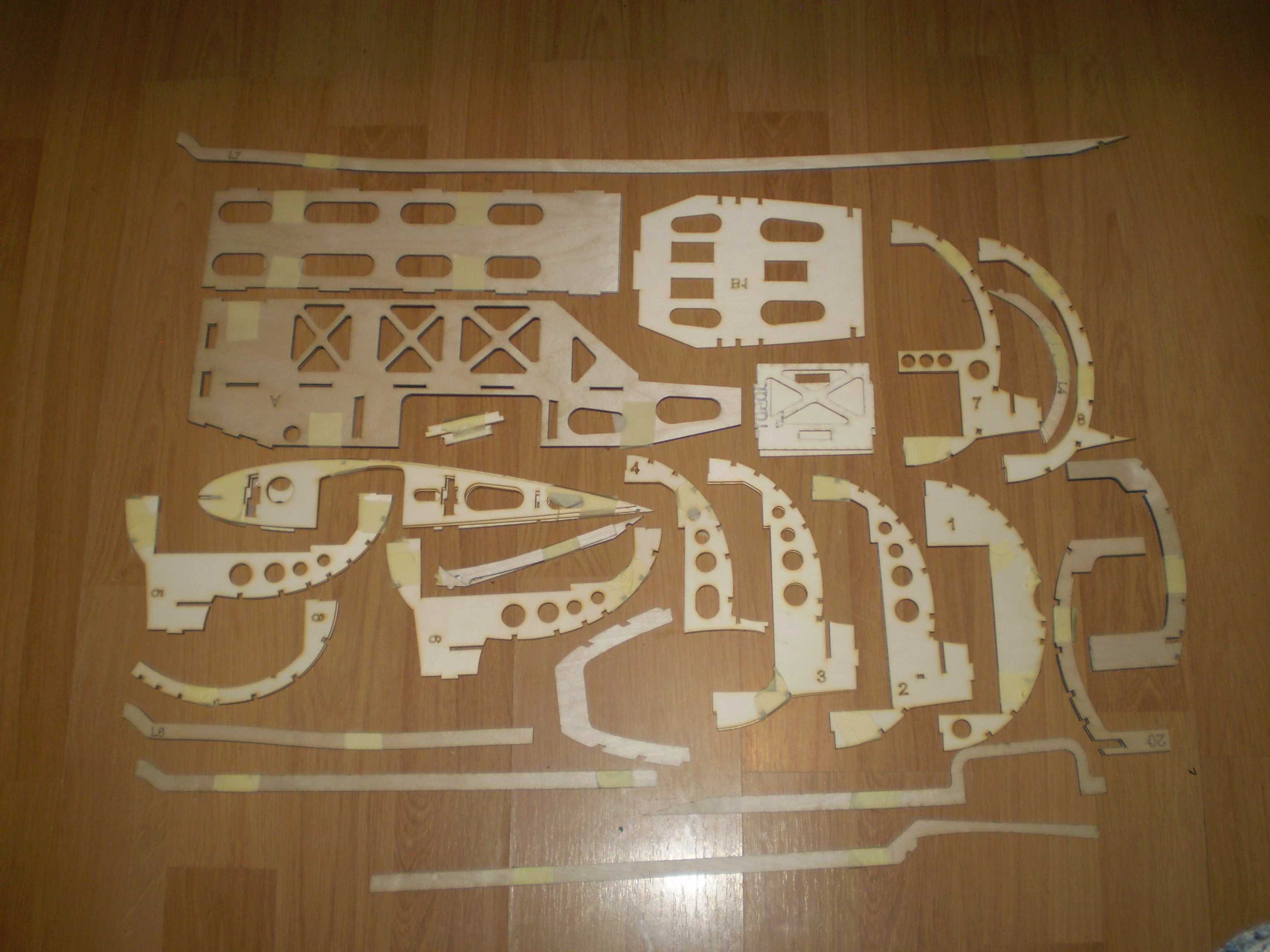

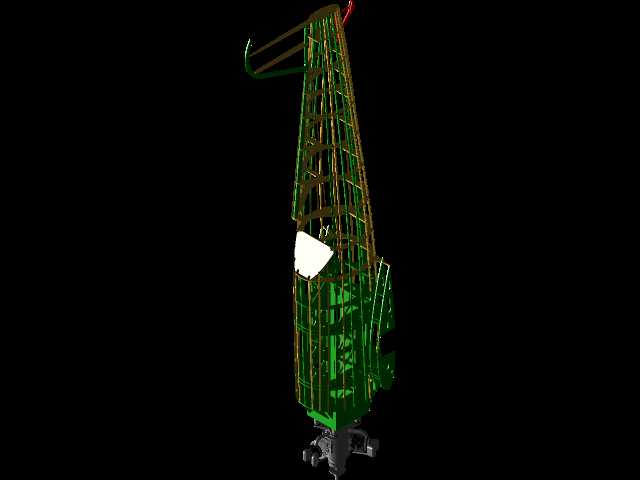

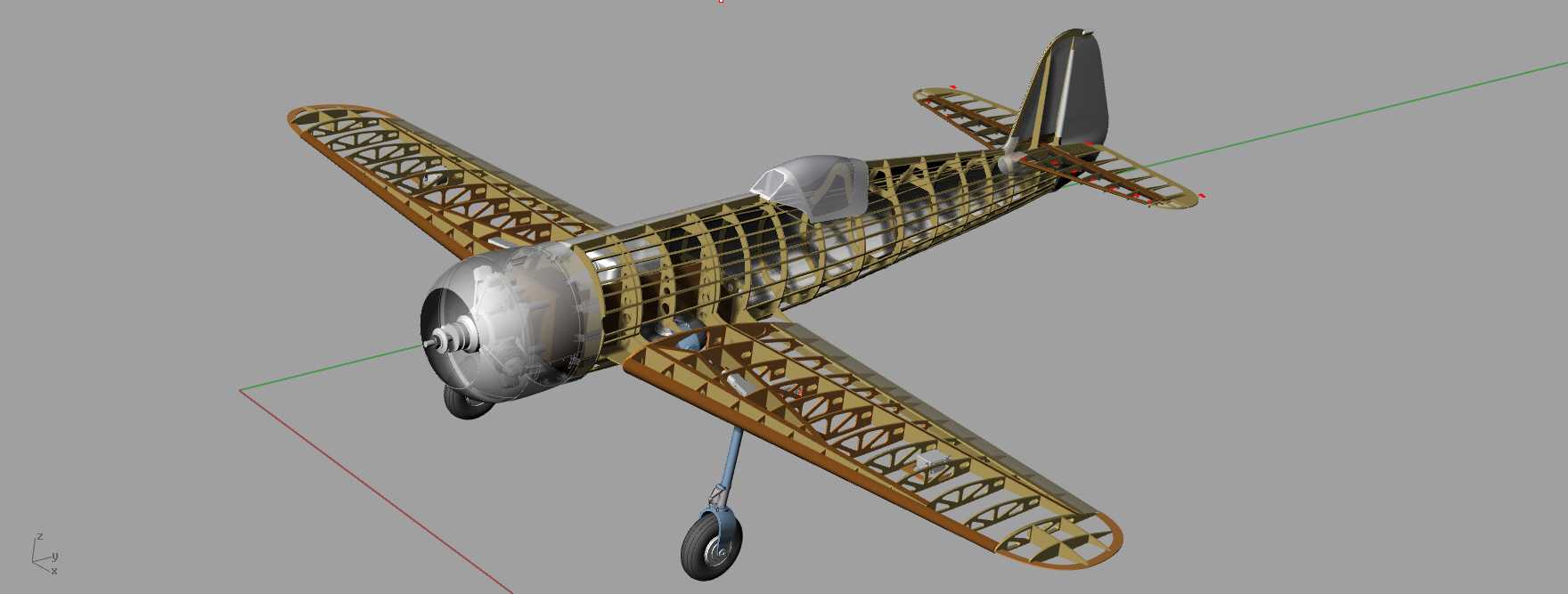

　　设计过程中，机身采用分段式承力结构，前段预留动力系统安装位，可匹配对应量级的电动动力组或者小型油动动力单元，安装边界严格按照210厘米翼展对应的力矩要求设定，保证动力输出轴线与机身中轴线重合，避免飞行中出现偏航力矩。中段为座舱与设备舱区域，预留了接收机、舵机、电池（或油箱）的安装空间，设备舱的开口位置做了加强筋设计，既方便日常设备调试与维护，也不会破坏机身整体的抗弯扭性能。尾段与垂尾、平尾的连接采用快拆结构设计，方便外出携带时拆解运输，对接处的定位公差控制在0.2毫米以内，保证每次组装后气动外形的一致性，避免因安装偏差导致飞行操纵手感变化。

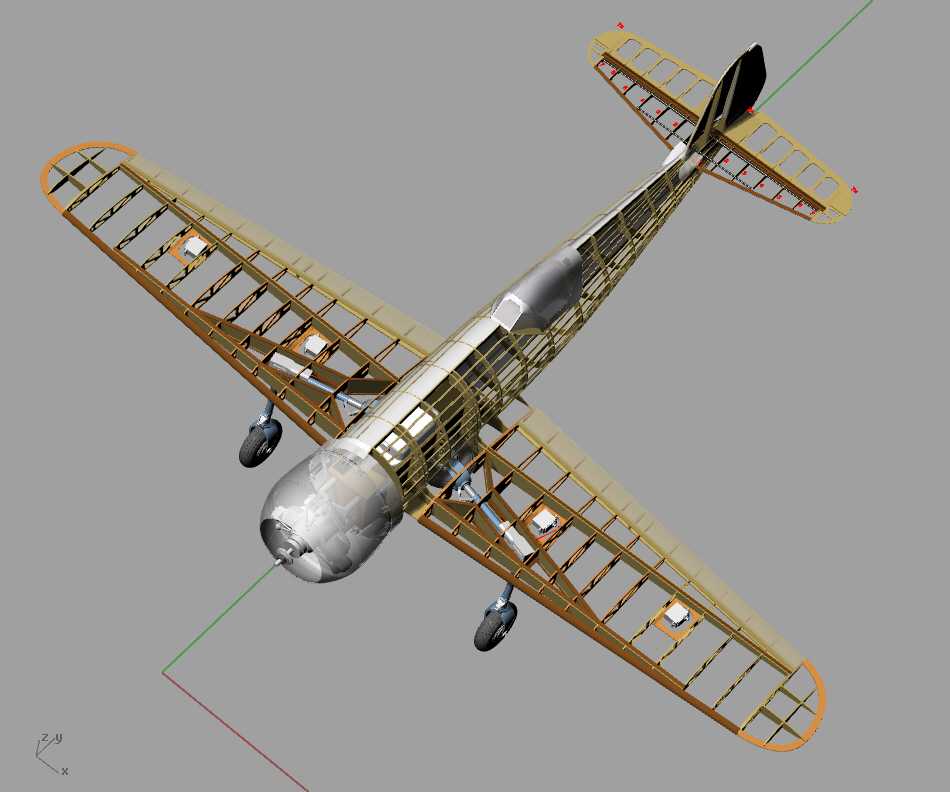

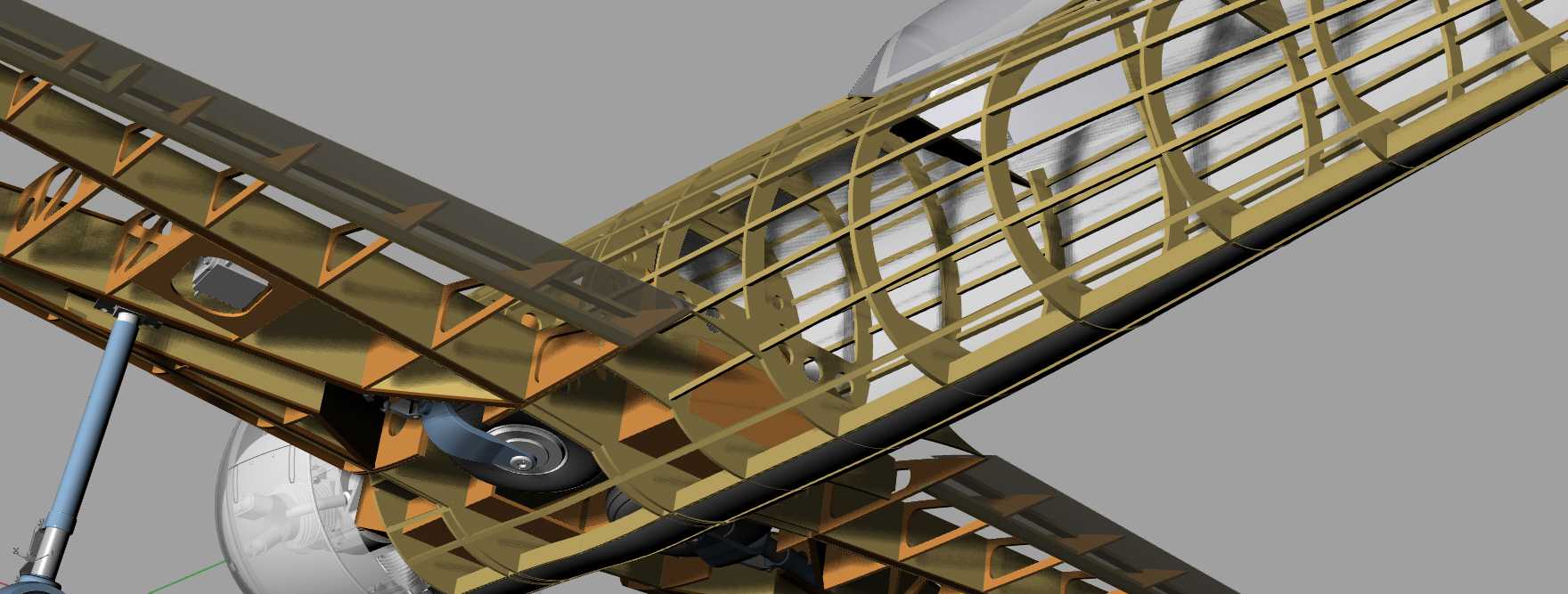

　　机翼部分采用上单翼布局，这种布局本身就具备良好的自稳特性，适合像真航模的休闲飞行需求，机翼的翼型选择了相对厚度适中的平凸翼型，在低速飞行时能提供足够的升力，同时不会产生过大的飞行阻力。机翼与机身的连接采用插接式结构，插接口位置做了碳纤维加强片预埋，应对大翼展在飞行中产生的弯曲应力，避免大过载机动时机翼出现折断风险。机翼后缘预留了副翼舵面的安装位，舵面的偏转角度范围按照航模飞行的操纵需求设定，副翼最大偏转角度控制在上下18度，既保证足够的滚转操纵灵敏度，也避免舵面偏转过大带来的气流分离问题。尾翼部分的垂尾与方向舵、平尾与升降舵都采用了铰链连接，舵面的转动间隙做了严格控制，防止飞行中出现舵面颤振。

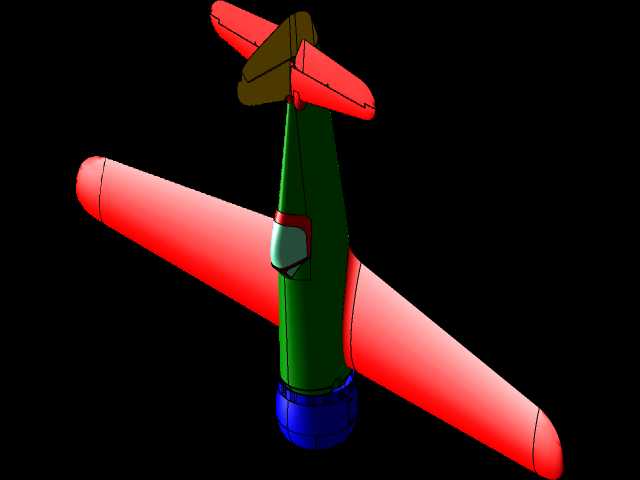

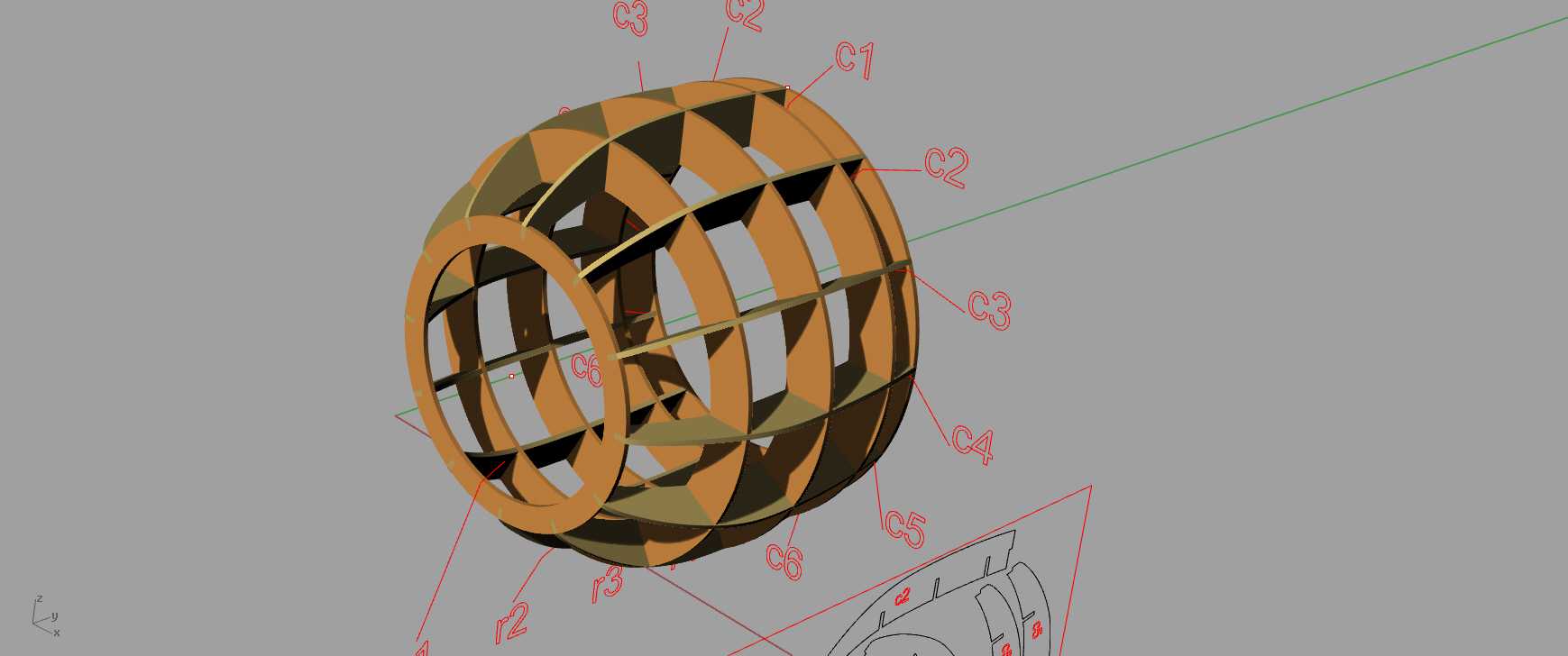

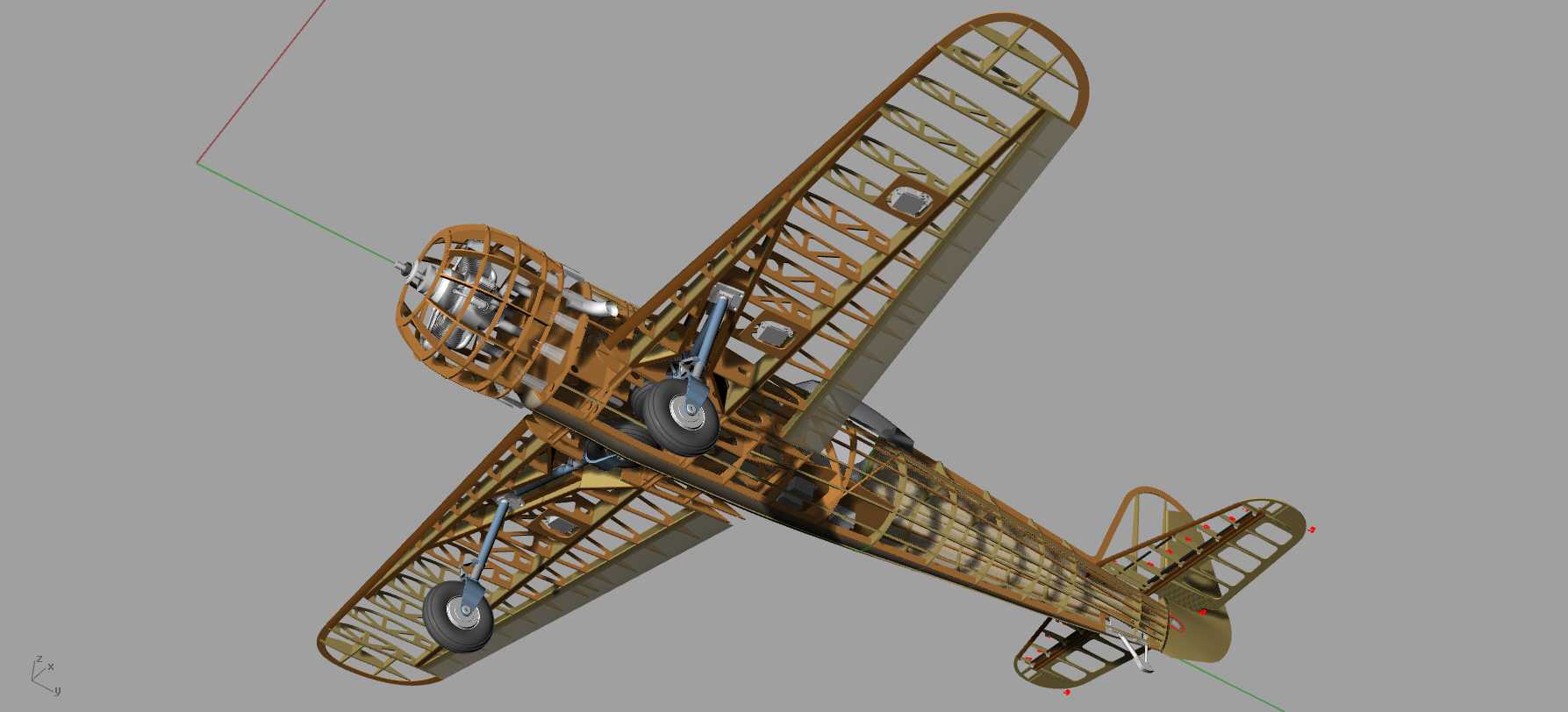

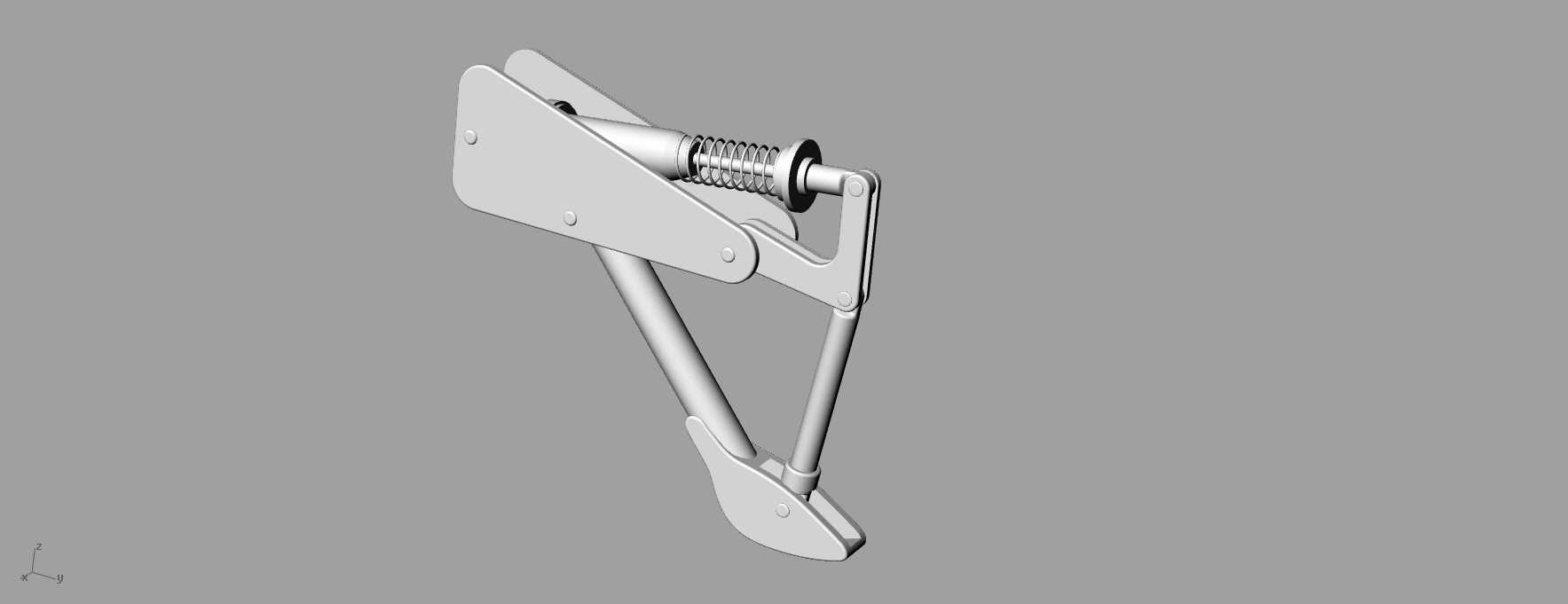

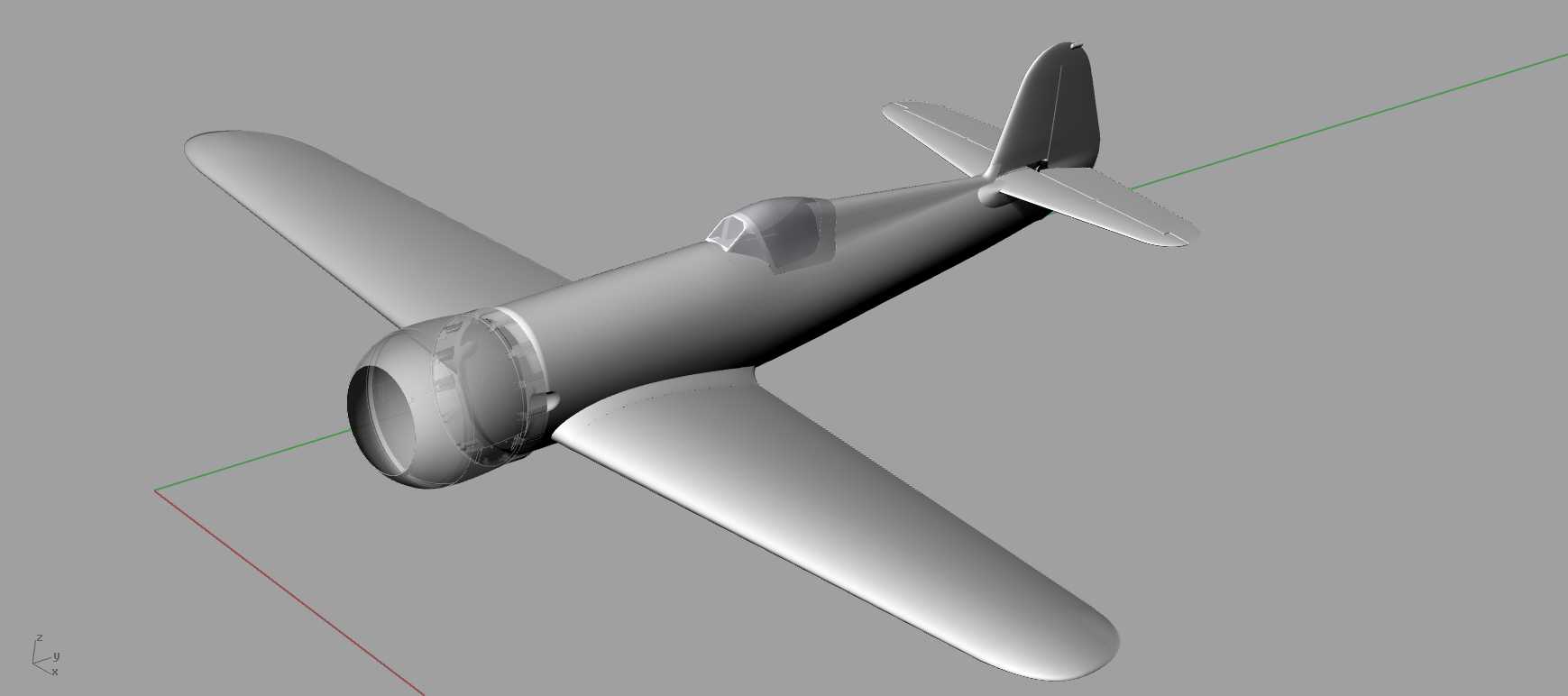

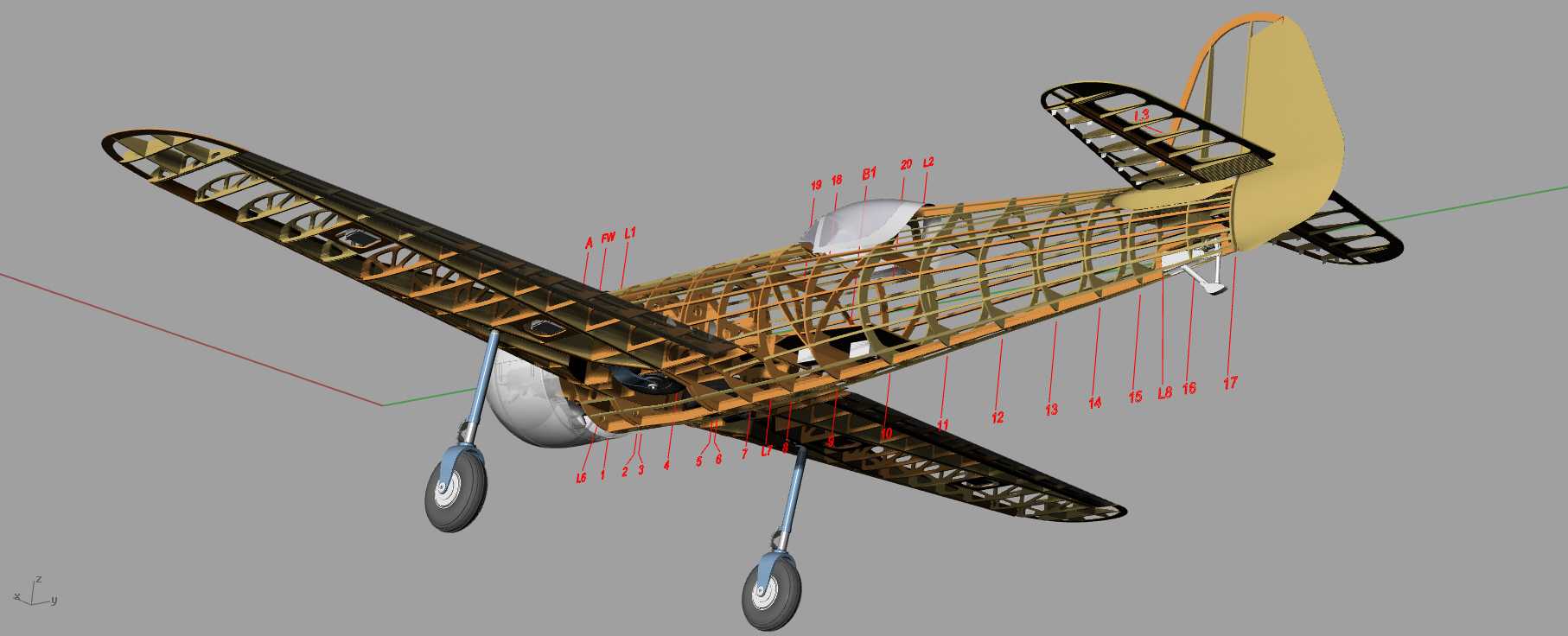

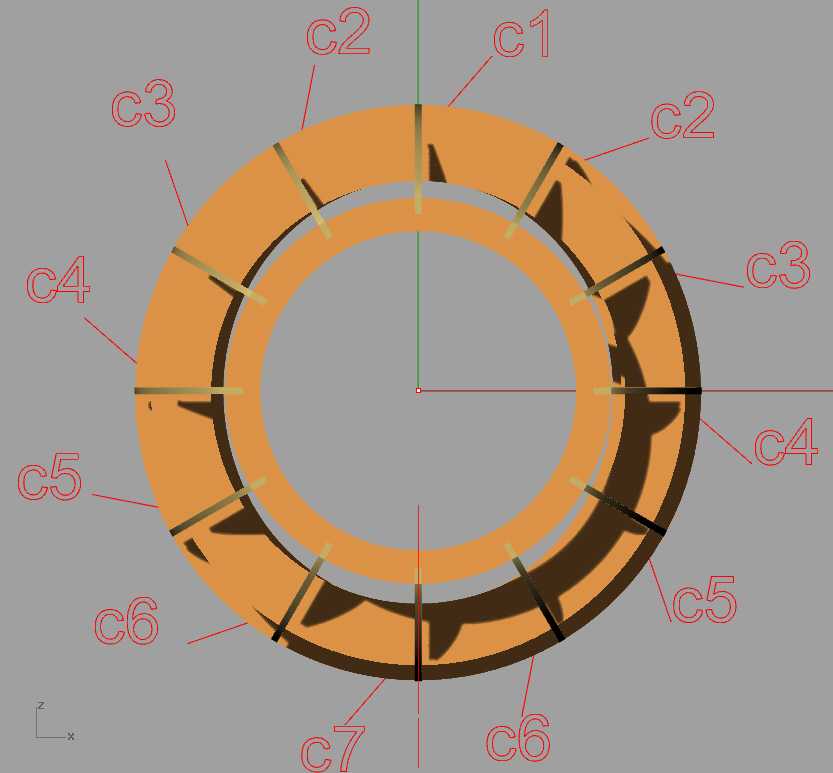

　　从外形还原度来看，设计阶段参考了真实IAR 81战机的外形比例，对机身线型、机翼整流罩、尾翼轮廓都做了等比例缩放，机头部位的整流罩外形匹配螺旋桨的安装尺寸，既保证像真度，也能为动力系统提供足够的冷却进气量。起落架部分采用后三点式布局，主起落架安装在机翼根部下方，预留了减震结构的安装空间，能够应对草地、硬化跑道等不同起降场地的冲击，尾轮与方向舵做了联动设计，方便地面滑行时的方向操纵。

　　在结构强度校核阶段，针对机翼的弯曲载荷、机身的扭转载荷、起落架的冲击载荷都做了对应工况的模拟，所有承力部位的壁厚都按照受力大小做了差异化设计，非承力的蒙皮区域在保证外形精度的前提下尽可能做薄，有效控制整体结构重量。各个操纵舵面的舵机安装位都做了局部加强，保证舵机工作时的安装刚性，避免舵面操纵时出现结构形变导致操纵精度下降。整机的重心位置设计在机翼弦长的30%位置，这是固定翼航模的常规重心区间，能够兼顾飞行稳定性与操纵灵活性，用户在后续组装调试时，只需要通过调整电池位置就能快速将重心调整到设计区间，降低调试难度。
