早期管道风扇驱动实验航空器结构

　　这款早期实验航空器的结构设计，核心围绕管道风扇推进的非传统构型展开，完全跳出了同期航空器依赖外露螺旋桨产生拉力的常规思路，在航空动力构型探索阶段具备极强的结构参考价值。从实际应用场景来看，这类构型的验证数据，可为现代涵道风扇飞行器、分布式推进航空器的结构布局提供早期设计思路参照，也能为航空史研究、复古航空器复原项目提供精准的结构尺寸依据，在航空科普展陈、航空题材文创产品的结构还原场景中，也可作为高精度的结构参考载体。

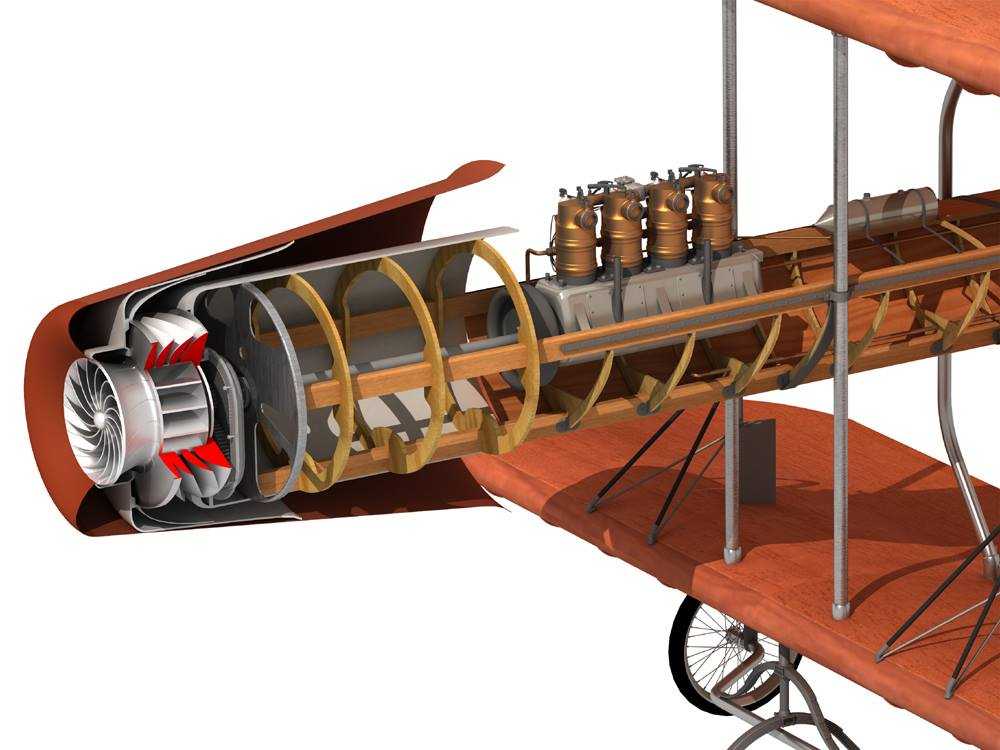

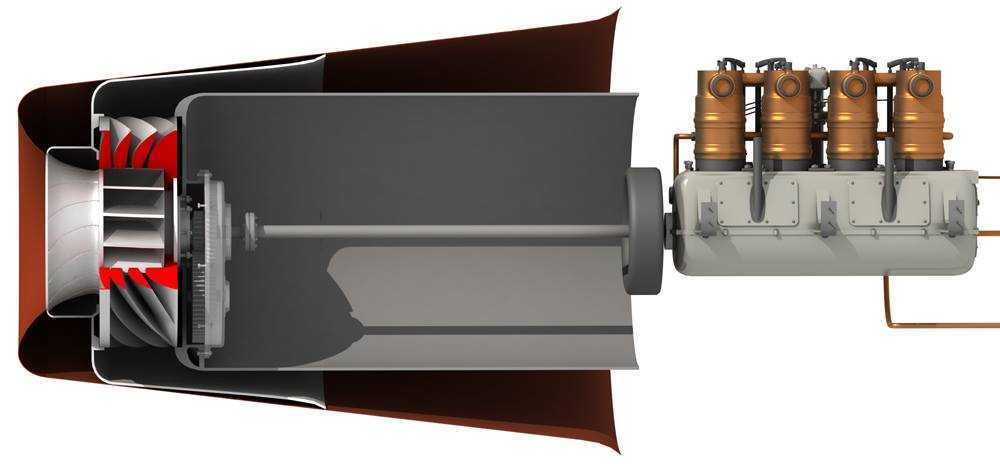

　　从功能特性层面拆解，该航空器的推进系统没有采用外露的螺旋桨结构，而是将多叶片离心风机完全容纳在机身前段的管道结构内，动力单元采用传统活塞式内燃机，通过传动结构直接驱动离心风机运转，气流经管道约束后向后喷出产生推力，这种布局在设计之初的考量是降低外露螺旋桨的碰擦风险，同时通过管道的整流作用提升气流的利用效率，不过受限于当时的材料工艺与气动设计水平，管道带来的额外结构重量与气流阻力问题，也在结构设计中做了对应的平衡处理。

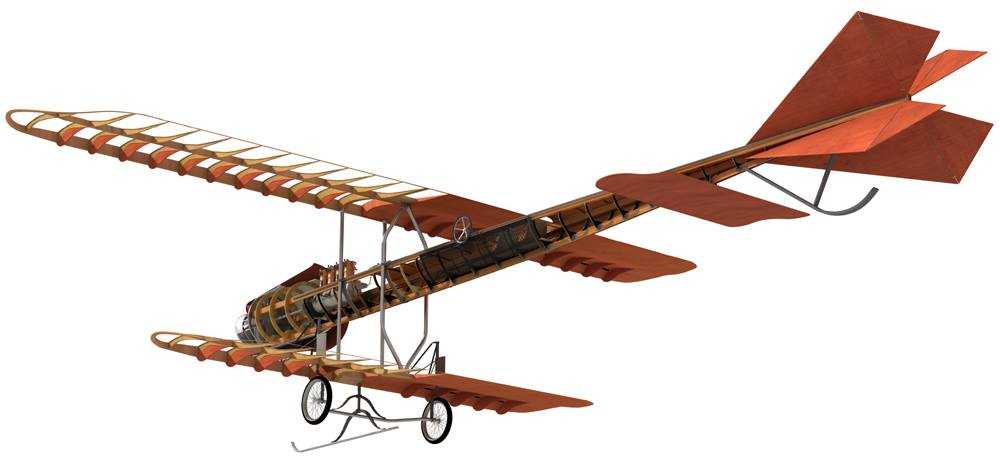

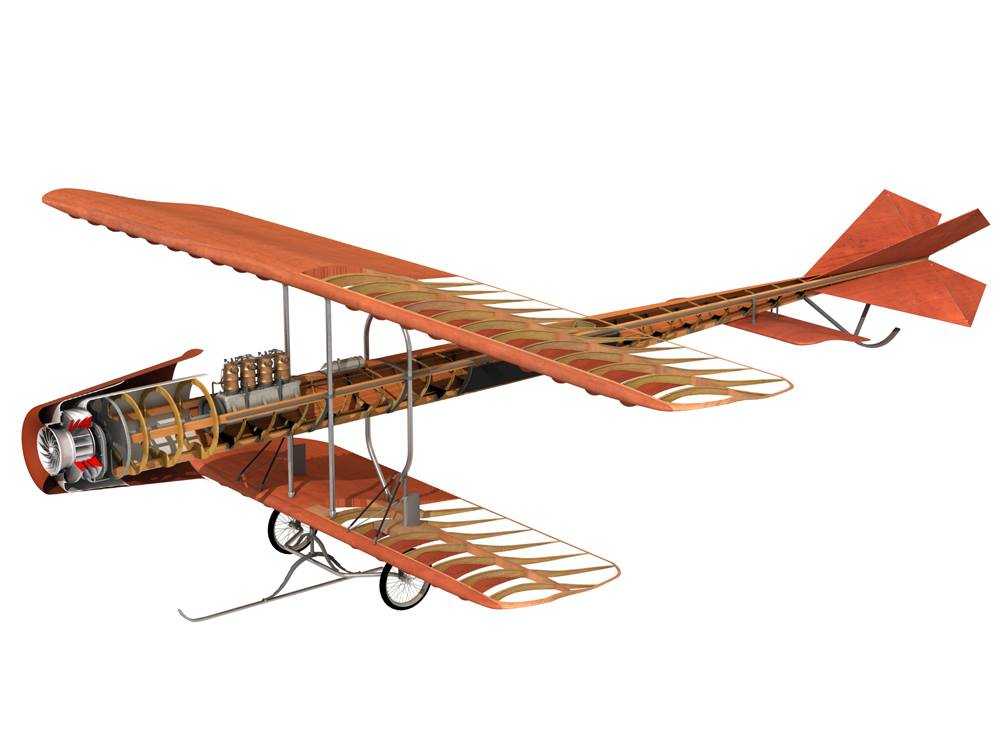

　　在整体设计思路上，该机型的机身承力结构采用木质骨架加张线支撑的经典早期航空器构型，木质纵梁与环形隔框组成机身前段的管道承力结构，管道内壁做了光滑过渡的型面设计，尽可能降低气流在管道内的沿程阻力；活塞发动机安装在管道后方的机身中段位置，重心恰好落在机翼升力的作用点范围内，避免动力单元重量偏移带来的配平问题。机翼采用常规的双翼布局，上下机翼通过金属撑杆与张线连接形成稳定的承力桁架结构，机翼蒙皮采用织物材质绷紧在木质翼肋上，在保证结构强度的前提下尽可能降低整机重量。起落架采用当时主流的后三点式布局，主起落架采用辐条轮结构搭配简易的弹性减震支撑，尾撬布置在机身尾部下方，满足简易跑道的起降滑行需求。

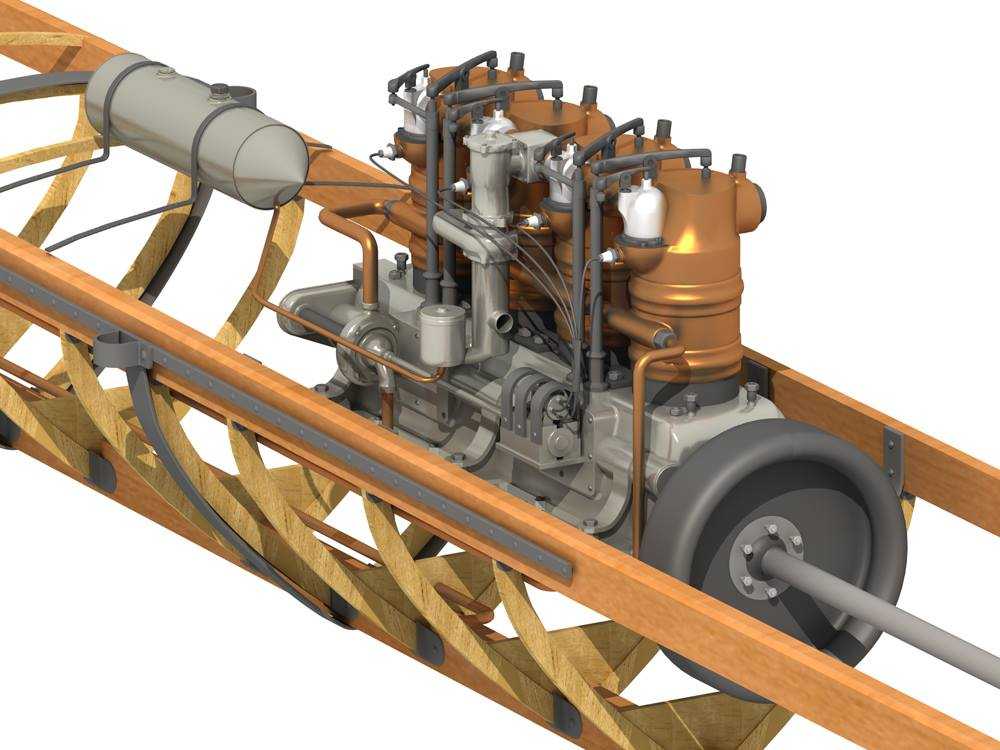

　　从外形尺寸与安装边界来看，机身前段的管道直径与活塞发动机的外廓尺寸做了精准匹配，管道内壁与风机叶片的叶尖间隙控制在合理范围内，既避免运转过程中出现叶尖碰擦的风险，也尽可能减小叶尖间隙带来的气流泄漏损失；活塞发动机的安装支架直接固定在机身的主承力纵梁上，安装点位预留了足够的维护操作空间，可满足日常的火花塞更换、油路检查等维护操作需求。机翼的展长与机身长度的比例经过配平计算，保证低速飞行状态下的纵向稳定性，尾翼的操纵面尺寸与偏转角度范围，匹配该构型下的推力线位置，避免推力变化带来的操纵力矩突变。

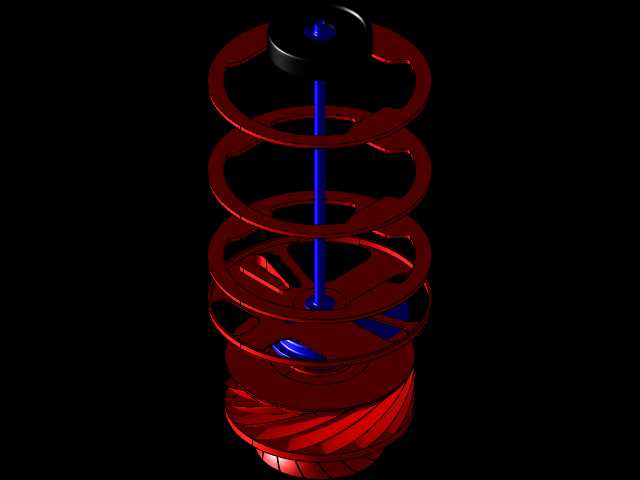

　　在结构细节处理上，管道内部的风机叶片采用翼型截面设计，叶片的安装角沿径向做了梯度变化，匹配不同半径位置的线速度差异，提升风机的做功效率；发动机的排气口直接通向机身外侧，避免高温废气进入管道影响推进气流的温度与密度；机身的木质骨架连接处采用金属角片加固，张线的拉紧度可通过端部的调节螺套调整，保证整个桁架结构的刚度满足飞行过程中的载荷要求。燃油箱布置在发动机前方的重心位置附近，燃油消耗过程中不会带来明显的重心偏移，降低飞行过程中的配平调整工作量。操纵系统的钢索沿机身骨架内部布置，避免外露带来的气流阻力与意外剐蹭损伤，操纵舵面的偏转行程经过限位设计，避免操纵量过大带来的飞行姿态失稳风险。
