1:4比例Stampe SV4双翼遥控航模结构设计

　　本次呈现的1:4比例Stampe SV4遥控航模结构，还原了比利时经典双座教练机的核心机械特征，在航模研发、航空科普教具制作、复古飞行器复刻设计领域有着明确的应用场景。作为缩比验证类航模，其核心用途是还原真机的飞行操控特性，同时兼顾静态展示的结构还原度，既可以作为航模爱好者完成像真飞行的载体，也能作为航空教学中讲解早期双翼机受力结构、张线布局、起落架缓冲原理的具象教具。

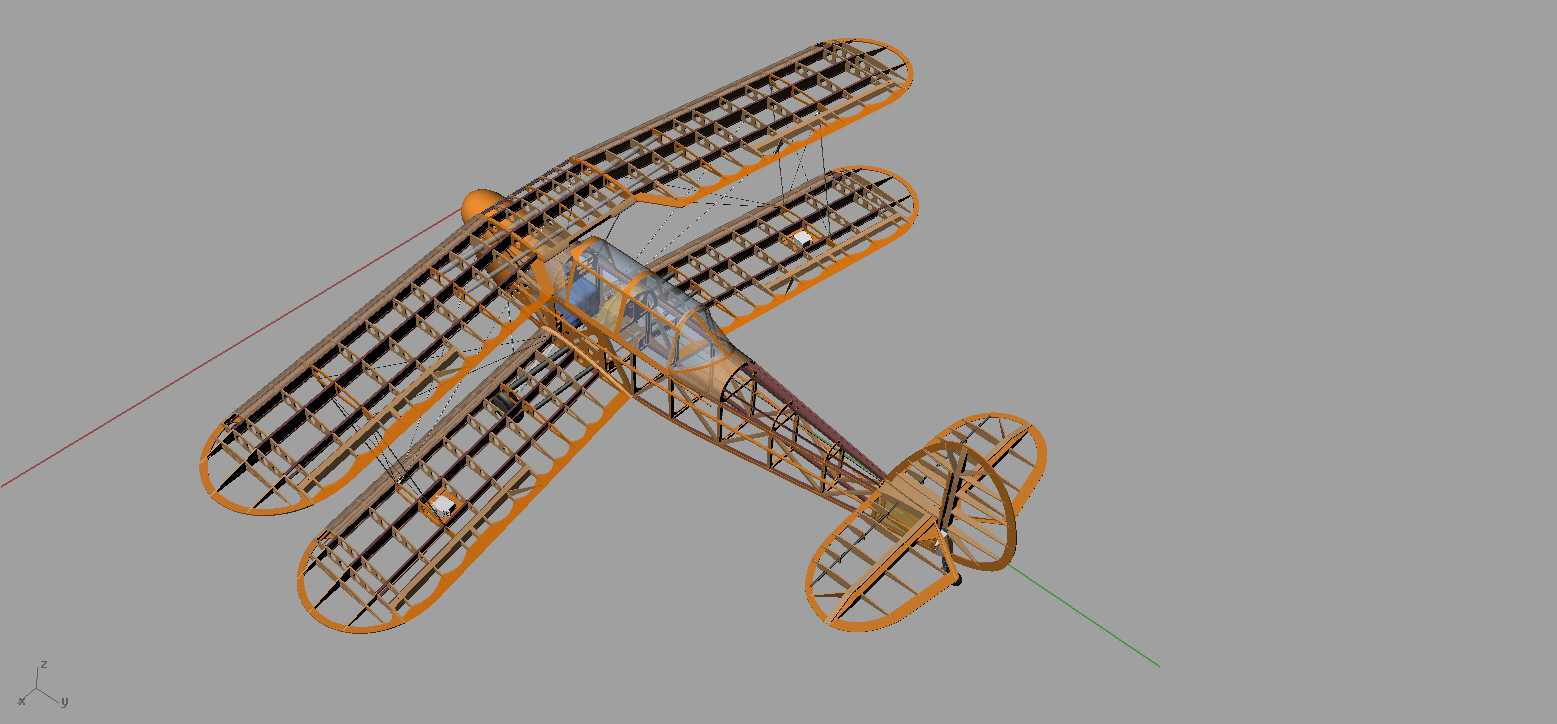

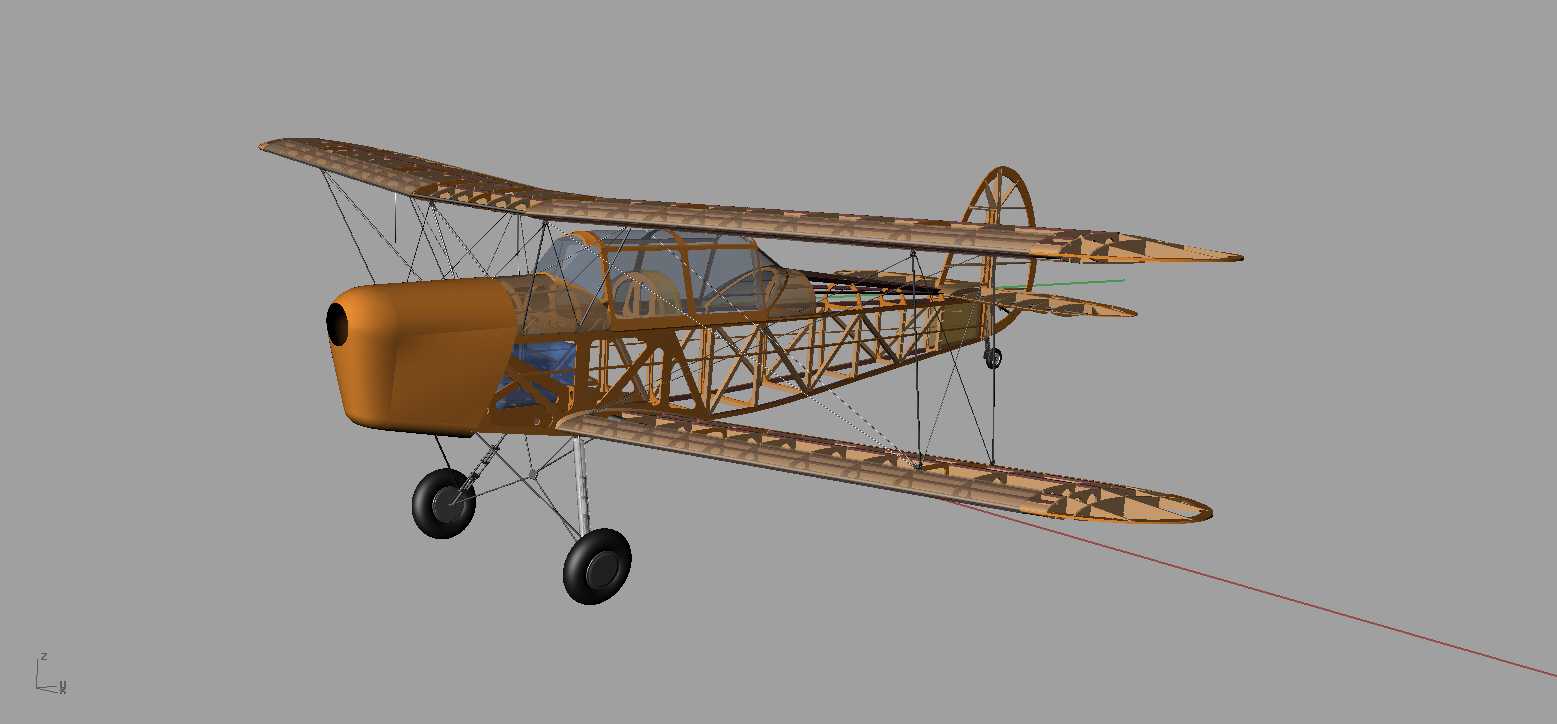

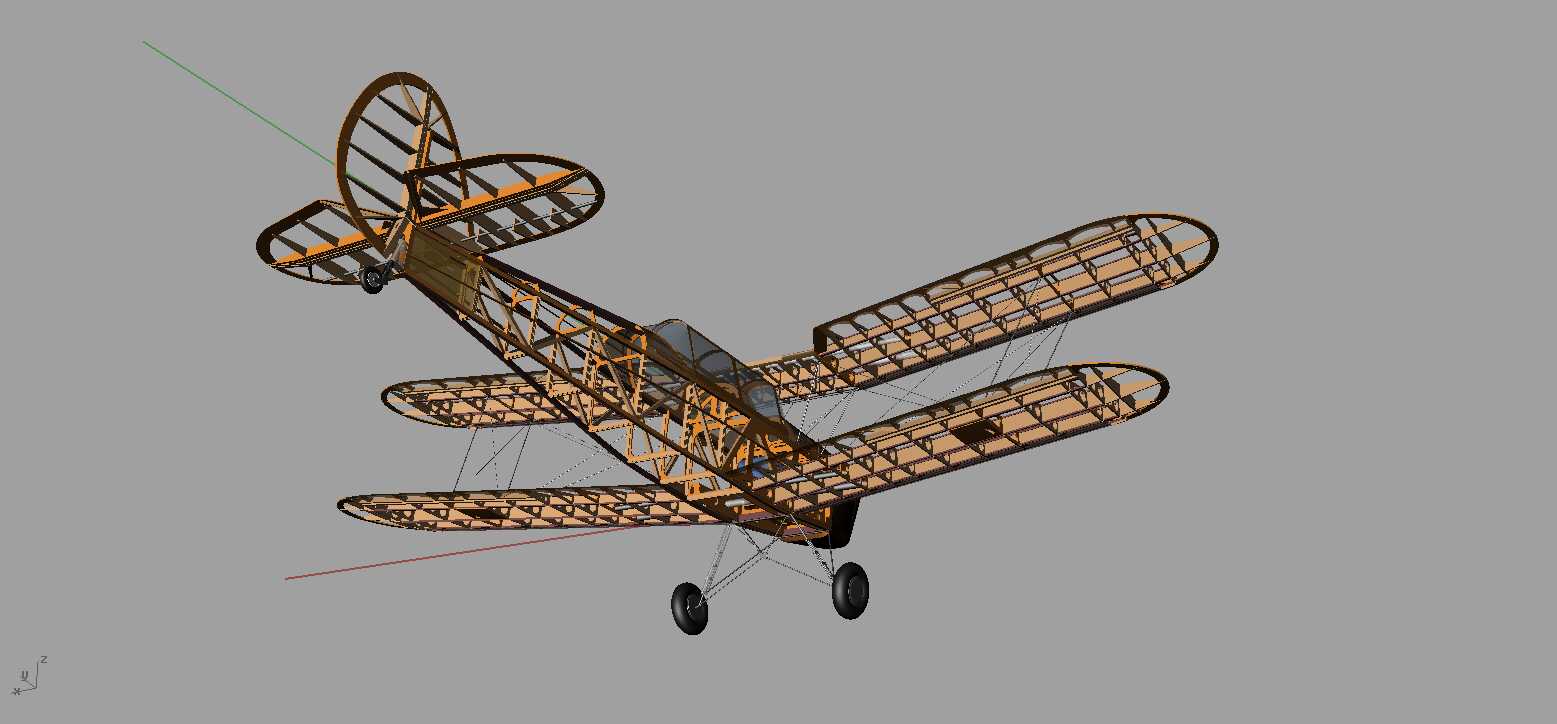

　　从功能特性来看，该模型完整复刻了真机的桁架式机身骨架、双翼张线支撑结构、后三点式起落架布局，机身前部预留了动力系统安装位，可适配对应量级的电动或油动动力单元，机翼采用翼肋与翼梁组合的镂空结构，在保证翼型精度的前提下尽可能降低结构重量，张线布局完全参照真机的受力路径设计，既承担飞行中的机翼抗弯抗扭载荷传递，也还原了复古双翼机的外观特征。尾翼组包含垂尾、平尾与对应的操纵舵面，舵面摇臂的安装位置预留了标准航模舵机的安装空间，可直接适配常规航模操纵系统的走线与舵量调试需求。

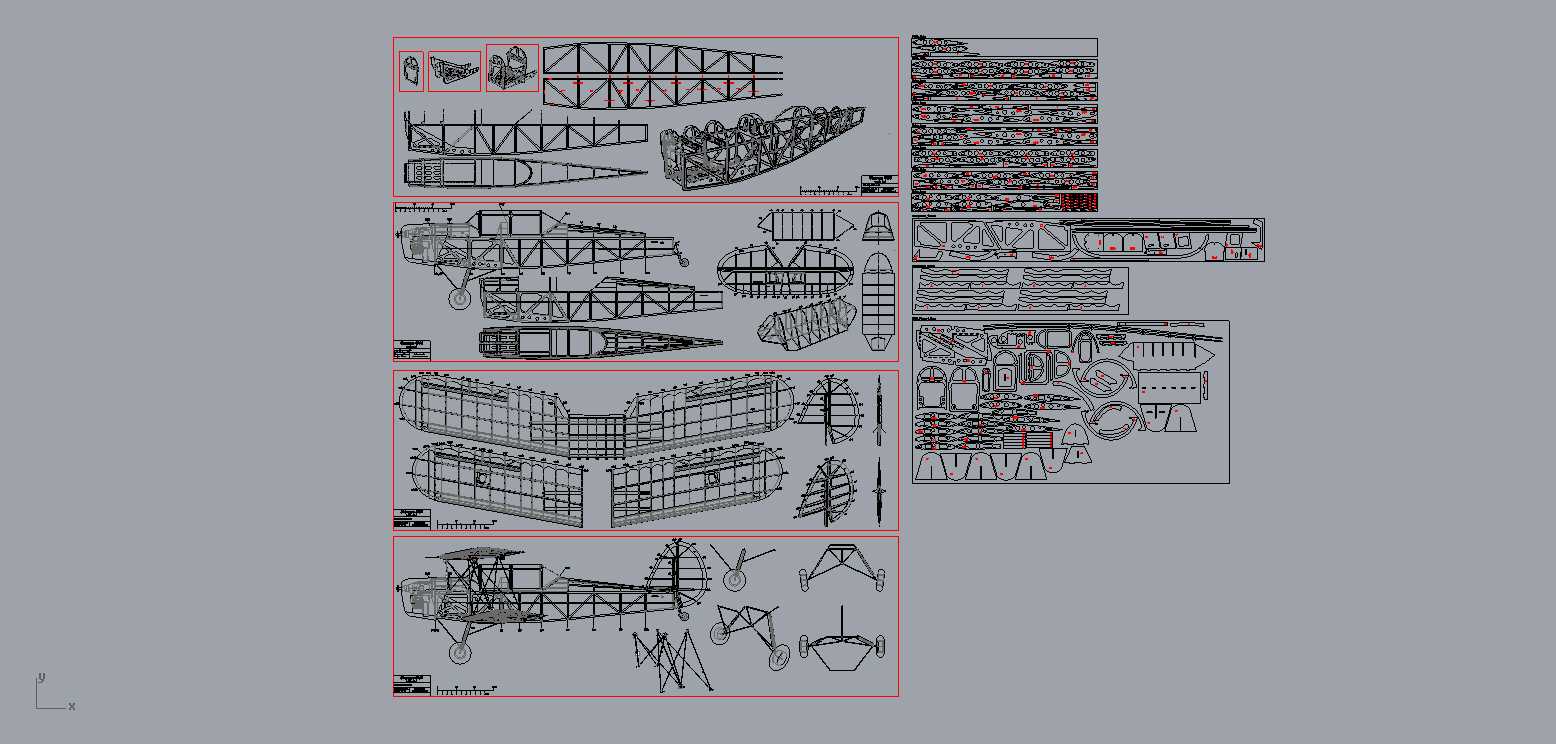

　　设计思路上，该缩比模型没有采用真机的全金属焊接桁架结构，而是结合航模制作的工艺特性，将机身骨架拆分为可通过激光切割加工的木质或轻金属片拼接单元，每个隔框的定位孔、翼梁的插接槽都做了公差适配，保证组装时的同轴度与结构强度。机身前部的发动机整流罩做了曲面简化，既保留了真机钝头整流罩的气动外形，也预留了动力系统的散热通道，避免飞行中动力单元过热。座舱区域保留了双座座舱的框架结构，可搭配透明座舱罩完成像真外观制作，座舱内部预留了接收机、电池等航电设备的安装空间，重心位置标注清晰，方便组装时调整整机配平。

　　外形尺寸与安装边界方面，1:4的缩比比例下，整机翼展控制在2.1米左右，机身长度约1.8米，上机翼与下机翼的垂直间距、前后翼的 stagger 偏移量都严格按照真机比例缩放，保证翼间气流的流动特性与真机接近。起落架的轮距、主起落架的缓冲行程都做了适配航模降落场景的调整，主轮采用橡胶材质航模轮，安装轴径适配标准航模轮的固定规格，尾轮采用可转向设计，与方向舵操纵系统联动，保证地面滑行时的转向操控性。机翼与机身的连接采用快拆式插接结构，方便运输与日常维护，插接位置的定位销做了防呆设计，避免组装时装反机翼影响飞行稳定性。张线的安装点在骨架设计时就预留了挂孔，可采用细钢丝或高强度尼龙线完成张线张拉，张拉后的机翼预紧力可通过张线长度微调，避免飞行中机翼出现颤振。

　　在实际应用中，该结构设计可直接用于像真航模的批量制作，也可作为早期轻型飞机结构研究的缩比验证载体，其骨架镂空的展示形式，能清晰呈现双翼机从机头动力段到机尾尾翼段的载荷传递路径，对于理解早期低速飞行器的结构设计逻辑有很强的参考价值。设计过程中对操纵面的偏转角度、舵面铰链的安装位置都做了运动干涉校验，保证舵面在满舵偏转时不会与相邻结构发生剐蹭，起落架的安装角度经过调整，可适配草地、硬化跑道等不同航模飞行场地的起降需求，机身底部的结构强度做了局部加强，能够承受常规降落时的冲击载荷，避免硬着陆导致机身骨架断裂。
