工业蒸汽锅炉配套省煤器换热结构

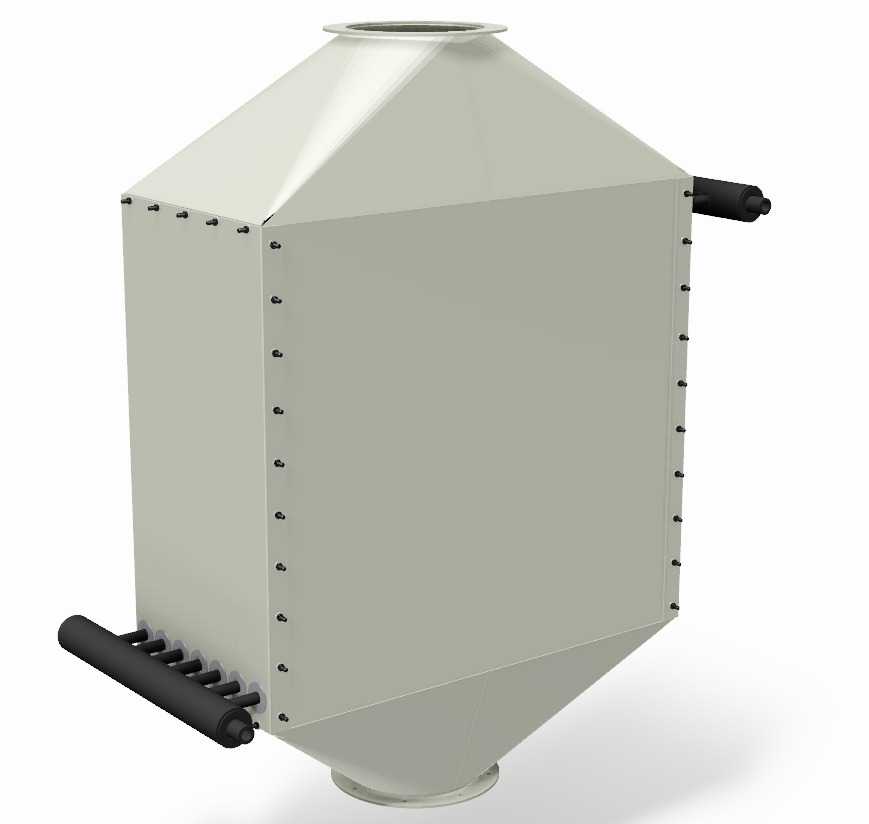

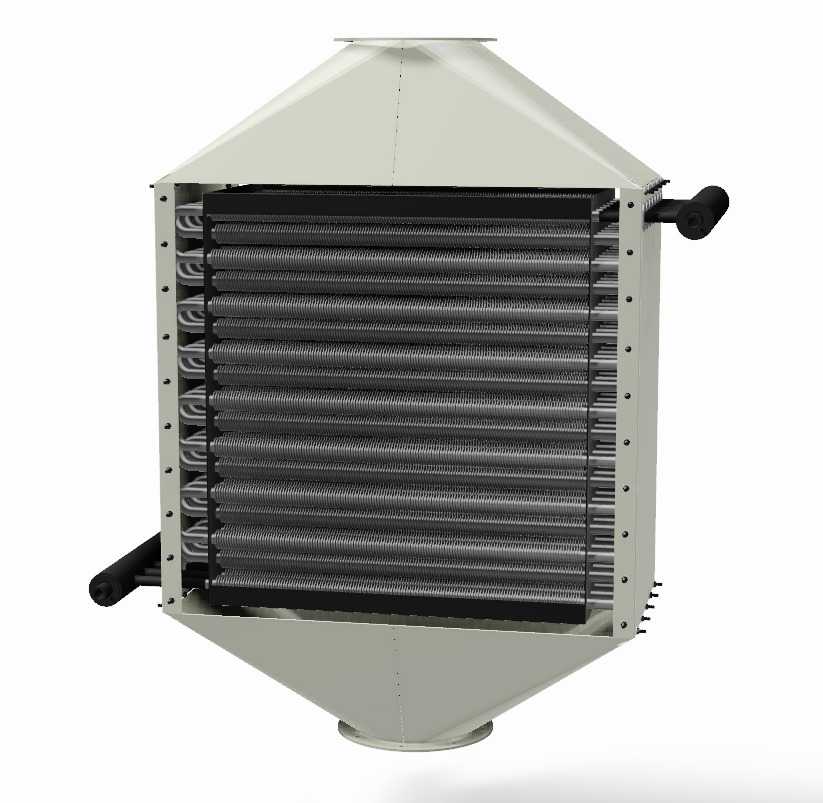

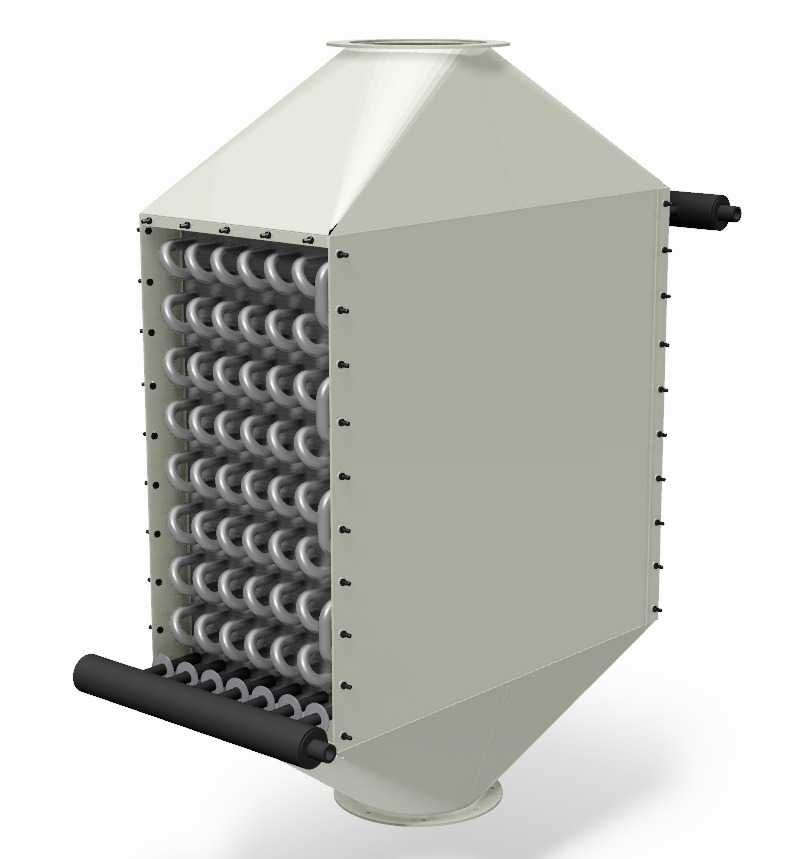

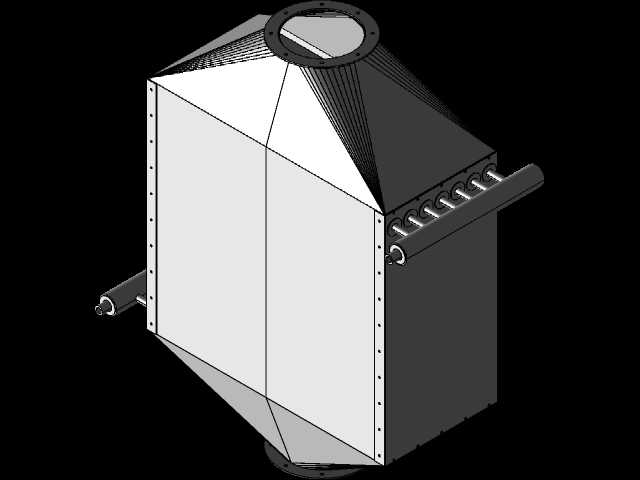

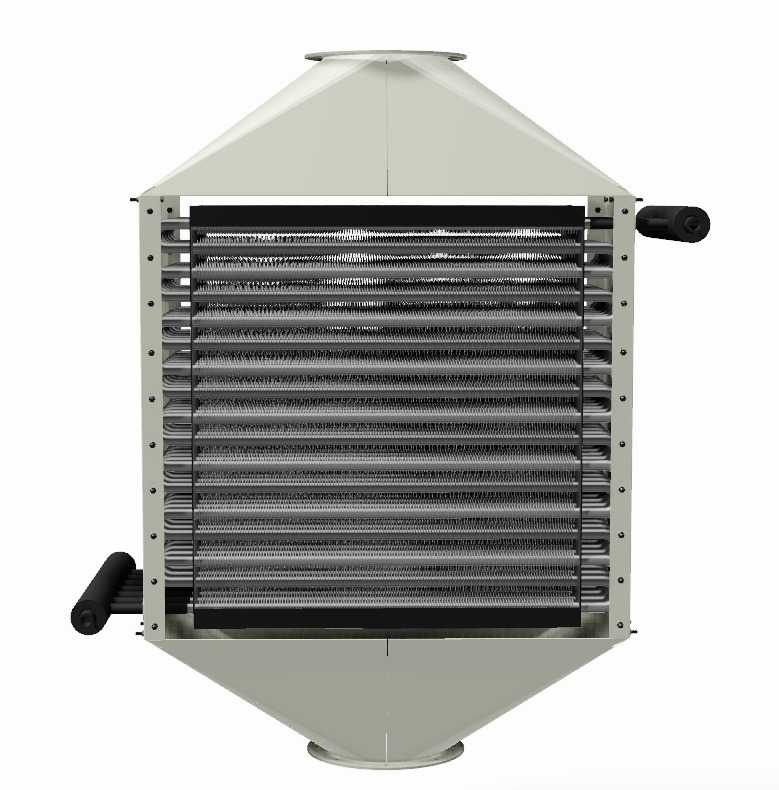

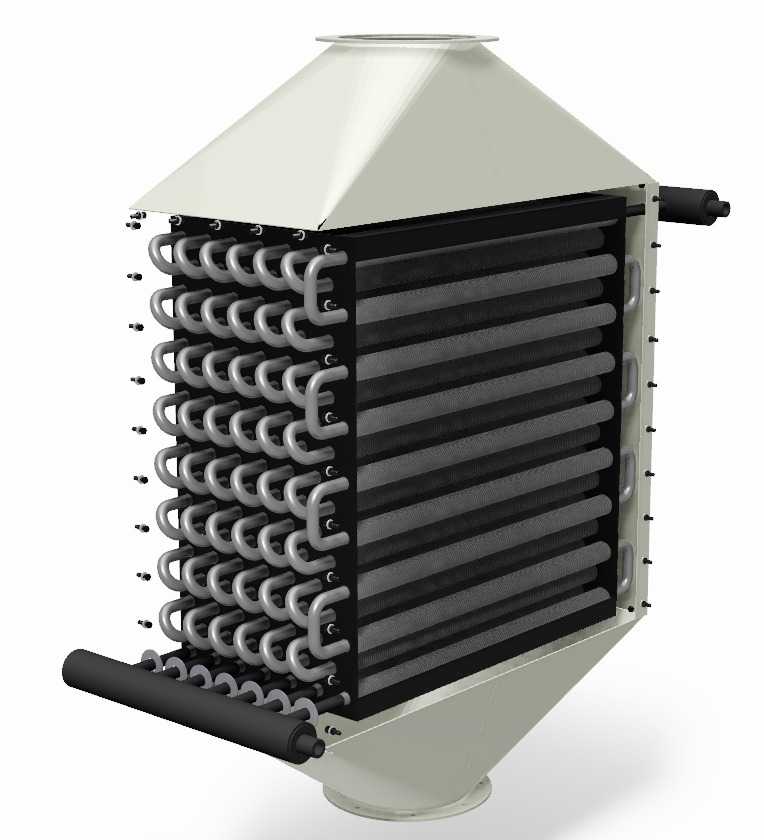

　　这款省煤器是燃煤、燃气工业蒸汽锅炉尾部烟道的核心配套换热部件，主要布置在锅炉尾部低温烟道区段，利用锅炉排烟携带的残余热量加热锅炉给水，在降低排烟热损失的同时提升锅炉进水温度，减少汽包壁温差带来的热应力冲击，直接提升整套锅炉系统的热效率。从结构设计来看，设备采用上下锥形集烟箱结构，上部锥段对接锅炉尾部烟道出口，下部锥段对接后续除尘或引风设备接口，锥段的渐扩渐缩设计能让烟气流速在换热管束区段保持均匀分布，避免局部流速过高造成管束磨损、流速过低导致积灰的问题。核心换热区段采用错排布置的蛇形光管管束，管束两端通过弯管结构连接两侧的集箱，给水从下部集箱进入管束，在管内自下而上流动，与管外自上而下冲刷的烟气形成逆流换热，

　　这种布置能最大化对数换热温差，提升换热效率，同时错排的管束排布能不断扰动烟气流场，破坏管壁表面的层流边界层，进一步强化换热效果。设备两侧设置有伸出的集箱连接管段，作为给水进出口的安装接口，安装时需要预留足够的管道操作空间，管束外侧的框架结构采用型钢焊接成型，既作为管束的支撑固定结构，也作为外壳护板的安装基座，外壳护板与管束之间预留有密封填充空间，运行时可填充保温密封材料，避免烟气漏风影响换热效率。在安装边界上，设备上下锥段的法兰接口需要与前后烟道的法兰尺寸匹配，安装时需要保证设备整体的水平度，避免蛇形管束出现倾斜导致管内给水分配不均，两侧的进出口管道需要设置支吊架，避免管道重量直接作用在设备集箱上造成应力变形。实际运行中，

　　这种结构的省煤器可适应不同燃料类型的锅炉工况，光管管束的结构也便于后期检修清灰，当出现单根管束磨损泄漏时，可单独封堵或更换对应管束，不需要整体更换换热芯体，降低运维成本。设计过程中，管束的间距经过流场仿真优化，既保证足够的换热面积，也预留了合适的烟气通流截面，避免烟气流阻过大增加引风机的运行负荷，上下锥段的角度也经过计算，保证烟气进入换热区段时不会出现局部涡流区，减少积灰的可能性。
