双通道卧式燃气火管锅炉结构设计

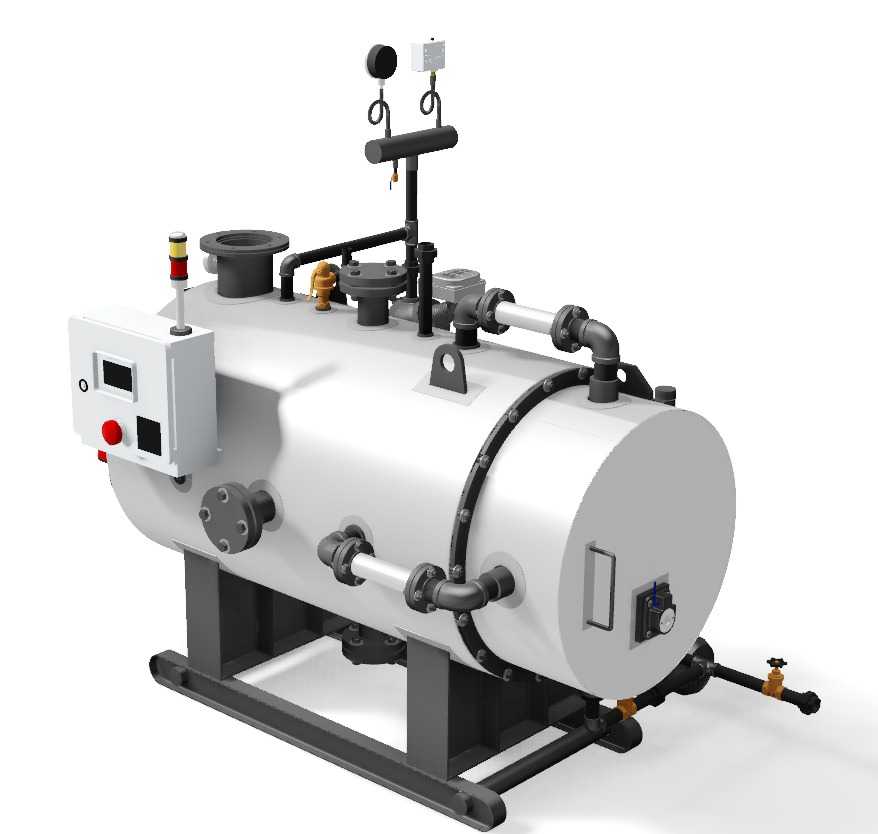

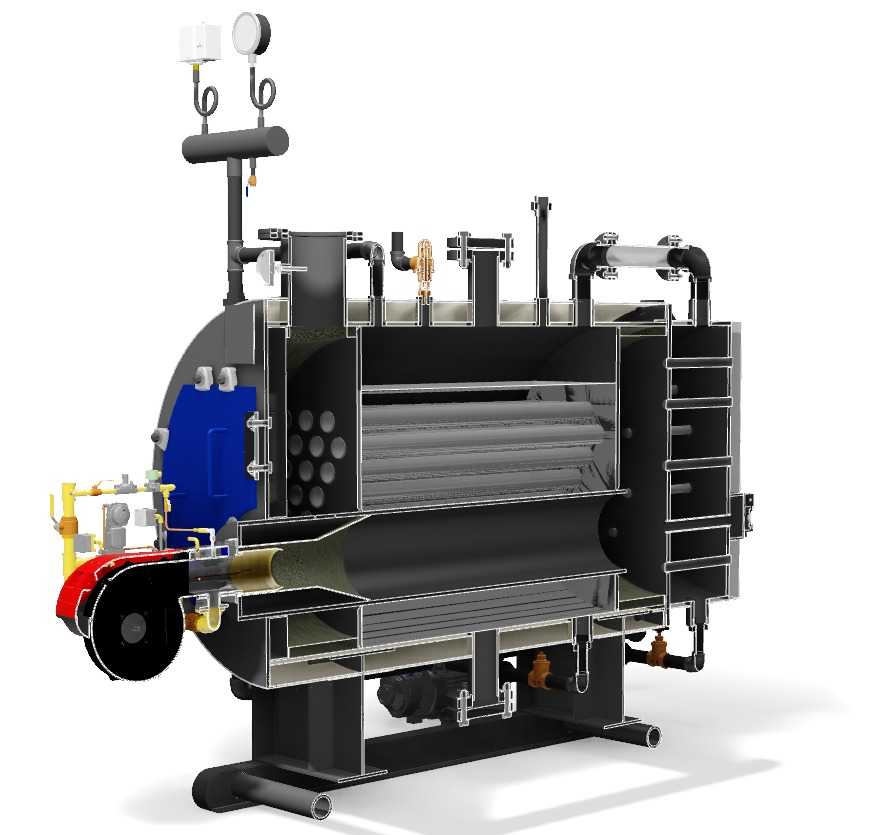

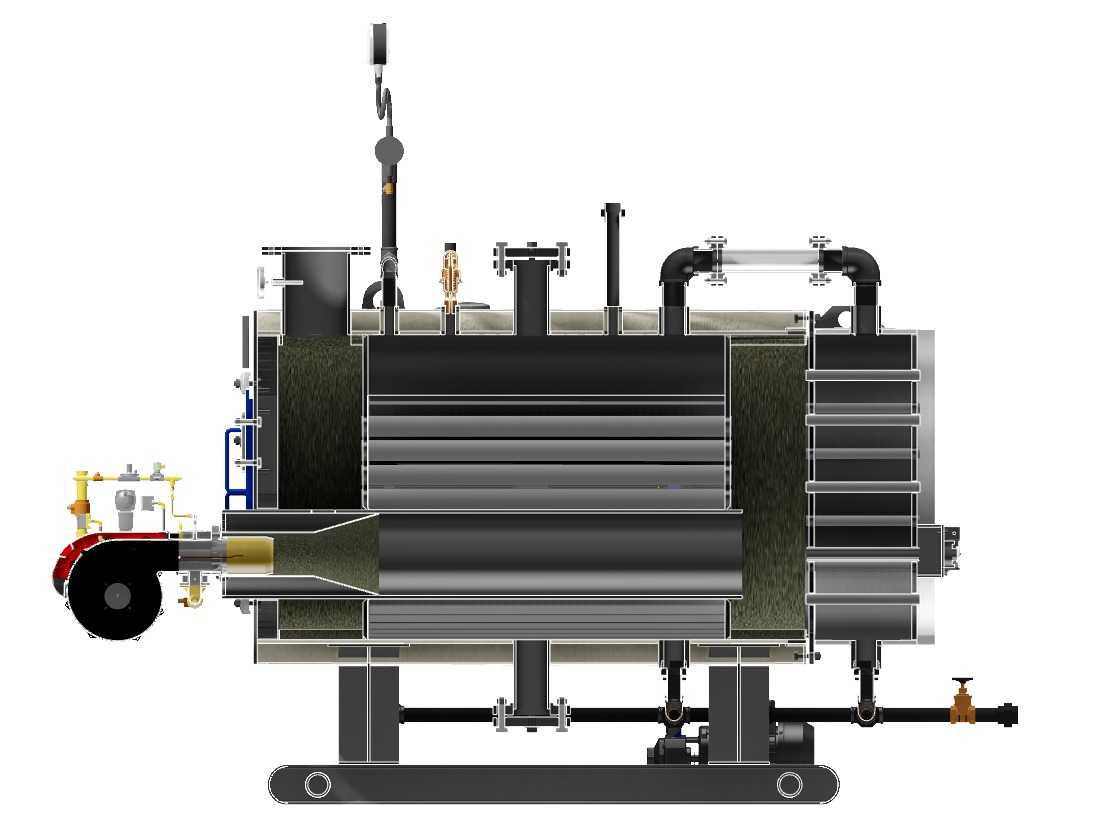

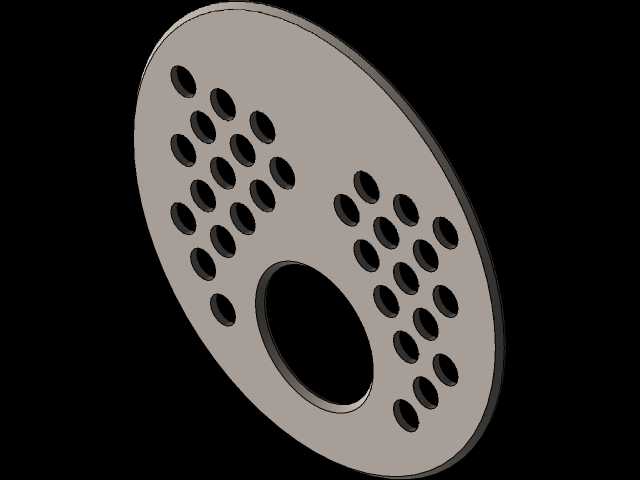

　　这款双通道燃气火管锅炉的三维结构设计，完全围绕中小型工业供热、商用集中供汽的实际落地场景搭建，在建模阶段就充分考虑了锅炉房紧凑布置的安装需求，整体采用卧式筒体布局，将燃烧器、管路阀组、检测仪表、循环辅机全部集成在统一的撬装底座上，无需现场拆分组装即可完成就位，大幅压缩现场施工的配管与校准工作量。从功能实现逻辑来看，设备采用双通道烟气回程结构，燃气在炉胆内完成初步燃烧后，高温烟气会沿两组对称布置的火管束折返流动，充分与筒体内的炉水完成换热，相比单回程结构能有效降低排烟温度，提升整体热利用效率，适配0.5-1t/h级别的蒸汽输出或常压热水供应需求，可广泛用于食品加工蒸煮、小型化工反应釜伴热、商用楼宇采暖、集中洗浴供水等场景。

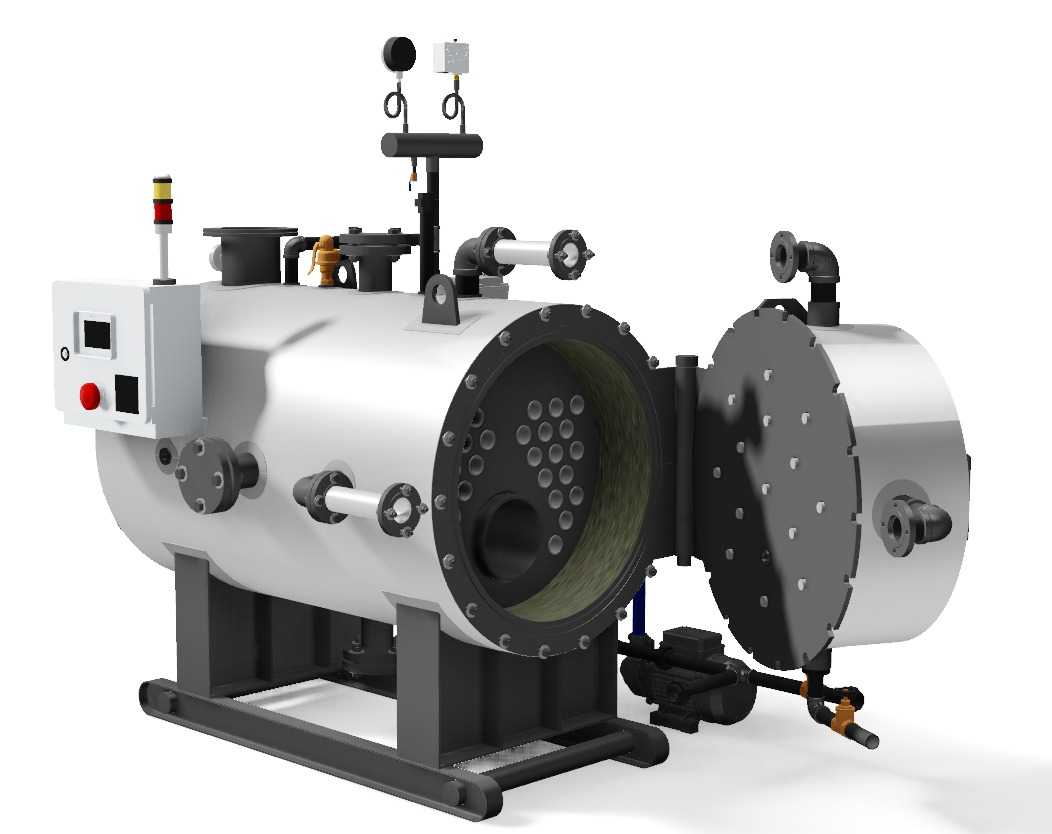

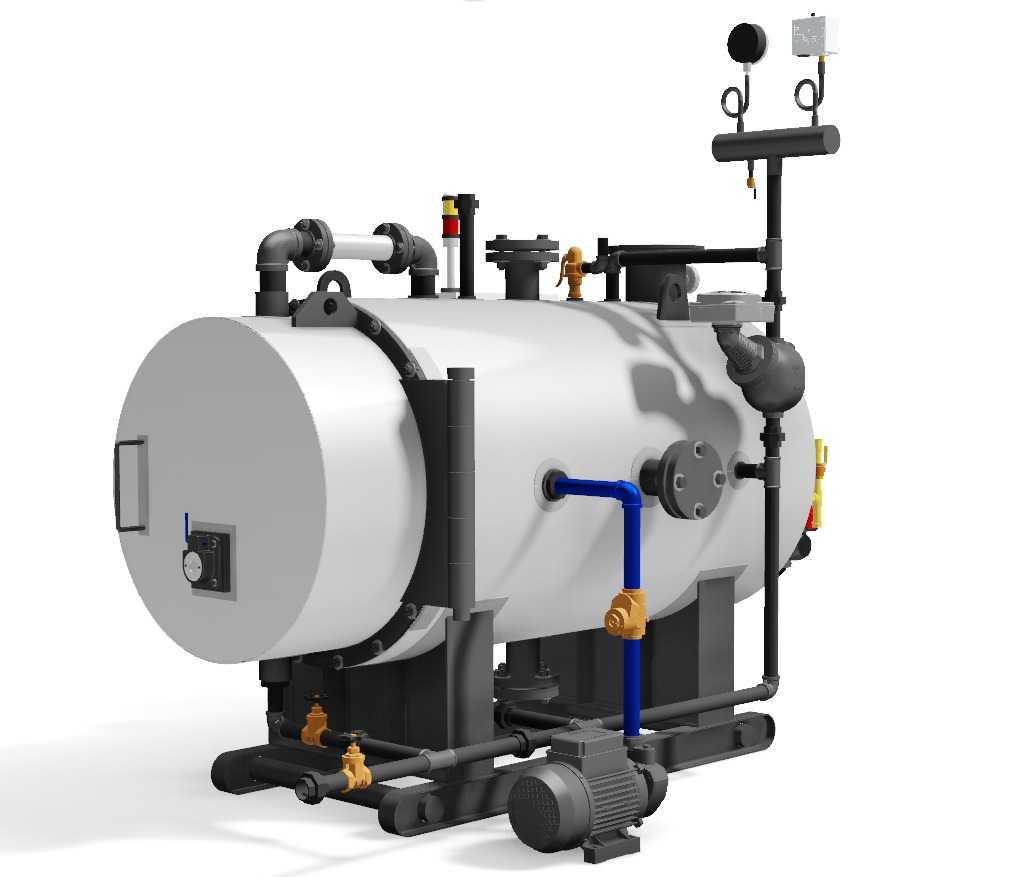

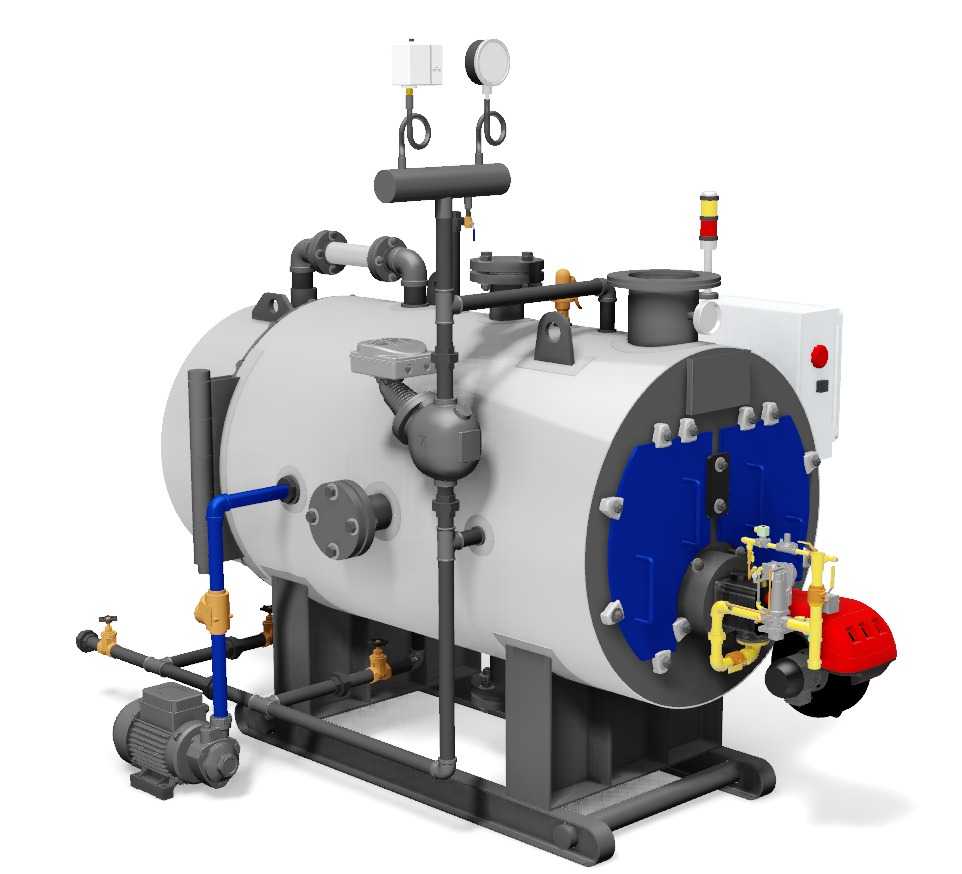

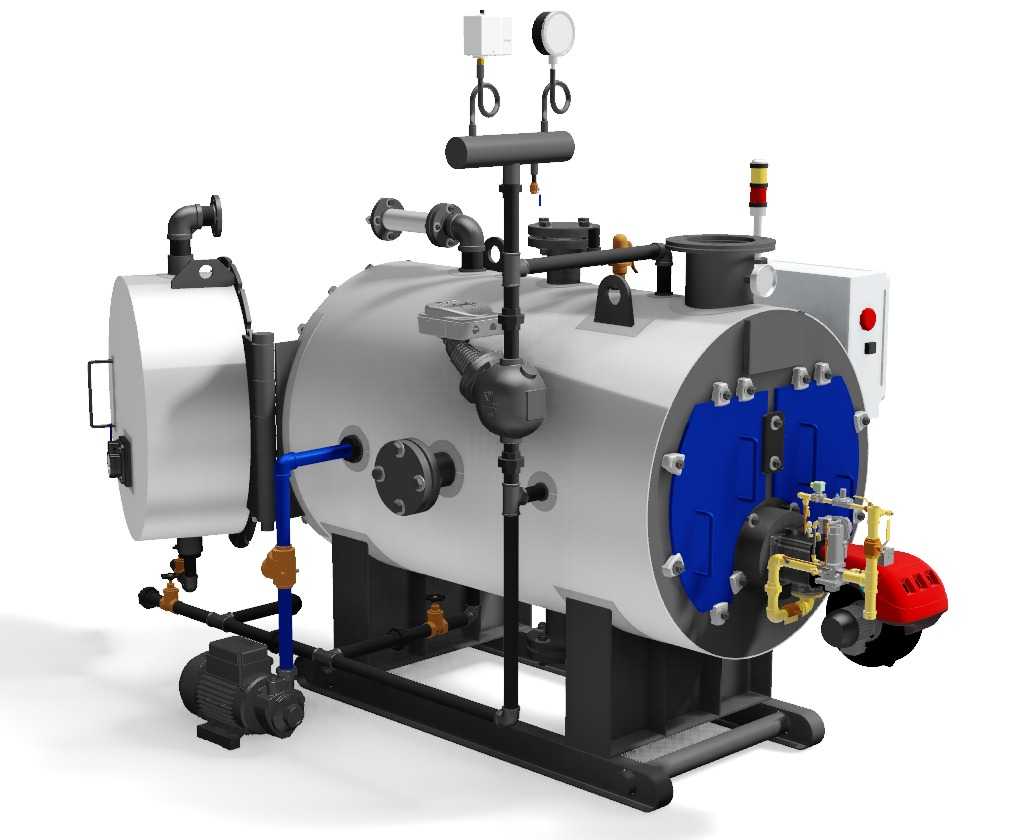

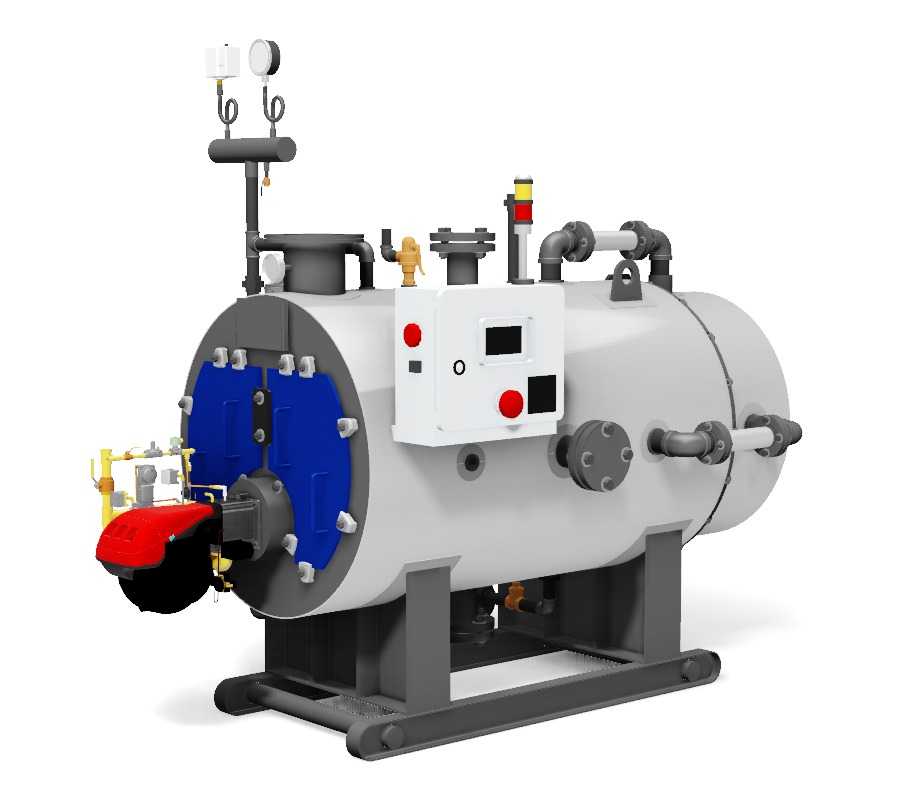

　　设计阶段对各部件的安装边界做了精准校核：筒体前端的蓝色端盖为可拆式检修结构，周边均布的紧固螺栓预留了足够的扳手操作空间，日常检修时无需拆除前端燃烧器即可打开端盖清理火管积碳、检查炉胆腐蚀情况；顶部布置的压力表、水位检测组件、主蒸汽出口阀组均按照运维操作的人体工学高度排布，阀门手轮的操作间距不小于150mm，避免操作时相邻部件干涉；侧面布置的给水管道、排污管道全部沿底座支架走向排布，蓝色给水管路搭配黄色燃气截止阀，不同介质管路采用差异化配色，既符合工业管道的色标规范，也能降低现场运维的误操作概率。前端集成的燃烧器组件采用铰接式安装结构，与炉胆接口处预留了密封件的压缩余量，配套的燃气过滤、调压阀组直接固定在燃烧器侧方支架上，

　　减少外部管路的振动传递；底座下方设置的循环水泵与主机共用撬装基座，水泵进出口的软连接、止回阀全部在模型中完成装配干涉检查，安装时只需对接外部水电、燃气接口即可完成调试。顶部设置的三色报警灯与电控箱集成布置，可实时反馈设备运行的压力、水位、燃烧状态，所有检测仪表的取压口、取样口都做了防堵结构设计，避免长期运行后杂质堵塞检测通路。整体建模过程中对所有焊缝位置、法兰连接面、密封垫片的尺寸都做了1:1还原，既可以作为结构设计人员的参考方案，也能直接用于锅炉房布置的管线综合碰撞检查，提前规避现场安装时的管路冲突、操作空间不足等实际问题。
