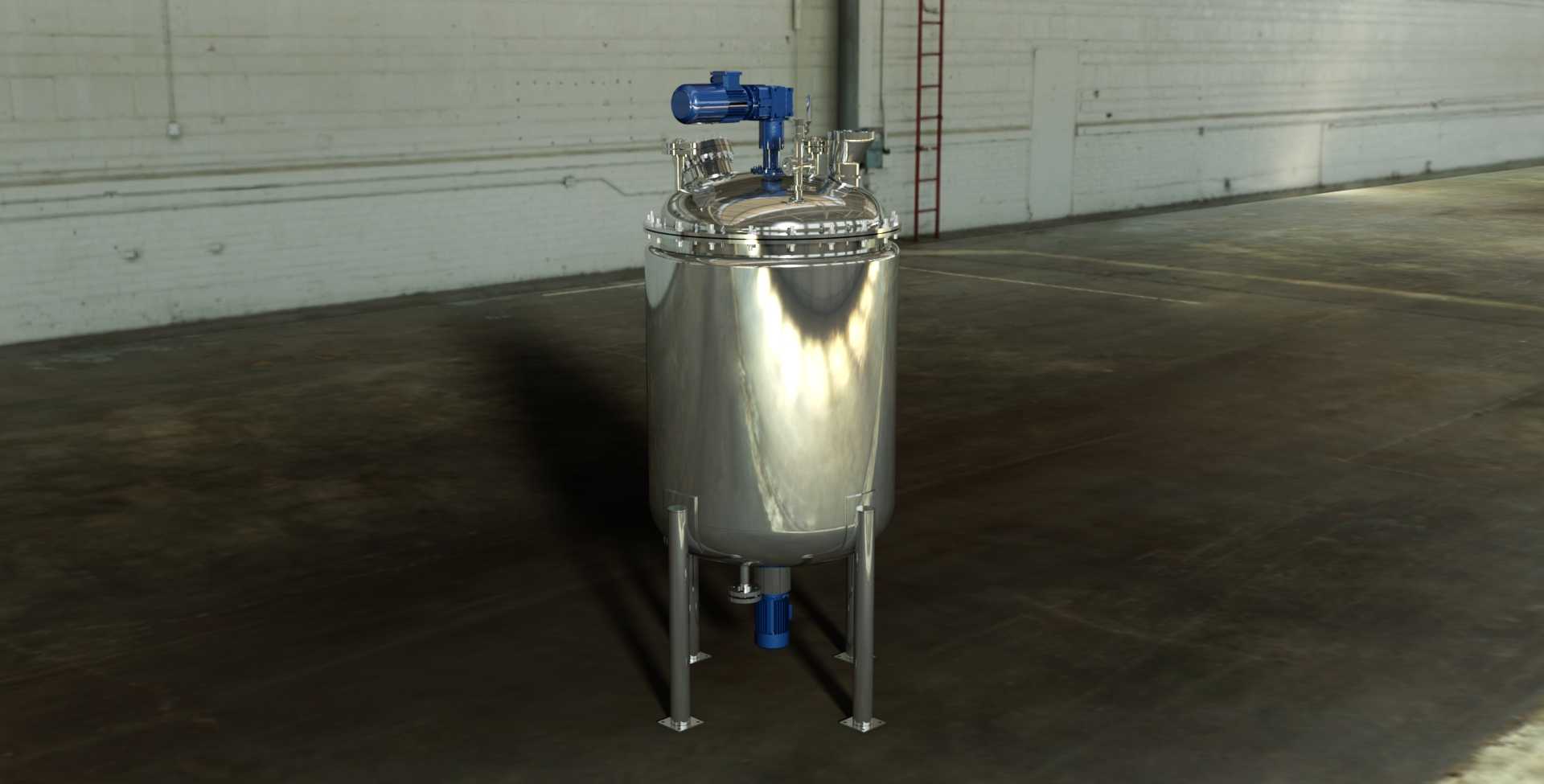

立式不锈钢搅拌反应容器三维结构

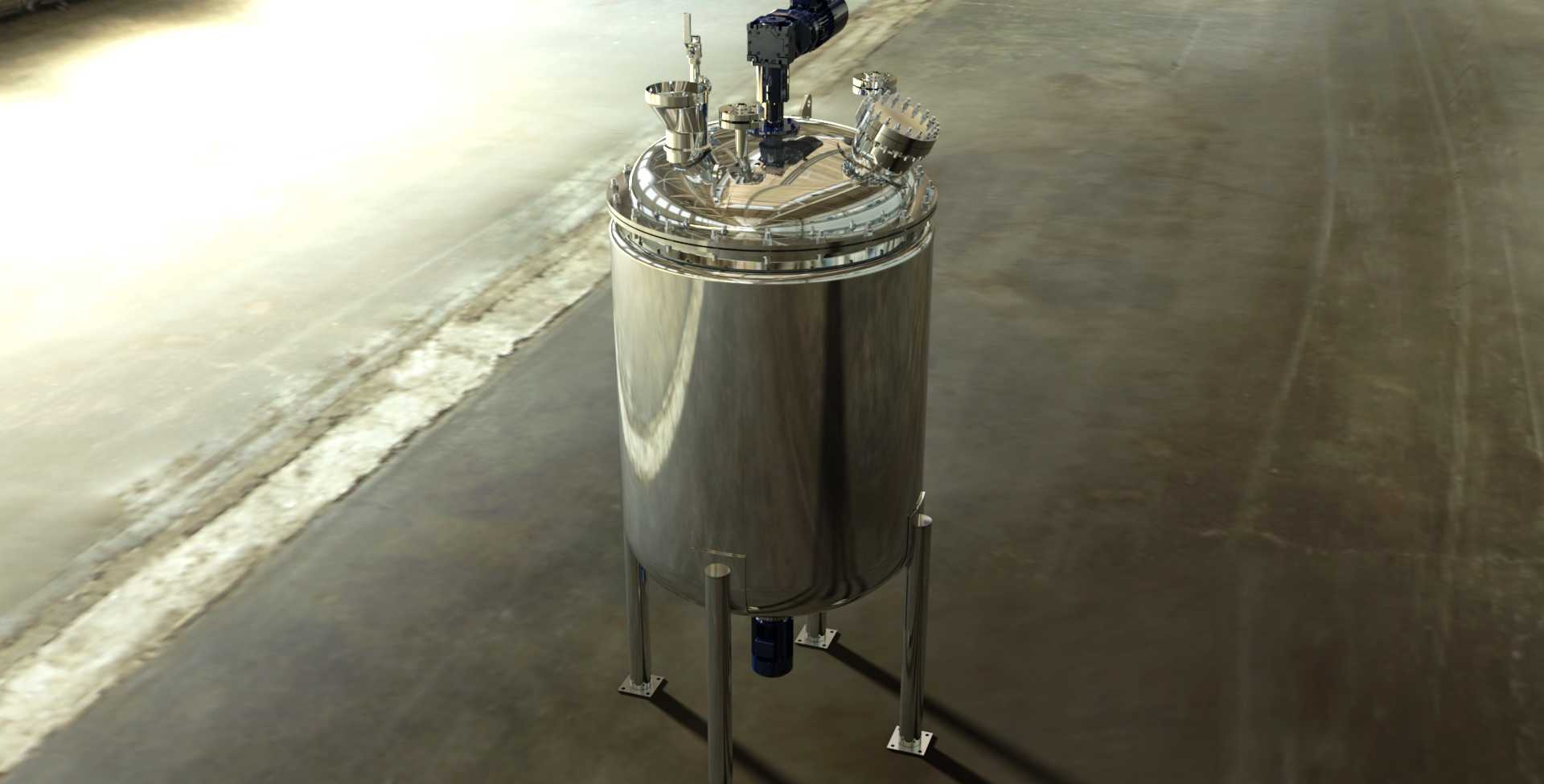

　　该立式搅拌反应容器主要应用于精细化工、生物制药、食品配料等行业的常压物料反应、混合、溶解工序，可处理低粘度至中等粘度的流体物料，配合顶部驱动搅拌装置实现罐内物料的径向与轴向循环，避免物料分层、沉降，保障反应过程中物料浓度、温度场的均匀分布。从结构设计来看，罐体采用卫生级不锈钢抛光处理，内壁粗糙度控制在Ra0.8以下，无卫生死角，便于生产完成后的CIP在线清洗，符合食品、制药领域的洁净生产要求；罐体顶部设置快开式人孔与多个工艺接管口，可根据实际生产需求接入进料管、测温测压元件、视镜、呼吸阀等附件，接管位置沿封头圆周均匀排布，避开顶部搅拌驱动装置的安装基座，减少管路与传动部件的干涉。支撑结构采用三支等长的支腿设计，

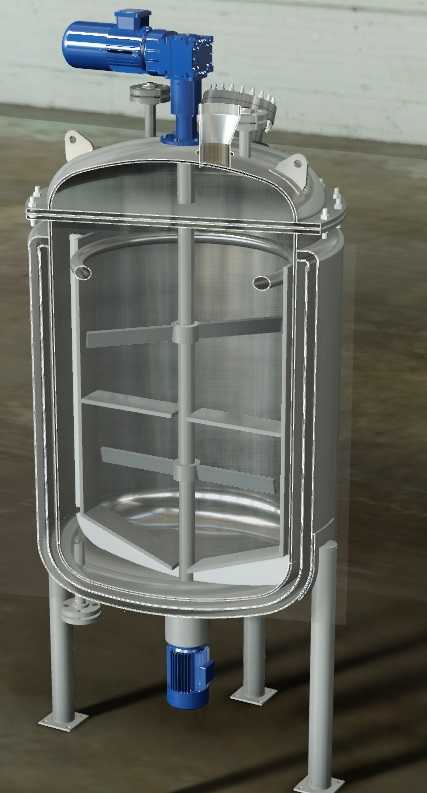

　　支腿与罐体下封头采用焊接连接，底部配置可调式支撑脚盘，可在安装时调整罐体水平度，适配存在轻微坡度的车间地面，支腿的跨距经过受力核算，满载状态下罐体的抗倾覆安全系数满足工业设备安装规范要求，支腿之间预留了足够的底部操作空间，可方便安装底部出料阀、取样阀以及配套的管路附件。顶部搅拌驱动装置采用立式减速电机直连搅拌轴的结构，搅拌轴伸入罐体内部的长度经过精准核算，轴端搅拌桨距离下封头的距离控制在罐体直径的1/6至1/4区间，既避免搅拌桨刮蹭罐底，又能保证罐底区域的物料能够被有效搅动，减少物料沉积；轴封位置采用卫生级机械密封结构，可有效防止罐内物料泄漏以及外界杂质进入罐内，适配有洁净要求的生产场景。罐体的外形采用直筒段加标准椭圆形封头的结构，

　　直筒段的长径比控制在2:1左右，该比例既能够保障搅拌过程中物料的混合效率，又不会因为罐体过高导致厂房层高要求提升，同时降低搅拌轴的长径比，减少搅拌运行过程中的轴挠度，提升传动部件的使用寿命。在建模过程中，所有焊接位置均预留了合理的焊脚尺寸，法兰连接位置的螺栓孔排布符合相关管件标准，可直接对接标准规格的工业管路，支腿、搅拌装置、罐体各部件的装配关系完全还原实际设备的安装逻辑，不存在干涉问题，可直接用于设备布局演示、生产工艺模拟以及后续的工程出图参考。
