工业车间旋转管火山口除尘装置结构

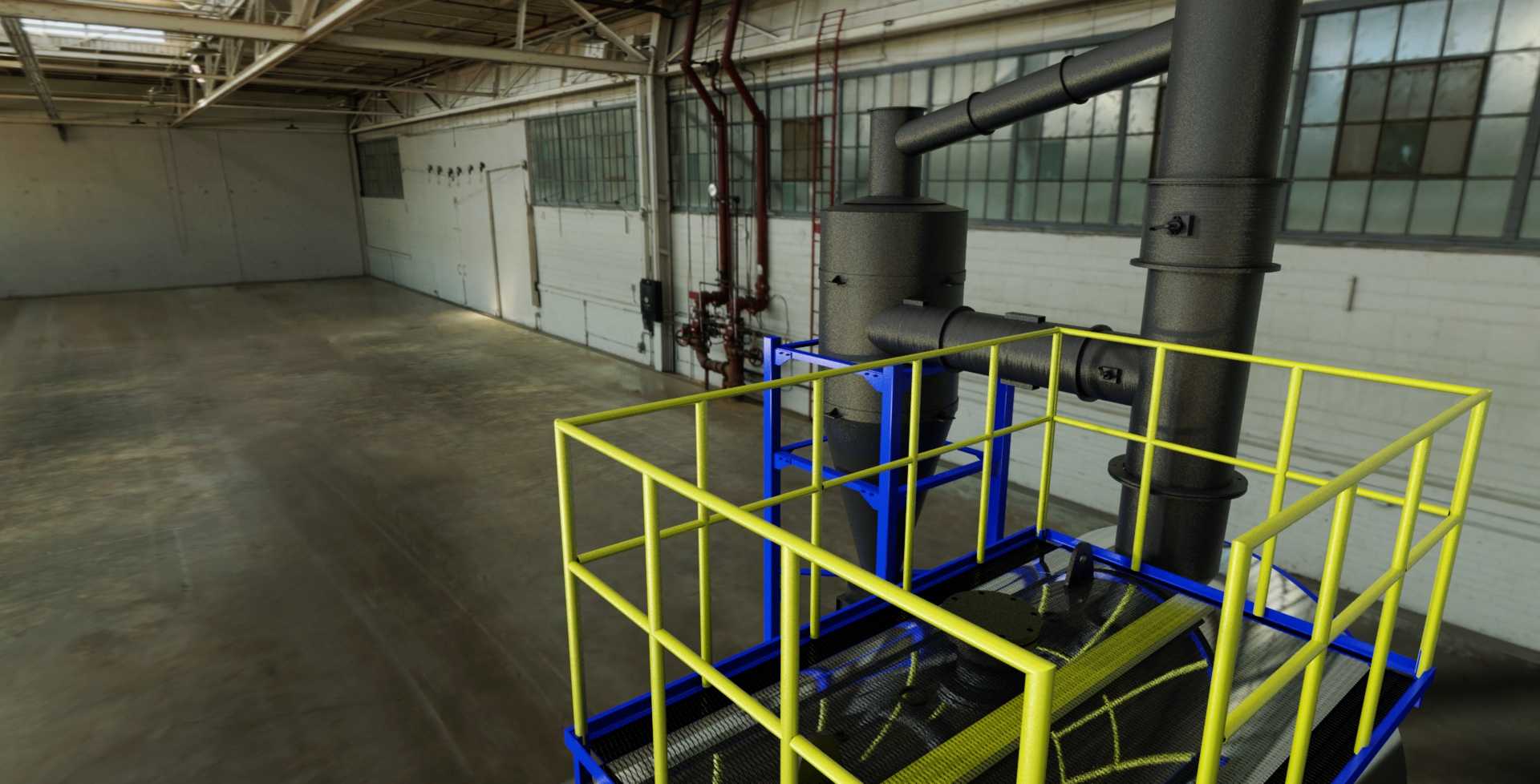

　　这套装置主要面向机加工、焊接、粉体投料等产尘车间的局部尘源捕集场景，核心作用是在产尘点就近完成含尘气流的初级分离，避免大颗粒粉尘直接进入后端除尘管网造成管道磨损或者滤料过早堵塞。从结构布局来看，主体采用锥段加直筒的旋风分离腔体，切向接入的进气管道直接对接产尘点位，气流进入腔体后沿内壁形成旋转流场，依靠离心力将粒径较大的粉尘颗粒甩向筒壁，沿锥面滑落至下部集灰段，净化后的气流则从顶部中心的排气管道接入后续除尘系统。设计阶段优先考虑了现场安装的操作便利性，整套装置配套了方管焊接的操作平台，平台护栏采用黄蓝双色的安全色涂装，护栏高度符合工业操作平台的安全防护要求，平台预留了足够的检修操作空间，日常维护时人员可在平台上完成腔体检查、

　　管道法兰紧固、集灰段清灰等操作，不需要额外搭设临时架体。管道布局上充分考虑了现场管线走向的适配性，进气与排气管道均采用标准法兰连接，可根据车间实际的管网走向调整管道转角，不需要对主体结构做额外改动。安装边界方面，整套装置的占地尺寸适配常规车间的柱距空间，不需要对原有厂房结构做破坏性改造，平台支腿可根据现场地面标高做微调，保证平台水平度满足操作安全要求。结构设计时针对旋风分离的流场特性做了优化，锥段角度控制在合理区间，避免粉尘在锥壁出现架桥堵塞的问题，进气管道的切入角度经过流场验证，可保证进入腔体的气流形成稳定的旋转流场，不会出现气流短路影响分离效率的情况。护栏的横杆与竖杆间距符合安全防护规范，可有效防止人员操作时意外跌落，

　　平台踏板采用防滑结构，即使在车间地面有少量积尘的情况下也能保证操作人员的行走安全。整套结构的受力经过校核，支腿与主体腔体的连接位置做了加强处理，可承受设备运行时的振动载荷，避免长期运行出现结构焊缝开裂的问题。管道与腔体的连接位置设置了加强筋，可抵消管道重量带来的局部应力，延长设备的整体使用寿命。
