带切割功能C型钢冷弯成型生产线

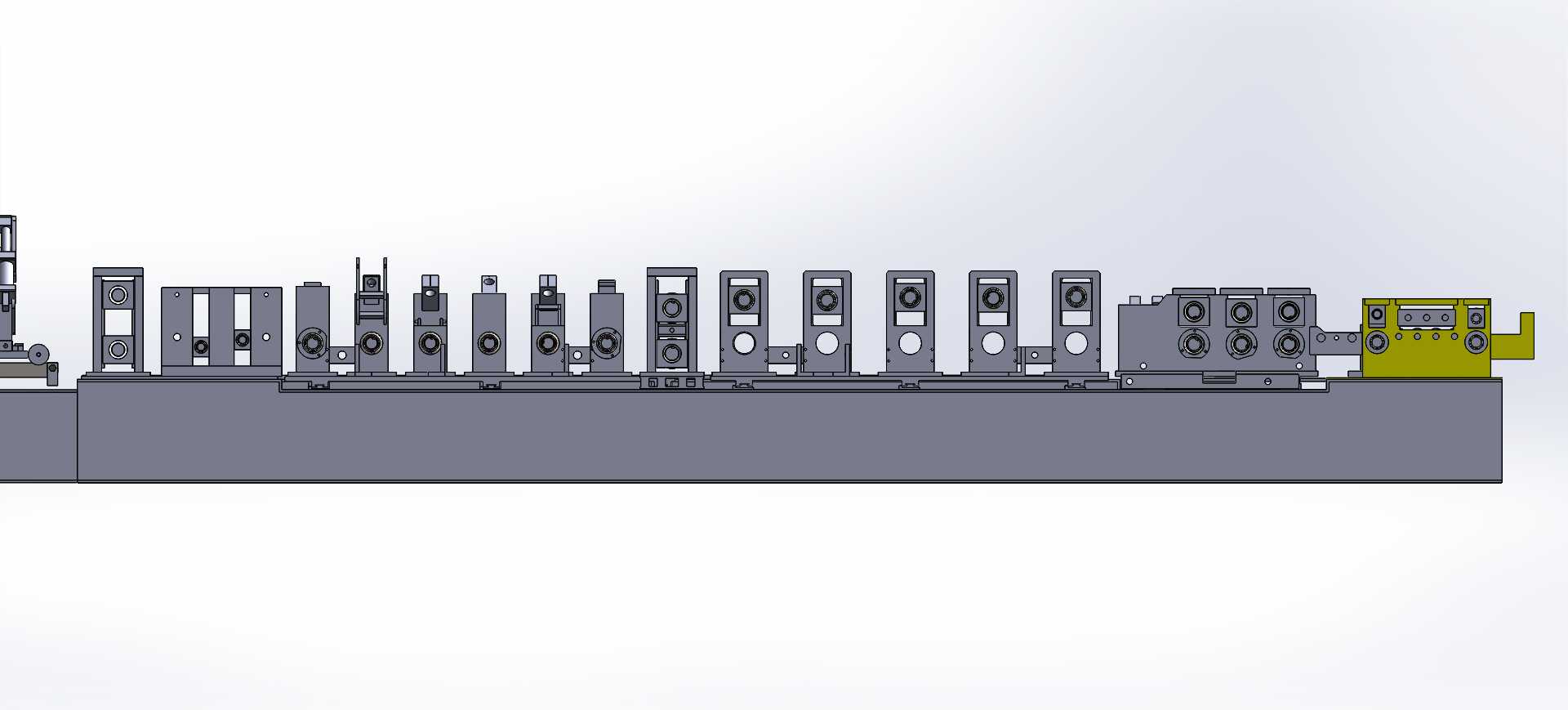

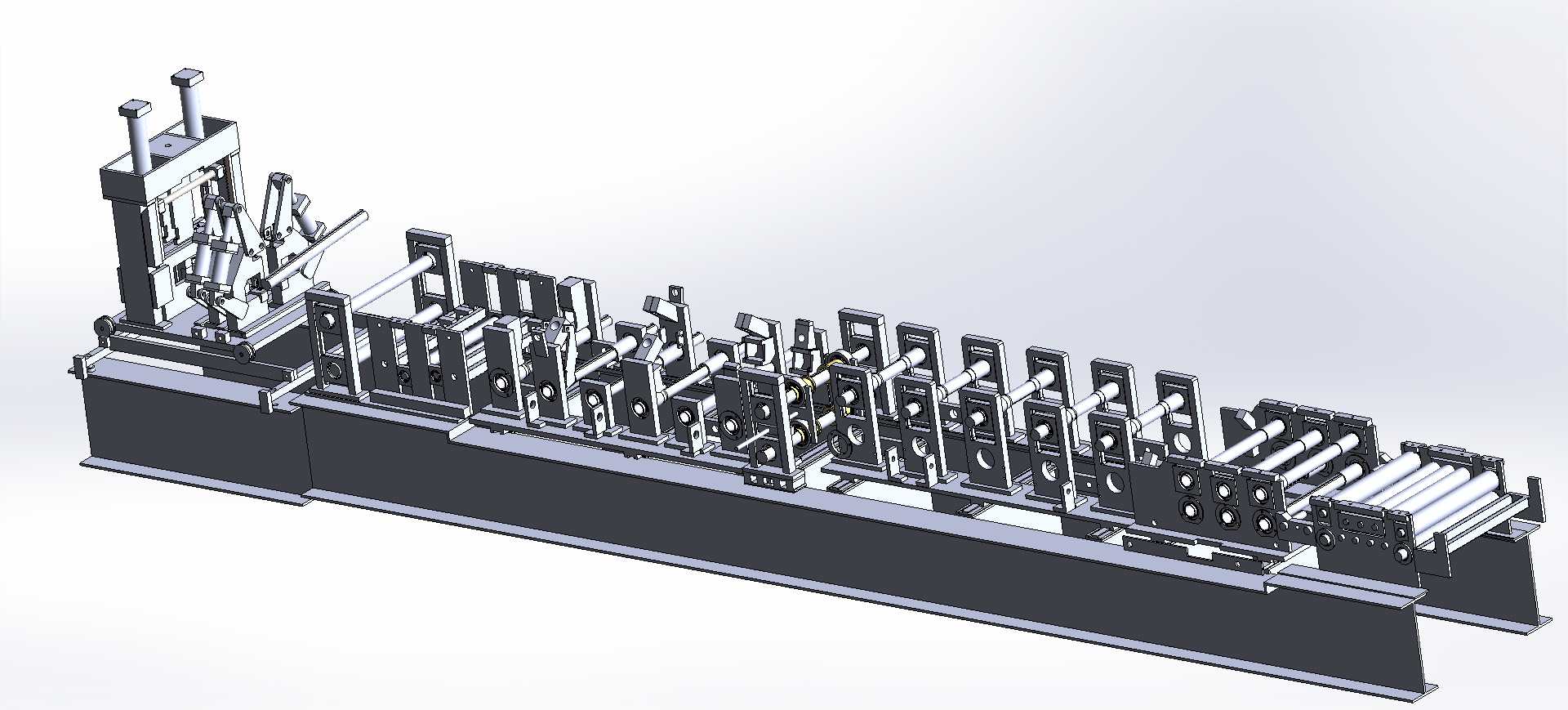

　　这套辊压成型设备主要面向建筑围护结构、轻钢厂房搭建场景下的C型檩条、屋面压型基材加工需求，可连续完成带钢开卷后的多道次冷弯成型与定长切断工序，直接产出符合截面尺寸要求的成品型材，省去后续二次裁切、校形的冗余工序。从结构布局来看，设备沿进料方向依次排布进料导向模组、多组成型辊站、校直机构与切断工位，整体采用长条形卧式底座承载，所有成型辊轴均通过立式轴承座固定在底座加工面上，同轴度公差控制在0.05mm以内，避免带钢进料过程中出现跑偏、截面扭曲的问题。设计阶段针对不同厚度带钢的成型回弹特性，对前12组成型辊的辊型轮廓做了渐进式角度分配，从初始的平直带钢逐步弯折出C型截面的两翼与腹板，每道次的弯折角度增量控制在15°以内，

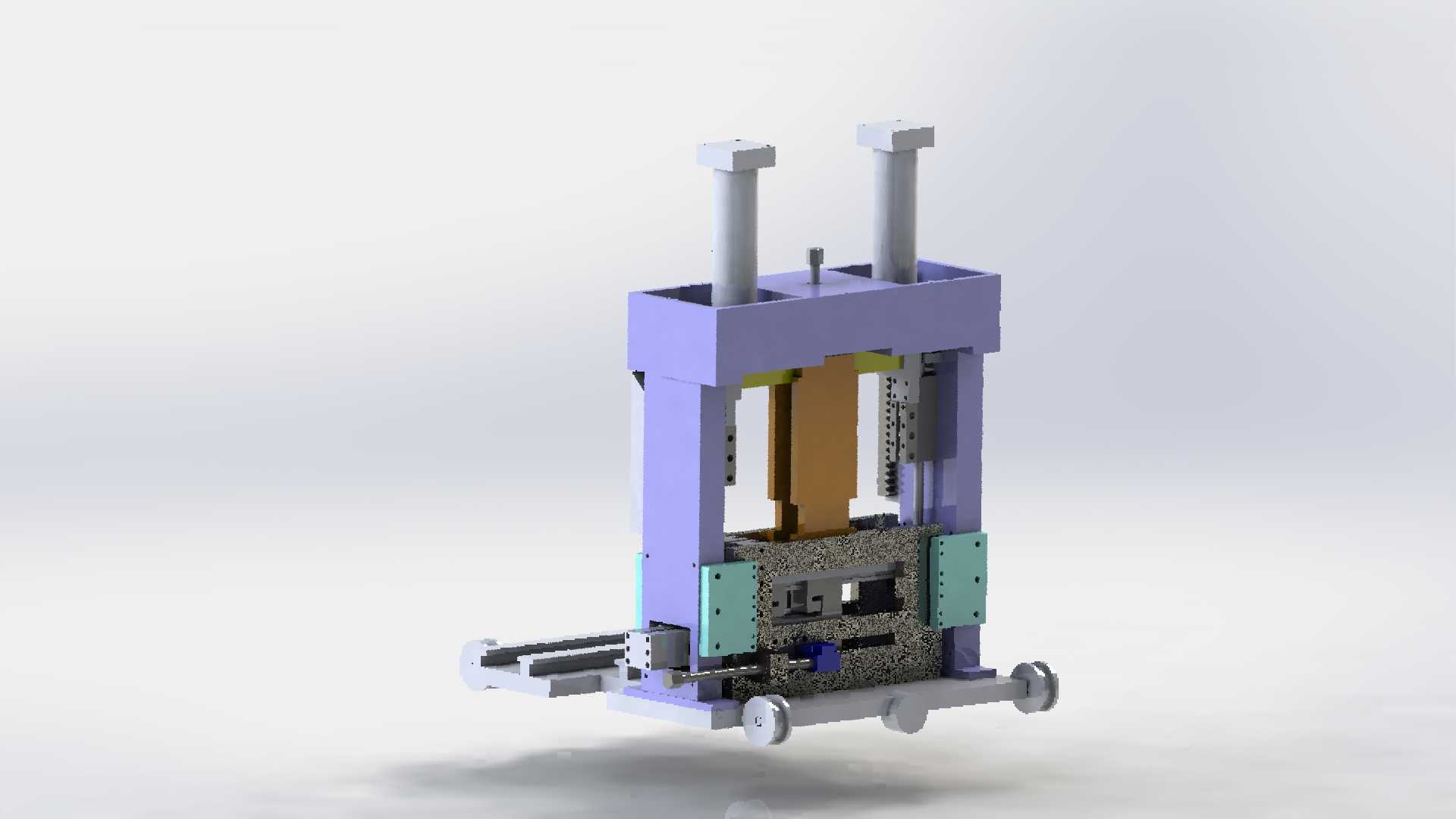

　　防止单次变形量过大导致型材表面出现拉伤、应力集中开裂的缺陷。进料端设置的可调导向挡轮可根据来料宽度手动调节间距，适配100-300mm宽度范围内的镀锌带钢、冷轧带钢进料，无需更换额外导向配件。成型段的每一组辊站都配备了独立的高度调节手轮，可根据目标型材的腹板高度调整上辊压下量，调节范围覆盖80-200mm的常规C型钢截面高度，满足不同承重等级檩条的生产需求。设备末端的切断工位采用随动式液压剪切结构，剪切过程中刀座会跟随型材前进速度同步移动，保证切断面平整无毛刺，不会出现静态剪切常见的型材端头变形问题。安装层面，整套设备的底座采用分段式焊接钢结构，现场安装时只需通过地脚螺栓将各段底座调平后拼接，整体长度约12米，宽度方向预留1.

　　2米的操作维护空间，进料端需额外预留3米的开卷机摆放位置，出料端预留2米的成品堆垛区域，整体生产线的总占地长度可控制在18米以内，适合中小型建材加工车间的场地布局。辊轴传动采用统一的减速电机通过链轮链条驱动，所有辊站线速度保持一致，避免不同辊站间的速度差拉扯带钢导致截面尺寸超差，日常维护时只需定期检查链条张紧度、辊面磨损情况即可，易损件更换无需拆解整体机架，可直接从侧方抽出辊轴完成更换作业。
