轻量化拓扑优化夹点承力结构件

　　这类夹点承力构件多应用于自动化产线末端执行器、工装夹具的点位夹持单元，也可适配轻载工业机器人的连杆接驳点位，承担夹持动作过程中的载荷传递与定位支撑作用，在高频往复的夹持作业中，需要同时兼顾刚性与动态响应速度，避免动作过程中出现结构形变导致的夹持定位偏差。从结构设计逻辑来看，该构件采用了拓扑优化后的镂空构型，在非主要承力路径上切除冗余材料，整体重量相较等强度实心结构降低近四成，能有效降低执行端的运动惯量，提升夹持动作的响应速度，适配高速节拍的产线作业需求。构件上分布的多组安装孔位做了差异化孔径设计，其中大尺寸通孔用于主铰接轴的装配，保证转动副的连接强度，小孔位用于辅助定位与紧固件锁附，安装时可通过孔位的配合公差实现快速对位，

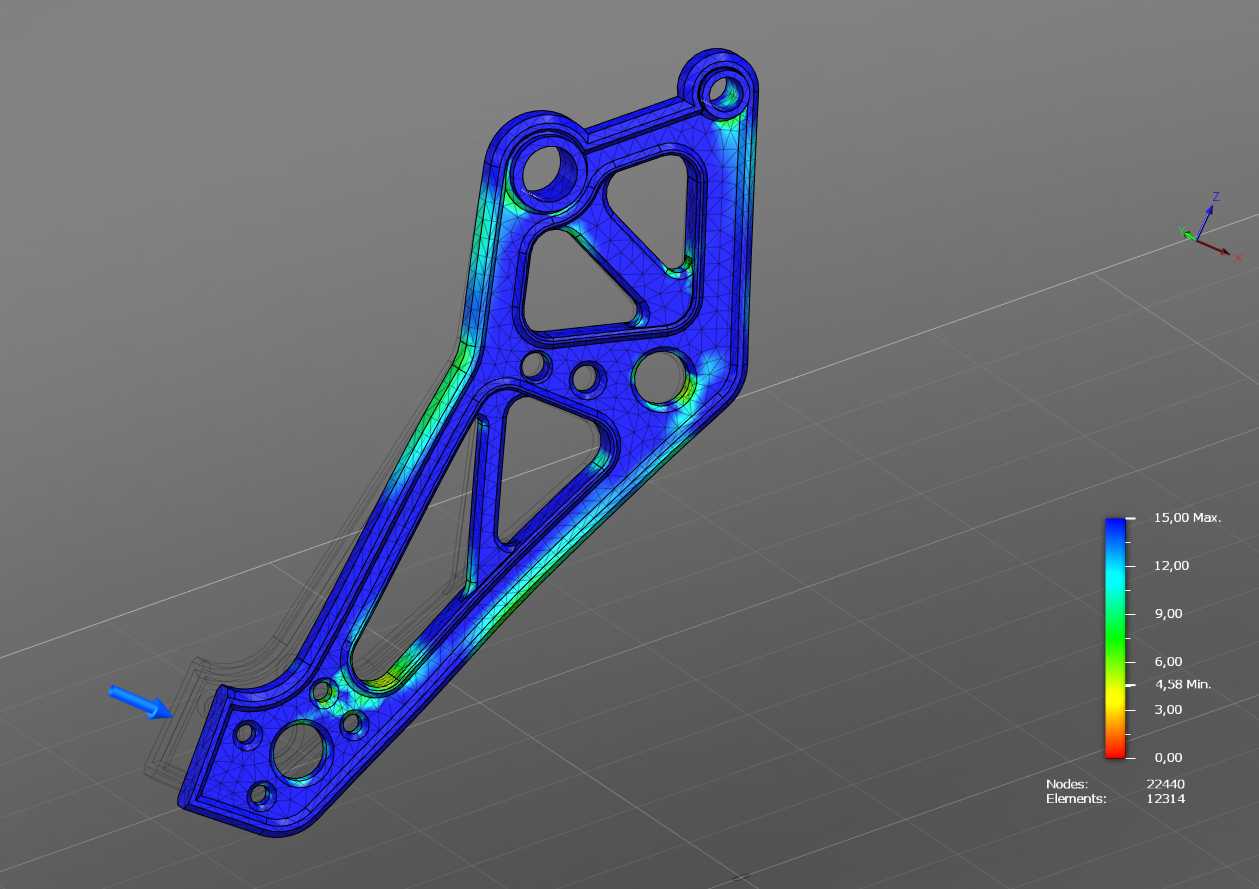

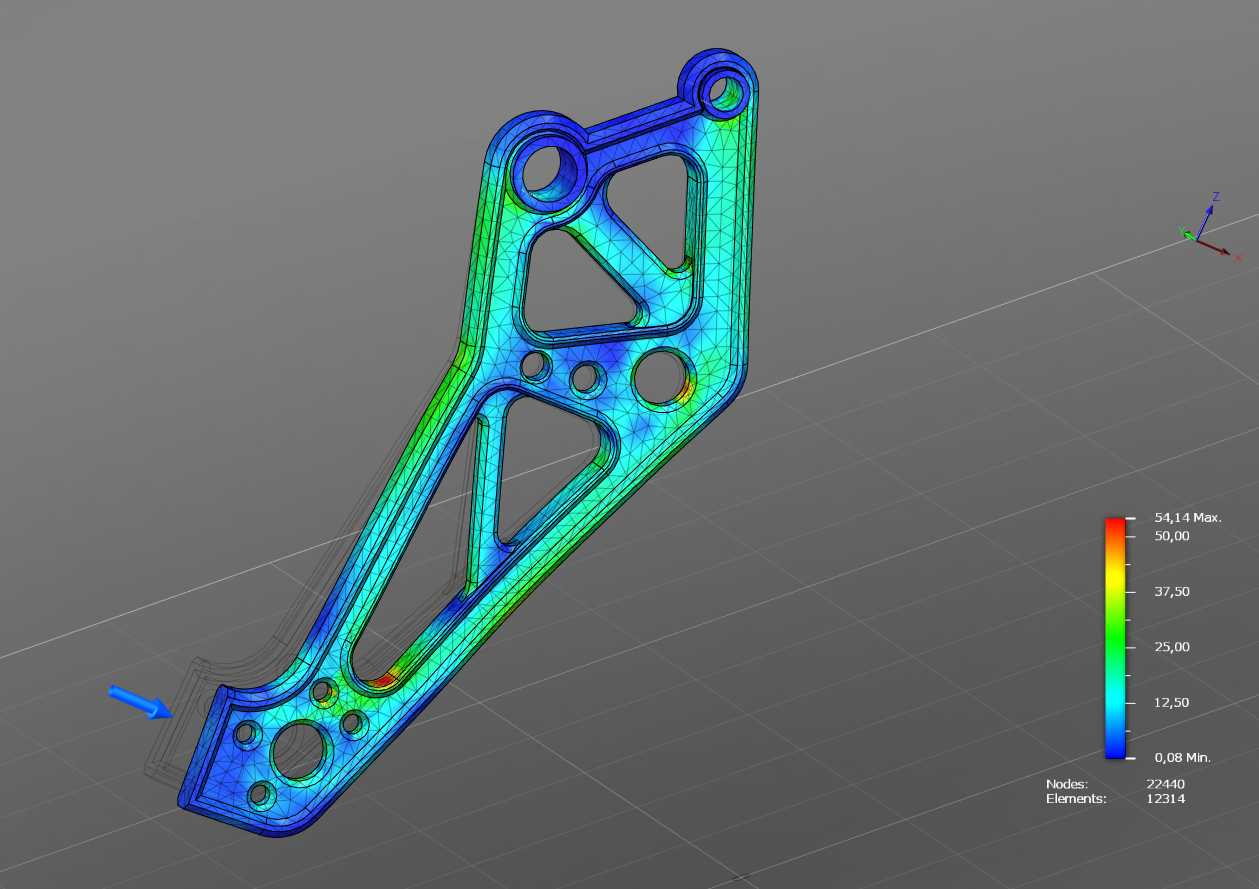

　　无需额外做适配调整，安装边界可适配常规20-40mm规格的标准铰接轴，相邻安装孔的中心距公差控制在工业级装配要求范围内，能直接替换同安装尺寸的传统实心夹点构件。从应力分布的校核结果来看，结构的最大应力出现在下部夹持端与主臂的过渡圆角位置，设计时特意在该区域做了圆弧过渡处理，避免应力集中导致的疲劳断裂，整体安全系数留足了冗余量，可承受常规夹持作业下的交变载荷，长期往复作业也不会出现结构失效。构件的长臂段采用了变截面设计，靠近铰接端的截面厚度更大，向夹持端逐步收窄，匹配载荷从铰接点到夹持端的应力传递路径，在保证整体刚性的前提下进一步压缩结构重量，表面的加强筋沿主应力方向排布，不会额外增加过多重量却能大幅提升结构的抗弯折能力。

　　在实际装配场景中，该构件可直接与标准气动夹指、电动夹持模块配合，作为夹爪的主承力臂使用，也可多件组合构成多点位夹持工装，适配异形工件的夹持定位需求，镂空结构也能减少作业过程中的积尘问题，在有少量切削液、粉尘的加工工位也能稳定使用，不会因为碎屑堆积影响铰接部位的转动顺畅度。
