1U规格单体立方构型微小卫星结构设计

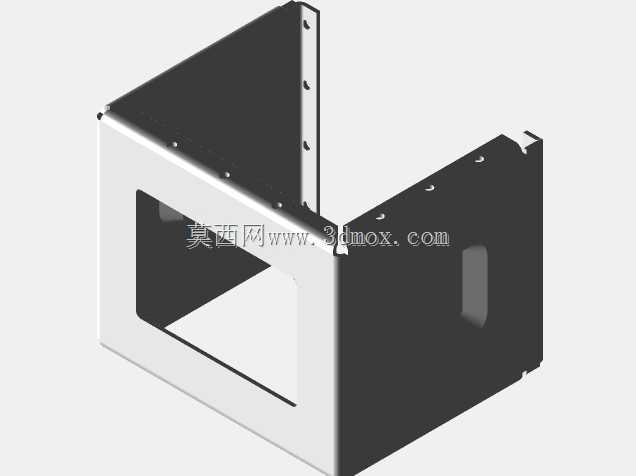

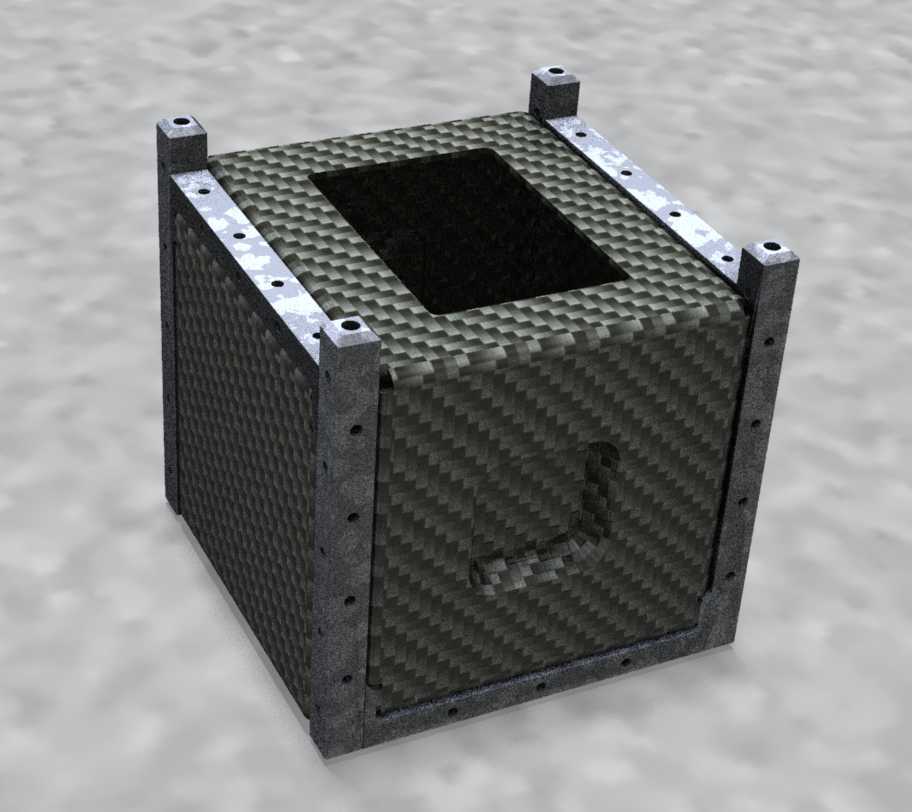

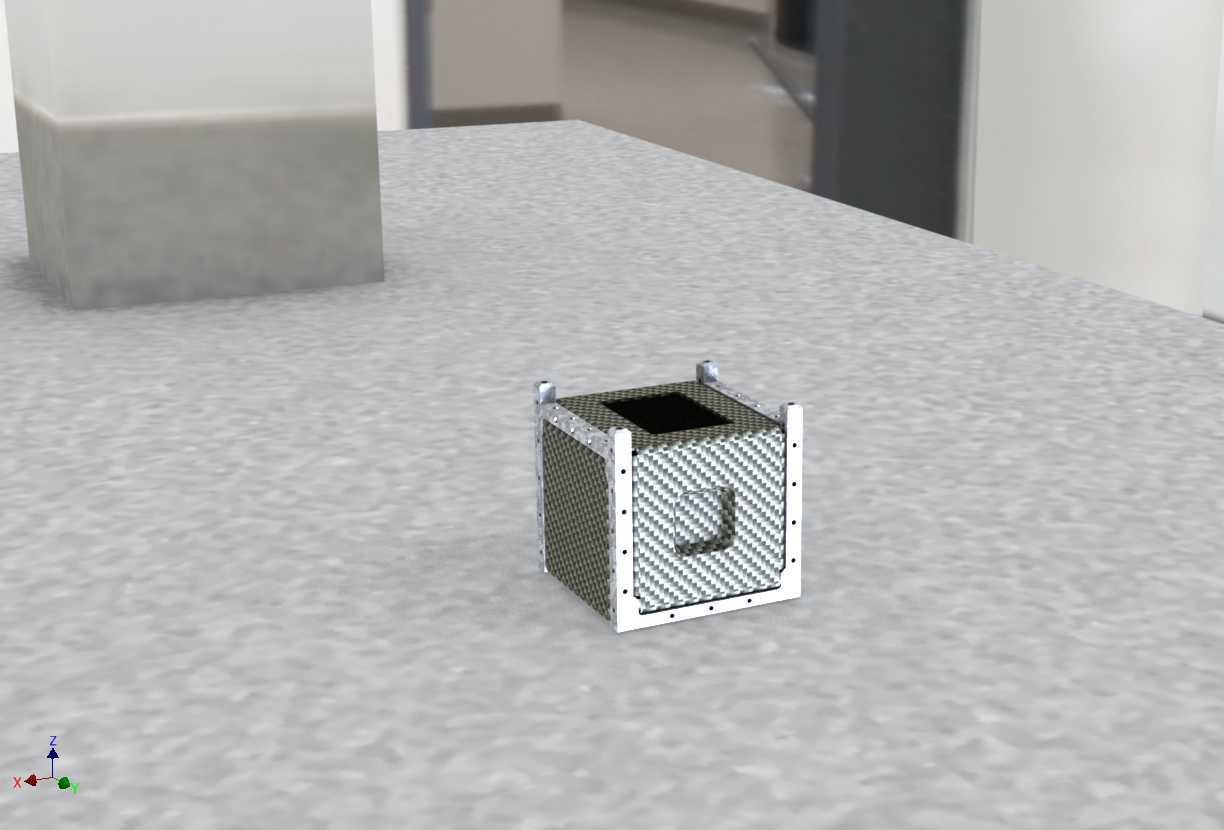

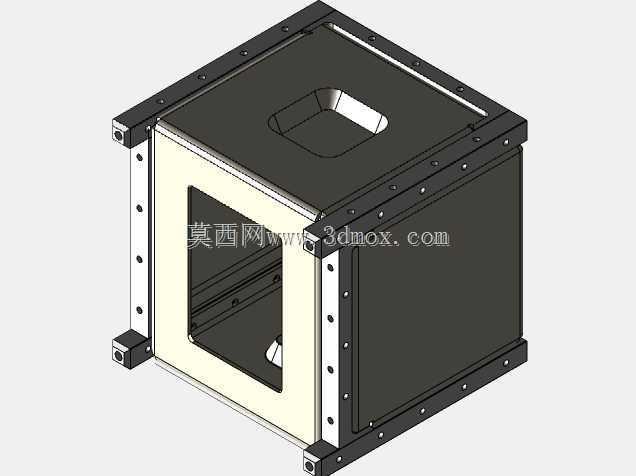

这款1U立方构型的微小卫星结构，主要面向近地轨道的低成本科研、技术验证类航天任务场景，适配高校、商业航天团队的快速卫星研制需求，可搭载小型载荷完成空间环境探测、在轨技术试验、业余无线电通信等实际作业任务。整体结构采用1U标准立方星的尺寸边界，严格遵循立方星通用的外形尺寸规范，可直接适配标准立方星部署器的安装接口，无需额外调整适配结构即可完成入轨前的装填作业。结构设计上优先兼顾轻量化、易加工与装配效率，主承力框架选用铝合金材质加工，该材质的框架可直接通过桌面级3D打印设备完成快速制造，无需复杂的机加工工序，能大幅缩短结构件的生产周期，降低小批量试制的成本投入，同时铝合金本身的比强度足以承受发射阶段的过载冲击，满足航天结构的力学性能要求。上下两个端盖采用碳纤维材质制作，两个端盖的结构相似度极高，可减少加工过程中的模具与工装投入，进一步压缩制造成本，碳纤维材质的低密度特性也能有效降低整星的结构重量占比，为有效载荷留出更多的重量配额。所有结构零件之间统一采用M3规格螺钉完成紧固连接，连接点位的排布经过力学仿真优化，可保证发射段振动、冲击工况下结构连接的可靠性，同时螺钉连接的形式也方便整星装配阶段的反复拆装调试，适配卫星研制过程中多次拆装调整内部器件布局的需求。整体结构设计没有采用复杂的一体化成型方案，所有零件均为易加工的常规构型，制造门槛低，研制团队可根据自身的载荷搭载需求，对框架上的安装孔位、端盖的开窗位置进行快速定制调整，无需对整体结构进行大改，适配不同任务场景下的个性化配置需求。结构表面预留了标准的载荷安装接口，可直接固定常用的星载计算机、通信模块、电源模块、小型探测传感器等器件，内部走线空间也做了预留，避免装配阶段出现线缆干涉的问题。
