轻量化镂空夹点承力结构优化设计

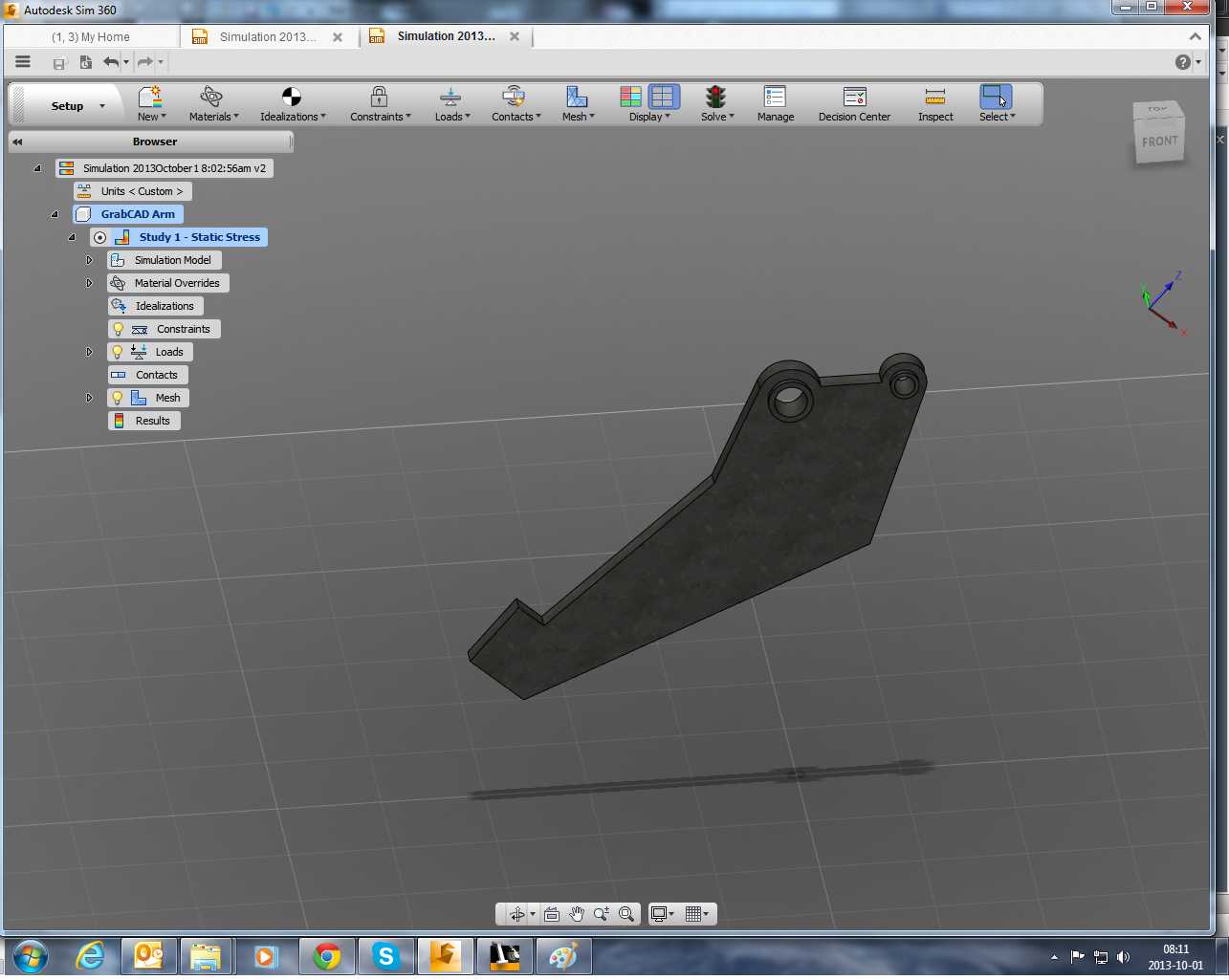

　　该夹点承力构件多用于工业自动化生产线末端执行器的夹持端连接、工装夹具的定位夹点部位，也可适配小型专用设备的活动铰接承力点位，承担夹持作业过程中的交变载荷传递、定位精度保持的核心作用，在高频往复夹持动作中需要兼顾刚性与抗疲劳性能，避免长期作业出现形变偏移导致夹持定位失效。设计阶段先基于给定的安装边界做拓扑优化迭代，初始安装点位共设置三处铰接孔位，分别对应驱动端输入、固定端铰接、夹持端作业的三个连接节点，在孔位周边做局部加厚处理，分散孔壁的接触应力，避免铰接销轴长期转动磨损后出现孔位失圆、应力集中开裂的问题。主体结构采用三角形镂空筋格布局，顺着主应力迹线排布筋条走向，在保证整体刚性的前提下最大化去除非承力区域的冗余材料，

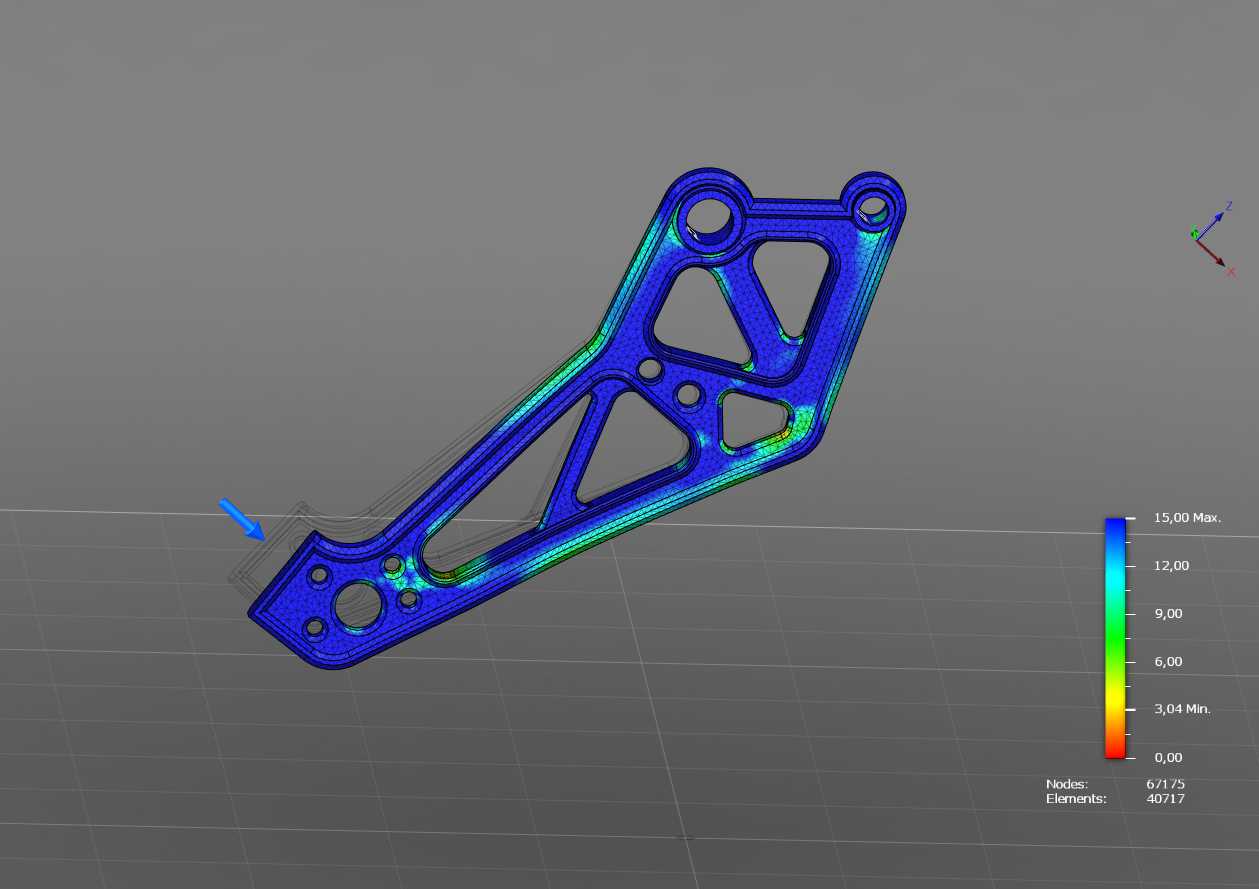

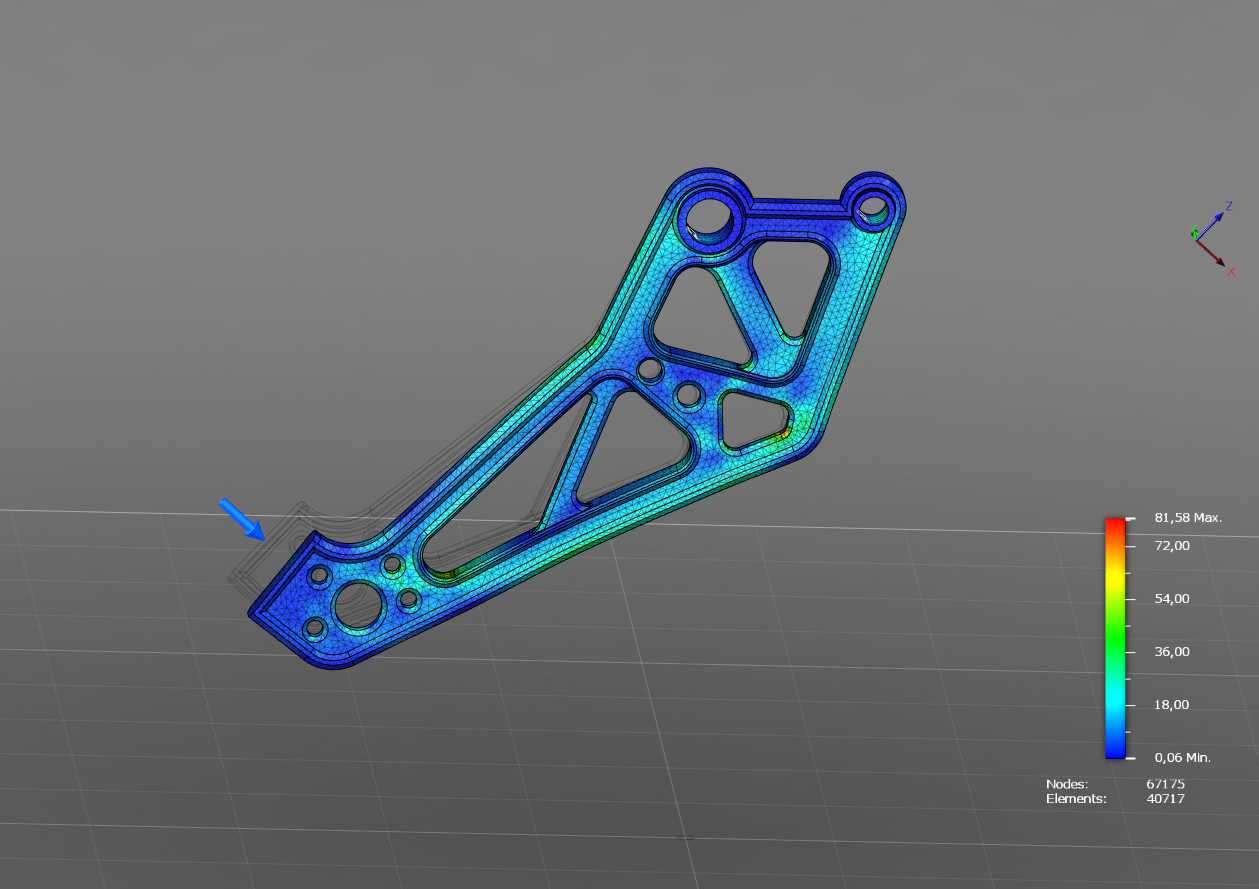

　　既降低构件自身重量，减少驱动端的负载损耗，也能避免整块实体结构在交变载荷下出现应力集中断裂的风险。从应力云图分布来看，高应力区域主要集中在驱动端铰接孔与夹持端的连接筋条处，该区域筋条做了加宽加厚处理，过渡位置全部采用大圆角顺滑衔接，避免直角位置的应力突变，低应力区域则做了最大化的材料去除，镂空区域的边角也全部做圆弧过渡，减少加工过程中的应力残留。安装边界上，三处铰接孔的中心距严格匹配配套机构的运动行程要求，构件整体外轮廓做了倒角处理，避免往复运动过程中与周边相邻构件发生运动干涉，构件厚度方向的尺寸适配标准铰接销轴的安装长度，不需要额外加装调整垫片即可完成装配。实际作业过程中，该构件可承受额定范围内的反复夹持载荷，

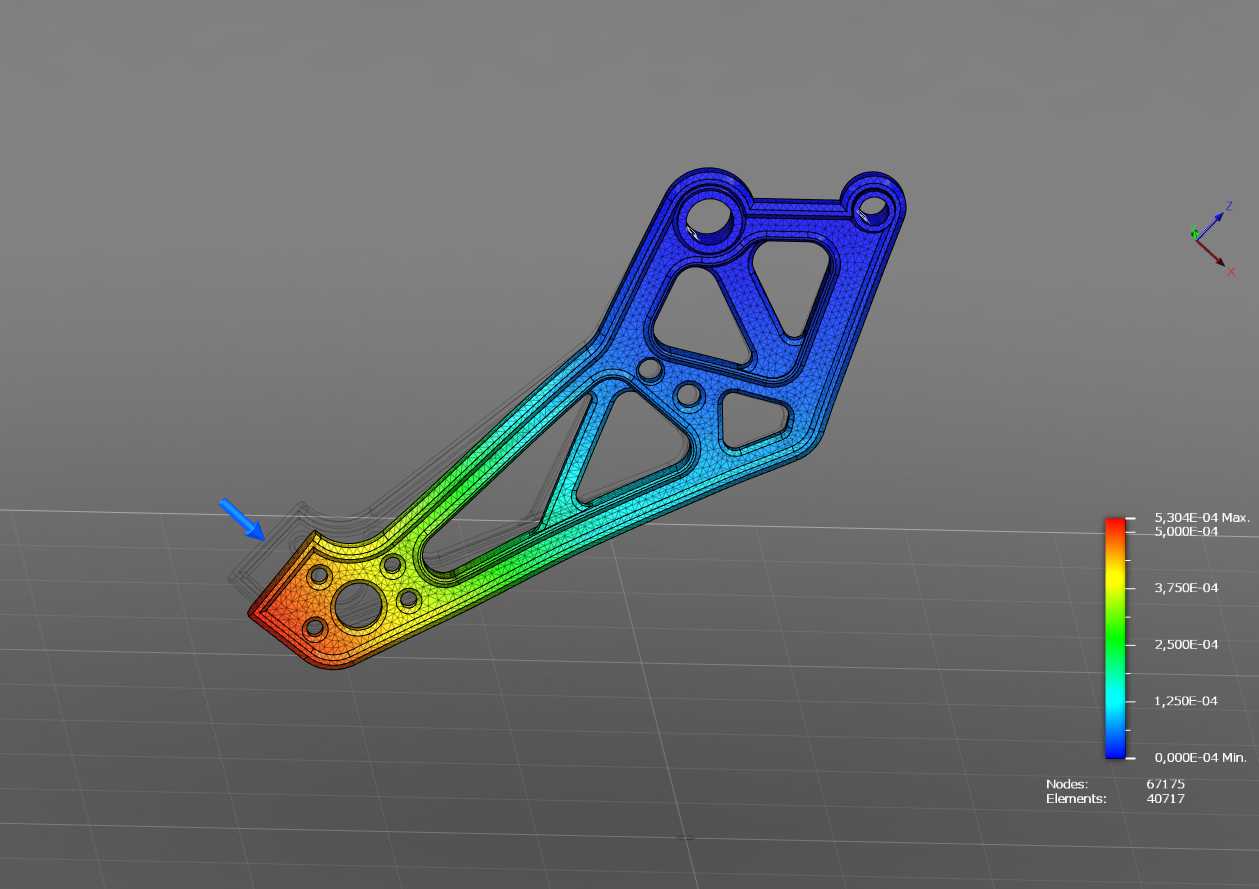

　　安全系数满足长期连续作业的疲劳强度要求，最大位移量控制在精度允许范围内，不会因为自身形变导致夹持定位精度下降，适配多种需要轻量化夹点结构的工装、自动化执行端场景，可直接作为同类夹点结构设计的参考样件，也可根据实际安装孔位、载荷参数做局部尺寸调整后直接投产使用。
