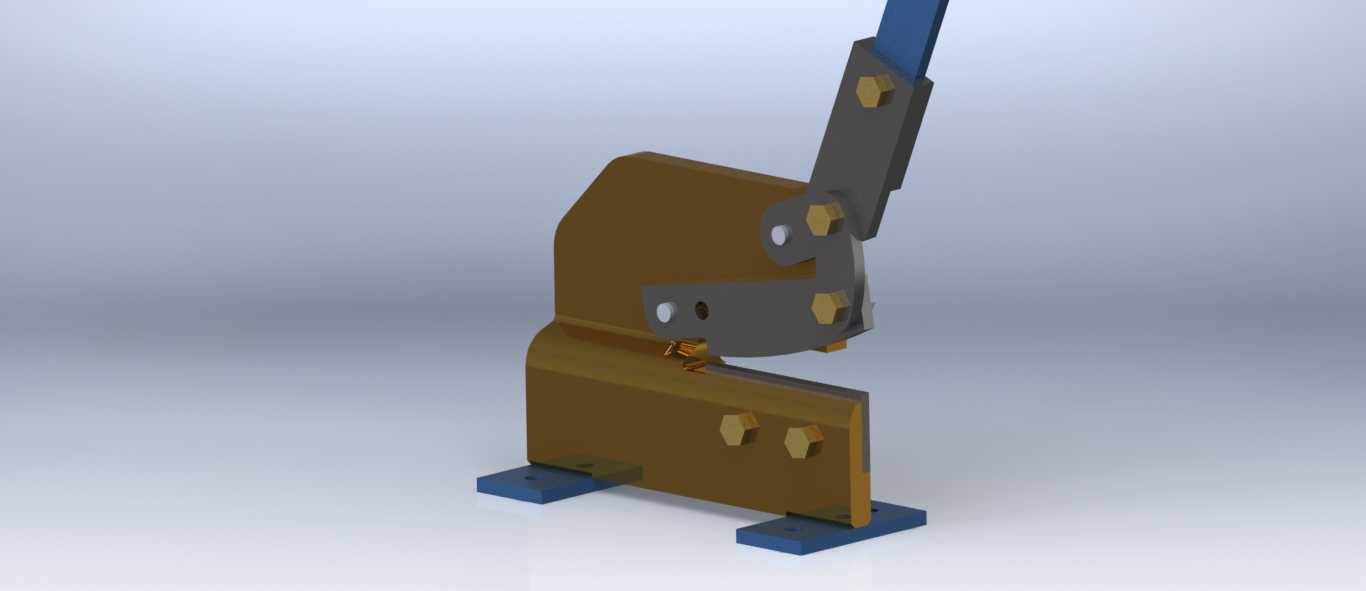

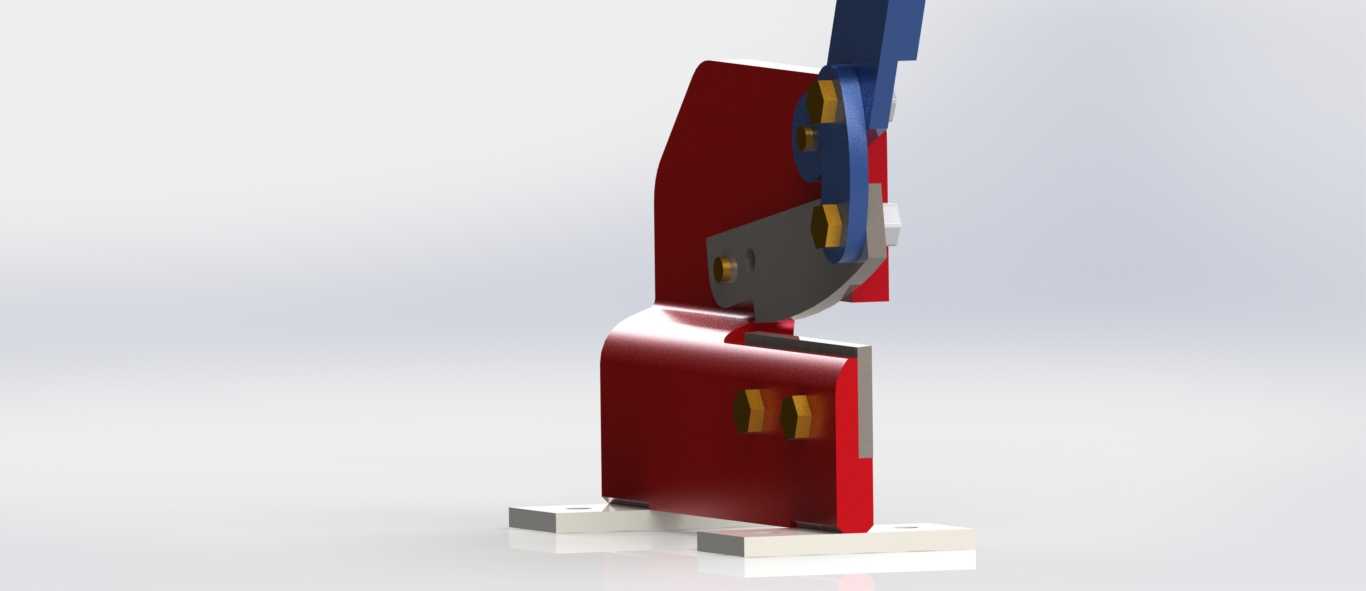

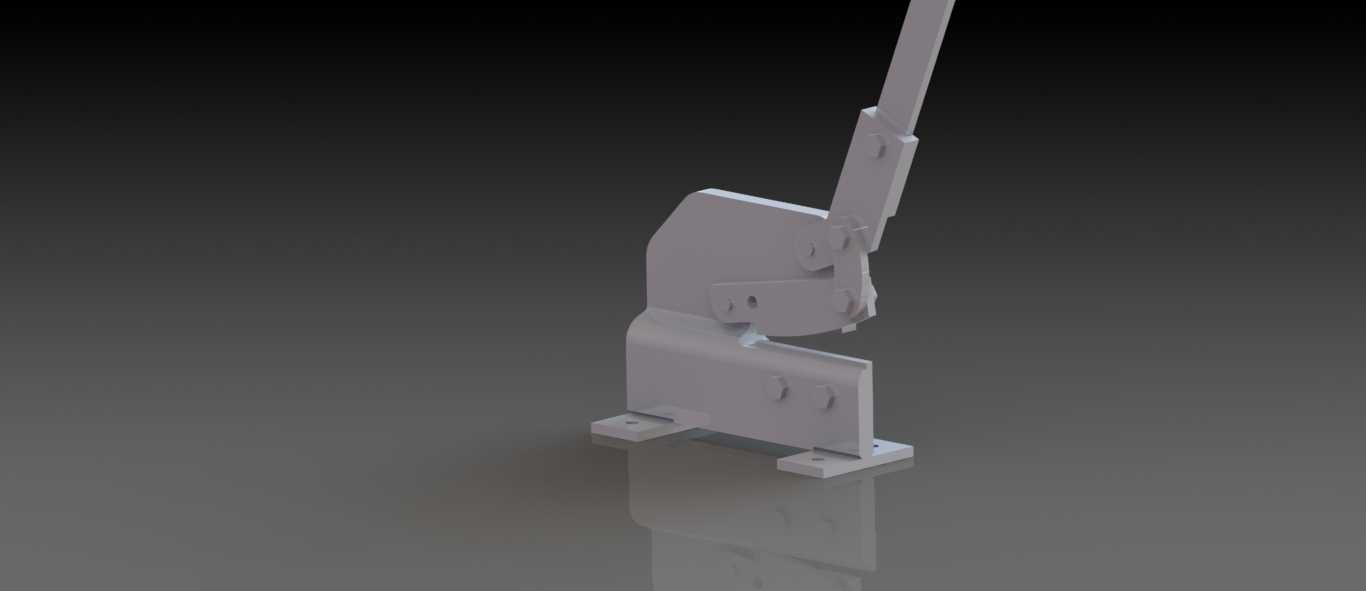

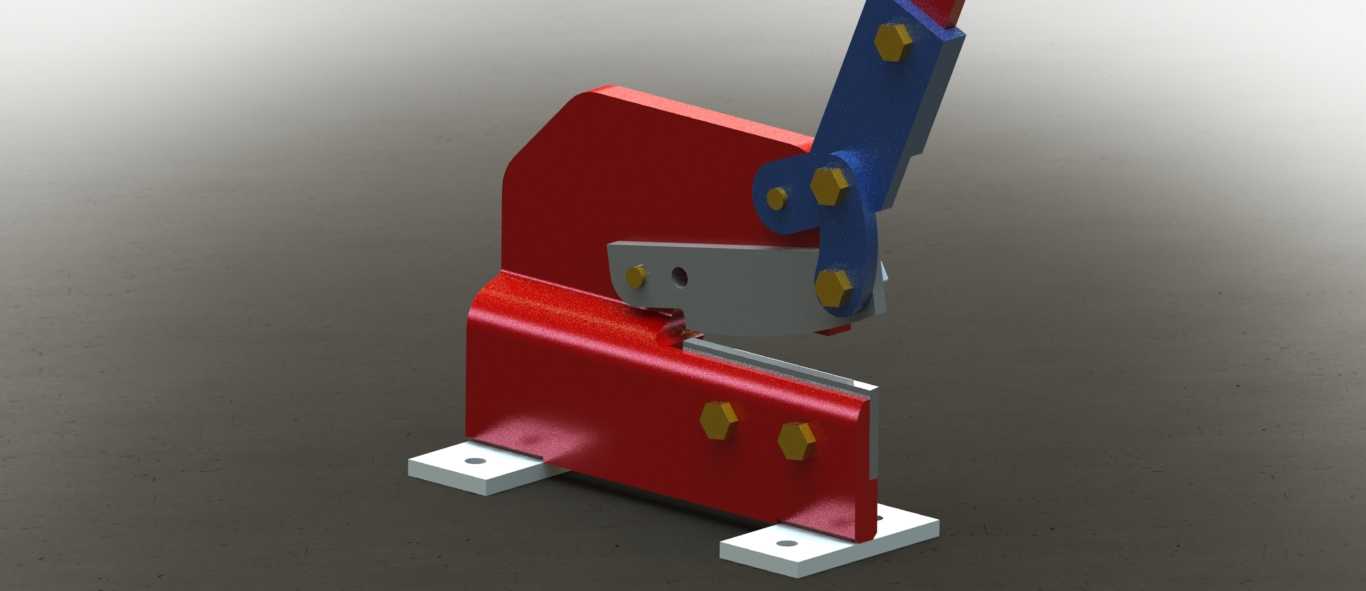

手动杠杆式钢板剪切工装结构设计

这款手动杠杆剪切设备主要面向小型钣金加工点位、五金维修工位、工地现场临时板材裁切场景设计，无需外接动力源，完全依靠杠杆增力结构完成金属板材的剪切作业，适合厚度1.5mm以内的冷轧钢板、1mm以内的铝板以及薄铜带的定长切断工序，相比大型剪板机具备部署灵活、操作门槛低、无能耗的优势，在零散修配、单件小批量钣金制作场景中能大幅降低裁切工序的设备投入成本。设备核心采用二级杠杆增力结构，操作端的长力臂通过铰接连杆将作用力传递到上刀座，配合固定在下机架上的定刀形成剪切刃口，铰接点位全部采用带肩螺栓配合黄铜衬套设计，长期往复使用时可通过更换衬套快速恢复铰接间隙，避免整体结构报废。动刀与定刀的刃口间隙设计为可调结构，通过下刀座两侧的紧定螺钉可根据裁切板材的厚度微调刃口间隙，裁切薄板时间隙调至0.05mm以内可有效避免板材毛边，裁切稍厚板材时适当放大间隙可降低刃口崩损概率。设备底座采用带安装孔的折弯钢板焊接结构，两个安装支脚向外延伸形成稳定的支撑三角形，安装时可通过螺栓直接固定在木质或者钢制工作台面上，安装边界需预留操作手柄的上下摆动空间，手柄抬升至最高位时距离安装台面的垂直高度不超过700mm，操作位前方预留300mm的板材送进空间即可满足常规条料送进需求。整体结构的受力部件均做了加厚处理，剪切受力集中的上刀架部位采用整块钢板铣削成型，避免焊接结构带来的应力变形问题，刃口部位采用工具钢淬火处理，硬度达到HRC55-60，正常使用条件下刃口修磨周期可达到3000次以上。设备的所有外露铰接点都设计了防尘结构，可适配多粉尘的车间加工环境，日常维护仅需定期在铰接点位加注润滑脂即可，无需复杂的保养流程。
