起重设备用多级传动齿轮箱结构设计

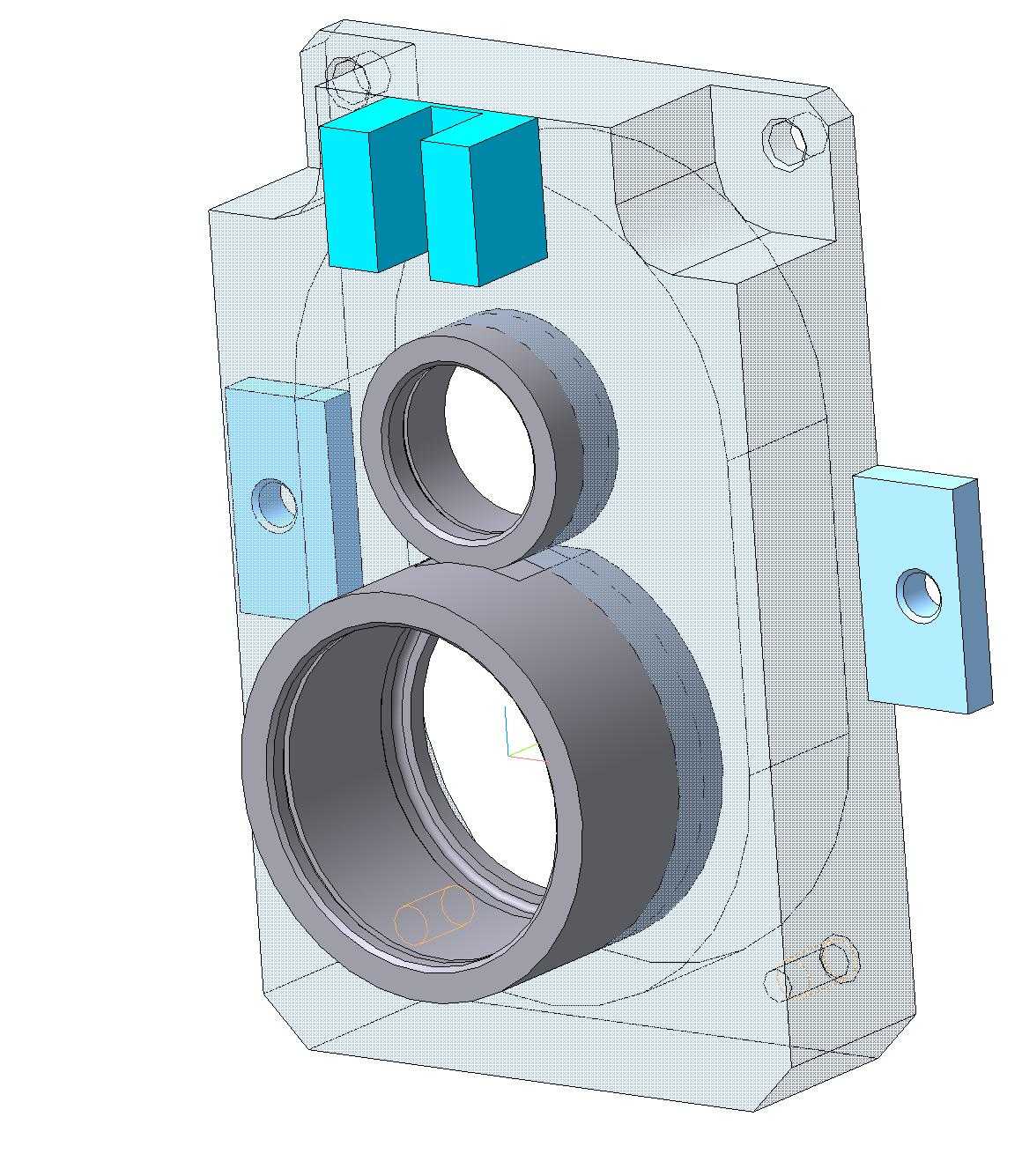

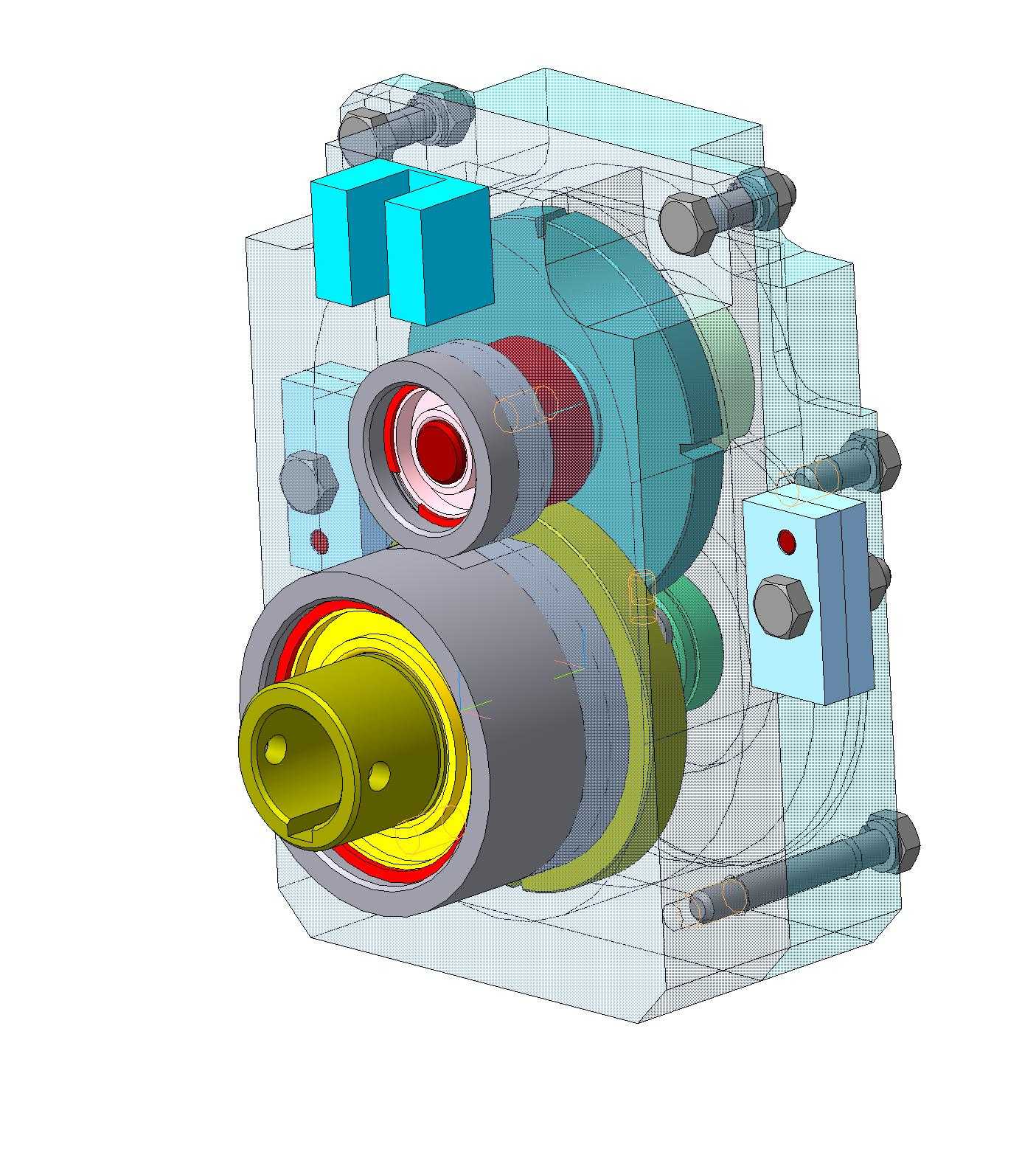

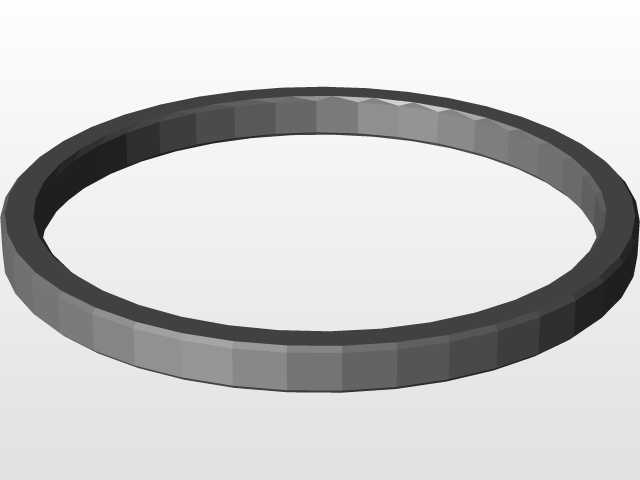

　　这款齿轮箱主要配套桥式、门式等各类起重设备的起升与运行机构，在起重作业场景里承担动力传递、转速匹配与扭矩放大的核心作用，是起重设备动力链路中不可替代的传动部件。从结构设计来看，整体采用剖分式箱体布局，透明视窗呈现的内部结构可清晰看到两级平行轴齿轮传动副，输入轴与输出轴采用平行布置形式，能够适配多数起重设备的电机与卷筒安装同轴度要求，减少额外传动转接带来的功率损耗。箱体边角处预留的螺栓通孔为整箱安装固定位，安装时可直接通过高强度螺栓与设备机架端面贴合，安装边界的孔位公差按照重载传动要求设计，能够承受起重作业启停瞬间的冲击载荷，避免长期运行后出现连接松动、箱体移位的问题。设计过程中针对起重作业频繁正反转、短时过载的工况特点，

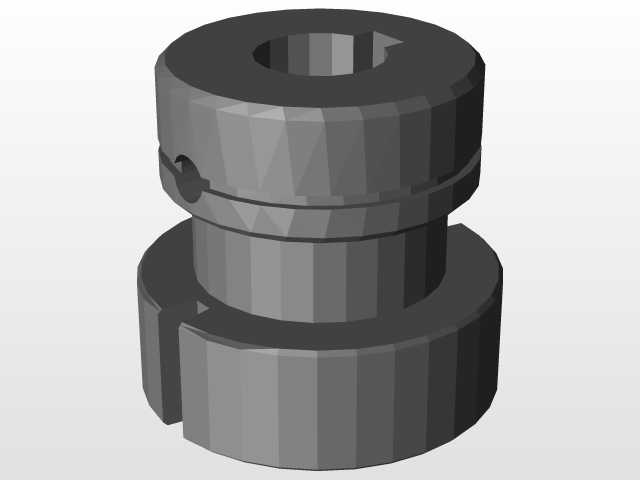

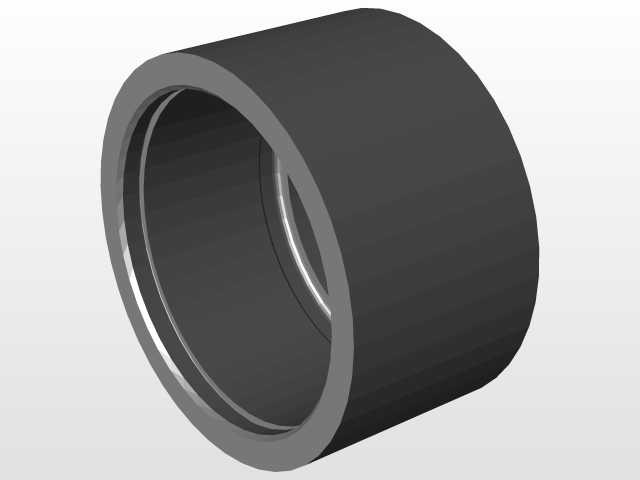

　　齿轮副采用了宽齿面设计，啮合重合度相较普通传动齿轮箱提升约15%，可在吊重瞬间的冲击载荷下保证齿面受力均匀，减少局部应力集中导致的断齿、点蚀风险。输入轴端采用阶梯轴结构，预留的键槽可直接与驱动电机输出轴通过联轴器连接，输出轴端的加长轴伸设计可直接适配卷筒的安装孔径，无需额外加装转接轴套，缩减了整套起升机构的轴向安装尺寸。箱体侧面预留的传感器安装位可直接接入转速、温度监测元件，方便设备运维过程中实时掌握齿轮箱运行状态，侧面的方形接线盒结构可将内部传感器线路集中引出，避免现场布线杂乱导致的线路磨损问题。箱体内部的油路通道在建模时已做完整还原，可保证齿轮啮合过程中润滑油能够均匀覆盖所有齿面与轴承位置，即使在起重作业的倾斜工况下，

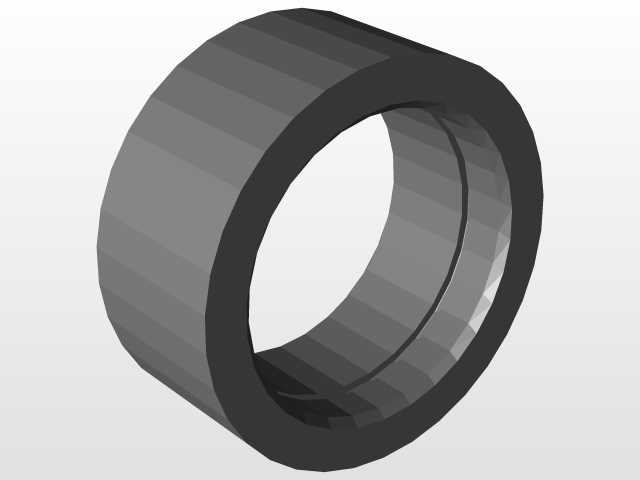

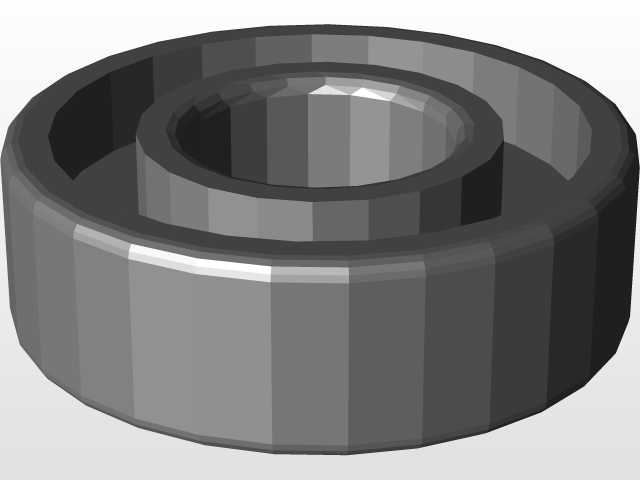

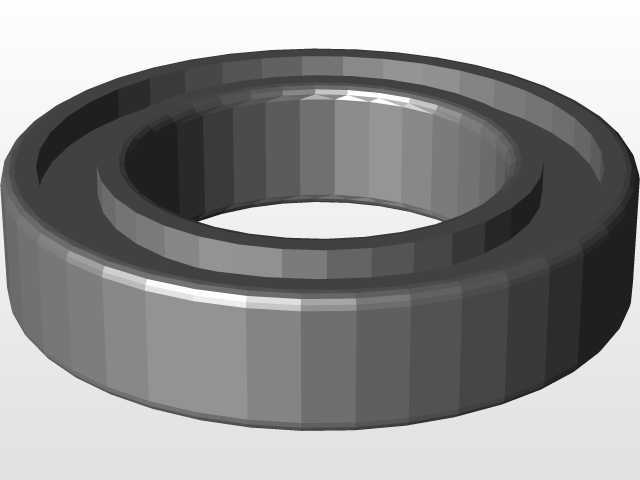

　　也能保证关键摩擦副的润滑效果，减少干磨导致的部件损耗。两端轴承位的同轴度公差按照IT7级精度设计，装配后可保证齿轮啮合间隙处于合理区间，既不会因间隙过大导致传动冲击噪音，也不会因间隙过小出现运转卡滞、温升过高的问题。箱体外部的加强筋结构沿受力方向布置，在不额外增加箱体整体重量的前提下，提升了箱体的结构刚性，可承受大扭矩输出时的箱体形变，保证长期重载运行下的传动精度稳定。
